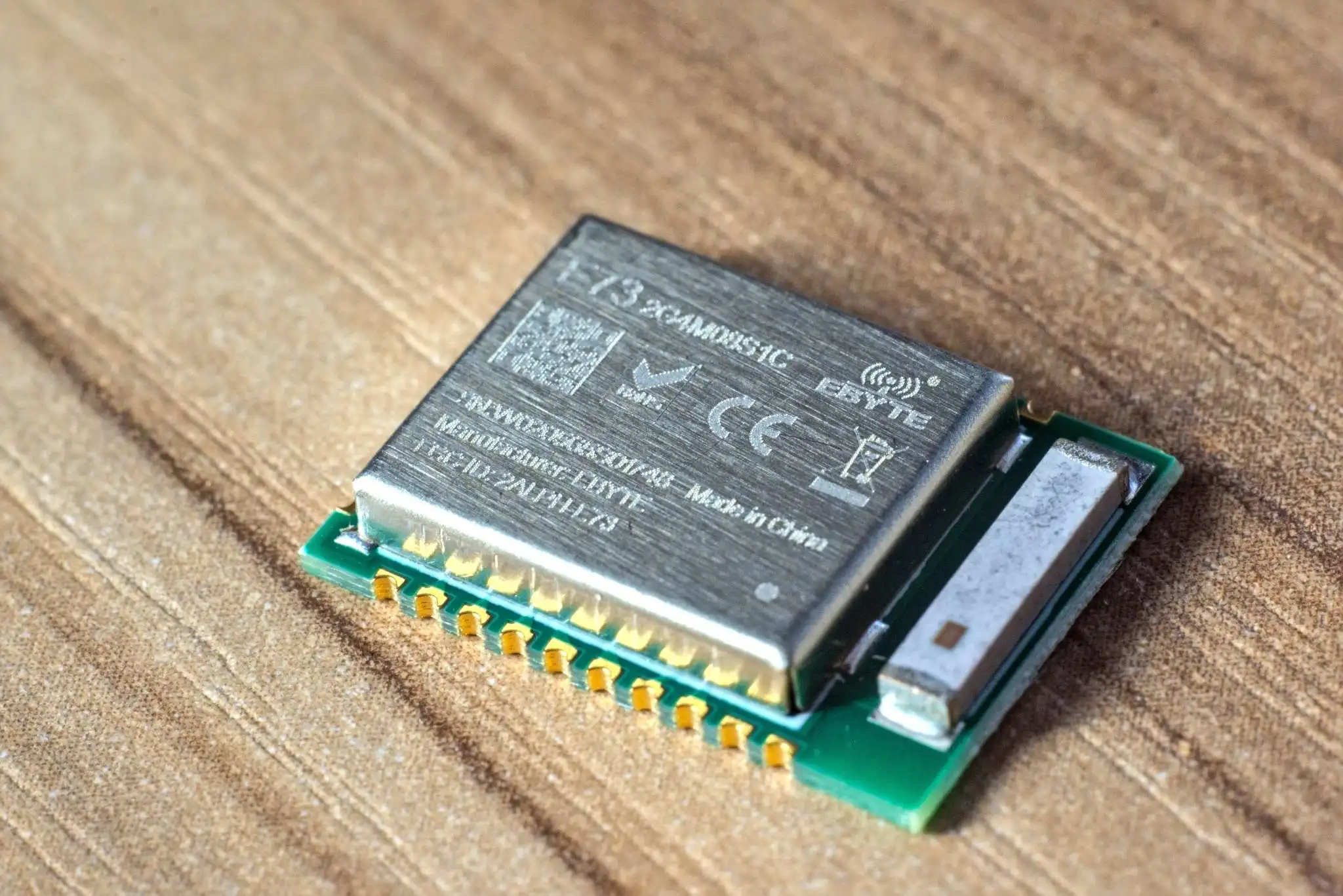

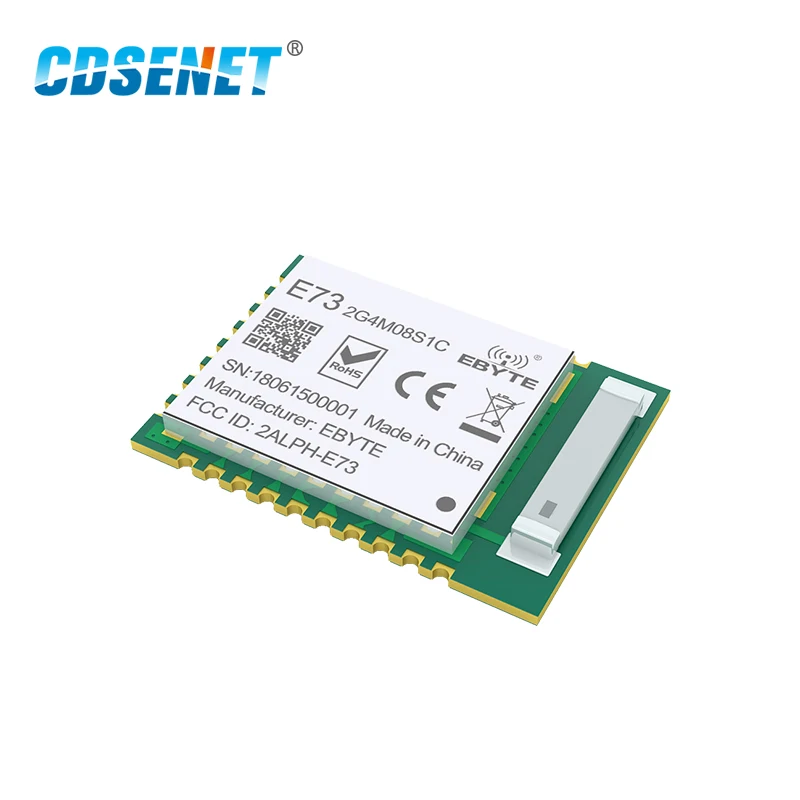

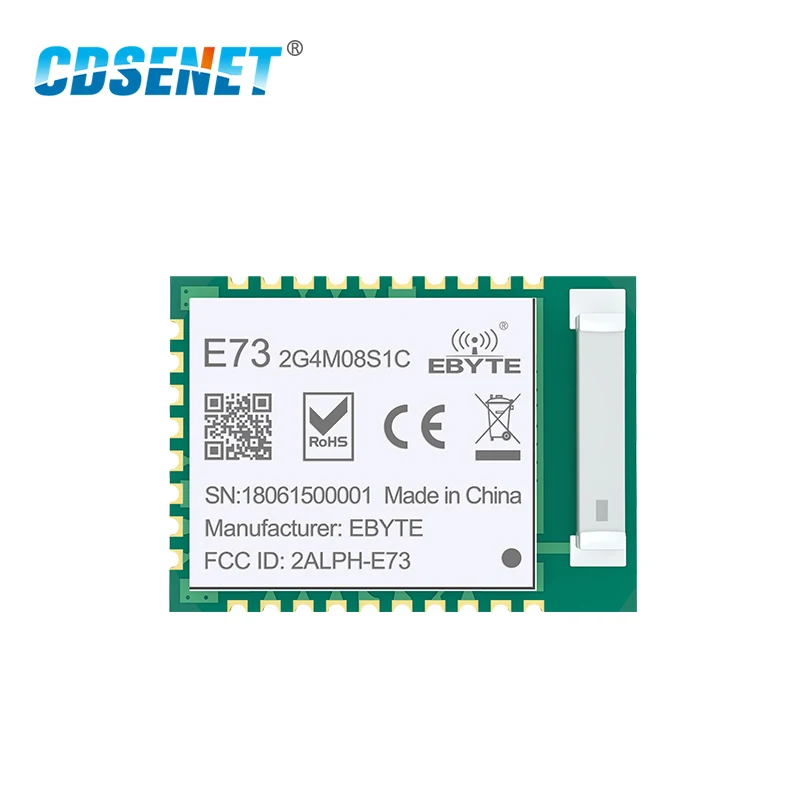

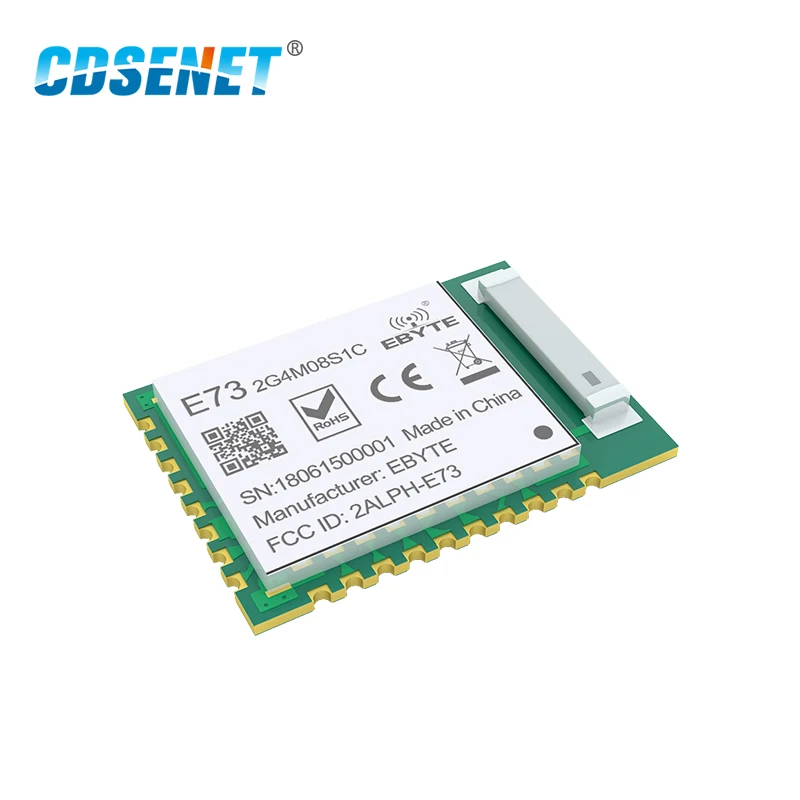

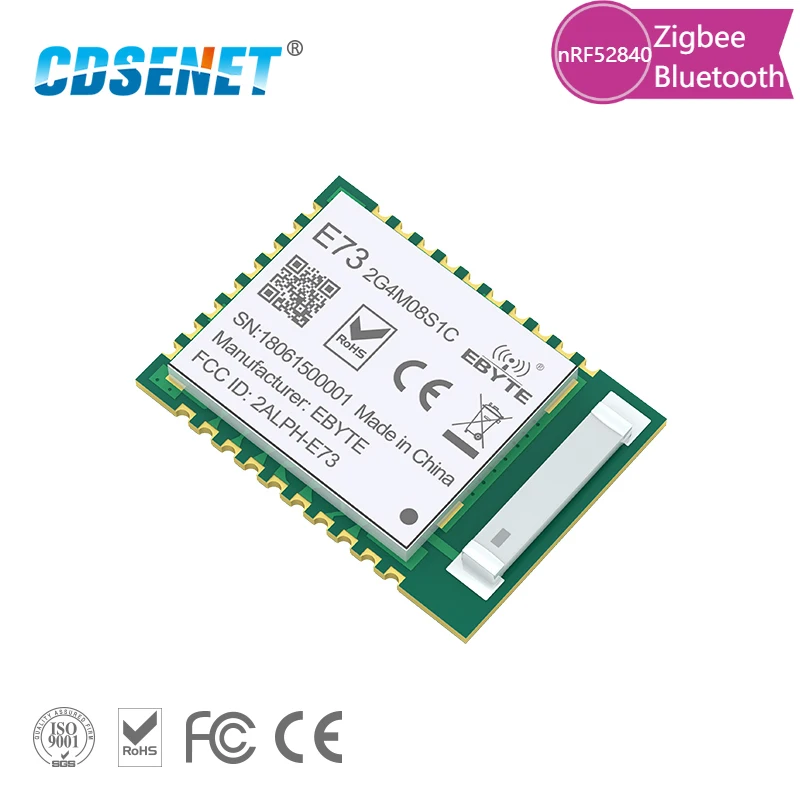

NRF52840 Bluetooth 5,0 240 МГц RF трансивер CDSENET E73-2G4M08S1C 8 дБм керамическая антенна BLE 4,2 2,4 ГГц передатчик и приемник

RF параметр

Значение

Примечание

Рабочая частота

2360 ~ 2500 МГц

По умолчанию: 2,4 ГГц (32 МГц осциллятор)

Передающая Мощность

8 дБм

Около 2,5 МВт

Чувствительность приема

-103dBm @ BLE 125 кбит/с (режим дальнего расстояния)

Испытательное расстояние

120 м

В открытом и прозрачном воздухе, с максимальной мощностью, коэффициентом усиления антенны 5dBi, высотой 2 м, 1 Мбит/с

Аппаратный параметр

Значение

Примечание

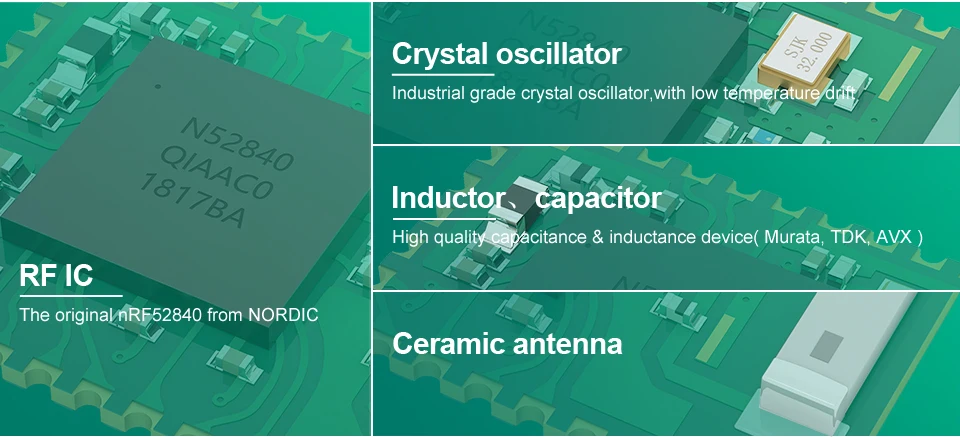

IC

NRF52840-QIAAC0/aQFN™73

-

Вспышка

1024 КБ

-

Оперативная память

256 Кб

-

Сердечник

Рука®Кортекс™-M4F

-

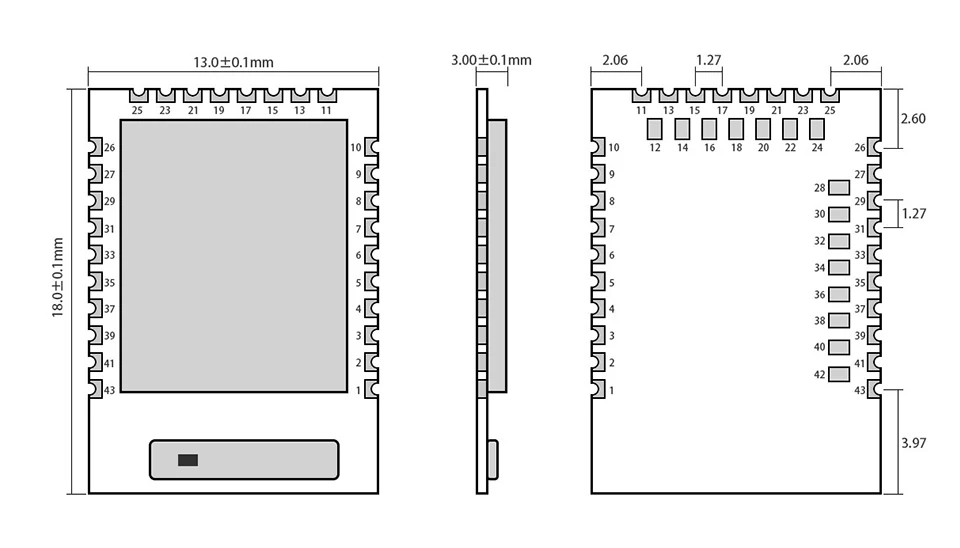

Размеры

13,0*18,0 мм

-

Тип антенны

Керамическая антенна

-

Интерфейс связи

I/O

-

Посылка

SMD

-

Электронный параметр

Мин.

Тип.

Макс.

Блок

Состояние

Источник питания

1,7

3,3

5,5

V

Уровень связи

0.7X VDD

-

VDD

V

Передающий ток

-

17,05

12,68

7,25

-

Ма

TXonly ток запуска (DC/DC, 3 V) PRF = + 8 dBm

TXonly ток запуска (DC/DC, 3 V) PRF = + 4 dBm

TXonly ток (DC/DC, 5 V, REG0 out = 3,3 V)PRF = 0dBm

Ток приема

-

7,71

-

Ма

RXonly ток (DC/DC, 3 В) 1 Мбит/с BLE

RXonly ток (DC/DC, 3 В) 2 Мбит/с BLE

Рабочая температура

-40

20

+ 85

℃

Рабочая влажность

10

60

90

%

Температура хранения

-40

20

+ 125

℃
