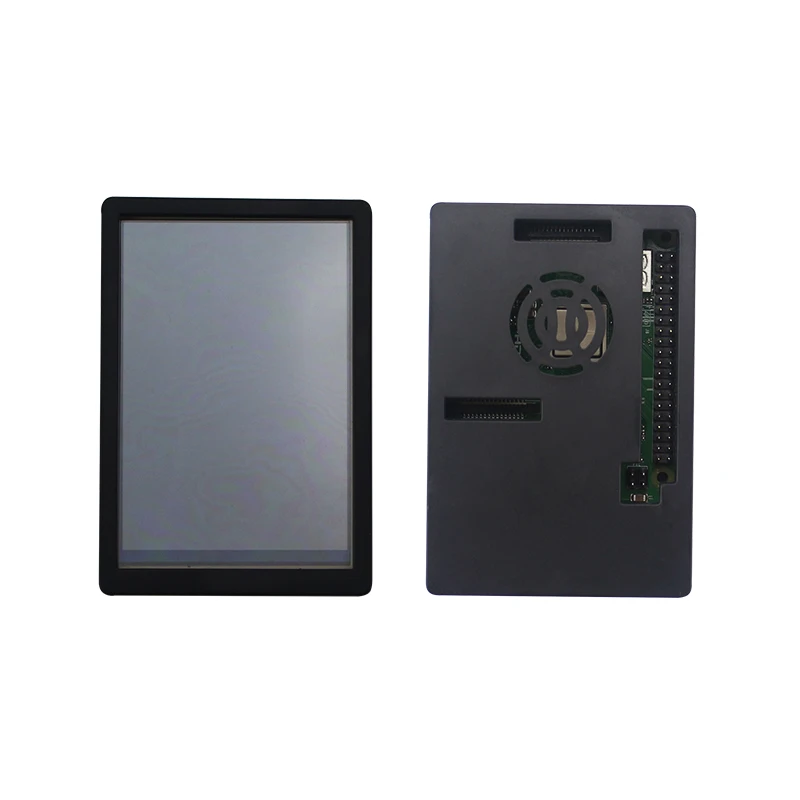

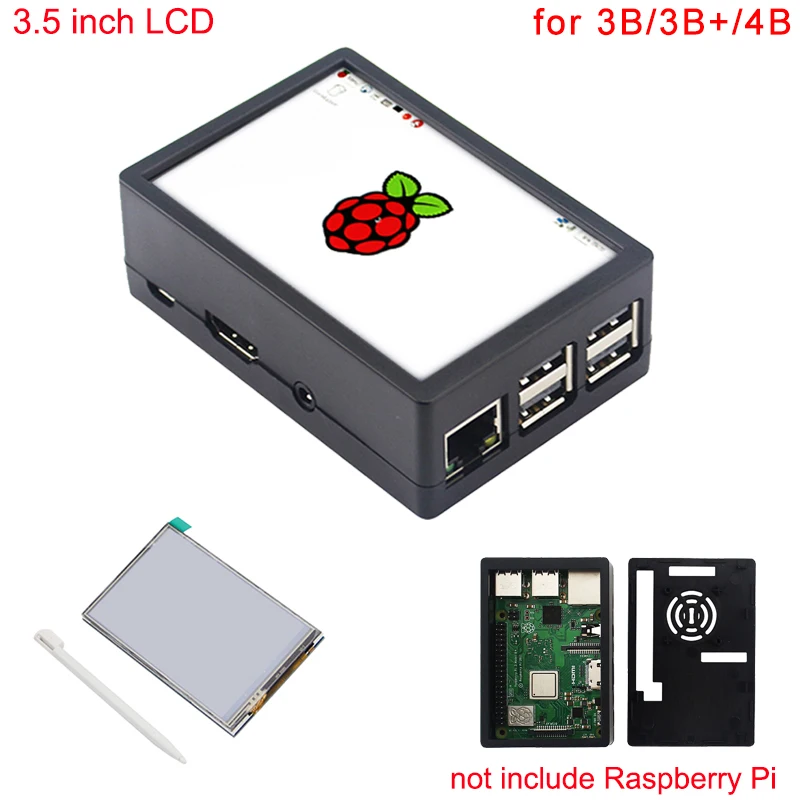

Сенсорный экран для Raspberry Pi 3,5, 480*320, ЖК-дисплей TFT, сенсорная ручка, АБС-пластик, чехол для Raspberry Pi 4, Модель B или 3B + 3B, Дополнительный вентилятор

3,5 дюймовый сенсорный экран 480*320 ЖК TFT дисплей сенсорная ручка чехол для Raspberry Pi 4 или Raspberry Pi 3B +/3B

Примечание

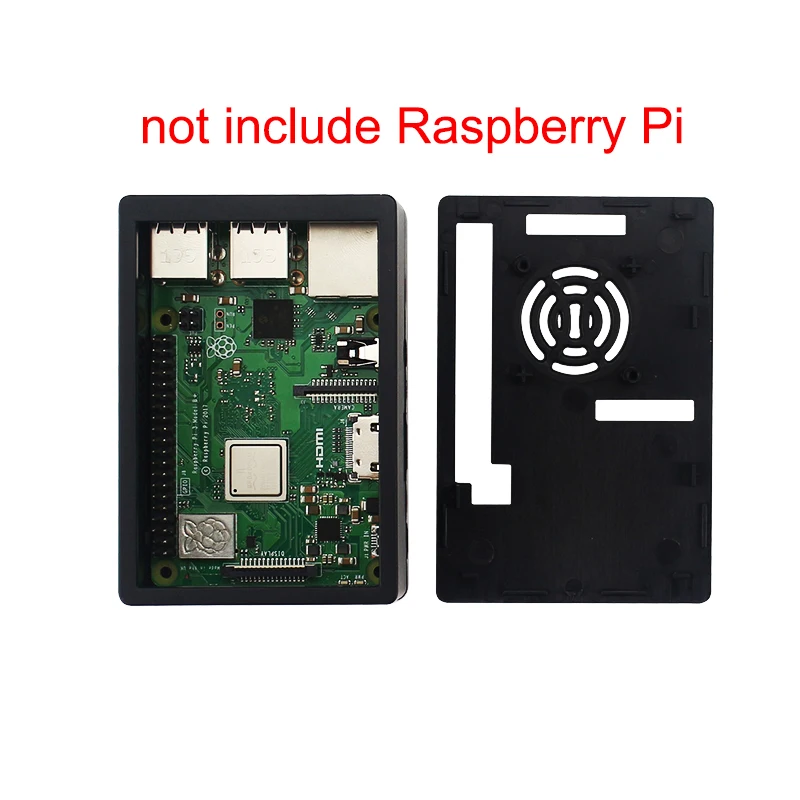

Эта ссылка не входит в комплект платы Raspberry Pi!

Только Чехол в варианте 1 для Raspberry Pi 3B +/3B, остальные для Raspberry Pi 4B

Если вы выберете вариант 1 или вариант 3, вы не сможете установить экран с вентилятором одновременно.

Введение:

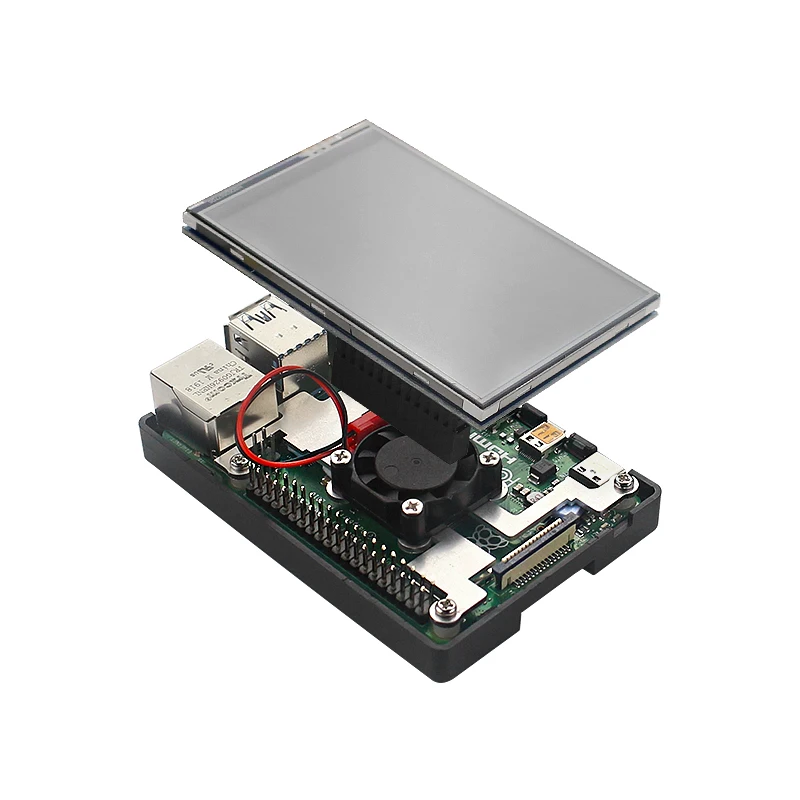

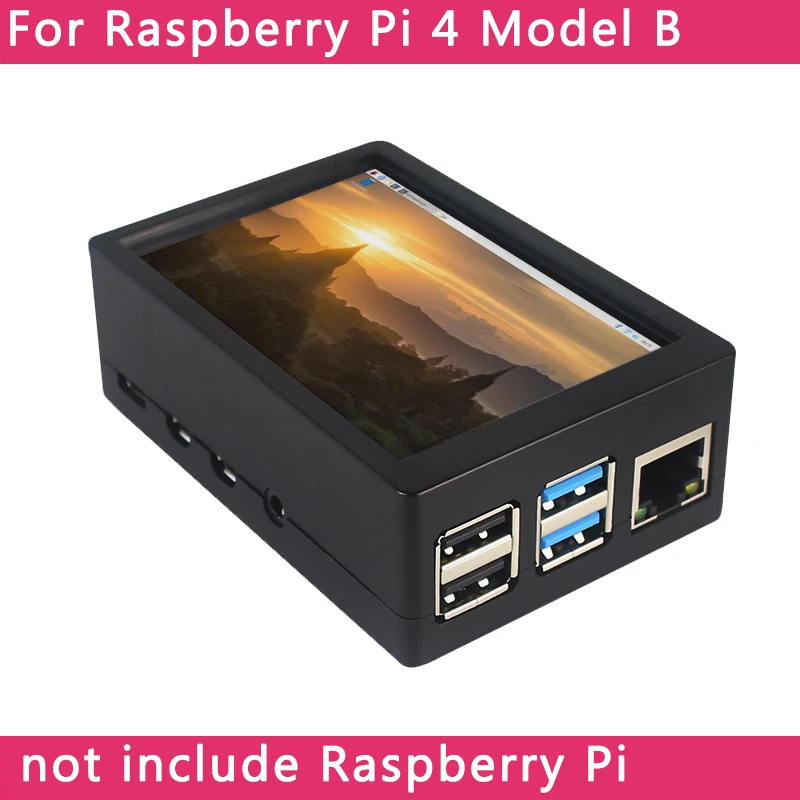

Мы разрабатываем чехол для установки 3,5 дюймового сенсорного экрана. Когда вы используете экран, пожалуйста, снимите крышку чехол. На крышку можно установить охлаждающий вентилятор (вентилятор в комплект не входит), поэтому, если вы не пользуетесь экраном, вы можете использовать его с охлаждающим вентилятором. Мы также разрабатываем держатель с охлаждающим вентилятором, который позволяет использовать экран с охлаждающим вентилятором одновременно. Вы можете выбрать вариант в соответствии с вашими потребностями.

Сенсорный экран подключается только к Raspberry Pi по контакту GPIO. Пожалуйста, не используйте интерфейс HDMI при использовании сенсорного экрана.

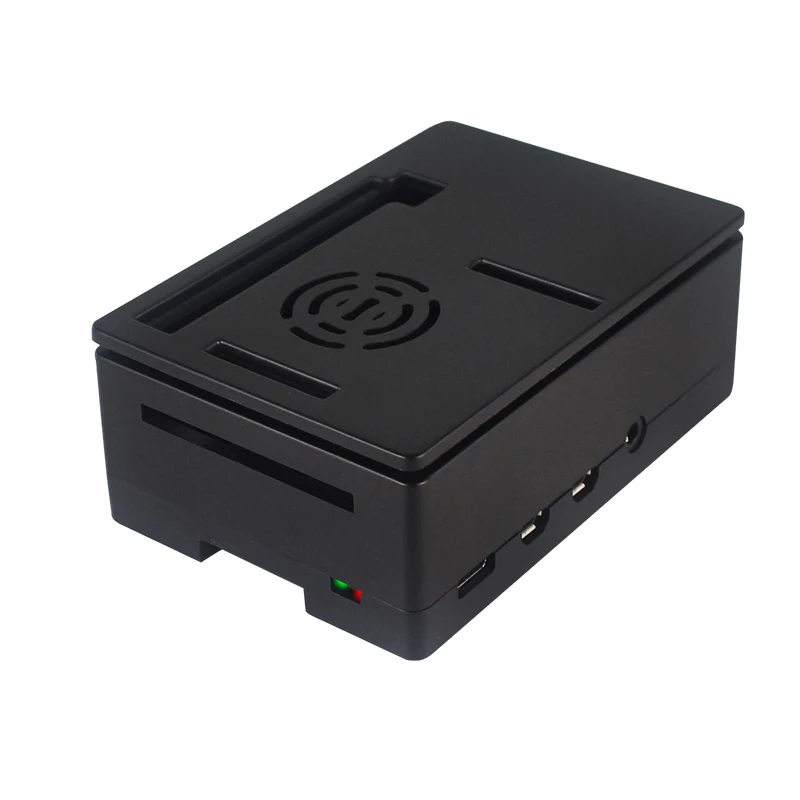

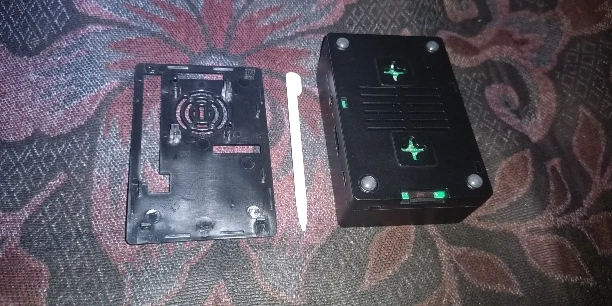

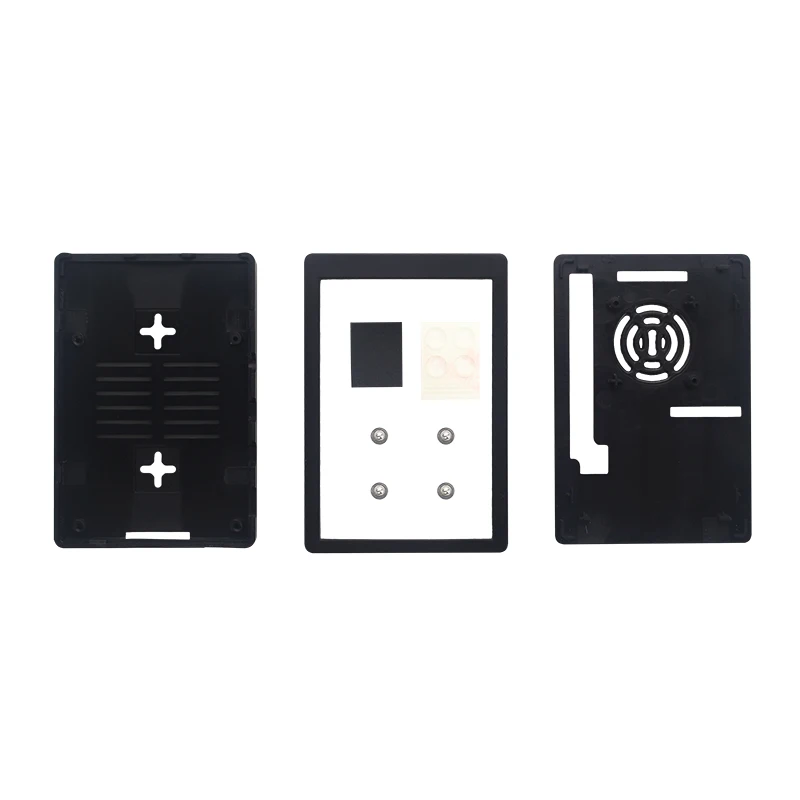

О чехле:

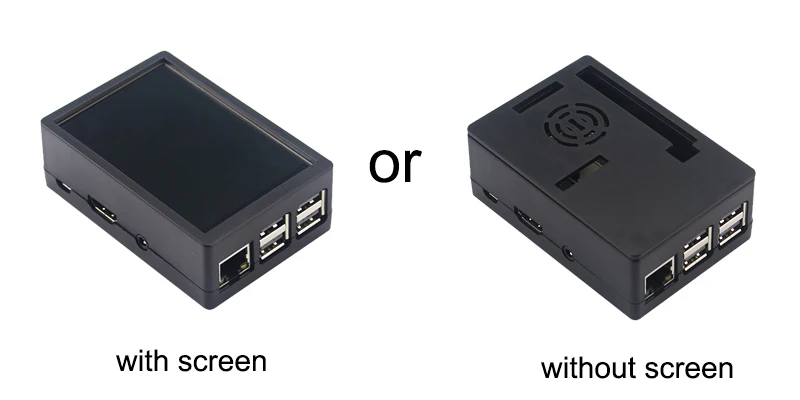

1. Двойное использование:

1). Этот чехол поддерживает установку 3,5 дюймового сенсорного экрана, при помощи этого необходимо снять защитную плату и вентилятор. (ВыНе могуУстановите экран 3,5 дюйма и вентилятор одновременно)

2). Если вы не пользуетесь сенсорным экраном 3,5 дюйма, это обычный чехол с охлаждающим вентилятором.

2. Полный доступ для Raspberry Pi:

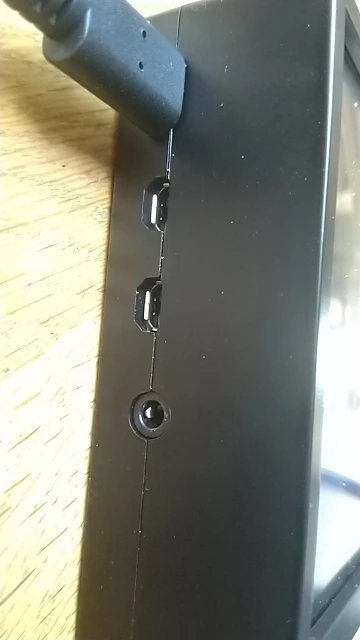

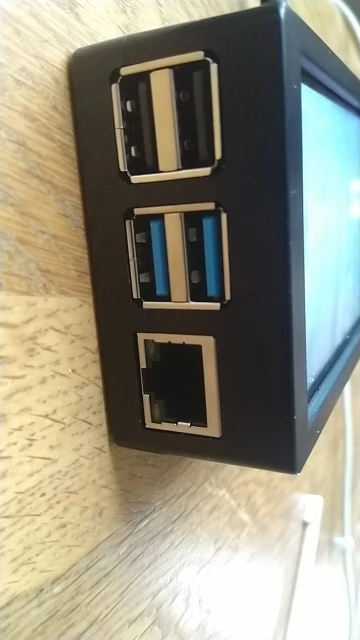

Мы оставляем все отверстия для SD-карт, HDMI , AV , Ethernet , USB , POE, камеры, портов MIPI DSI.

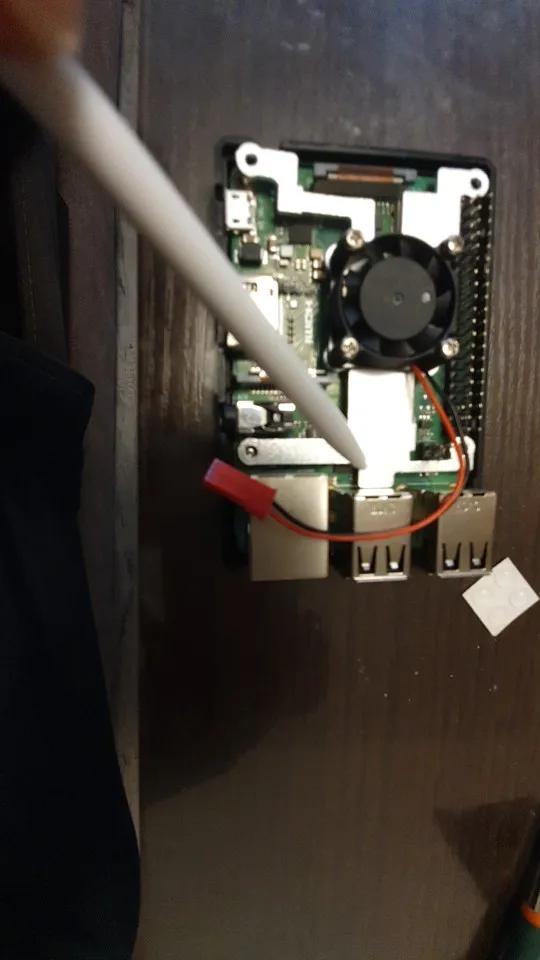

3. Поддержка охлаждающего вентилятора:

Вы можете установить охлаждающий вентилятор на крышку платы, что обеспечивает наилучший отвод тепла и продлевает срок службы Raspberry Pi.

4. Отверстие на дне:

Мы делаем 2 отверстия в нижней части, чтобы вы могли повесить чехол на стену или что-то другое. Эта конструкция очень удобна при использовании сенсорного экрана 3,5 дюйма.

5. Есть черный/прозрачный цвет на выбор для чехла.

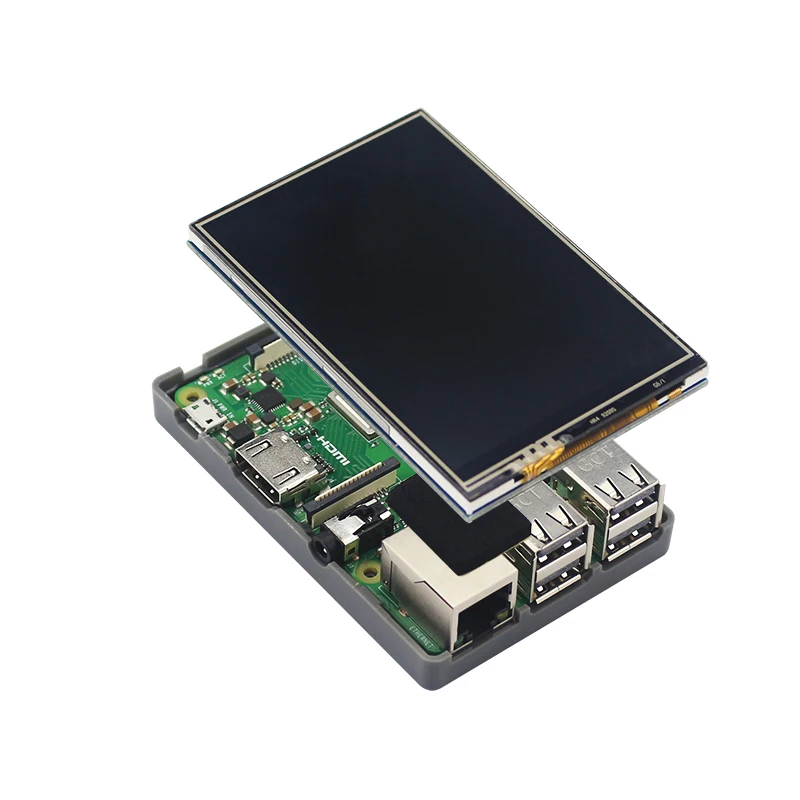

6. Как собрать экран и чехол

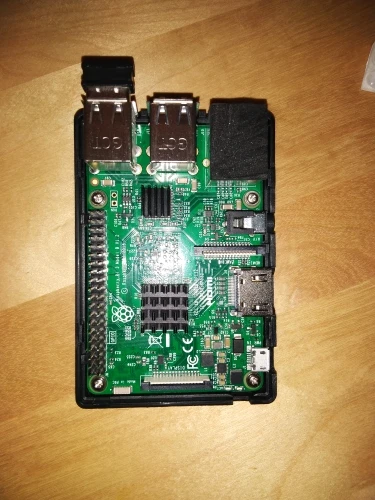

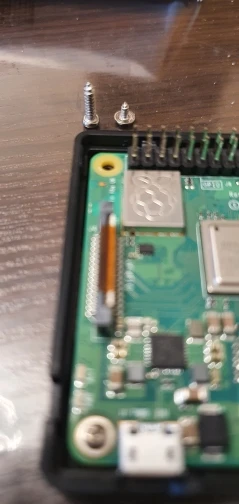

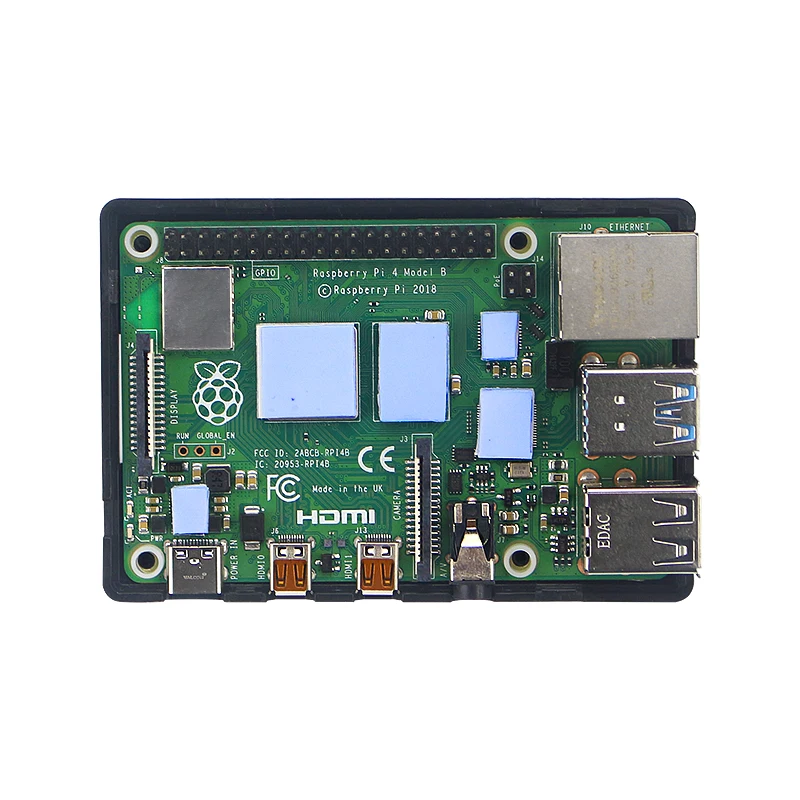

1). Установите Raspberry Pi на базовую плату

2). Вставьте 2,5-дюймовый сенсорный экран на Raspberry Pi с помощью GPIO pin правильно (Не погружайте)

3). Установите защитную панель

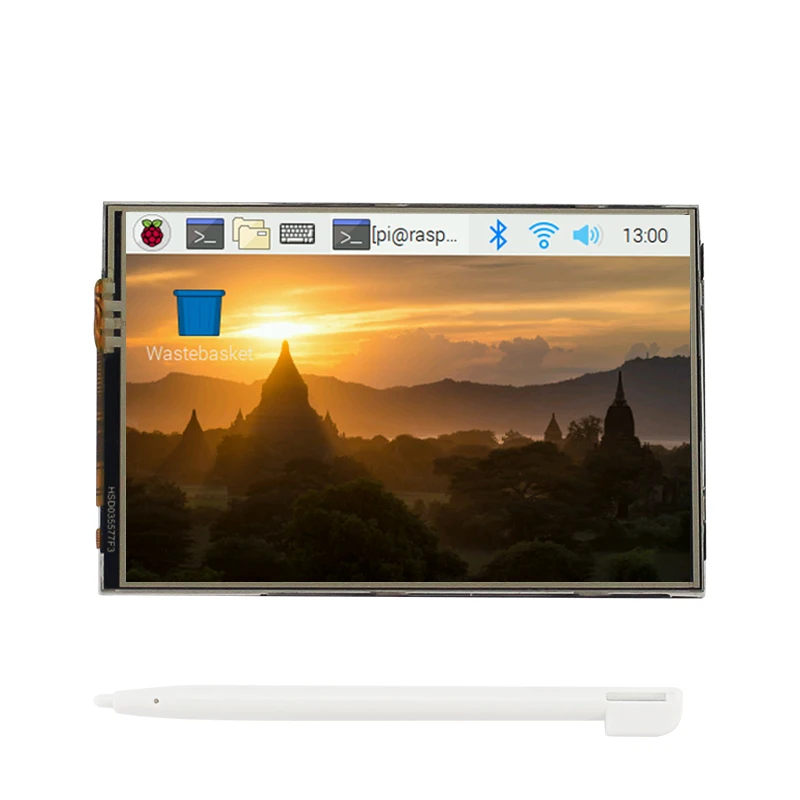

Около 3,5 дюймового сенсорного экрана:

Вам необходимо настроить драйвер для использования этого сенсорного экрана, поддерживает системы Raspbian/Ubuntu/Kali-linux.(Ubuntu поддерживает только RPI 3B/3B +, не поддерживает RPI 4B)

Пожалуйста, используйте нашу рекомендованную систему для сенсорного экрана. Если вы используете другие системы, они могут не иметь сенсорной функции или не работать. Вам нужно настроить его самостоятельно. Поскольку Raspberry Pi может использовать множество систем, мы не можем сделать все системы совместимыми с нашим сенсорным экраном. Пожалуйста, используйте нашу рекомендованную систему для сенсорного экрана. Если вы используете другие системы, они могут не иметь сенсорной функции или не работать. Вам нужно настроить его самостоятельно. Поскольку Raspberry Pi может использовать множество систем, мы не можем сделать все системы совместимыми с нашим сенсорным экраном.

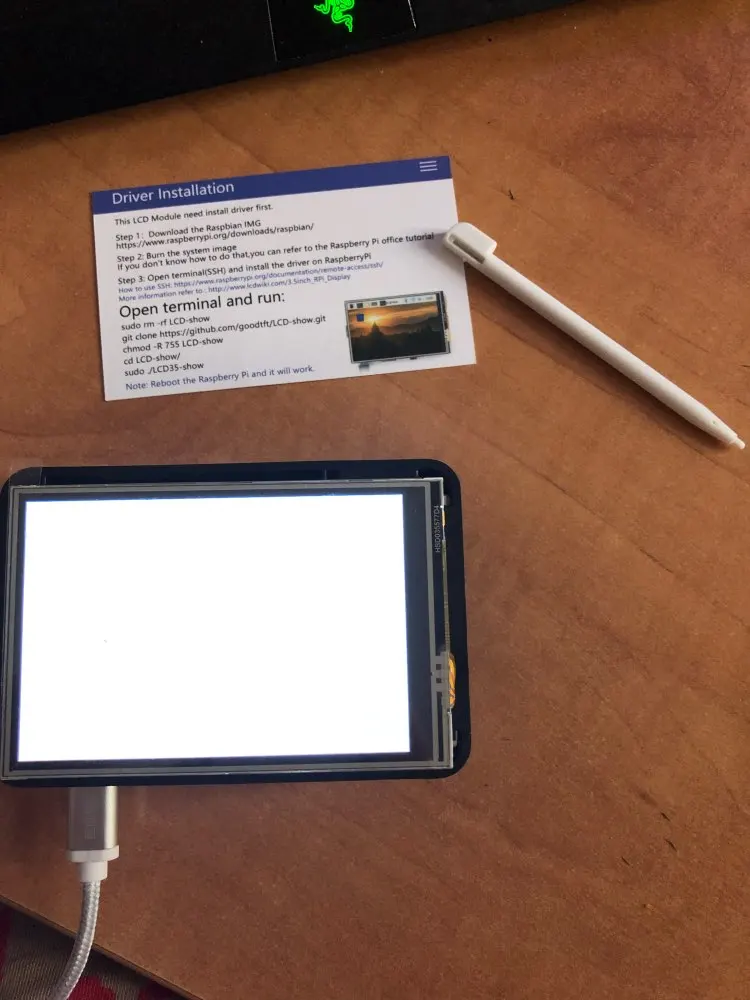

Вот ссылка для загрузки образа системы, который уже настроил драйвер (в конце ссылки):

Http://www.lcdwiki.com/3.5inch_RPi_Display

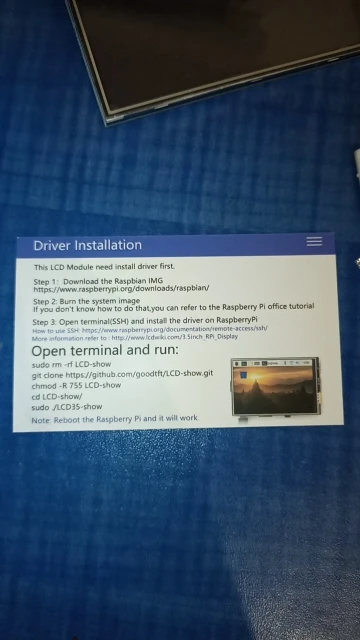

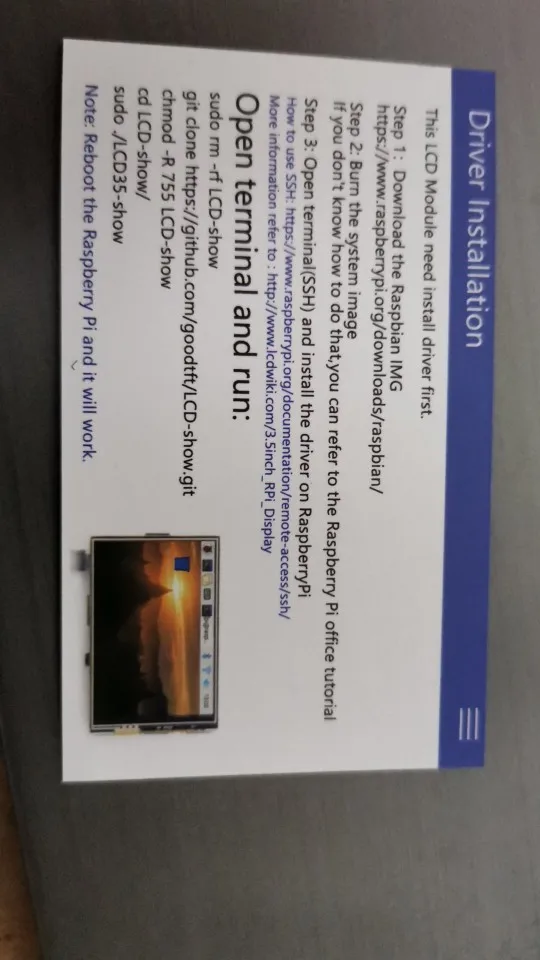

Мы также предоставляем Метод настройки для системы Raspbian:

Как использовать:

См. Это видео: https://youtu.be/5DAn_5-1Jg4 илиHttps://v.youku.com/v_show/id_XNDg4MjI1MDAwNA==.html

Вы можете скачать систему imgae, которая хорошо настроена в нижней части этой Ссылки: http://www.lcdwiki.com/3.5inch_RPi_Display

Примечание:

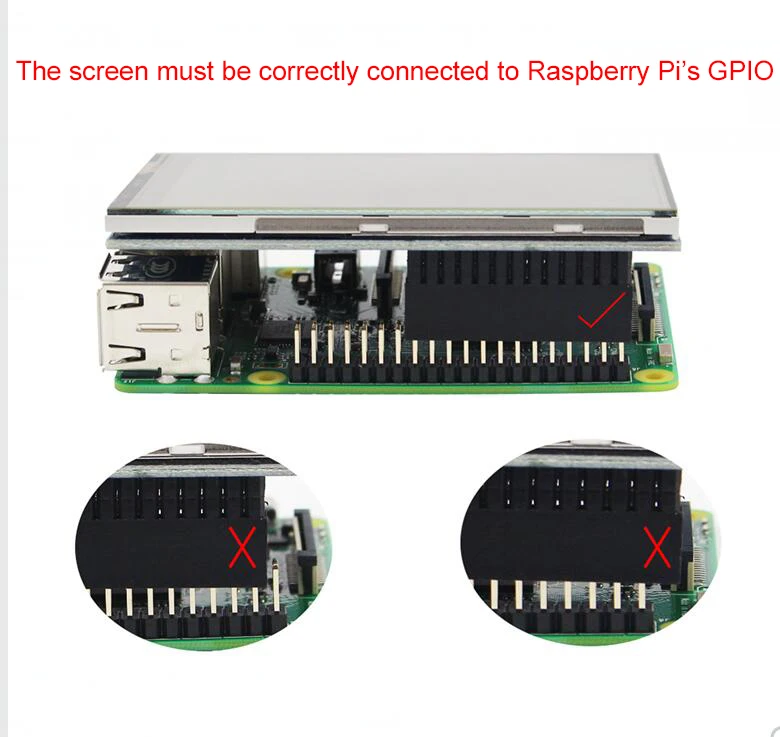

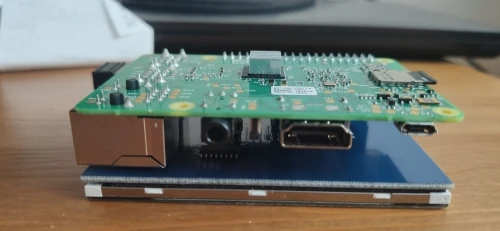

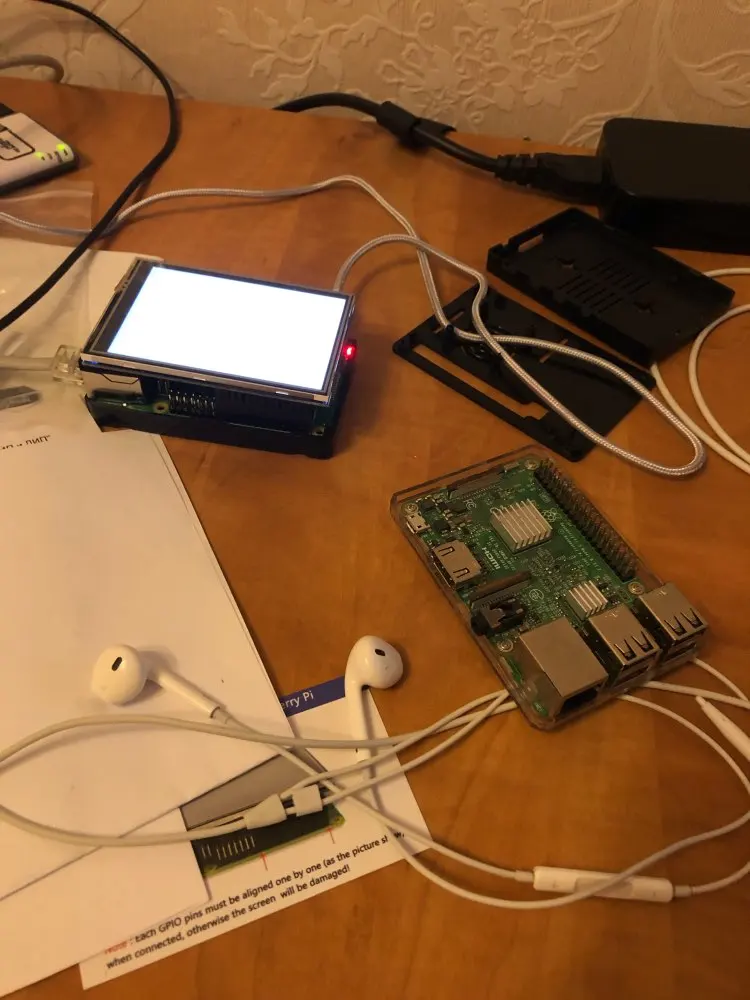

Пожалуйста, правильно Подключите экран к контактам GPIO Raspberry Pi (как на картинке). Если вы потеряете его, экран навсегда потеряет сенсорную функцию. Перед включением питания убедитесь, что правый контакт экрана выровнен.

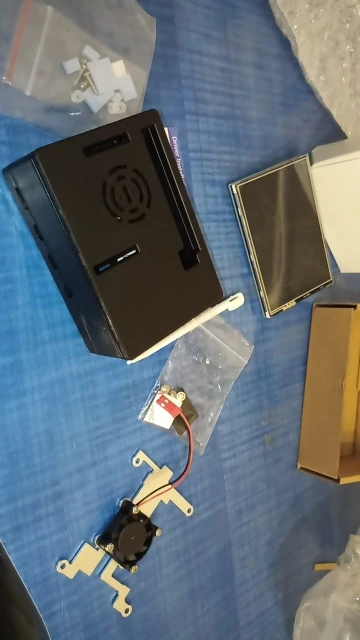

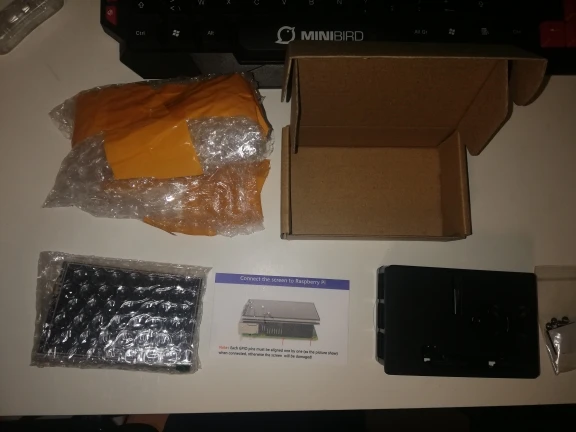

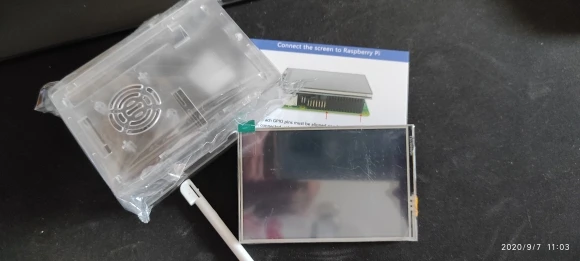

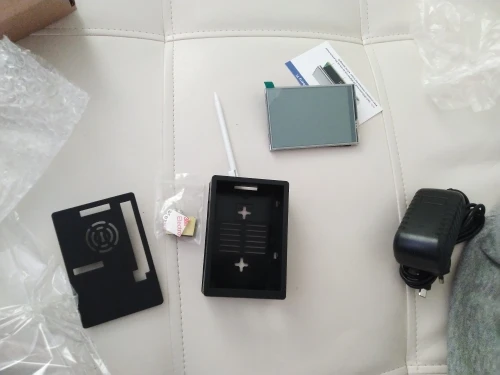

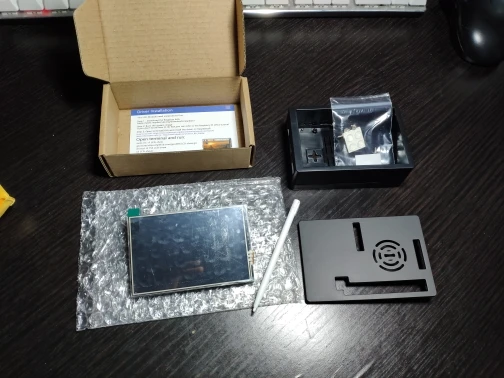

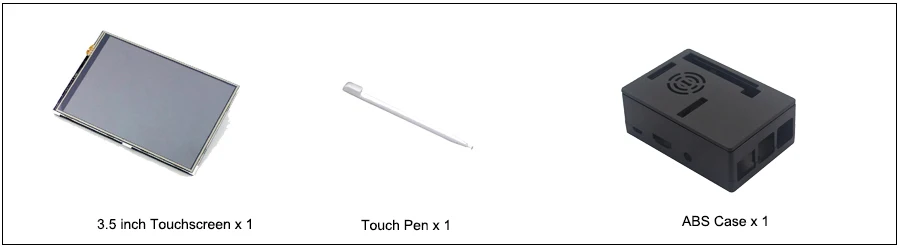

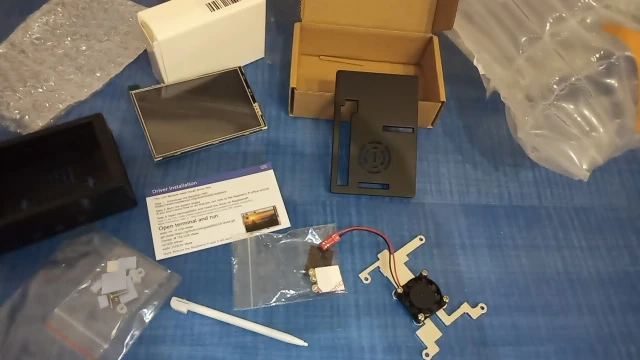

Упаковочный лист:

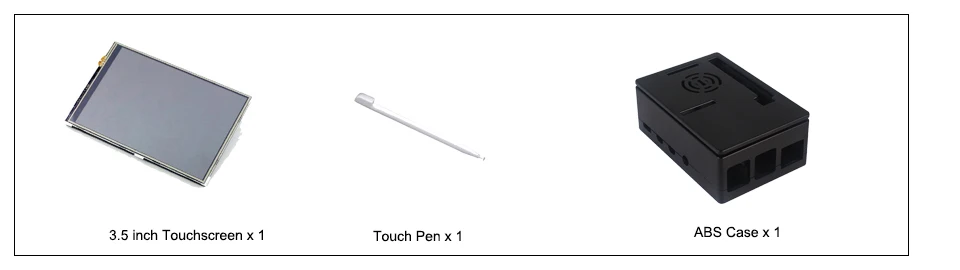

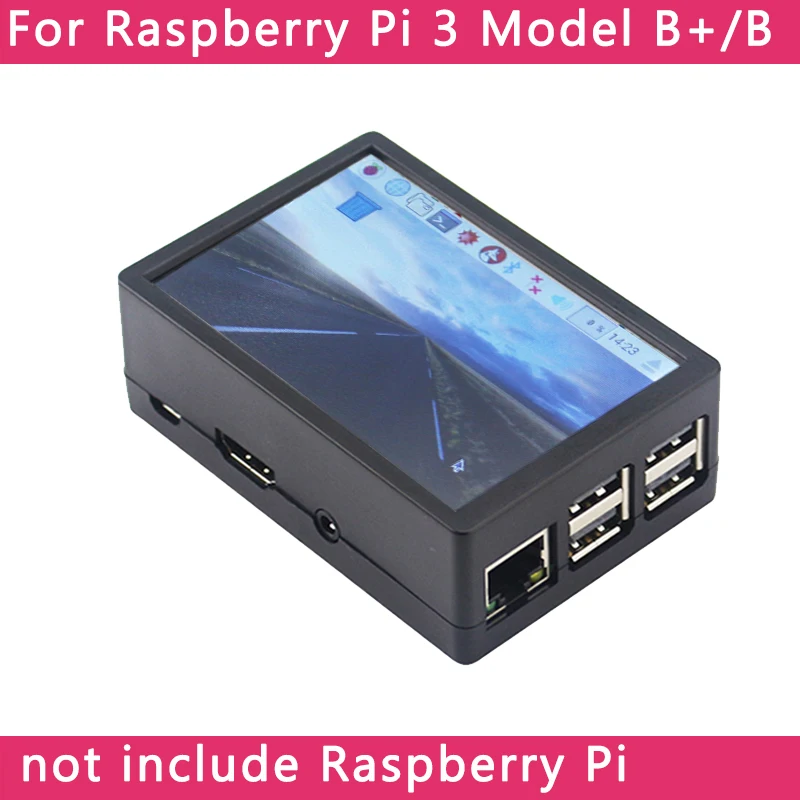

Вариант 1 и Вариант 2:

1 сенсорный экран 3,5 дюйма (Не включает Raspberry Pi)

1 х сенсорная ручка

1 x ABS CasE для Raspberry Pi 3

(Как на следующем рисунке)

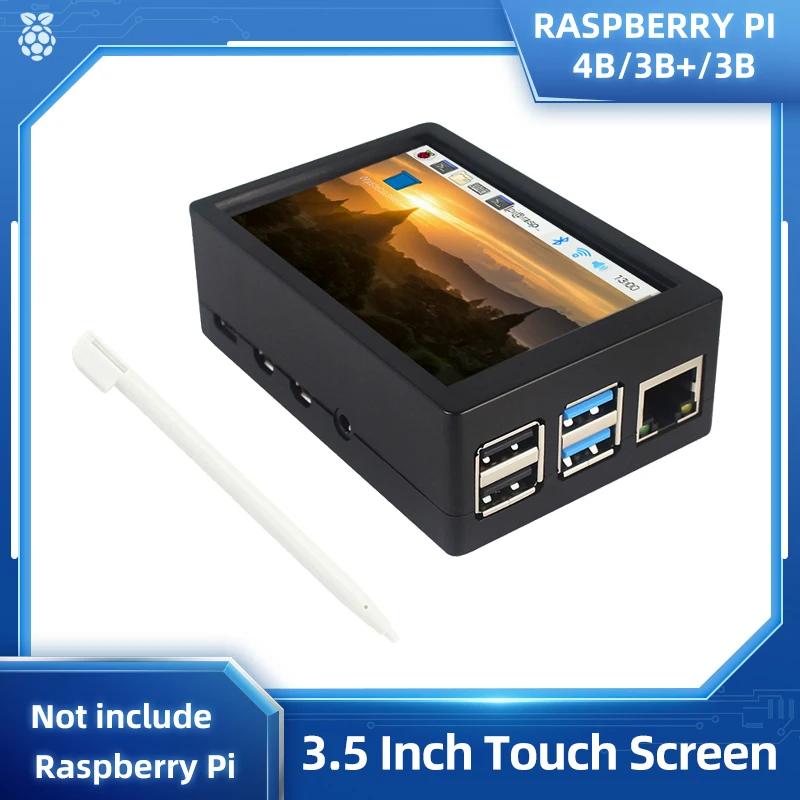

Вариант 3:

1 сенсорный экран 3,5 дюйма (Не включает Raspberry Pi)

1 х сенсорная ручка

1 x ABS CasE для Raspberry Pi 4

(Как на следующем рисунке)

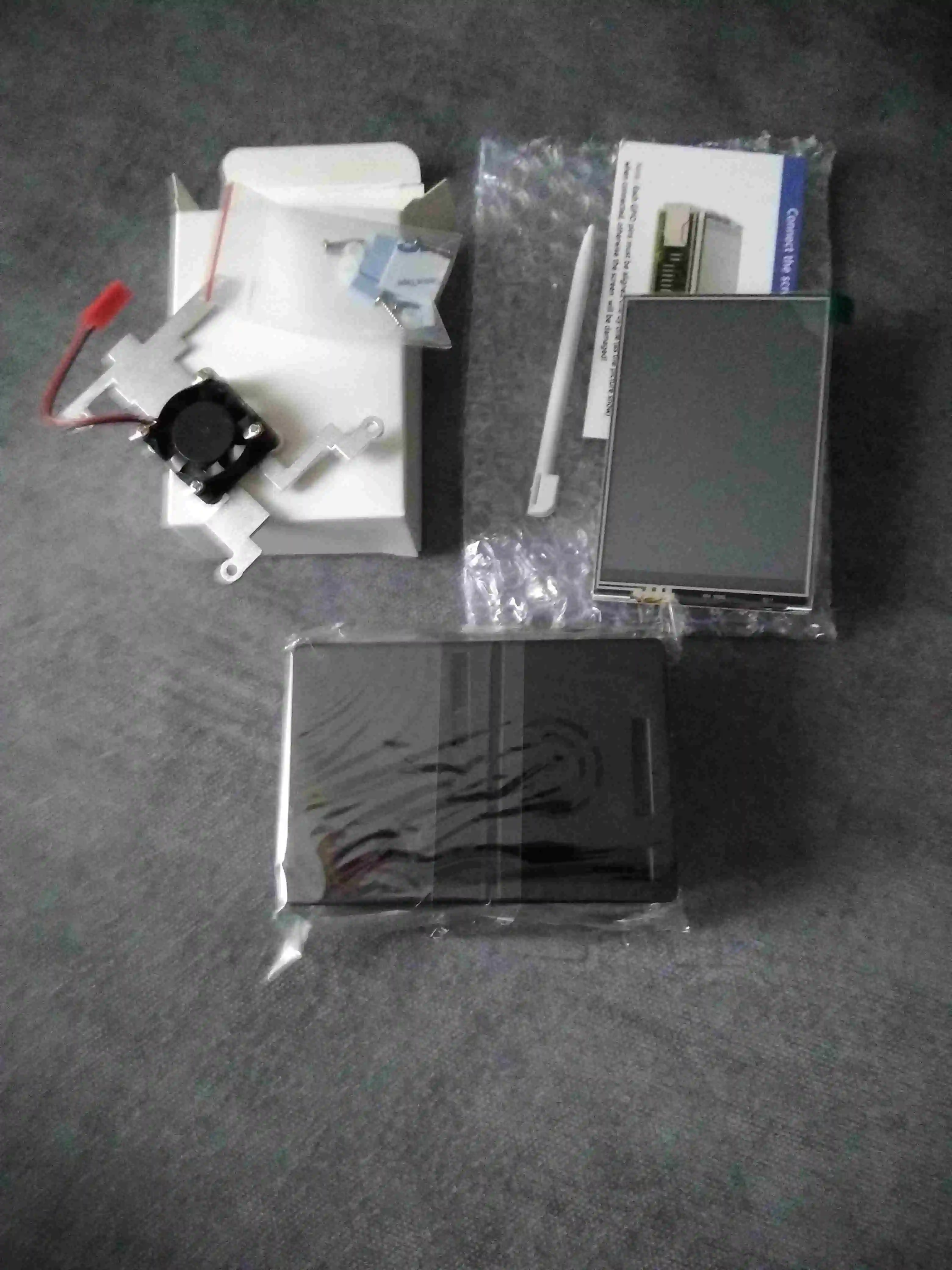

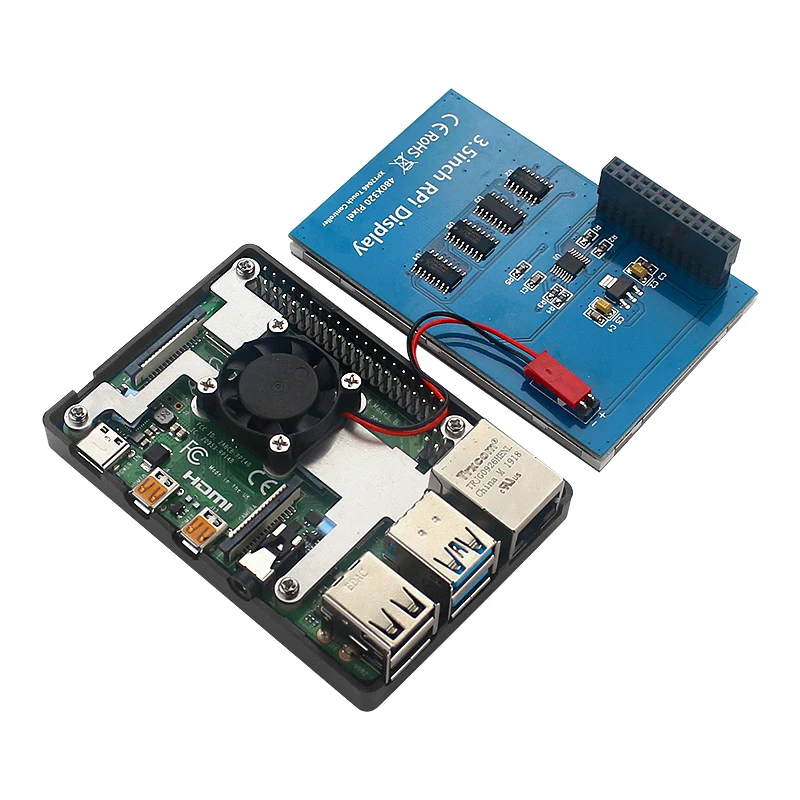

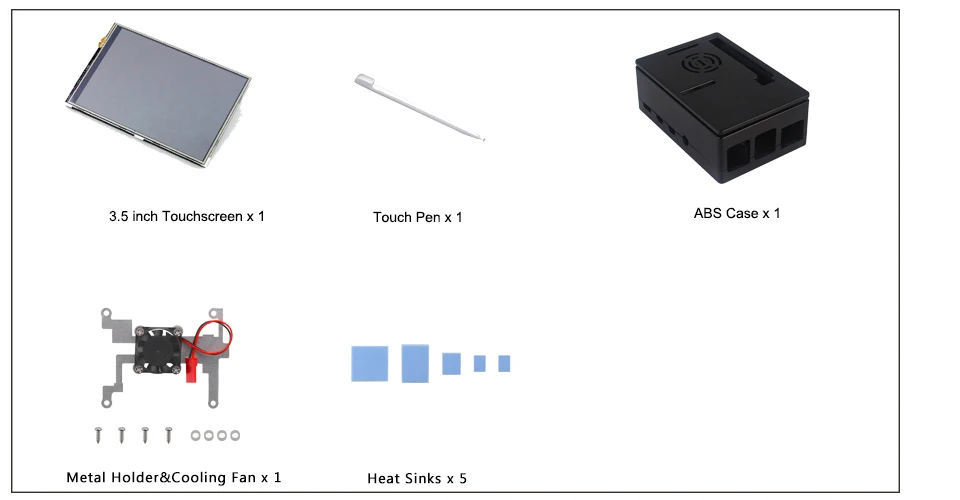

Вариант 4:

1 сенсорный экран 3,5 дюйма (Не включает Raspberry Pi)

1 х сенсорная ручка

1 x ABS CasE для Raspberry Pi 3

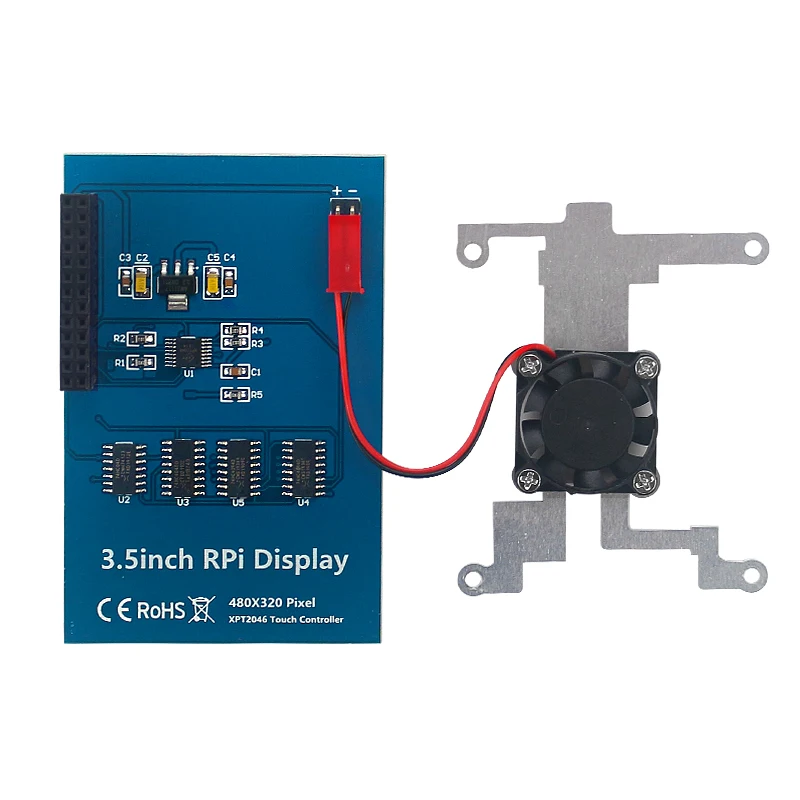

1 х металлический держатель с охлаждающим вентилятором

1 комплект радиаторов

(Как на следующем рисунке)

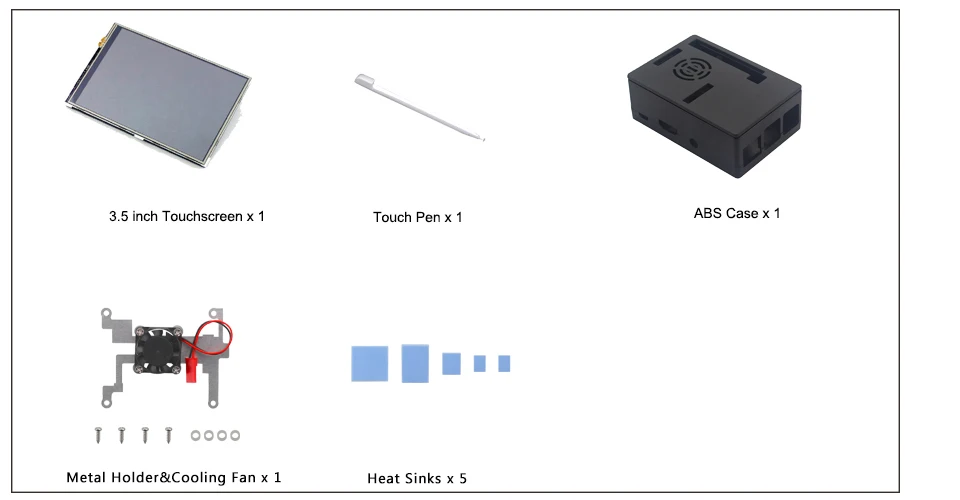

Вариант 5:

1 сенсорный экран 3,5 дюйма (Не включает Raspberry Pi)

1 х сенсорная ручка

1 корпус ABS 1 корпус ABS CasE для Raspberry Pi 4

1 х металлический держатель с охлаждающим вентилятором

1 комплект радиаторов

(Как на следующем рисунке)

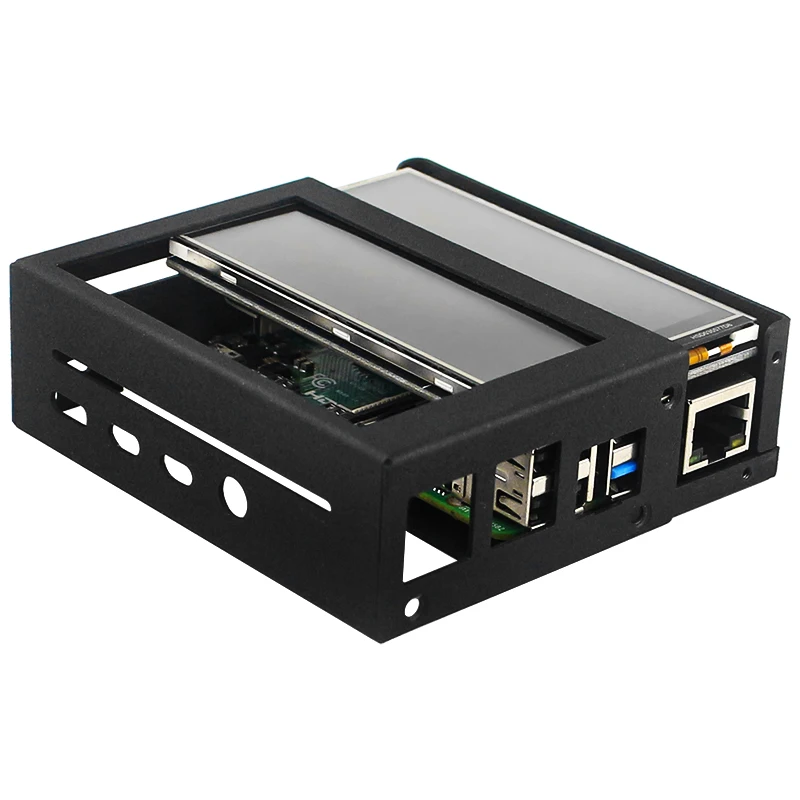

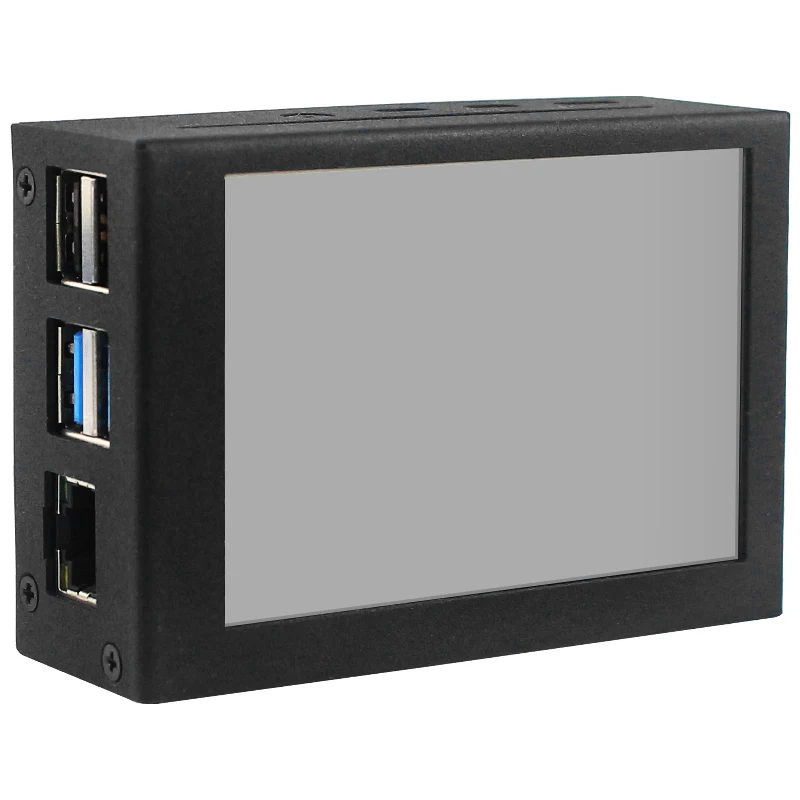

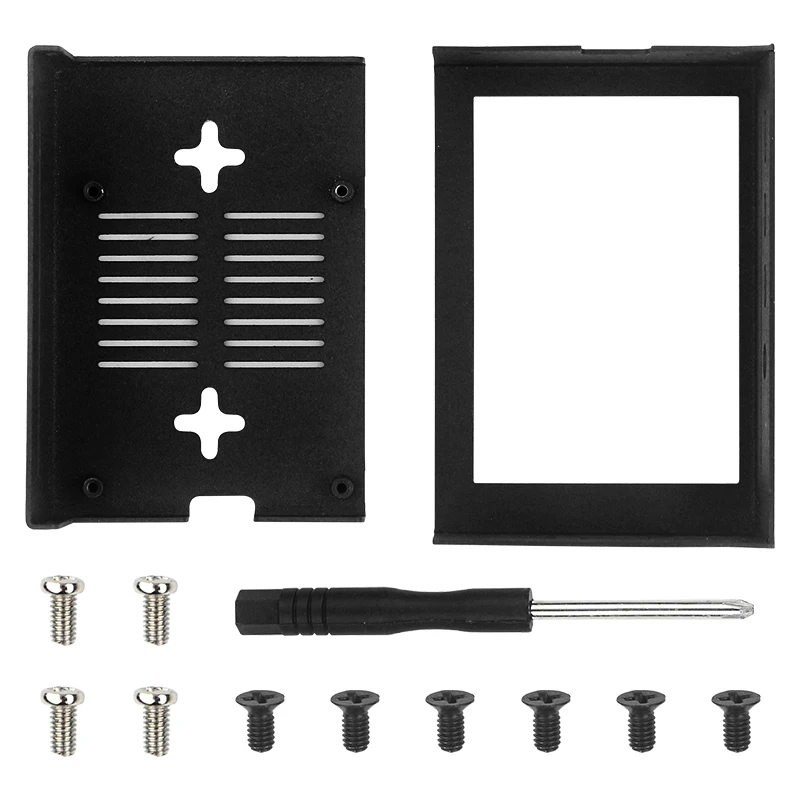

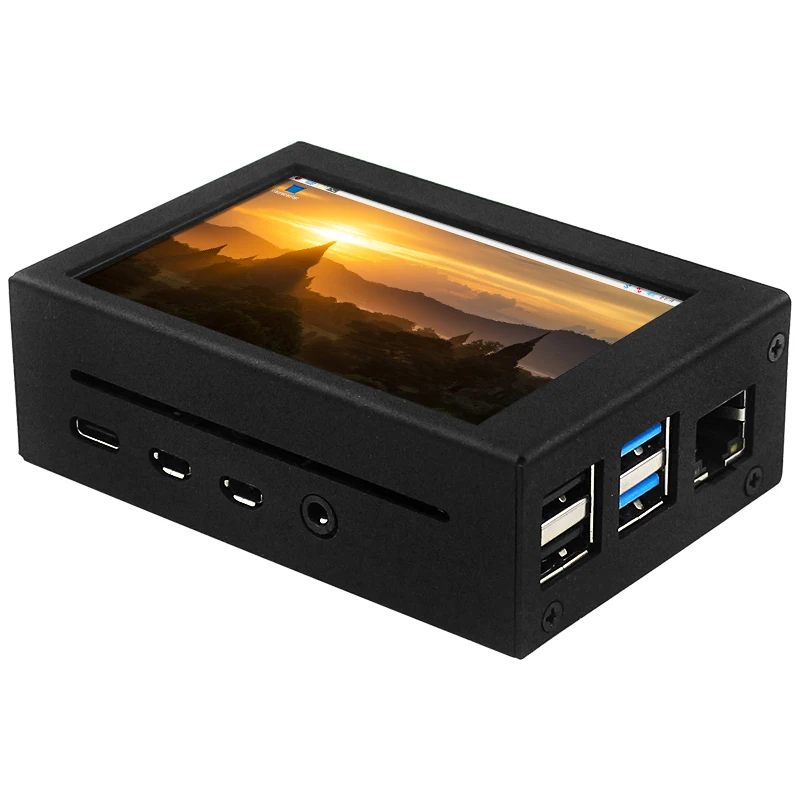

Металлический Чехол:

Калибровка Сенсорного Экрана калибровка сенсорного экрана

Этот ЖК-дисплей можно откалибровать с помощью программы под названием xinput_caliator

1. Установите с помощью команд:

Cd LCD-show/

Sudo dpkg -i -B xinput-calibrator_0.7.5-1_armhf.deb

2. Нажмите кнопку «мужчины» на панели задач, выберите «Настройки»-> «калибровать сенсорный экран».

3. Завершите калибровку сенсорного экрана в соответствии с подсказками. Может потребоваться перезагрузка, чтобы сделать калибровку активной.

4. Вы можете создать файл 99-caliation.conf для сохранения сенсорных параметров (не обязательно, если файл существует). Вы можете создать файл 99-caliation.conf для сохранения сенсорных параметров (не обязательно, если файл существует).

/Ect/X11/xorg.conf.d/99-caliation.conf

5. Сохраните сенсорные параметры (могут отличаться в зависимости от ЖК-дисплея) до 99 градусов калибровки. Conf
