Последнее обновление: 15.09.2024

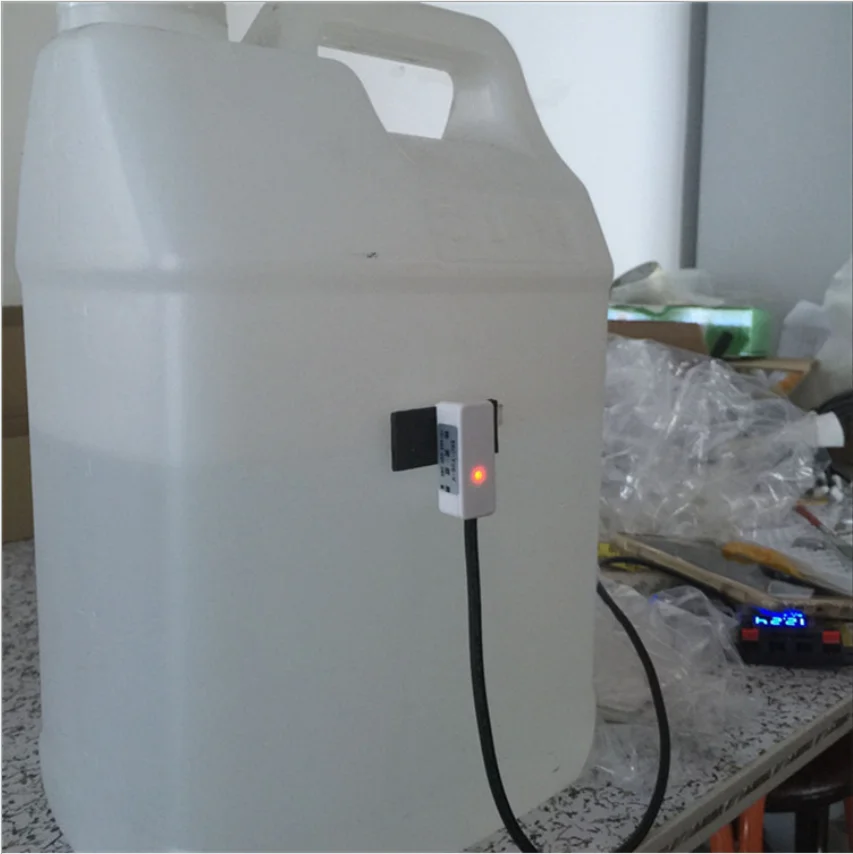

Тип 1: XKC-C362-2P двойной зонд, длина линии зонда 1 м
Тип 2: XKC-C362-2P двойной зонд, длина линии зонда 3 м
Тип 3: XKC-C362-2P двойной зонд, длина линии зонда 5 м
Тип 4: XKC-C362-3P три зонда, длина линии зонда 1 м
Тип 5: XKC-C362-3P три зонда, длина линии зонда 3 м
Тип 6: XKC-C362-3P три зонда, длина линии зонда 5 м
Тип 7: XKC-C362-1P одиночный зонд, длина линии зонда 1 м
Тип 8: XKC-C362-1P одиночный зонд, длина линии зонда 3 м
Тип 9:XKC-C362-1P одиночный зонд, длина линии зонда 5 м

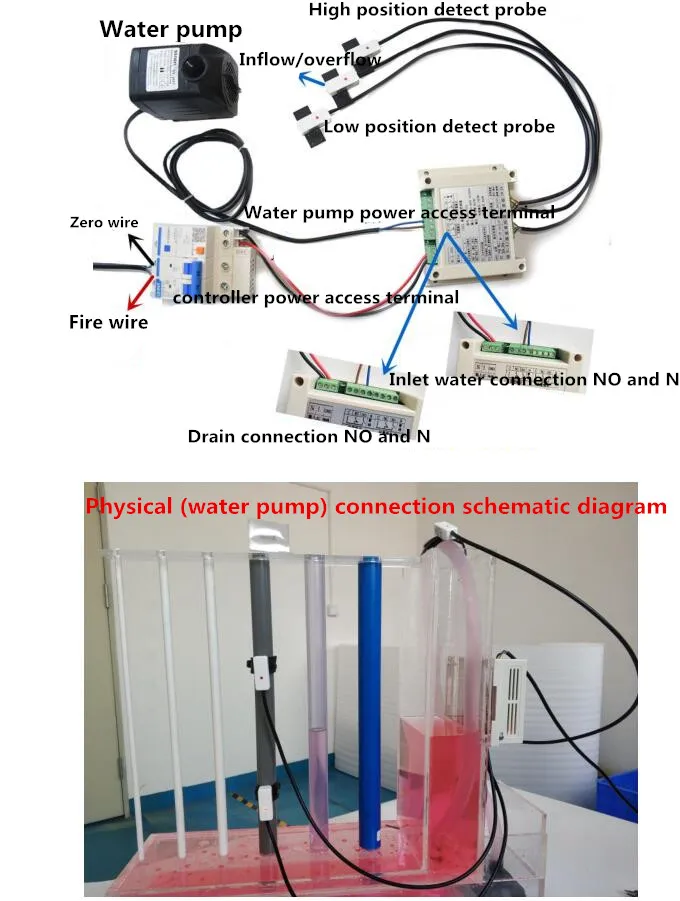

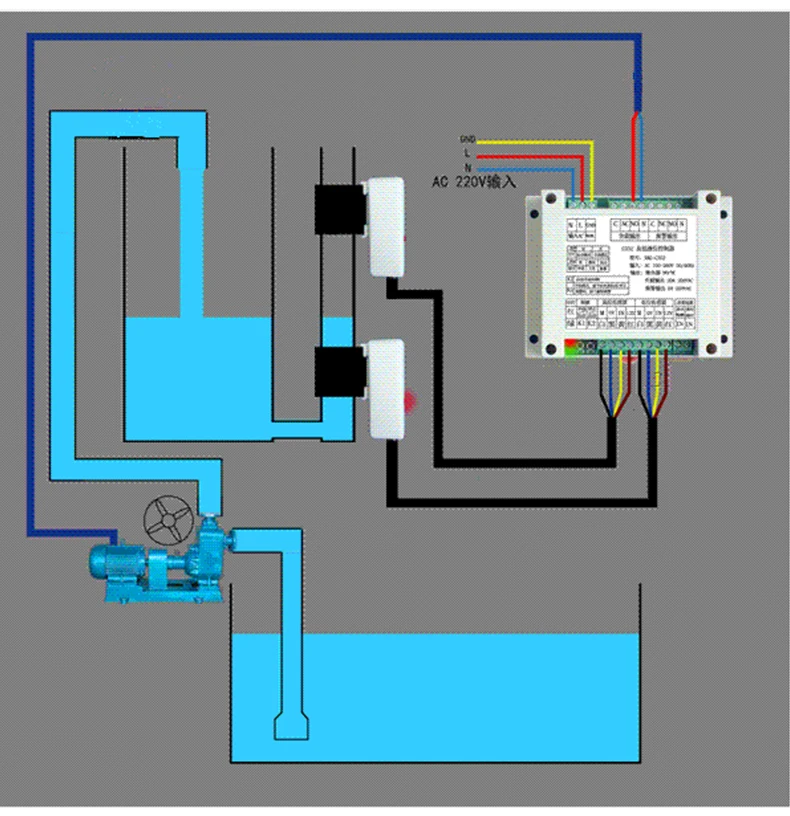

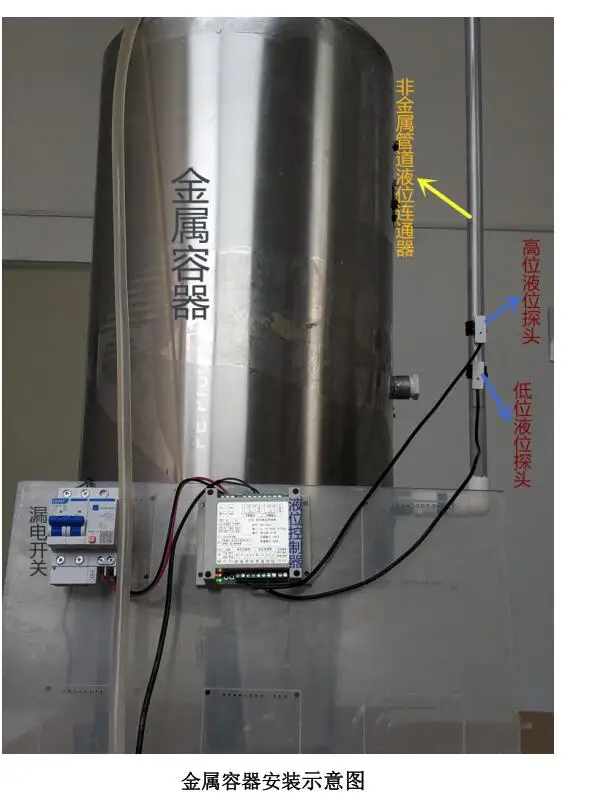

XKC-C362-2P Регулятор высокого и низкого уровня и XKC-Y26-V детекторная головка реализуют функцию контроля уровня жидкости: когда уровень жидкости контейнера слишком мал, сигнал тревоги низкого уровня жидкости, срабатывающий датчиком уровня жидкости C352, закрывает реле для запуска насоса и регулятор уровня жидкости. Когда уровень жидкости достигает определенной высоты, датчик высокого уровня жидкости посылает сигнал, запуская C352, чтобы открыть релейный контроллер для автоматической остановки насоса и циклической работы. Реализована функция автоматического управления уровнем жидкости контейнера, а уровень жидкости контейнера сохраняется стабильным.

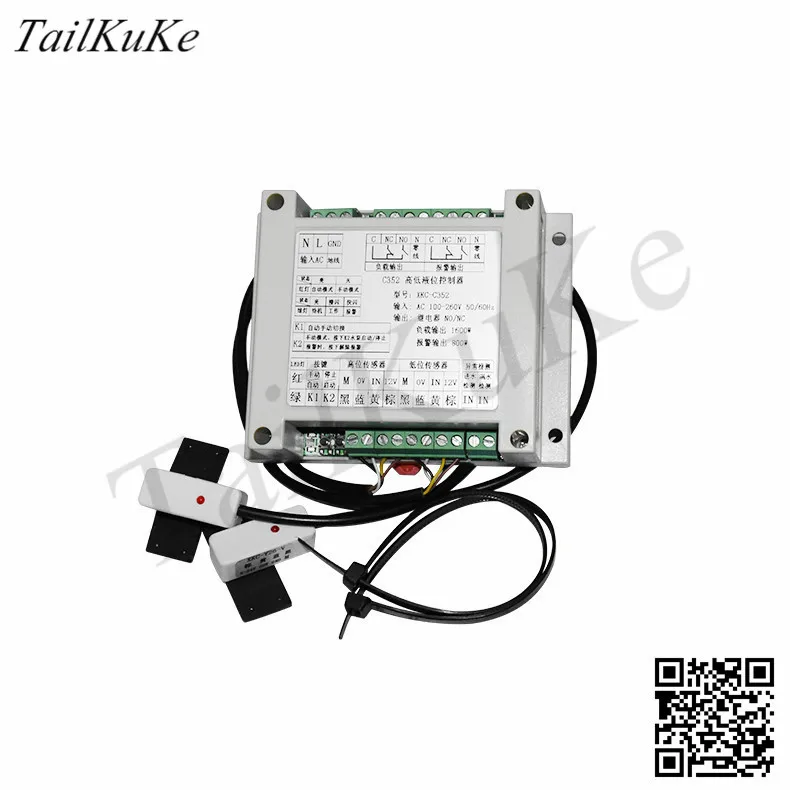

Наименование и модель: XKC-C352/XKC-C352-2P
Входное напряжение: ac100v-220v, 50/60 Гц
Рабочее напряжение: 12 В постоянного тока
Рабочий ток: рабочий ток ≤ 110 мА, статический ток потребления ≤ 20 мА
Мощность нагрузки: ниже 1,6 кВт (контактор переменного тока должен быть установлен для перегрузки или трехфазного водяного насоса)
Сигнал тревоги: 800 Вт (резистивная нагрузка), нормально открытый и закрытый выход
Режим вывода: нормально открытое или нормально закрытое реле или переменный ток 110В/220 В
Входной сигнал: вход низкоуровневого индукционного сигнала; Вход индукционного сигнала высокого уровня;
Интерфейсное напряжение индукционной головки: 12 В постоянного тока
Рабочая температура:-10 ~ 75 ℃

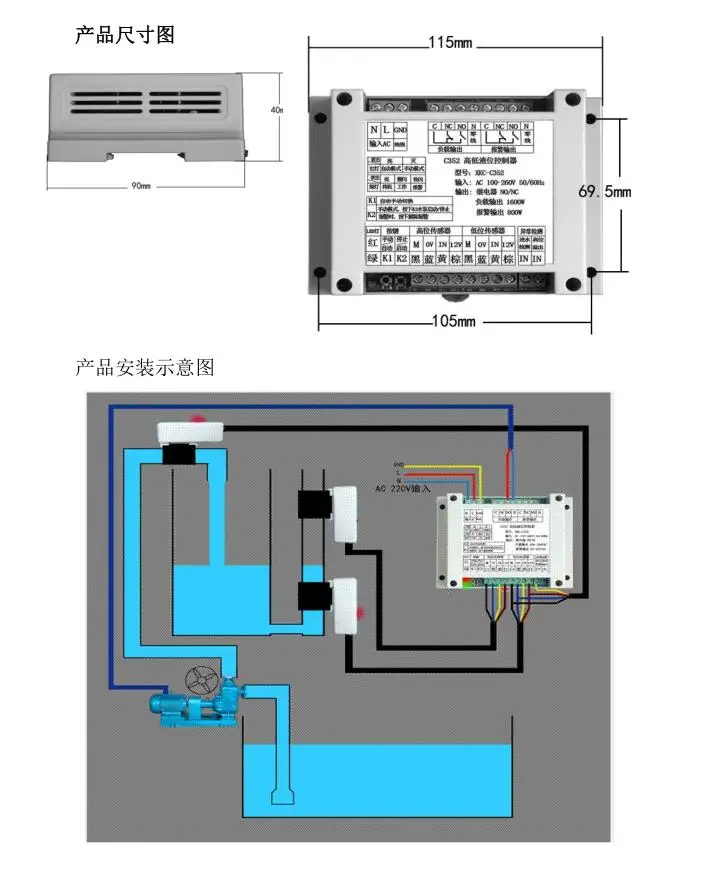

Внешние размеры: 115*90*40

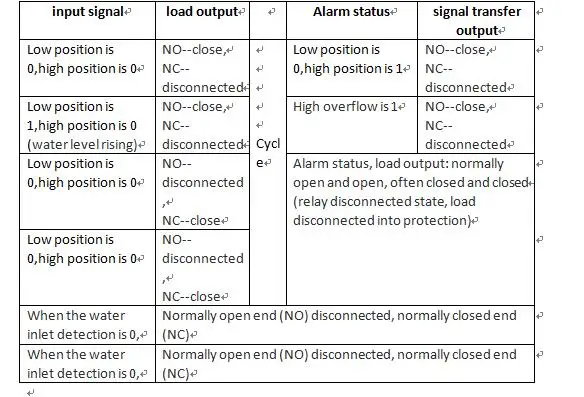

Схема входного сигнала и релейного выхода
Примечание:
0 означает, что зонд не может определить низкий уровень выходного напряжения воды 0 В, и 1 означает, что зонд определяет высокий уровень выходного напряжения воды 12 В.
(1) обнаружение воды: когда на впускной трубе воды не хватает воды, перестает работать контроллер с задержкой от 15 до 30 секунд.
(2) обнаружение переполнения: когда высокий датчик обнаружения не работает, датчик переполнения обнаруживает жидкость, контроллер задерживает время 3-5 секунд, а затем перестает работать
Основные функции:
1. Автоматический контроль уровня воды: когда уровень воды ниже низкого индукционного датчика, водяной насос будет запущен автоматически, когда уровень воды поднимется на высокий уровень, он будет автоматически закрыт
Водяной насос. (автоматическая подача воды)
1. Автоматическое управление уровнем воды: когда уровень воды поднимется на высокий уровень, водяной насос будет запущен автоматически; Когда уровень воды ниже, чем Пробник датчика низкого уровня, он будет автоматически закрыт
Водяной насос. (Автоматический дренаж)
3. Ручной Автоматический переключатель: контроллер по умолчанию начинает переходить в автоматический режим работы. Нажмите K1, чтобы переключить режим работы
Включено для автоматического режима, светильник для ручного режима.
4. Сигнализация о неправильном входе: Когда контроллер начинает автоматически накачивать, входная труба будет проверена в течение определенного времени (от 10 до 30 секунд)
Если головка не может обнаружить воду, то реле вывода нагрузки отключено для остановки накачивания и выходное реле сигнализации закрыто.
5. Сигнализация об аномальном переполнении: Контроллер начинает автоматически накачивать, и когда уровень воды поднимается в положение датчик сигнализации переполнения, выход нагрузки продолжается
Электрическое отключение остановки насоса, реле выхода сигнализации закрыто.
6. Низкий датчик аварийной сигнализации: Контроллер начинает накачивать автоматически. Если низкий зонд выходит из строя или отпадает, уровень воды поднимается до
Когда высокий зонд находится в положении, выходное реле нагрузки отключается для остановки накачивания, и выходное реле сигнала тревоги закрыто.

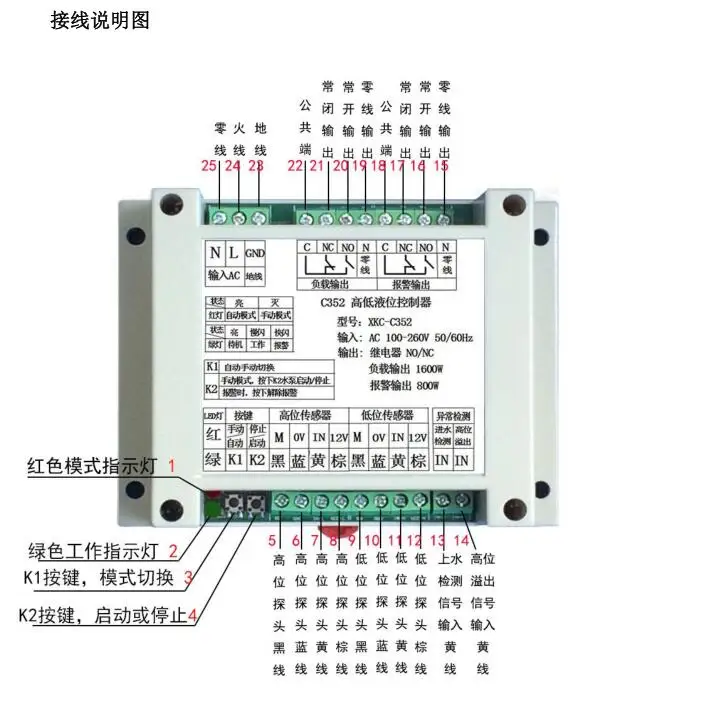

Схема подключения
1. Светильник индикатор режима
2. Светильник индикатор работы
3. Клавиша K1, переключатель режимов
4. Клавиша K2, запуск или остановка
5. Зонд высокого уровня, черный провод
6. Зонд высокого уровня, синий провод
7. Зонд высокого уровня, желтый провод
8. Зонд высокого уровня, коричневый провод
9. Датчик низкого уровня, черный провод
10. Датчик низкого уровня, синий провод
11. Датчик низкого уровня, желтый провод
12. Зонд низкого уровня, коричневый провод
13. Вход сигнала обнаружения ВХОДА ВОДЫ, желтый провод
14. Высокий вход сигнала переполнения, желтый провод
15. Нулевой линейный выход
16. Нормально открытый выход
17. Нормально закрытый выход
18. Общественная сторона
19. Нулевой линейный выход
20. Нормально открытый выход
21. Нормально закрытый выход
22. Общественная сторона
23. Провод заземления
24. Пожарная проволока
25. Нулевой провод
