Регулятор напряжения Sabvoton SVMC72100 BLDC для электрического велосипеда, а

Активность 100A Sabvoton SVMC72100 BLDC контроллер Одобрен CE для электрического велосипеда

Контроллер Sabvoton только дизайн синусоидального типа контроллера до сих пор, это бесщеточный контроллер постоянного тока, угол 120 градусов фазы. Как правило, мы хорошо сочетаем его с QS двигателем, если вы хотите, чтобы соответствовать новому бренду двигателя, некоторые параметры должны быть протестированы самостоятельно.

1). Дешевая цена

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Программируемый

4). Синусоидальная волна без шума

1). Контроллер синусоидальной волны, программируемый, с функцией regen

2). Предел тока постоянного тока: 100A

3). Макс. Фазовый ток: 260A

4). Защита фазового тока: 300A

5). Напряжение батареи: 24-72 В номинальное, макс. 95 в

6). Термический зонд: KTY83-122

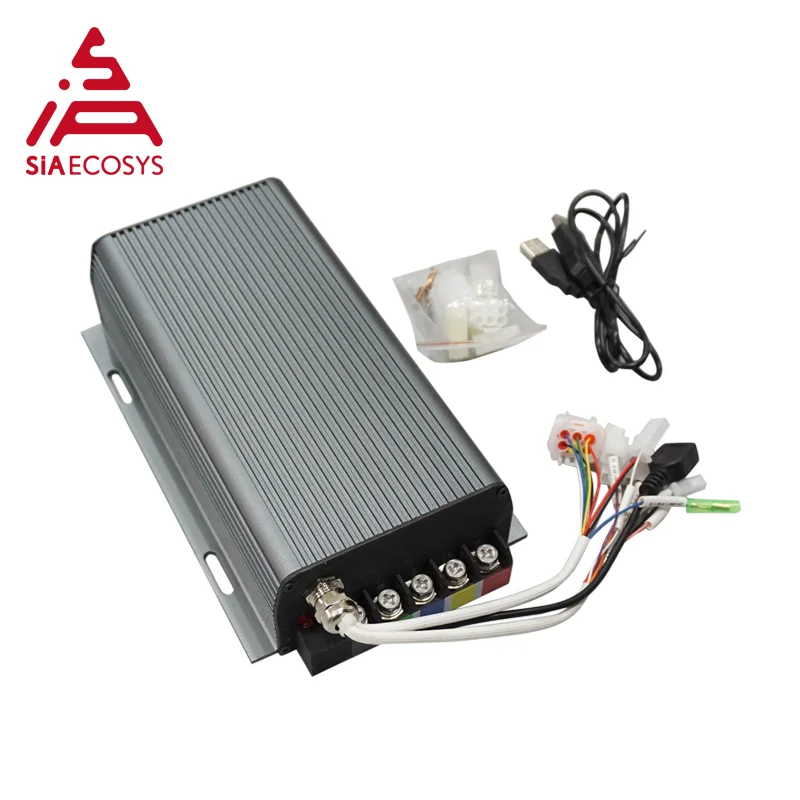

7). В том числе один контроллер + USB кабель конвертера + подходящая вилка

8). Размер контроллера: 247 мм * 146 мм * 62 мм

9). Вес нетто: 2 кг

10). По умолчанию адаптер bluetooth не включен.

11). Функция по умолчанию: зал, дроссельная заслонка, электрический замок, высокий уровень тормоза, датчик температуры, 0-5 в e-Brake, три кнопки скорости, спидометр холла, обратный, curise.

12). Специальные функции: водонепроницаемый, Противоугонный (по умолчанию)

Примечания:

1). Мы обновили функцию e-brake 0-5 В.

Старый: необходимо нажать на Тормозной выключатель, затем можно достичь 0-5 в e-brake funtion.

Обновление: вы можете достичь 0-5 в функции e-brake без нажатия тормозного переключателя.

2). Для контроллера без замка, есть гарантийное обслуживание, но мы можем предложить наши предложения для вас.

3). Функция CA больше не поддерживает. Вы можете настроить контроллер согласно нашему чертежу.

4). Пожалуйста, убедитесь, что все соединения верны перед включением.

Вот четкий и простой интерфейс программного обеспечения регулировки. Адаптер Bluetooth является необязательным, если вы хотите добавить его, пожалуйста, обратитесь к этой ссылке:

Это чертеж контроллера SVMC, вы можете обратиться к нему, чтобы сделать подключение и настроить функцию CA, если вы хотите, чтобы соответствовать его с вашим CA дисплеем.

0-5 в определение e-brake Pin

Красный: тормоз + 5 В

Коричневый: тормозной сигнал

Черный: отрицательный тормоз

Определение трех скоростных штифтов

Розовый: высокая скорость

Черный: GND

Прозрачный: низкая скорость

Высокое определение тормозного штифта

Фиолетовый: высокий тормоз

Определение штифта Холла

Красный: зал + 5 В

Желто-белый: датчик температуры

Черный: зал отрицательный

Желтый: сигнал зала (U)

Синий: сигнал зала (W)

Зеленый: сигнал зала (V)

Определение зажигания

Оранжевый: зажигание

Определение спидометра зала

Темно-синий: Спидометр Холла

Примечания:

1. Все контакты RTN соединены внутри.

2. Функция счетчика заключается в копировании любого из датчиков Холла.

3. Приведенное выше определение штифта предназначено для контроллера классического типа.

Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.

1). Если вы только хотите купить контроллер у нас, пожалуйста, сообщите нам параметры вашего подходящий двигатель?

Например, напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!

Если вас интересует больше моделей контроллера, пожалуйста, обратитесь к таблице данных ниже и нажмите на гиперссылку изображения.

Примечание:

1). Нет гарантии на разблокированный контроллер типа и контроллер 96100 (хотя и нормальный тип).

2). Для модели SVMC 60A поддерживается только Классическая функция.

3). Функция Customzied CA больше не поддерживается с мая 2017 года, но мы предложим вам чертеж для руководства подключением к вашему CA displayer.

SVMC Нормальный размер: 247 мм * 146 мм * 62 мм

SVMCxx060 Размер: 215 мм * 146 мм * 62 мм

SVMC96120 Размер: 283 мм * 147 мм * 62 мм

SSC Размер: 186 мм * 165 мм * 70 мм

Пожалуйста. Свяжитесь с продавцом, чтобы получить ссылку и пароль для загрузки руководств и программного обеспечения до/когда вы получили контроллеры.

В1. Вы являетесь торговцем или производителем?

О: мы производим.

В2. Сколько времени занимает ваше производство?О: как правило, срок производства составляет 12-14 рабочих дней (6 рабочих дней в неделю).

Конкретное время доставки зависит от товаров и количества вашего заказа.

В3. Сколько времени вы гарантируете?

О: для двигателя гарантийное время составляет один год и три месяца. Для других частей гарантийное время составляет один год.

В4. О таможенном оформлении

Для некоторых специальных стран со строгими таможнями для импорта, поэтому, пожалуйста. Сначала подтвердите нам, что у вас есть возможность сделать таможенное оформление, в противном случае мы не будем брать на себя большую ответственность за этот вопрос, возврат денег и товаров не поддерживаются.

Список специальных стран:

Аргентина, Бразилия, Египет, Турция, Иран, Португалия, Румыния, Казахстан, Украина, Yeman и т. Д.

Некоторые страны не указаны, продавец сообщит вам вовремя, если вы разместите заказ онлайн напрямую. Спасибо за понимание.

05. Ваши продукты имеют сертификацию CE?

Да, наш двигатель с сертификацией (CE, CCC), и наш завод с сертификацией ISO9001, TS86949

Нет QS двигателя, нет супер EVs!
