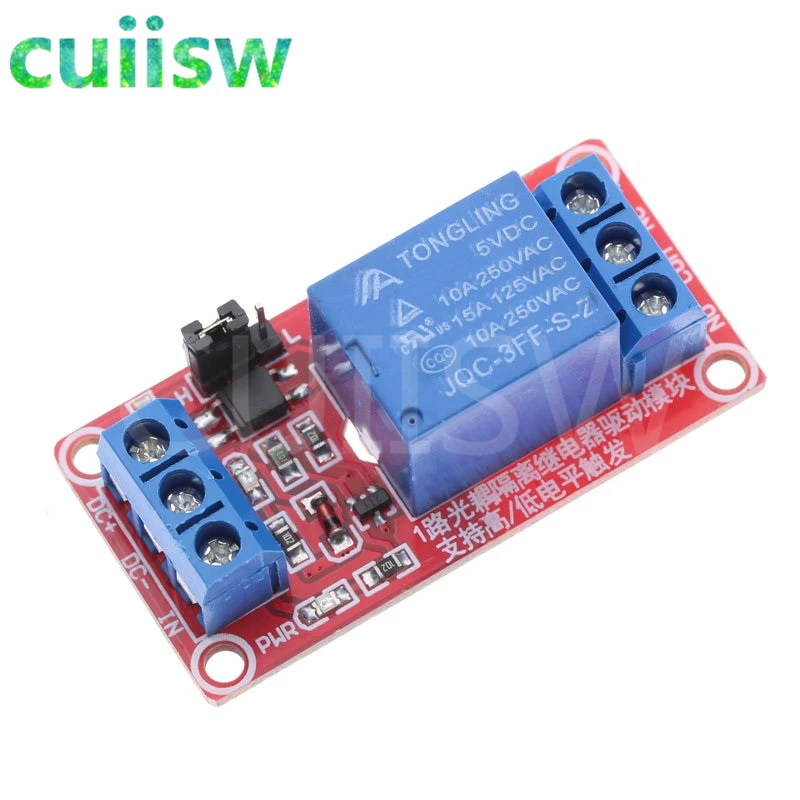

1 канальный релейный модуль с оптомуфтой
Описание:100% новый и высокое качество1-канальный релейный модуль с фотоэлектрический изоляцииМодуль может быть высоким или низким с помощью триггера настройки перемычкиС индикатором действия питания и релеРабочее напряжение модуля 5 ВМодуль использует подлинное реле качества, обычно открытые интерфейсыМаксимальная нагрузка: 250 В/10 А переменного тока, 30 В/10 А постоянного токаИнтерфейс модуля:DC +: положительный источник питания (VCC)(5 В)DC-: отрицательный источник питания (GND)В: контрольный конец, ток вождения должен быть более 4 мАCOM: контроль петли земной проволоки

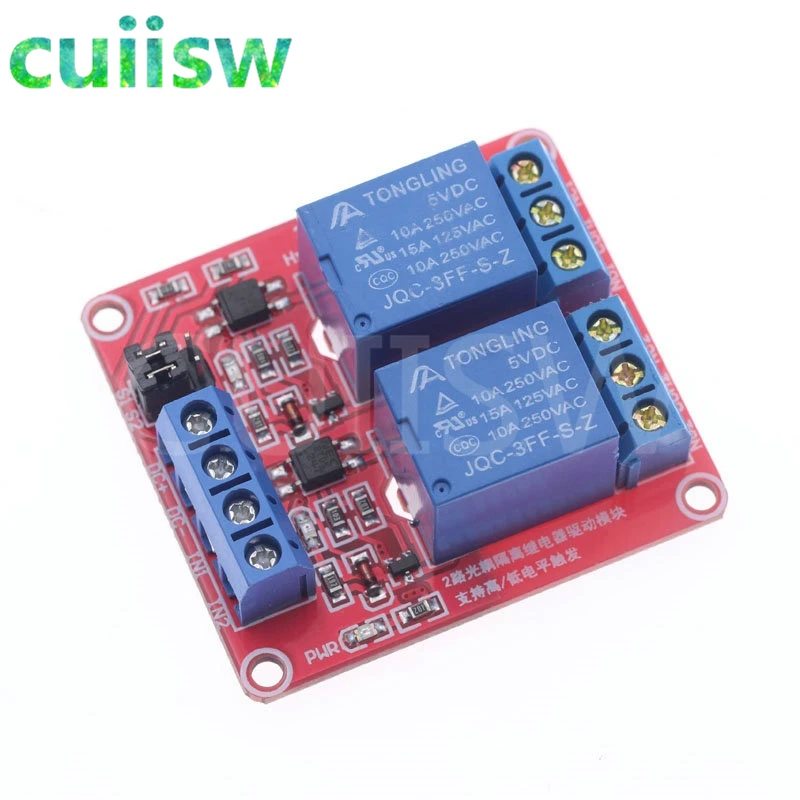

2 канальный релейный модуль с Оптрон
1. Максимальная нагрузка:AC 250 В/10A, DC30V/10A
2. Изоляция оптопары SMD, сильная способность к вождению, стабильная производительность; Триггер тока 5ма
3. Напряжение Модуля 5 В
4. Каждый модуль канала может быть установлен на высоком или низком уровне, вызванном перемычкой
5. Отказоустойчивый дизайн, даже если линия управления сломана, реле не будет работать
6. Индикатор питания (зеленый), 4 реле (красный)
7. Дизайн интерфейса удобен для пользователя, все интерфейсы доступны через Проводные клеммы прямого подключения, очень удобно
Порт модуля:1. Постоянный ток +: источник питания постоянного тока положительный
2. Постоянный ток-: отрицательный источник питания постоянного тока
3. В 1: канал 1 сигнальный триггер терминал
4. IN2: канал 2 сигнальный триггер терминал
5. IN3: триггер сигнала 3 канала
6. IN4: 4 канала триггер сигнала
Релейный выход:
1. NC1: канал 1, реле, нормально закрытый контакт.
2. COM1: канал 1 реле общего контакта.
3. NO1: канал 1, реле, нормально открытый контакт.
4. NC2: канал 2 реле нормально закрытый контакт.
5. COM2: канал 2 реле общего контакта.
6. NO2: канал 2 реле нормально открытый контакт.
7. NC3: канал 2 реле нормально закрытый контакт.
8. COM3: канал 2 реле общего контакта.
9. NO3: канал 2 реле нормально открытый контакт.
10. NC4: канал 2 реле нормально закрытый контакт.
11. COM4: канал 2 реле общего контакта.
12. NO4: канал 2 реле нормально открытый контакт.
Высокий и низкий уровень триггера вариант:1. S1: это опционный переключатель для реле канала 1.
2. S2: это опционный переключатель для реле канала 2.
3. S3: это опционный переключатель для канала 3 реле.
4. S4: это опционный переключатель для канала 4 реле.

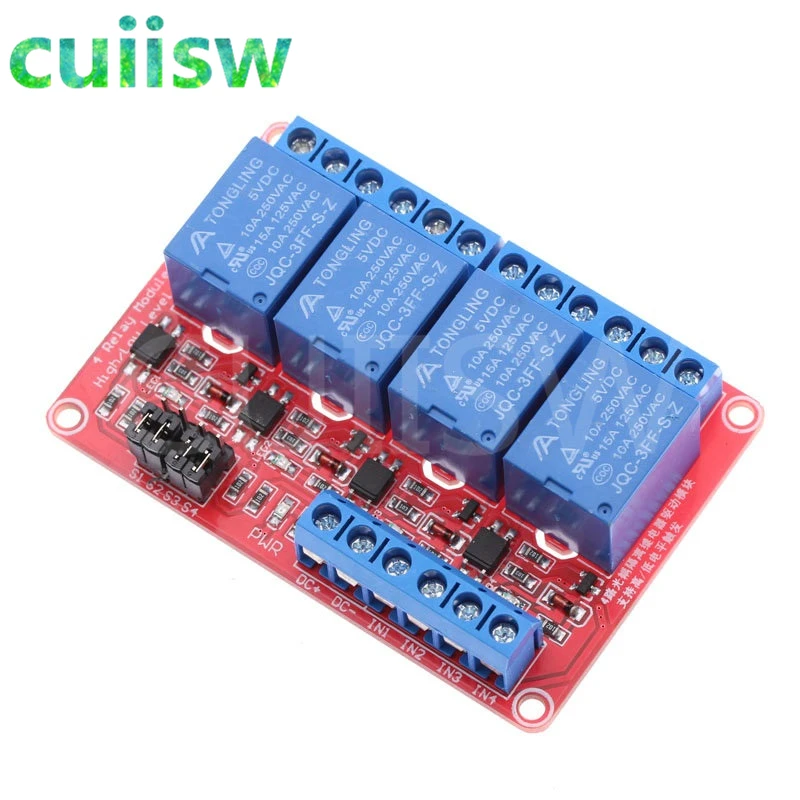

4-Канальный Релейный модуль с Оптрон
Описание:1. Максимальная нагрузка:AC 250 В/10A, DC30V/10A
2. Изоляция оптопары SMD, сильная способность к вождению, стабильная производительность; Триггер тока 5ма
3. Напряжение Модуля 5 В
4. Каждый модуль канала может быть установлен на высоком или низком уровне, вызванном перемычкой
5. Отказоустойчивый дизайн, даже если линия управления сломана, реле не будет работать
6. Индикатор питания (зеленый), 4 реле (красный)
7. Дизайн интерфейса удобен для пользователя, все интерфейсы доступны через Проводные клеммы прямого подключения, очень удобно
Порт модуля:1. Постоянный ток +: источник питания постоянного тока положительный
2. Постоянный ток-: отрицательный источник питания постоянного тока
3. В 1: канал 1 сигнальный триггер терминал
4. IN2: канал 2 сигнальный триггер терминал
5. IN3: триггер сигнала 3 канала
6. IN4: 4 канала триггер сигнала
Релейный выход:
1. NC1: канал 1, реле, нормально закрытый контакт.
2. COM1: канал 1 реле общего контакта.
3. NO1: канал 1, реле, нормально открытый контакт.
4. NC2: канал 2 реле нормально закрытый контакт.
5. COM2: канал 2 реле общего контакта.
6. NO2: канал 2 реле нормально открытый контакт.
7. NC3: канал 2 реле нормально закрытый контакт.
8. COM3: канал 2 реле общего контакта.
9. NO3: канал 2 реле нормально открытый контакт.
10. NC4: канал 2 реле нормально закрытый контакт.
11. COM4: канал 2 реле общего контакта.
12. NO4: канал 2 реле нормально открытый контакт.
Высокий и низкий уровень триггера вариант:1. S1: это опционный переключатель для реле канала 1.
2. S2: это опционный переключатель для реле канала 2.
3. S3: это опционный переключатель для канала 3 реле.
4. S4: это опционный переключатель для канала 4 реле.

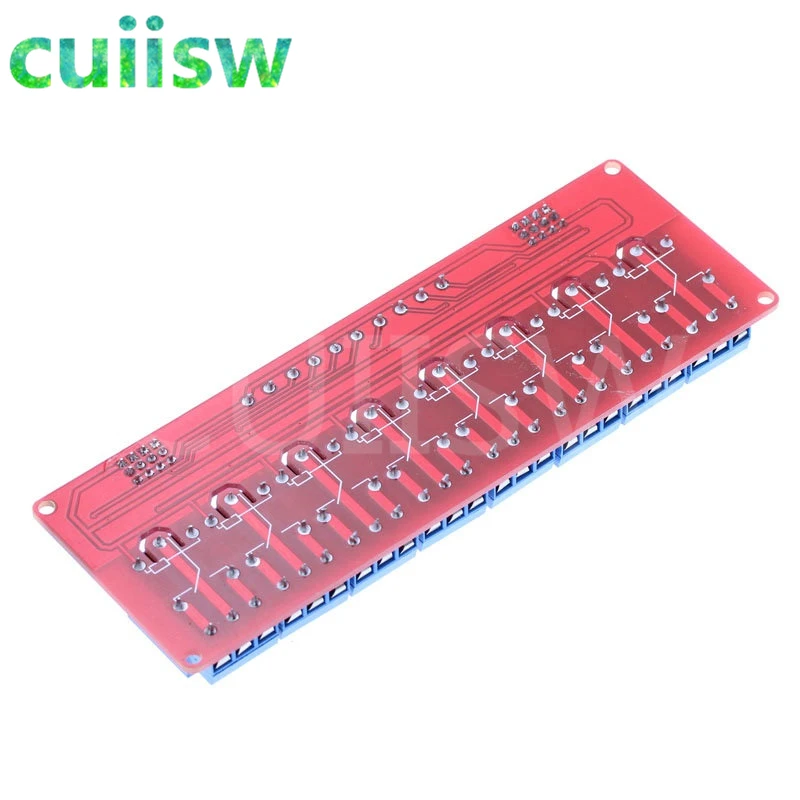

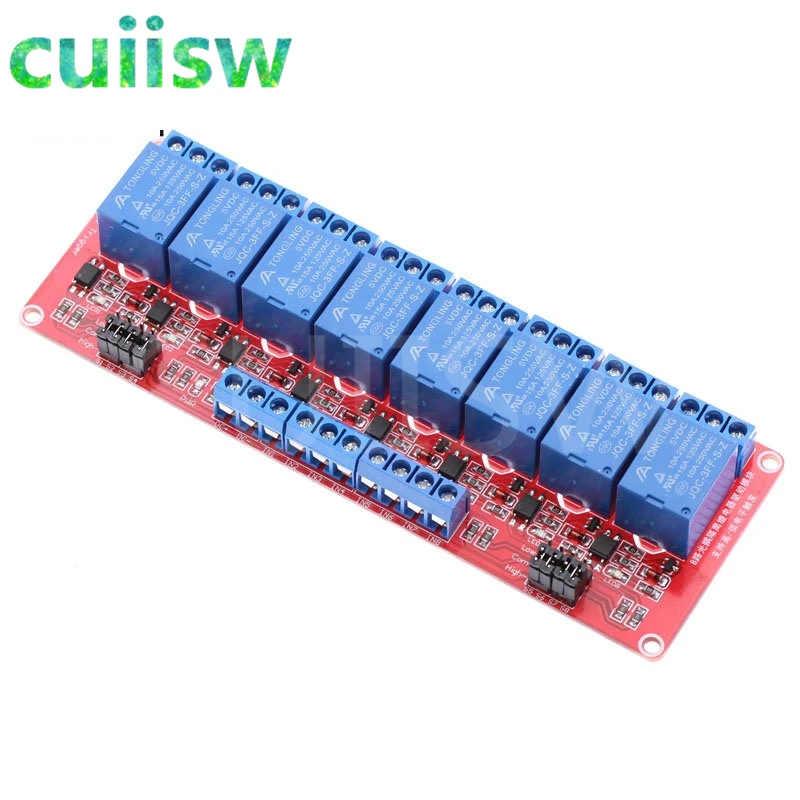

8-канальный релейный модуль с Оптрон
Особенности:1. Конструкция с двойным триггером, используйте специальный двухсторонний Драйвер IC.2. Сильная защита от помех, используйте диод постоянного тока для его защиты.3. Контактная часть реле принимает двойную линию ткани для большого тока, безопасный и надежный.4. Входное и выходное напряжение составляет 5,08 мм, проводка более удобна, подходит для управления ПЛК.5. Входные клеммы могут быть произвольно установлены на высоком и низком уровне, более гибкий режим управления.6. Оснащен крепежным винтовым отверстием, легко устанавливается.7. Каждый модуль может быть установлен на высоком или низком уровне, вызванном перемычкой.Характеристики:Материал: металлКрепежные болты отверстия: 4Диаметр отверстий: 3 ммНапряжение: 5 в 12 ВМаксимальная нагрузка: 250 В/10 А переменного тока, 30 В/10 А постоянного токаИнтерфейс:VCC: конец питанияGND: заземляющий ремешокCTR1-CTR8: триггер ввода сигналаВыходы:24 линейный интерфейс, интерфейс может быть непосредственно подключен ко всем проводам, удобный для пользователя.NO1-NO8: обычно открытые релейные интерфейсы, реле перед свободным после того, как тянуть коротко с COMCOM1-COM8: общий интерфейс релеNC1-NC8: нормально замкнутое реле интерфейса замыкается с COM назад, после пуста

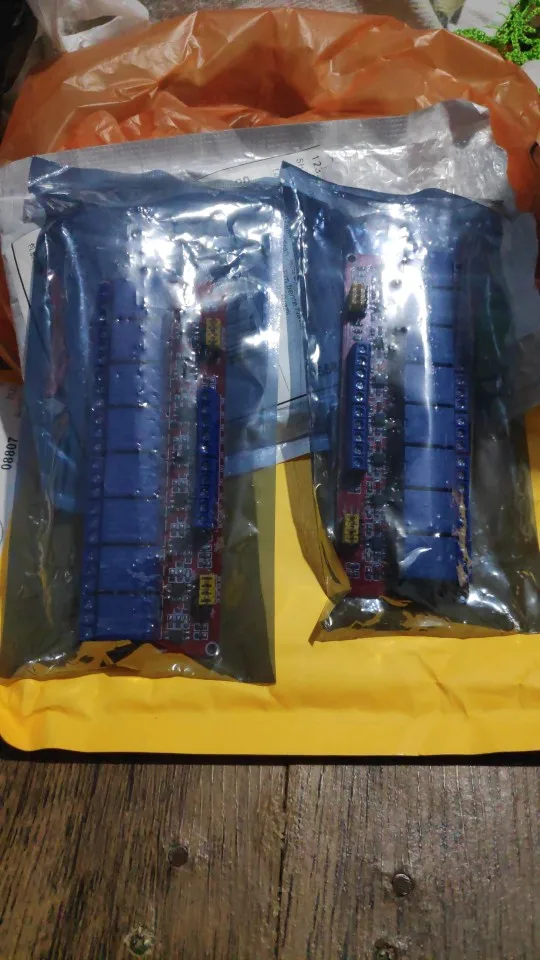

7 Отзывов
