Светодиодная лента для контроллера освещения с интерфейсом SPIDMX pixel 7Ax 4CH3Ax16CH 280128112812APA1022815

Примечание:

Программное обеспечение этого контроллера делится на две версии, V1 и V2.

Версия V2 контроллера дороже, чем версия V1.

Версия V1 имеет только Протокол ArtNet.

Версия V2 включает два протокола: ArtNet и sACN E1.31.

Обратите внимание:

Заводская программа V1 не может быть обновлена до программы V2.

Но Заводская программа V2 может быть обновлена до программы V1.

Программное обеспечение контроллера для этой ссылки-версия V1.

Если программное обеспечение контроллера вам нужна версия V2,

Пожалуйста, свяжитесь с нами при заказе.

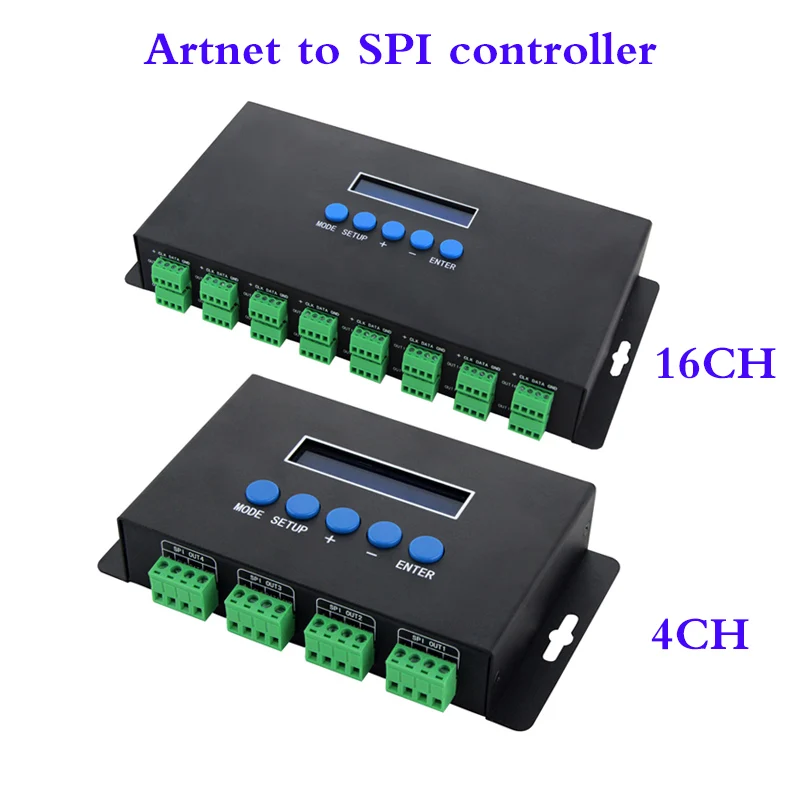

BC-204Предназначен для преобразования сигнала Ethernet в сигнал пикселя SPI, который предназначен для большого проекта с высокой плотностью пиксельный светильник, такой как матричный панельный светильник s, контурная лампа конструкции и т. Д. Помимо преобразования протоколов управления на основе Ethernet в различные светодиодный сигнал IC, он также Выводит сигнал DMX512 одновременно, Удобно для подключения различных типов светодиодных ламп и для достижения унифицированного контроля всех видов светодиодных ламп в одном и том же проекте.

Характеристики:

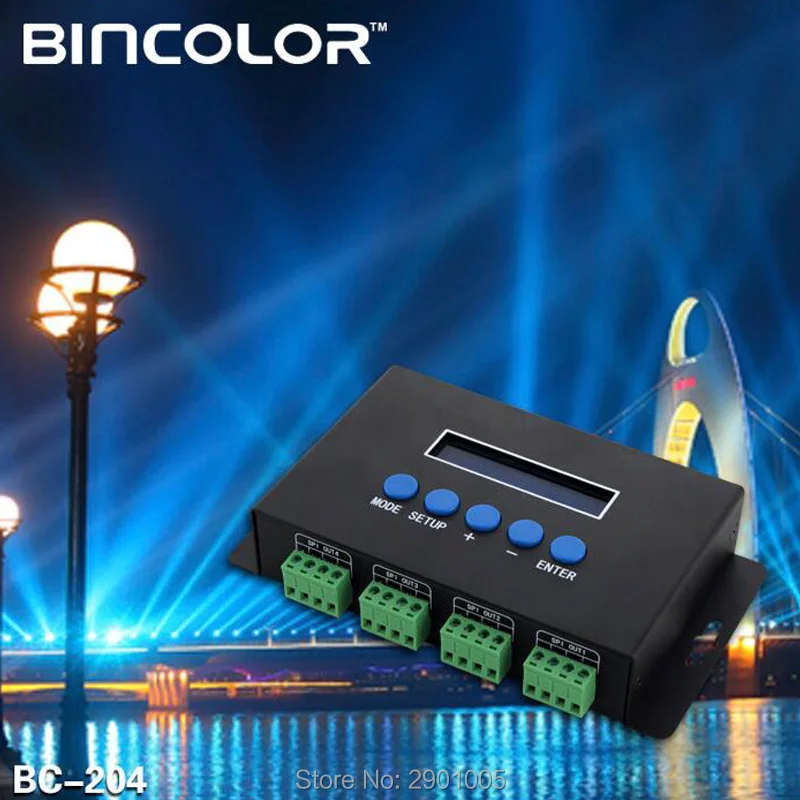

Модель: BC-204Рабочее напряжение: DC5-DC24VВыходной ток: 7A X 4CH (Встроенный предохранитель 7,5a)Протокол управления входом Ethernet: ArtNetIC управления выходом: 2811/2801/6803/3001/8806/APA102/9813/TM1814/SK6812 серияУправляемые пиксели: RGB:680 пикселей X4CH RGBW:512 пикселей X4CHВыход DMX512: один порт (1X51 2 канала)Рабочая температура: -20 ~ 55 ℃Размер изделия: L166 × W110 × H31 (мм)Вес (г. Вт) : 510 г

Основные особенности:

1. С ЖК-дисплеем и встроенным интерфейсом настройки веб-сервера, простота в эксплуатации.

2. Поддержка протокола Ethernet DMX ArtNet, может быть расширена до других протоколов.

3. Мульти SPI (TTL) выход сигнала, до 5440 пикселей управления.

4. Выход сигнала DMX512 в то же время, удобный для подключения различных типов светодиодной лампы.

5. Поддержка различных СВЕТОДИОДНЫЙ IC вождения, гибкое управление.

6. Поддержка онлайн обновления прошивки.

7. Используйте плагин DIP для легко изношенных деталей, пользователи могут восстановить повреждения, вызванные неправильной проводкой или коротким замыканием.

8. Встроенный Тестовый режим, с использованием сетевого интерфейса с индикаторным светильник, состояние работы ясно, когда на первый взгляд.

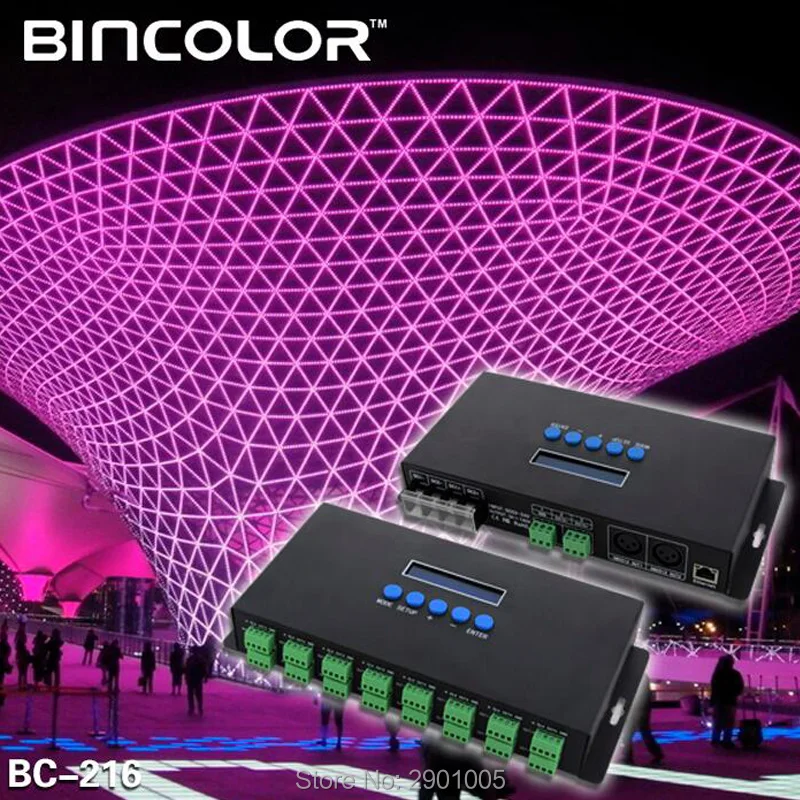

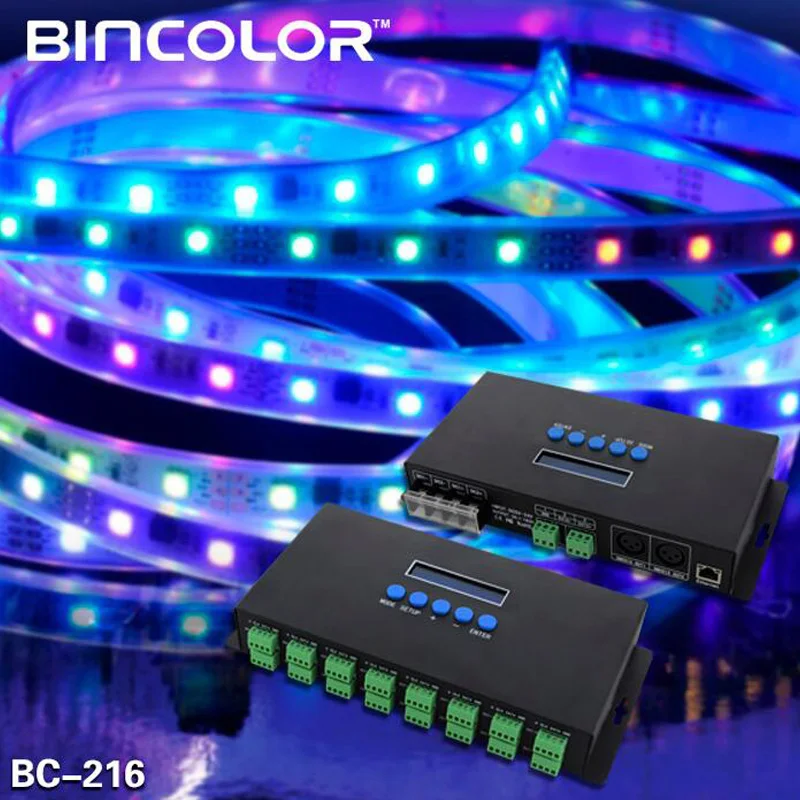

Характеристики:Модель:BC-216Рабочее напряжение: DC5-DC24VВыходной ток: 3A X 16CH (Встроенный предохранитель 5A)Протокол управления входом Ethernet: ArtNetIC управления выходом: 2811/2801/6803/3001/8806/APA102/9813/TM1814/SK6812 серияУправляемые пиксели: RGB:340 пикселей X16CH RGBW:256 пикселей X16CHВыход DMX512: два порта (2X51 2 канала)Рабочая температура: -20 ~ 55 ℃Размер изделия: L258 × W145 × H41 (мм)Вес (г. Вт): 1100 г

Пример применения:

В концерте использовался светильник Bincolor ArtNet-SPI pixel контроллер BC-204/216

Руководство по эксплуатации:
