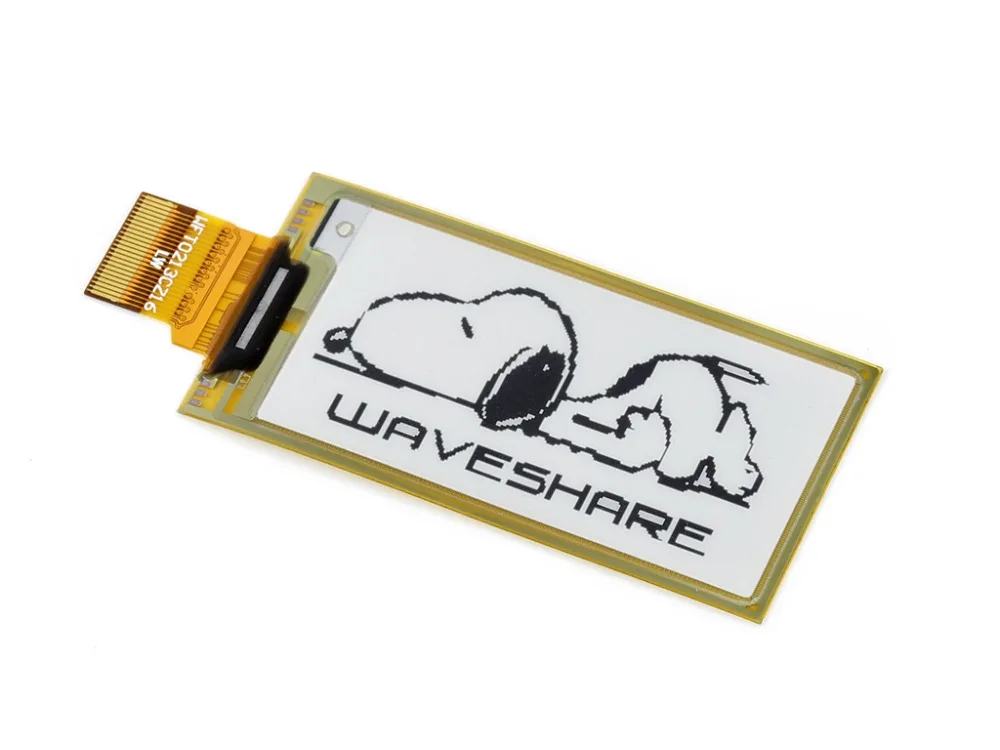

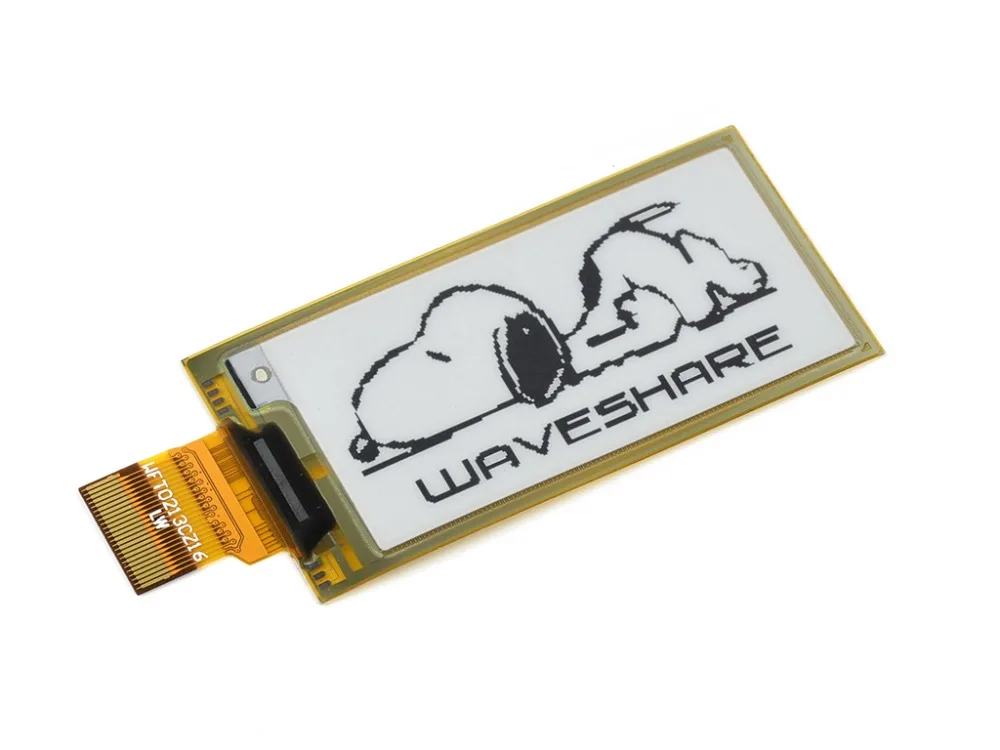

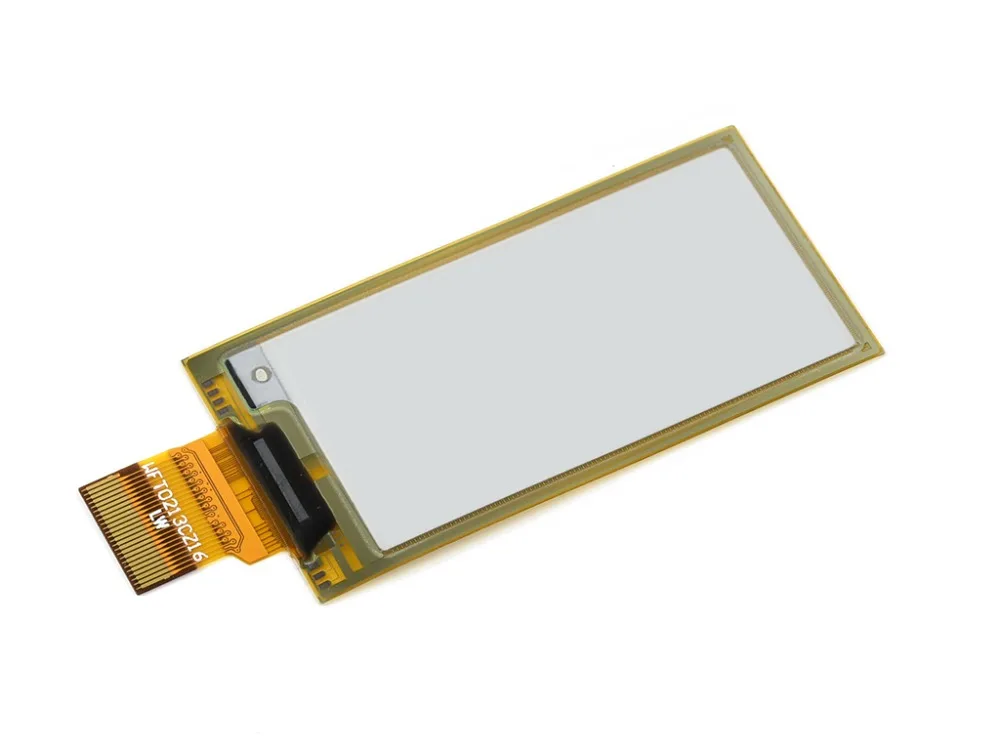

Waveshare 212x104 2,13 дюймовый гибкий E-Ink дисплей raw черныйбелый двухцветный e-paper panel SPI интерфейс для Raspberry Pi

Это гибкий E-Ink raw дисплей, 2,13 дюйма, разрешение 212x104, со встроенным контроллером, общаясь через SPI интерфейс, поддерживает частичное обновление.

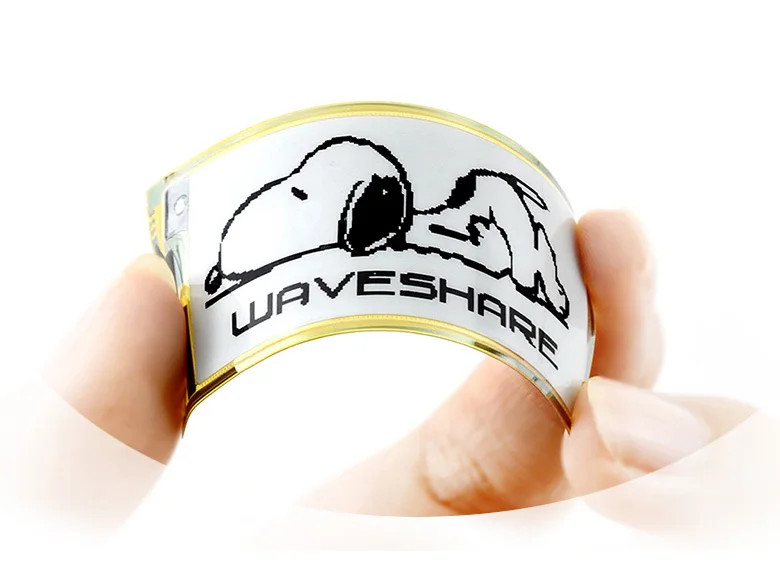

По сравнению с обычными e-Paper панелями, эта Гибкая панель позволяет сгибаться, не повреждая, и она тоньше и легче.

В сочетании с такими преимуществами, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для приложений, где требуется изогнутая поверхность дисплея, таких как промышленные инструменты, умные носимые устройства и так далее.

Гибкая электронная бумага, раздел дисплея сгибается (не сгибайте секцию FPC)

Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания

Ультра низкое энергопотребление, в основном мощность требуется только для освежения

Поставляется с ресурсами разработки и руководством (Схема платы драйвера, примеры для Raspberry Pi/Jetson Nano/Arduino/STM32)

Рабочее напряжение: 3,3 V

Интерфейс: 3-провод SPI, 4-провод SPI

Размер контура: 59,2 мм × 29,2 мм × 0,3 мм

Размер дисплея: 23,71 мм × 48,55 мм

Точка шаг: 0,229 × 0,228

Разрешение: 212 × 104

Цвет дисплея: черный, белый

Серый уровень: 2

Время полного обновления: 2s

Мощность обновления: 26,4 МВт (typ.)

Мощность в режиме ожидания: <0,017 МВт

Угол обзора: >170 °

Вики:Флуоресцентный (D)

Чтобы быстро начать работу с этим исходным дисплеем, пожалуйста, рассмотрите следующие платы драйверов:

Шляпа водителя из электронной бумаги(Универсальный)

Защитная пленка для электронной бумаги(Arduino/NUCLEO)

Электронная бумага ESP8266 плата драйвера(WiFi)

Электронная бумага ESP32 плата драйвера(WiFi / Bluetooth)

Электронная бумага NB-IoT/GPRS шляпа(NB-IoT / eMTC / GPRS)

Номер детали

Цвета

Серые весы

Разрешение

Размер дисплея (мм)

Размер контура (мм)

Время полного обновления (ов)

Частичное обновление

Интерфейс

1,02 дюймовая электронная бумага

Черный, белый

2

128 × 80

21,76 × 14,00

32,6 × 18,6

2

√

SPI

1,54 дюймовая электронная бумага

Черный, белый

2

200 × 200

27,60 × 27,60

31,8 × 37,3

2

√

SPI

1,54 дюймовая электронная бумага (B)

Красный, черный, белый

2

200 × 200

27,60 × 27,60

31,8 × 37,3

8

×

SPI

1,54 дюймовая электронная бумага (C)

Желтый, черный, белый

2

152 × 152

27,51 × 27,51

31,8 × 37,3

27

×

SPI

2,13 дюймовая электронная бумага

Черный, белый

2

250 × 122

48,55 × 23,71

59,2 × 29,2

2

√

SPI

2,13 дюймовая электронная бумага (B)

Красный, черный, белый

2

212 × 104

48,55 × 23,71

59,2 × 29,2

15

×

SPI

2,13 дюймовая электронная бумага (C)

Желтый, черный, белый

2

212 × 104

48,55 × 23,71

59,2 × 29,2

15

×

SPI

2,13 дюймовая электронная бумага (D)

Черный, белый

2

212 × 104

48,55 × 23,71

59,2 × 29,2

2

√

SPI

2,7 дюймовая электронная бумага

Черный, белый

2

264 × 176

57,29 × 38,19

70,4 × 45,8

6

×

SPI

2,7 дюймовая электронная бумага (B)

Красный, черный, белый

2

264 × 176

57,29 × 38,19

70,4 × 45,8

15

×

SPI

2,9 дюймовый e-Бумага

Черный, белый

2

296 × 128

66,89 × 29,05

79,0 × 36,7

2

√

SPI

2,9 дюймовый e-Бумага (B)

Красный, черный, белый

2

296 × 128

66,89 × 29,05

79,0 × 36,7

15

×

SPI

2,9 дюймовый e-Бумага (C)

Желтый, черный, белый

2

296 × 128

66,89 × 29,05

79,0 × 36,7

15

×

SPI

2,9 дюймовый e-Бумага (D)

Черный, белый

2

296 × 128

66,90 × 29,06

79,0 × 36,7

2

√

SPI

4,2 дюймовый e-Бумага

Черный, белый

2

400 × 300

84,80 × 63,60

90,1 × 77,0

4

×

SPI

4,2 дюймовый e-Бумага (B)

Красный, черный, белый

2

400 × 300

84,80 × 63,60

90,1 × 77,0

15

×

SPI

4,2 дюймовый e-Бумага (C)

Желтый, черный, белый

2

400 × 300

84,80 × 63,60

90,1 × 77,0

15

×

SPI

5,83 дюймовая электронная бумага

Черный, белый

2

600 × 448

118,80 × 88,26

125,4 × 99,5

3,5

×

SPI

5,83 дюймовая электронная бумага (B)

Красный, черный, белый

2

600 × 448

118,80 × 88,26

125,4 × 99,5

14

×

SPI

5,83 дюймовая электронная бумага (C)

Желтый, черный, белый

2

600 × 448

118,80 × 88,26

125,4 × 99,5

26

×

SPI

6 дюймов HD e-Бумага

Черный, белый

16

1448 × 1072

122,40 × 90,60

138,4 × 101,8

<1

√

Параллельный порт

7,5 дюймовый e-Бумага

Черный, белый

2

800 × 480

163,20 × 97,92

170,2 × 111,2

5

×

SPI

7,5 дюймовый e-Бумага (B)

Красный, черный, белый

2

800 × 480

163,20 × 97,92

170,2 × 111,2

16

×

SPI

7,5 дюймовый e-Бумага (C)

Желтый, черный, белый

2

640 × 384

163,20 × 97,92

170,2 × 111,2

16

×

SPI

7,8 дюймовый e-Бумага

Черный, белый

16

1872 × 1404

158,18 × 118,64

173,8 × 127,6

<1

√

Параллельный порт

9,7 дюймовый e-Бумага

Черный, белый

16

1200 × 825

202,8 × 139,43

218,8 × 156,43

<1

√

Параллельный порт

10,3 дюймовый e-Бумага (D)

Черный, белый

16

1872 × 1404

209,66 × 157,25

227,7 × 165,8

<1

√

Параллельный порт

12,48 дюймовая электронная бумага

Черный, белый

2

1304 × 984

252,98 × 190,90

261,5 × 211,0

<8

×

SPI

12,48 дюймовая электронная бумага (B)

Красный, черный, белый

2

1304 × 984

252,98 × 190,90

261,5 × 211,0

<16

×

SPI
