Направляющая SBR16 3007001100 мм + шариковый винт SFU1605 3507501150 мм с гайкой + 3x BKB12 + соединитель 6,35x10 мм

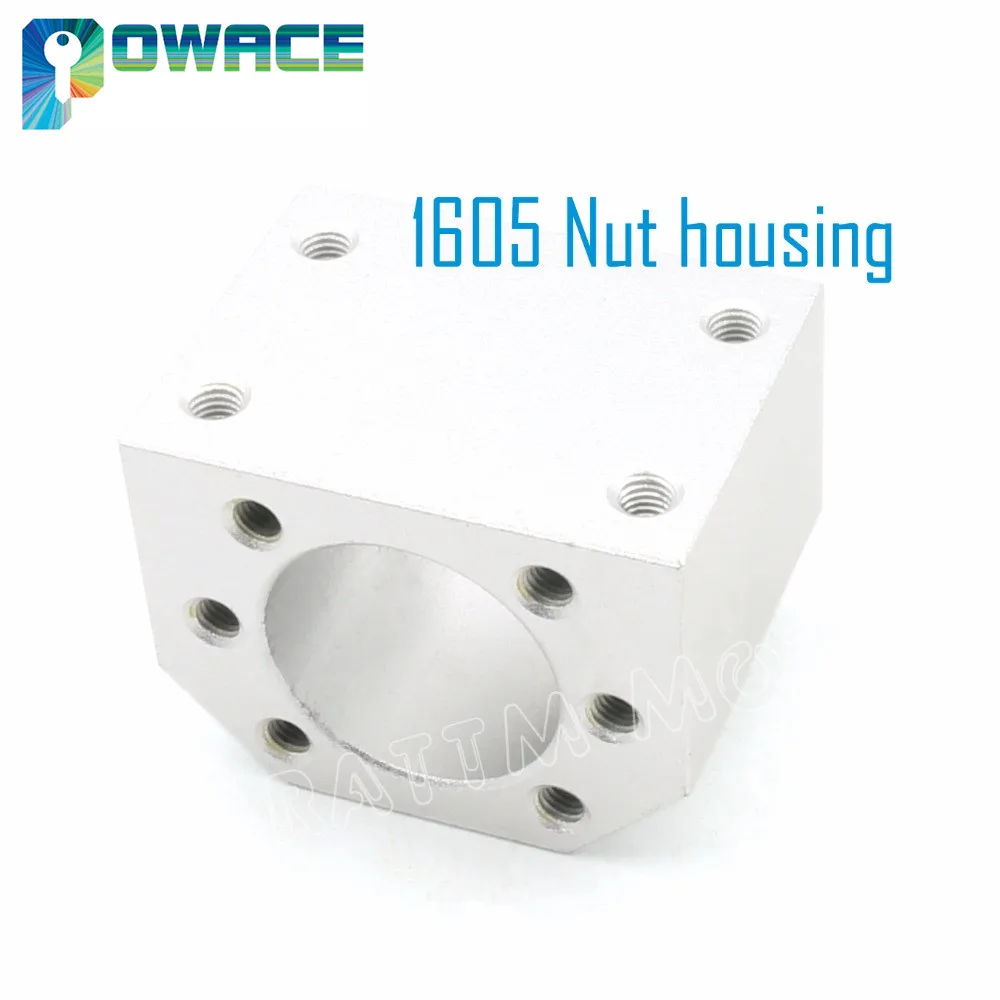

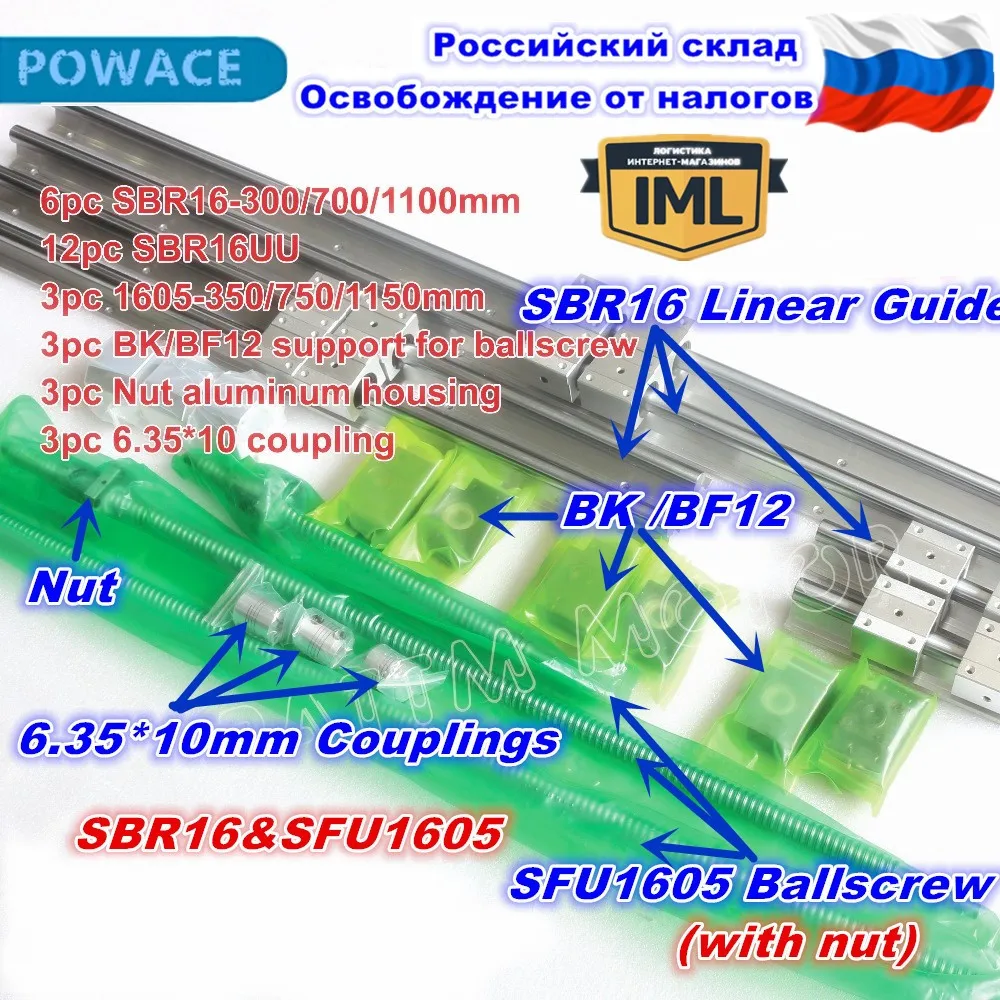

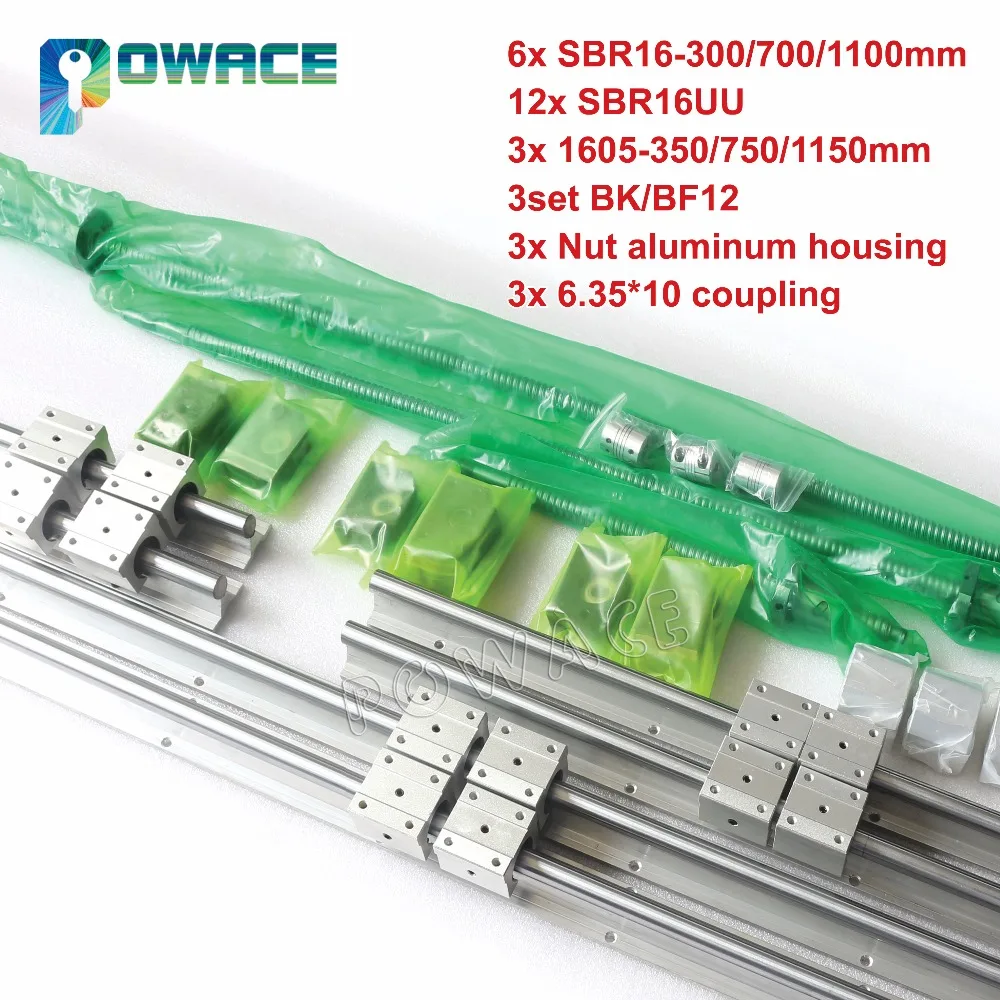

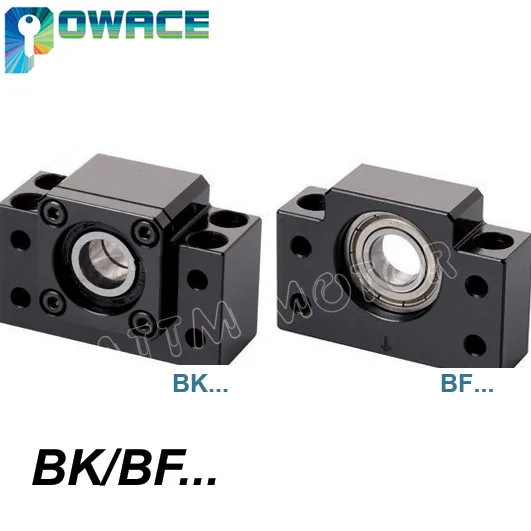

2 xSBR16-300mmЛинейная направляющая 2 xSBR16-700mmЛинейная направляющая 2 xSBR16-1100mmЛинейная направляющая 12 xSBR16UUЛинейные блоки 3x SFU / RM1605-350/750/1150 мм-С концевой обработкой 3 xBK /BF12Опора шарикового винта (Со стопорными гайками и стопорными кольцами) 3x6,35 мм * 10 мм муфты 3 x Алюминиевый корпус с гайкой

Это может быть изменено, необходимо предоставить чертежи.

Описание товара:

Класс: C7

Диаметр винта: 16 мм

Шаг винта (вывод): 5 мм

Длина винта: 350/750/1150 мм

Размеры опорных направляющих SBR:

Номер модели Диаметр вала Основные размеры Монтажный размер Вес (кг/м) H Е W L F Т К J H1 & Тета; Б Н П S1 S2 SBR12RAIL 12 20,46 17 34 1000 15 4,5 9,8 15 6 80 ° 25 50 100 4,5 M4 1,59 SBR16-RAIL 16 25 20 40 1000 17,8 5 11,7 18,5 8 80 ° 30 25 150 5,5 M5 2,55 SBR20-RAIL 20 27 22,5 45 1000 17,7 5 10 19 8 50 ° 30 25 150 5,5 M6 3,5 SBR25-1000L 25 33 27,5 55 1000 21 6 12 21,5 8 50 ° 35 25 200 6,5 M6 5,3

Закаленные и CHROM-PLATED валы/круглые направляющие установлены на алюминиевых направляющих.

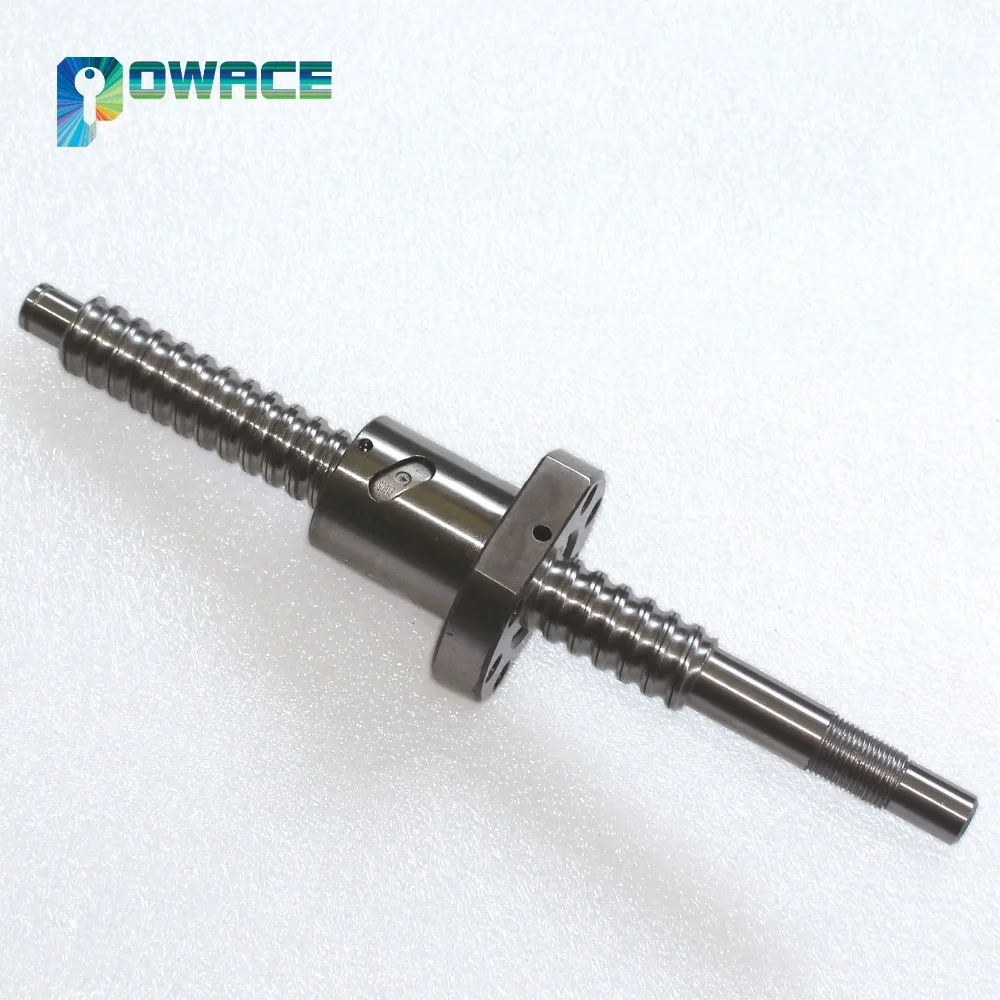

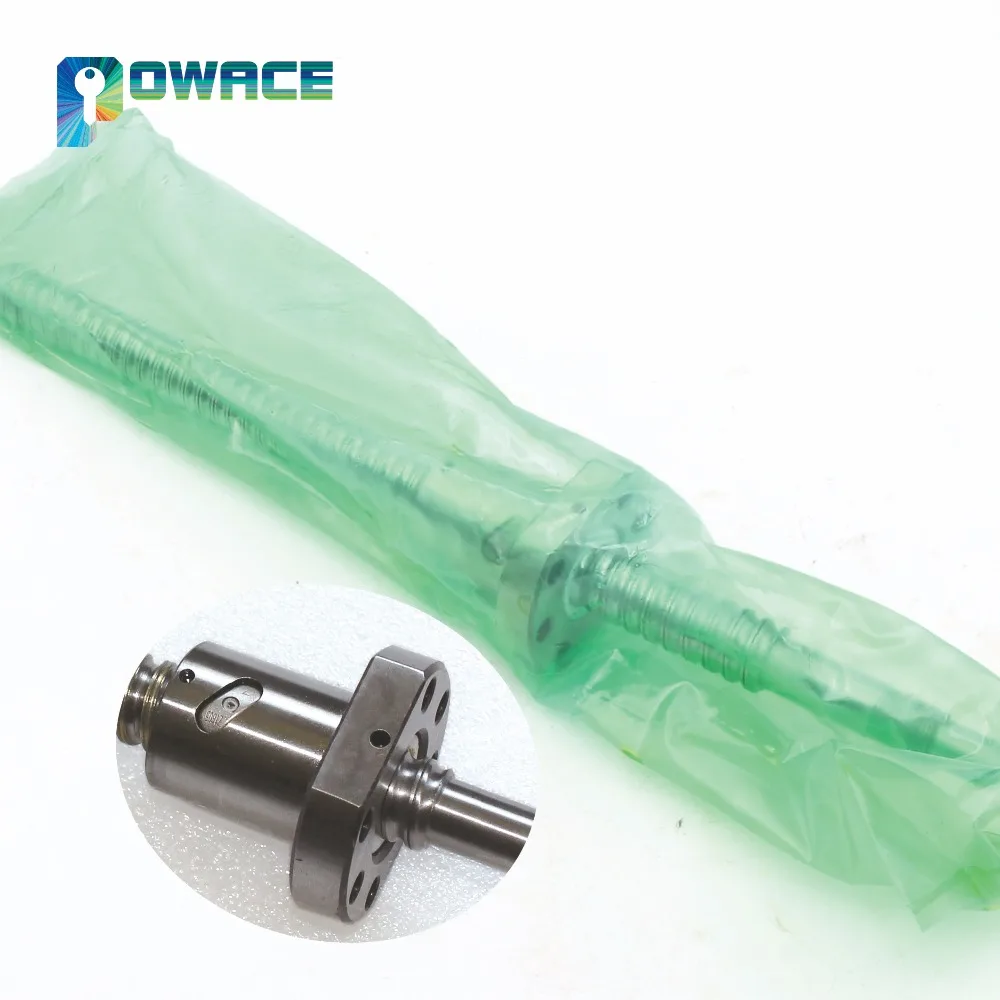

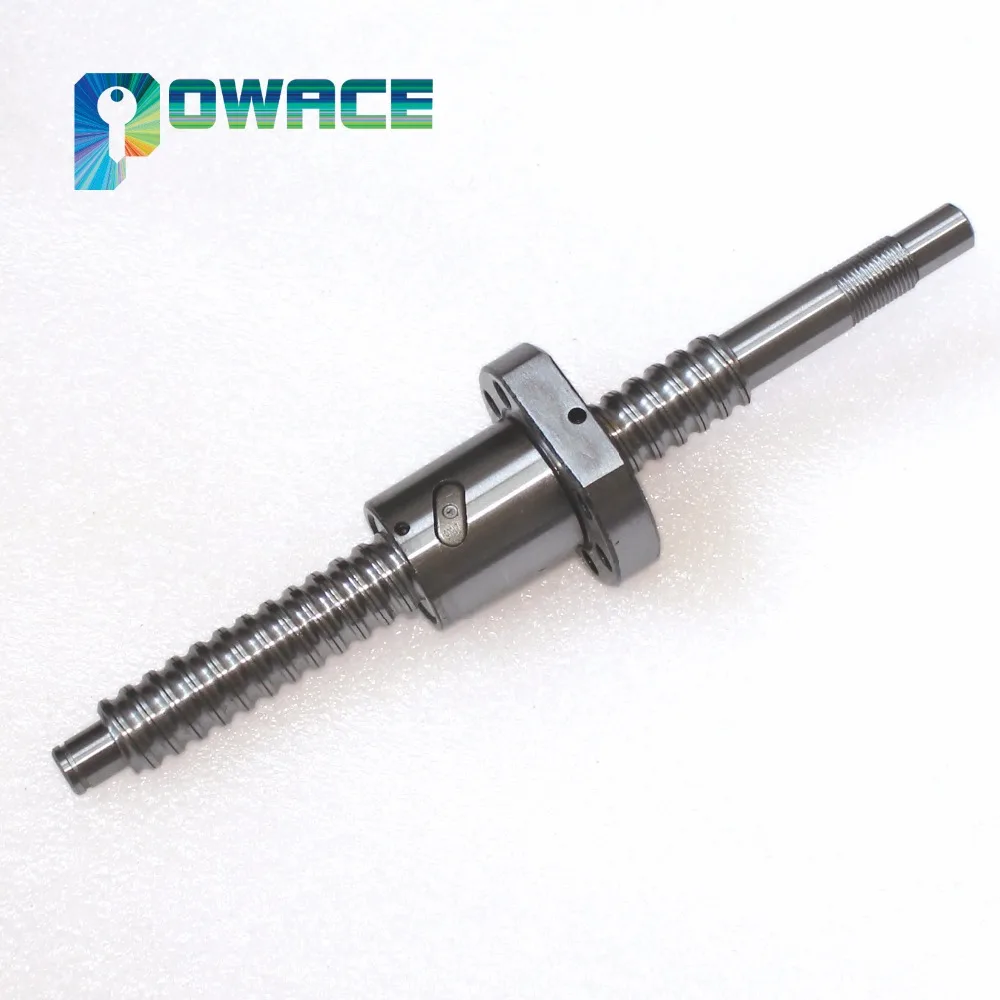

Данные шарикового винта:

Тип Dia. d Свинец Шар Dia. D А Б L W Х H Масло Q Поверните * куркуис Dyn. kgf Ca Sta. kgf Coa Жесткость Кгс/мкм К SFU1605 16 5 3,175 28 48 10 42 38 5,5 40 M6 2,5*1 780 1790 20 SFU1610 16 10 3,175 28 48 10 56 38 5,5 40 M6 1,5*1 721 1249 15 SFU2005 20 5 3,175 36 58 10 42 47 6,6 44 M6 2,5*2 1130 2380 25 SFU2505 25 5 3,175 40 62 10 51 51 6,6 48 M6 2,5*2 1280 3110 35 SFU2510 25 10 4,762 40 62 15 85 51 6,6 48 M6 1,5*1 1944 3877 33
