MIDI Музыкальный инструмент плата звуковая разработка модуль аудио устройства Аксессуары для Aduino

PS: цвет этой доски изменился наЗеленый.

Другие функции и размеры не изменились. Если вы возражаете, пожалуйста, не размещайте заказ.

MIDI Музыкальный инструмент плата звуковой модуль разработки аудио устройств аксессуары для Aduino

Описание товара

Хотите, чтобы в вашем следующем проекте был музыкальный талант? Или, если вы хотите, чтобы ваш проект достиг крутого звука, нам повезло, что наш музыкальный инструмент поможет Вам воплотить мечту самым простым способом. Вам нужно только простое подключение между аудиоустройством к плате, и затем вы можете воспроизвести звук с помощью некоторых последовательных инструкций.

Доска состоит из двух звуковых диапазонов, GM1 и GM2, с выходом до сотен звуков, включая звук различных фортепиано, деревянной трубки, медной трубки и перкуссии, синтез, спецэффекты, И так далее.

Технические параметры

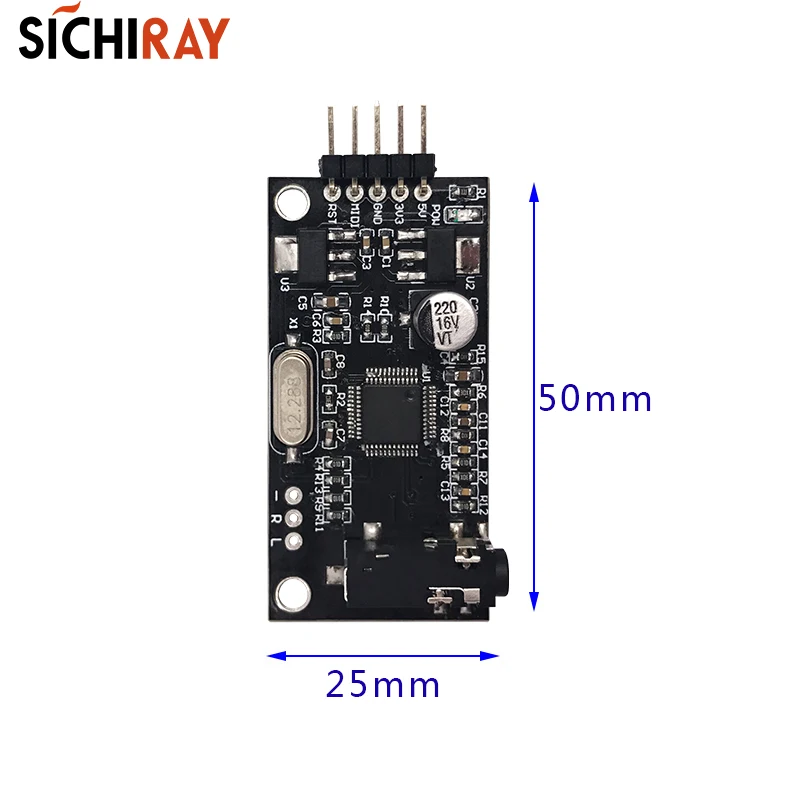

-Размер: 50 мм × 25 мм

-Вес: 9 г

-Питание: 5 В/3,3 В

-Передача данных: Последовательная связь

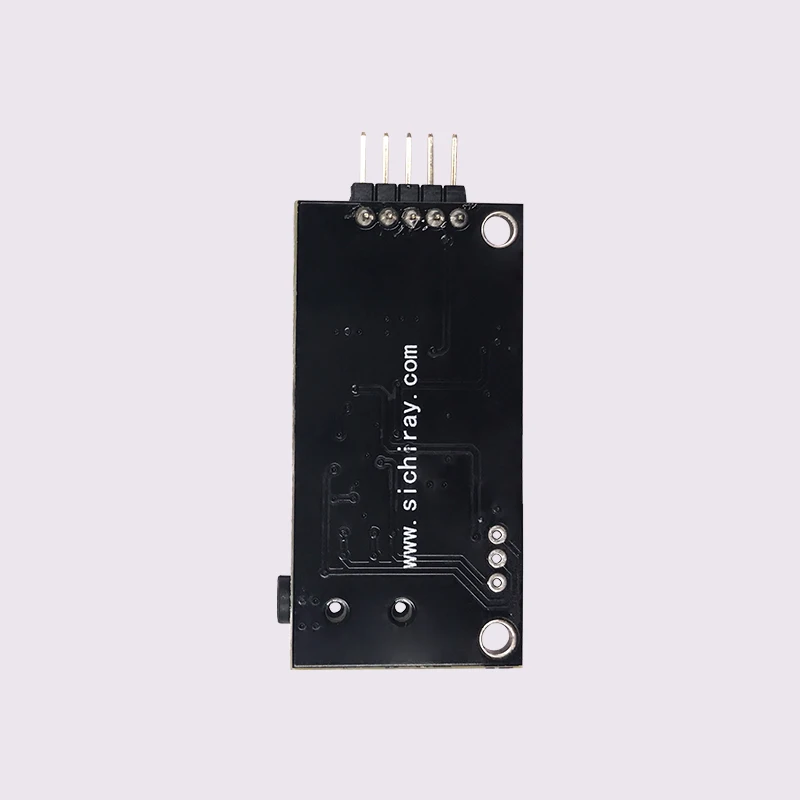

Изображения изделия

Направление использования

1. Подготовка материалов

Помимо доски, вам предстоит подготовить еще 2 вещи самостоятельно:

-Громкоговоритель или любое другое аудиоустройство с аудиолинией 3,5 мм

-Плата Arduino UNO

2. Соедините детали выше вместе, как показано ниже:

5 V - 5 V pin на плате Arduino соединяется с VCC pin на музыкальной плате

GND - GND pin на плате Arduino соединяется с GND pin на музыкальной плате

D 3 - Arduino soft serial port T X pin (D 3 pin) соединяется с MIDI pin на музыкальной плате.

D 4 - D 4 pin на плате Arduino соединяется с pin-кодом сброса на музыкальной плате.

3. Вставьте аудиокабель, откройте громкоговоритель и загрузите программу на панель управления Arduino UNO. После загрузки программы нажмите кнопку сброса на плате Arduino UNO. В это время вы должны услышать серию звуков, которые кажутся пораженными. Если вы не слышите его, пожалуйста, проверьте, является ли громкость слишком маленькой или соединение звуковой линии.
