Меры предосторожности:
Если качество воды слишком плохое, добавьте фильтр на входе.
Не используйте больше, чем Диапазон потока
Особенности:
1. Этот продукт имеет светильник и гибкий внешний вид, небольшой размер и прост в установке.
2. Внутренняя часть крыльчатки оснащена бусинами из нержавеющей стали, которые всегда износостойкие.
3. Уплотнительное кольцо принимает верхнюю и нижнюю силовую структуру и никогда не протекает.
4. Элемент Холла импортируется из Германии и инкапсулируется с помощью горшкового клея, чтобы предотвратить попадание воды и никогда не стареть.
5. Все сырье соответствует стандартам ROHS
Информация о продукте:

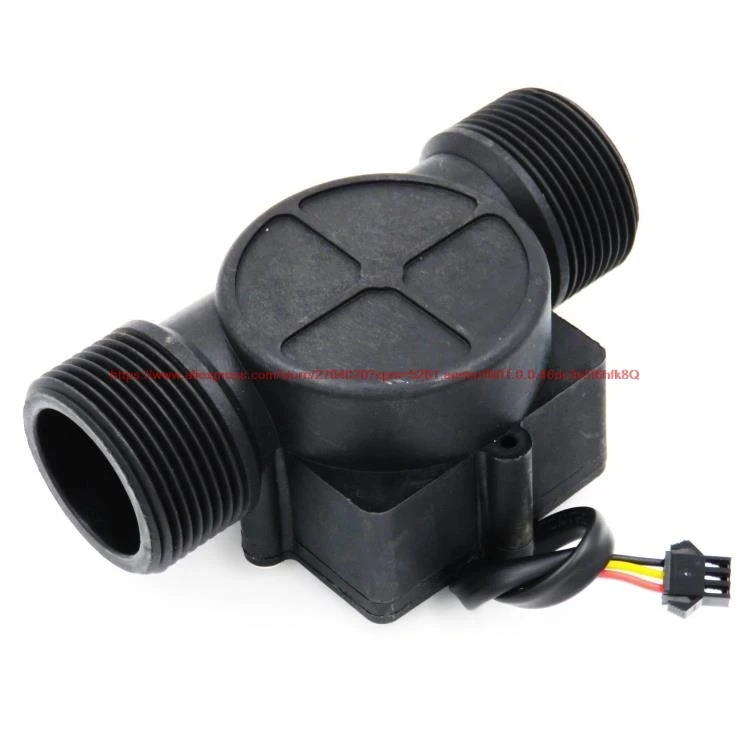

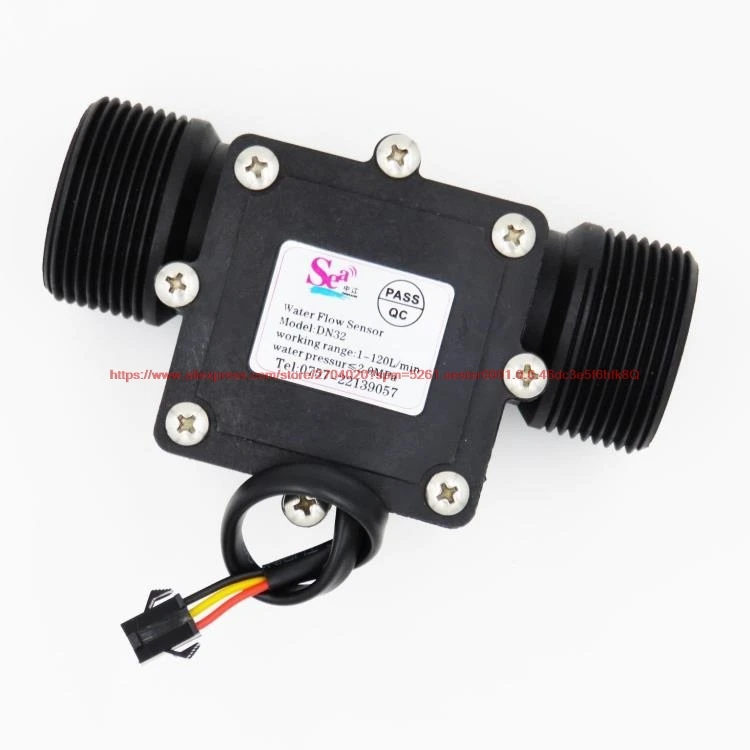

Датчик расхода воды в основном состоит из пластикового корпуса клапана, ротора потока воды в сборе и датчика холла. Он устанавливается на входе воды в конце водонагревателя для обнаружения потока воды. Когда вода проходит через ротор потока воды в сборе, магнитный Ротор вращается и скорость вращения меняется с изменением скорости потока. Датчик Холла выводит соответствующий импульсный сигнал и подключается к контроллеру. Устройство определяет размер потока воды и регулирует его.
Меры предосторожности по использованию:
Серьезные удары и химические атаки строго запрещены.
Строго запрещено бросать или сталкиваться.
Установите вертикально, с наклоном не более 5 градусов.
Средняя температура не должна превышать 1200С.
Во-вторых, схема формы выходного сигнала: квадратная волна
В-третьих, метод свинцовой линии:
1 красный в соединен с положительным полюсом
2 желтая Выходная сигнальная линия
3 Черный GND подключен к отрицательному
Частота: F = 0,45 * Q(L/Min) ошибка: ± 2% напряжение: 3,5-24vdc, ток не может превышать 10 мА,
Четвертое: Технические параметры
Область применения: подходит для водонагревателей, машин для кредитных карт, автоматических торговых автоматов для воды и другого оборудования для измерения расхода!
1, что является самым низким Номинальное рабочее напряжение: DC4.5 5V-24V
2, максимальный Рабочий ток: 15 мА (DC5V)
3. Диапазон рабочего напряжения: DC5-18V
4. Грузоподъемность: ≤ 10 мА (5 В постоянного тока)
5. Диапазон температур: ≤ 80 °C
6. Диапазон использования влажности: 35% ~ 90% относительной влажности (без глазури)
7, допустимое давление: давление воды ниже 1,75 МПа
8. Температура хранения: -25 ~ + 80 ° C
9, Влажность хранения: 25% ~ 95% относительной влажности
V. В соответствии с техническими требованиями
1. Выход импульсный высокого уровня:> 4,5 В постоянного тока (входное напряжение DC 5 V)
2. Выход импа Ульс низкого уровня по уровню поверхности: <0,5 В постоянного тока (входное напряжение DC 5 V)
3. Точность: (поток-импульсный выход) 2 ~ 120 л/мин ± 1%
4, выходной импульсный Рабочий цикл: 50 ± 10%
5, время подъема на выходе: 0.04μS
6, время выхода: 0,18 мкс
7. Характеристики потока-импульса: горизонтальная частота импульса (Гц) = [0,45 * Q] ± 2% (тест уровня) (Q-поток L/мин)
8. Ударопрочность: продукт хорошо упакован, без падения с высоты 50 см X, Y, Z направления на бетонную поверхность без аномалий, точность меняется в пределах 10%.
9. Сопротивление изоляции: сопротивление изоляции между датчиком Холла и корпусом медного клапана составляет 100 МОм или более. (Постоянный ток 500 В)
10, термостойкость: помещается в 80 ± 3 ° C среде в течение 48 ч, возврат к нормальной температуре 1-2 ч без отклонений, и части без трещин, слабее, расширение, деформации и других явлений, точность меняется в пределах 10%.
11. Холодное сопротивление: помещается в среде-20 ± 3 °C в течение 48 ч, возвращаясь к нормальной температуре в течение 1-2 ч без аномалий, и детали не имеют трещин, слабой, расширения, деформации и т. д., и точность меняется в пределах 10%.
12, влагостойкость: 40 ± 2 ° C, относительная влажность 90% ~ 95% RH помещается в окружающей среде в течение 72 ч, сопротивление изоляции составляет 1 МОм или более.
13. Сила тяги: нанесение 10N тяговое усилие в течение 1 минуты на линии свинца, отсутствие ослабления или поломки и отсутствие изменений в производительности.
14. Долговечность: при нормальной температуре от входа воды вводится 0,1 МПа для включения 1S и 0.5S отключен для одного цикла. Тест 300000 раз без ненормальность ....
