Модуль датчика дальномера TFmini-S Lidar, одноточечный модуль микродиапазона для интерфейса Arduino Pixhawk 4,5-6 в UART I2C
Описание:

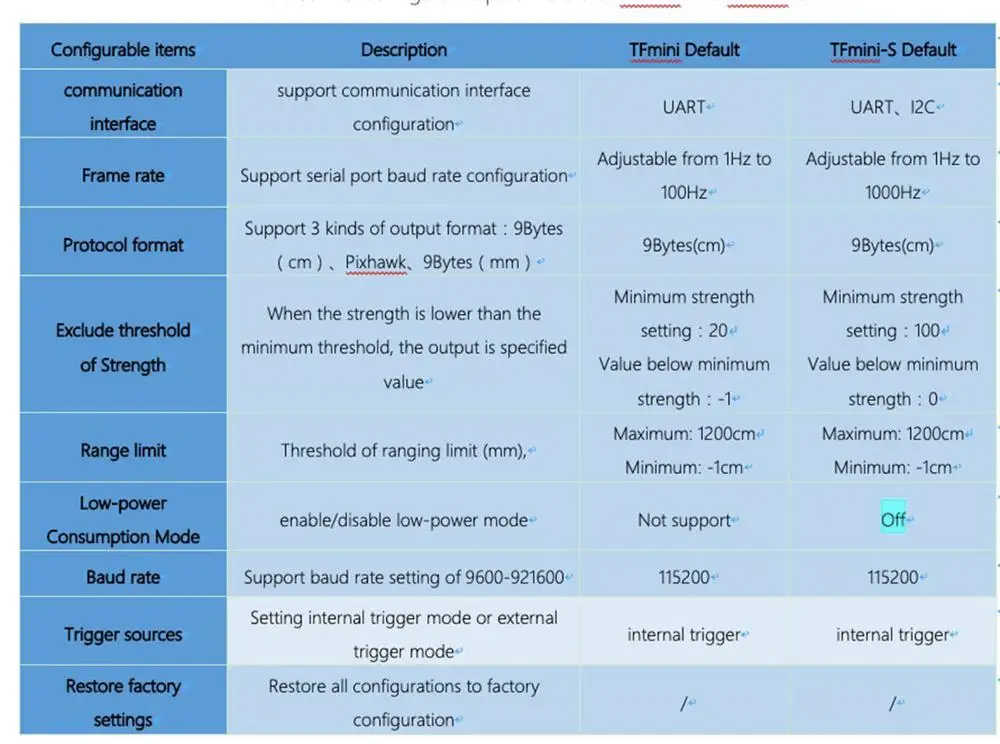

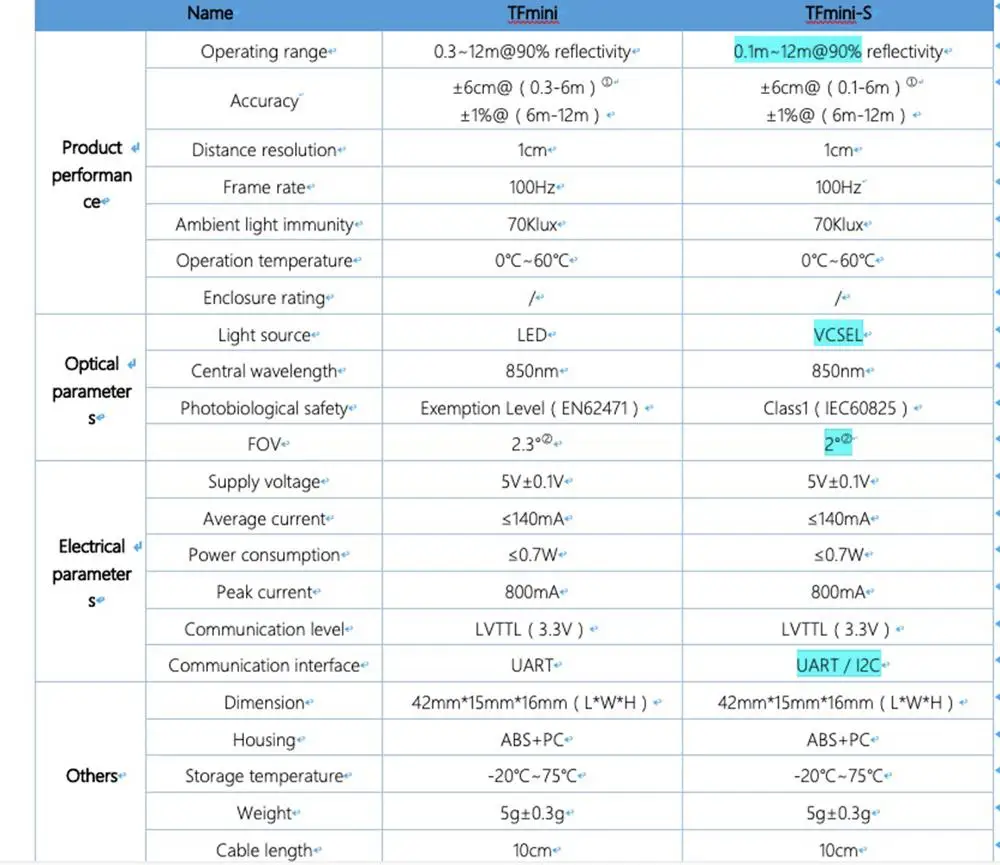

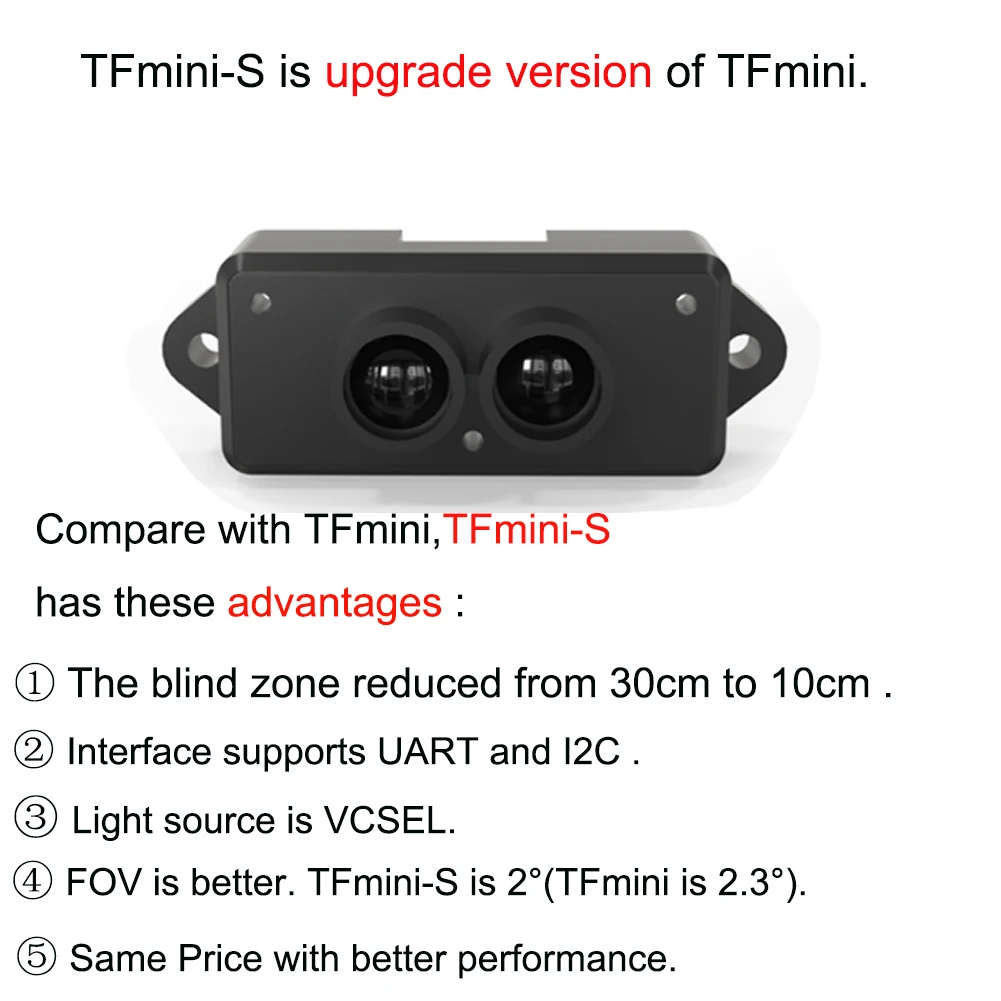

TFmini-S-это улучшенная версия TFmini, это одноточечный модуль микродиапазона и может широко использоваться при комплексном применении различных дронов, бла, роботов и промышленного оборудования. Он основан на принципе ToF (время полета) и интегрирован в уникальную оптическую и электрическую конструкцию для достижения стабильного, точного, высокой чувствительности и высокоскоростного определения расстояния.

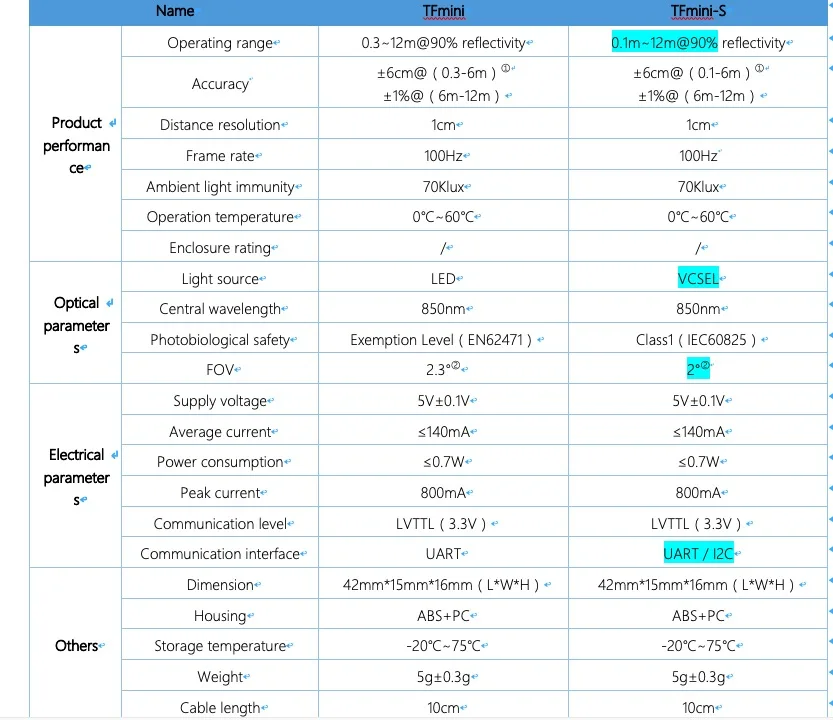

Особенности:
Рабочий диапазон: 0,1-12 м
Максимальный рабочий диапазон при 10% отражательной способности: 5 м
Применимый диапазон напряжения: 4,5-6 в
Среднее потребление энергии: 0,12 Вт
FOV : 2 °
Интерфейс связи: UART/I2C
Электромагнитная совместимость (EMC):EN 55032 класс B
Скорость передачи: 115200
Бит данных: 8
Стоп-бит: 1
Четность бит: 0
Минимальное разрешение: 5 мм
Частота: 100 Гц (1-1000 Гц регулируемая)
Источник светильник: VCSEL
Длина волны: 850 нм
Рабочая температура: 20-60 °C
Светочувствительсветильник: Люкс
Точность: 1% (менее 6 м), 2% (6 м-12 м)
Размер: 42 мм * 15 мм * 16 мм
Вес: 6,1 г
Сертификация: CE,FCC,ROHS

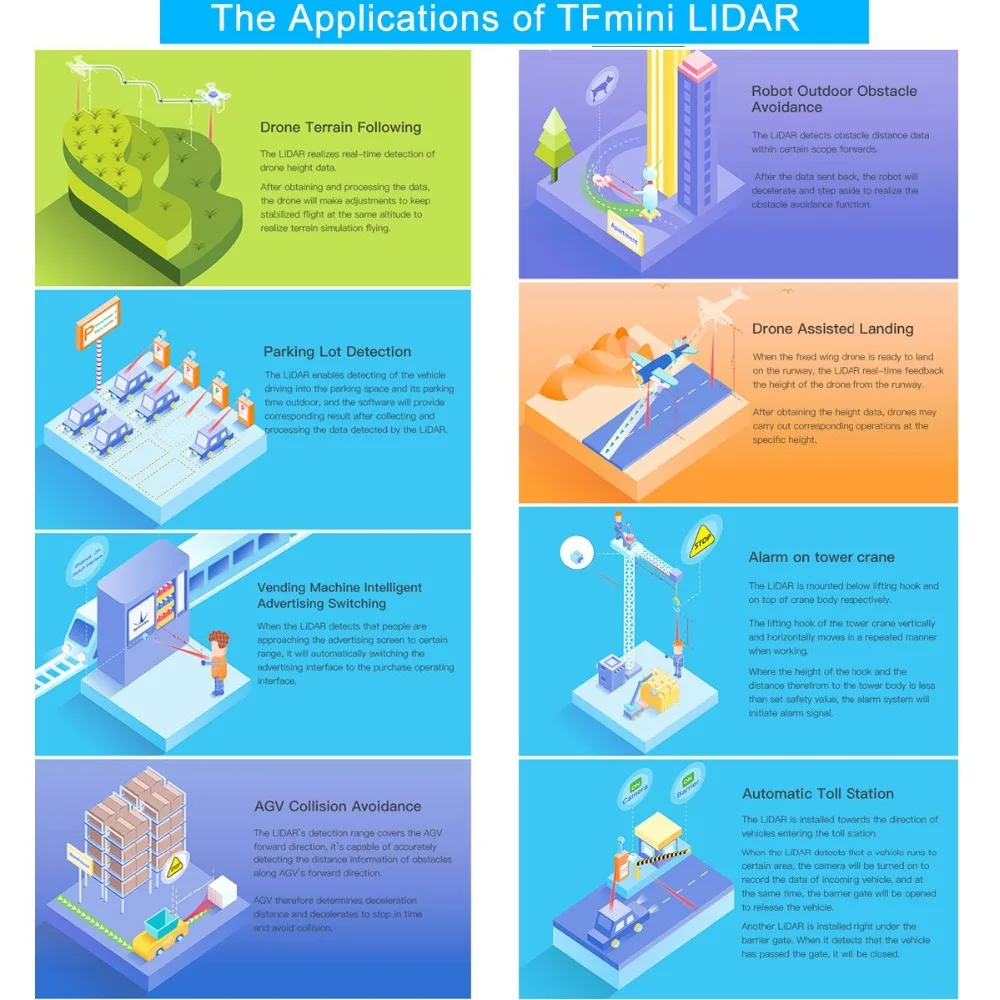

Основные области применения:
Мониторинг трафика
Обнаружение препятствий
Измерение уровня
Умное устройство
Безопасность и предотвращение препятствий
Удержание высоты дрона и определение местности
Датчики управления и безопасности машины
Прибор для измерения расстояния
FAQ
В1: TFmini-S доступен с напряжением 3,3 В или другим источником питания?
О1: извините, пока недоступен. Стандартный источник питания TFmini-S составляет 5 ± 0,1 в. Если у вас есть какие-либо дополнительные требования, пожалуйста, свяжитесь с нашим менеджером по продажам, чтобы проконсультироваться по вопросам индивидуального дизайна.
В2: TFmini-S нагревается через некоторое время. Он сломан?
О2: Это нормальное рабочее состояние продукта. Температура чипа и печатной платы слегка повышается после непрерывной работы, что является обычным чехлом.

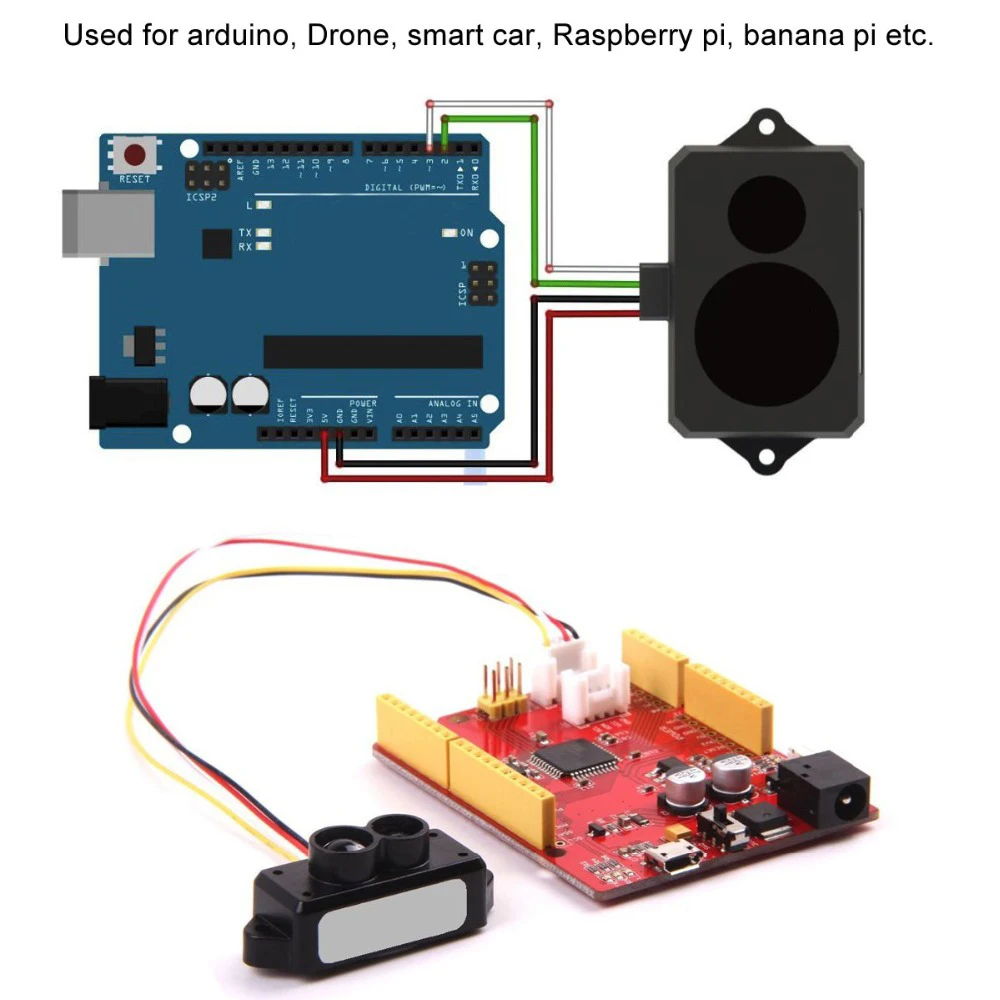

В3: Может ли TFmini-S быть подключен к Arduino или Raspberry Pi для использования?
Ответ 3: Да, можно. TFmini-S принимает последовательный протокол связи, чтобы он мог подключаться к любой плате управления, поддерживающей связь с последовательным портом.

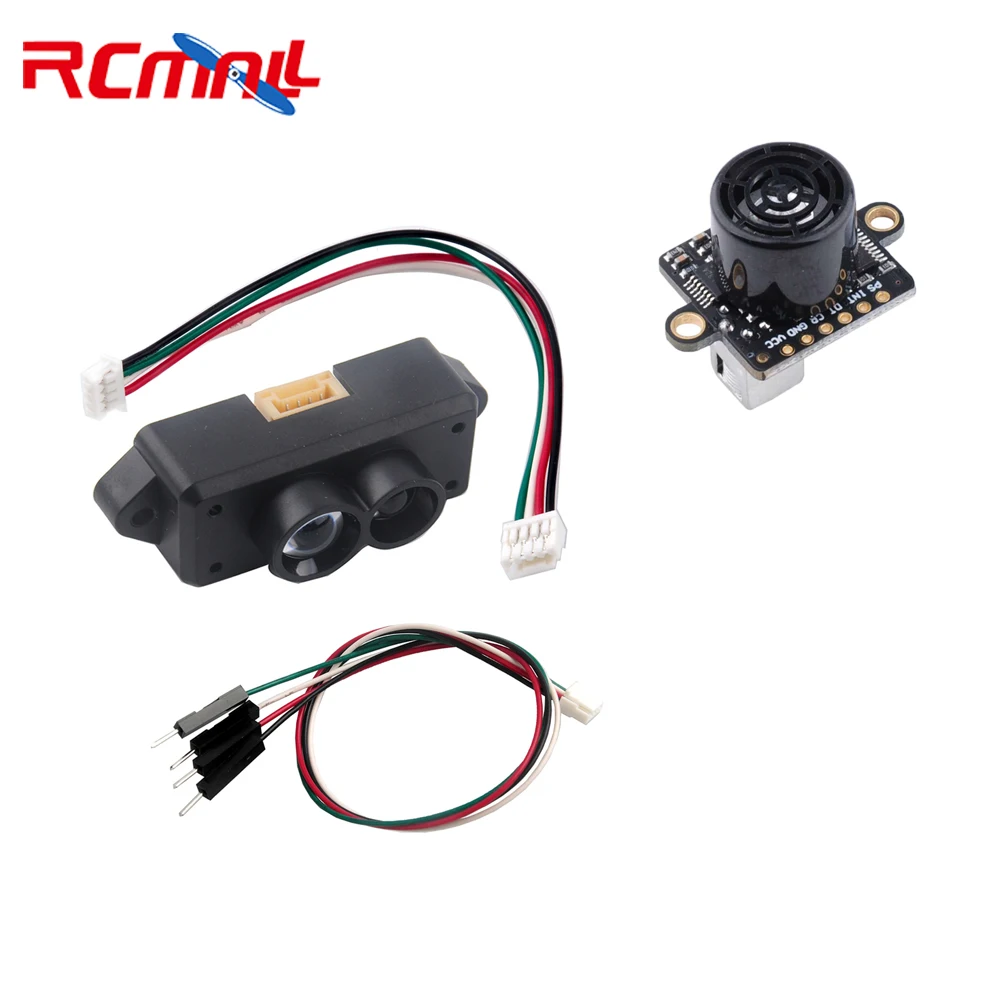

Посылка входит:
1 X модуль дальномера TFmini-S Lidar
2 X Кабель
1 хУльтразвуковой дальномер управления полетом GY-US42
Как работать с pixhawk:Https://discuss.ardupilot.org/t/avoidance-experiments-with-the-poc-and-benewake-tfmini/25277
Как использовать с raspberry pi:Https://github.com/TFmini
Для получения дополнительной технической поддержки свяжитесь с нами.

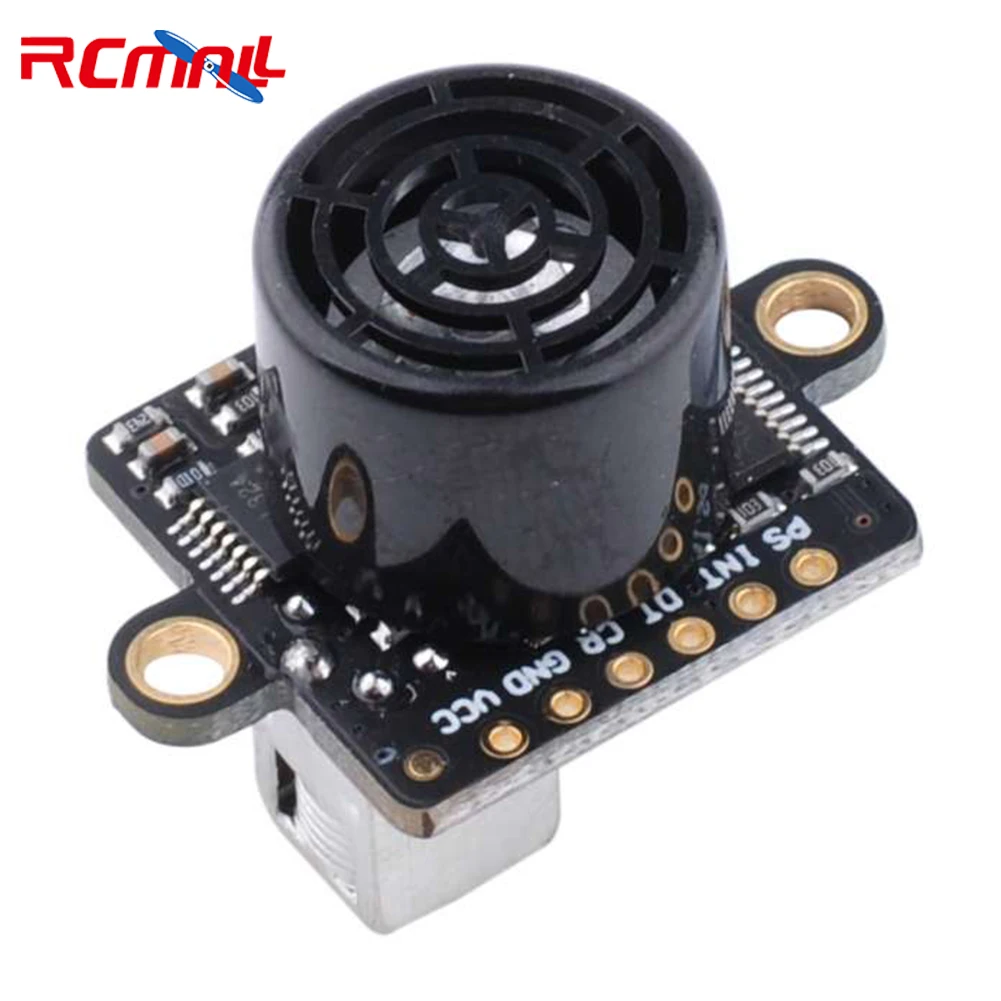

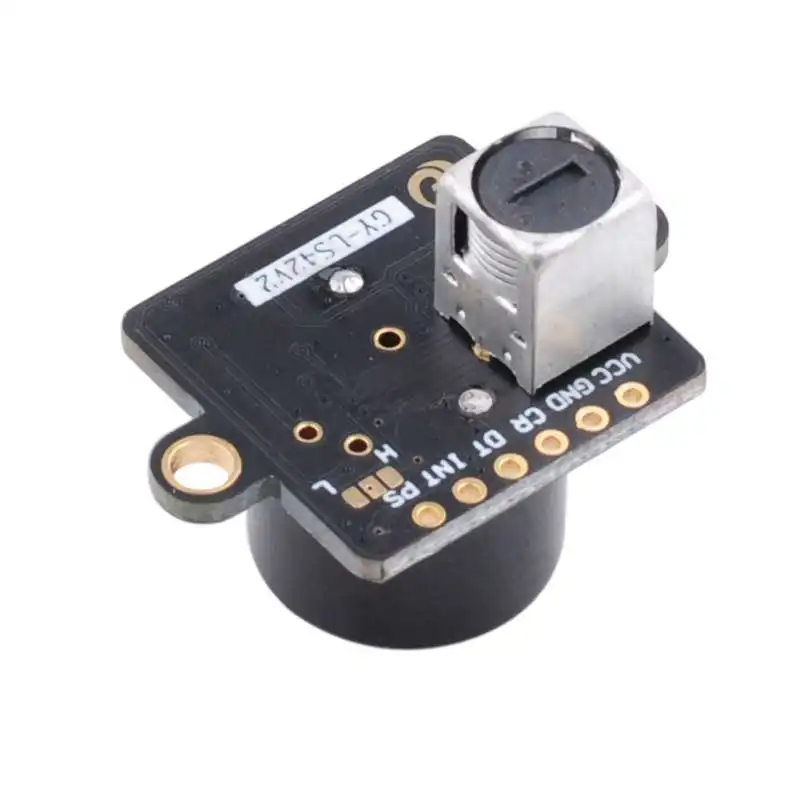

Описание GY-US42 модуля управления полетом для Arduino Pixhawk 3-5V IIC
Описание:
GY-US42-недорогой модуль датчика дальности высокого качества.
Рабочее напряжение 3-5 В, небольшое энергопотребление, небольшой размер, простая установка.
Его принцип работы заключается в том, что зонд излучает ультразвуковые волны, облученные на измеряемый объект, зонд получает обратные звуковые волны, использование разницы во времени, рассчитать фактическое расстояние. Есть три способа считывания данных модуля, то есть последовательный UART (уровень TTL), IIC, импульсный режим PWM,
Скорость последовательной передачи 9600 бит/с и 115200 бит/с, можно настроить, есть непрерывные, задайте выход двумя способами, вы можете сохранить настройки питания.
IIC может изменить внутренний адрес, чтобы облегчить доступ к шине IIC одновременно с несколькими модулями. Импульсный ШИМ-выход, такой же, как SR04.
Модуль может быть адаптирован к другой рабочей среде и подключен напрямую к микроконтроллеру.
Если компьютеру нужен модуль USB-TTL, прямое подключение.

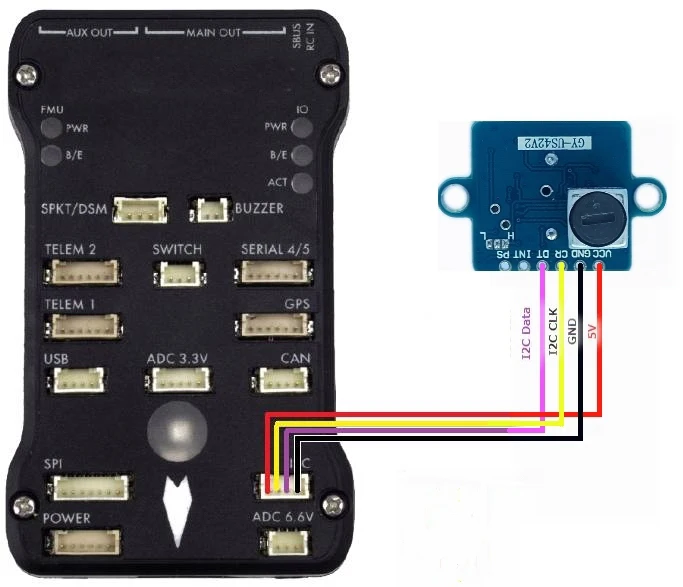

Режим IIC может быть напрямую подключен к APM, Pixhawk и другому управлению полетом.
Предоставьте процедуры связи микроконтроллера arduino, 51, stm32, не предоставляет схематический и внутренний источник микроконтроллера.
В результате использования приемопередатчика встроенный ультразвуковой зонд, диапазон от слепой области составляет около 20 см. Диапазон в пределах 20 см недопустим.
Напряжение: 3-5 В
Встроенный микроконтроллер рассчитывает расстояние

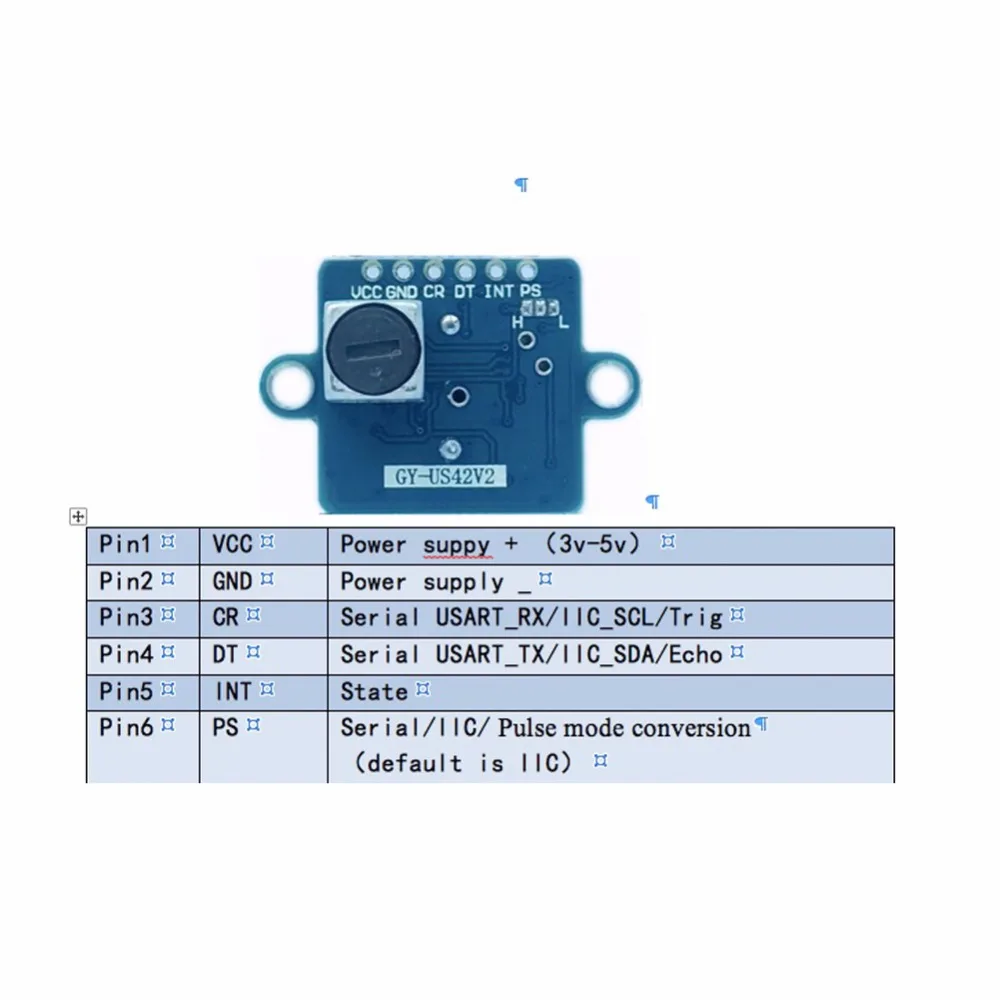

IIC, Serial и PWM
Частота: 15 Гц (полный диапазон)
Ток: 9 мА (vcc = 5 В)
Применение
Роботы
Оборудование для учебных библиотек
Тестирование производства
Четырехосевой самолет
Антропометрический
Умный автомобиль

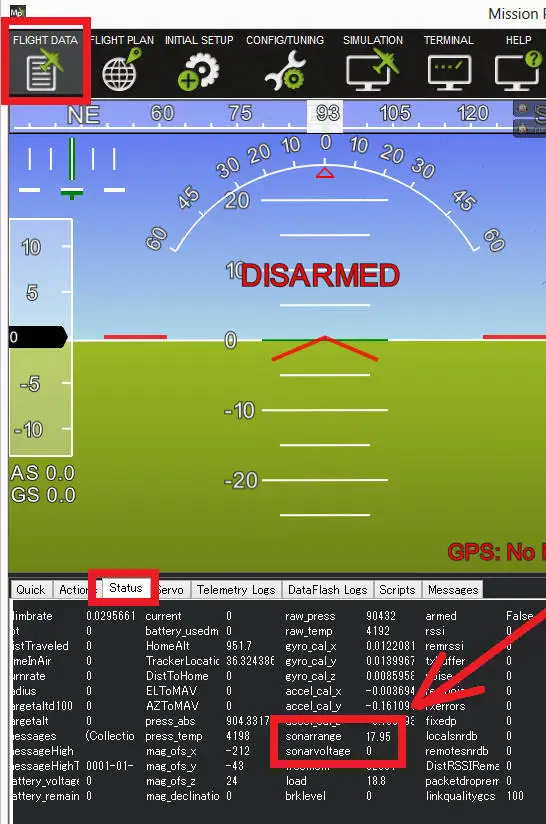

Настройка Pixhawk APM
Http://ardupilot.org/copter/docs/common-rangefinder-maxbotixi2c.html
Ссылка на документHttp://www.diymalls.com/files/FZ2848-GY_US42-ultrasonic-senosor.zip
Посылка входит:
1 X модуль дальномера Lidar
1 X GY-US42 модуль ультразвукового диапазона управления полетом
Вопросы еще не задавались...
-
Accuracy1% (less than 6m), 2% (6m-12m)
-
Applicable voltage range4.5-6V
-
Baud rate115200
-
Communication interfaceUART/I2C
-
Compatiblefor Arduino, Pixhawk
-
Data bit8
-
Frequency100Hz
-
ItemTFmini-S + GY-US42 Module
-
Light sourceVCSEL
-
Operating Range0.1-12m
-
Parity bit0
-
Stop bit1
-
Wavelength850nm
-
Вес20g
-
Вес логистики0.050
-
Каждая упаковка1
-
Минимальная единица измерения101528981
-
Название брендаRCmall
-
Номер моделиTF0001+FZ2848
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Размер42mm * 15mm * 16mm
-
Размер логистики - высота (см)3
-
Размер логистики - длина (см)10
-
Размер логистики - ширина (см)10
-
СертификацияЕвропейский сертификат соответствия
-
Тип аксессуаров для дронаGPS
-
УпаковкаДа
