Из коробки, bladeRF можно настроить от 300 МГц до 3,8 ГГц без необходимости дополнительного програмного обеспечения доски. С помощью программного обеспечения с открытым исходным кодом, такого какGNURadio(Живое изображениеАнтенна в виде лезвия может быть немедленно использована. Благодаря гибкому оборудованию и программному обеспечению bladeRF может быть настроен для работы как пользовательский радиочастотный модем, GSM и LTE picocell, gps-приемник, передатчик ATSC, или комбинация Bluetooth/ WiFi клиента, без необходимости каких-либо Расширительных карт. Все программное обеспечение bladeRF host, прошивка И HDL являются открытым исходным кодом, иДоступно на GitHub.
Основные характеристики:
Полнодуплексный 40MSPS 12bit Квадратура выборкиЗаводская калиброванная VCTCXO настроенная в пределах 1 Гц 38,4 МГцСъемные РЧ-экраны для повышенной чувствительности и изоляции системыГибкая архитектура для произвольных образцовРасширительный порт GPIO (Плата расширения GPIO)Вспышка SPI обеспечивает Безголовую работуРасширенное покрытие частоты с использованиемXB-200 плата для трансвертераTypical + 6dBm TX powerОписание: bladeRF x40-это доступное по USB 3,0 радио (SDR), предназначенное для студентов и энтузиастов RF для изучения беспроводных сообщений и обеспечения универсальной платформы разработки сигналов COTS для профессионалов. После использования SDR, как HackRF One, bladeRF x40 является отличным следующим шагом, особенно встроенный FPGA дает вам больше пользовательских параметров.
Из коробки, bladeRF может быть настроен от 300 МГц до 3,8 ГГц без необходимости в дополнительных плат. С помощью программного обеспечения с открытым исходным кодом, такого как GNURadio (изображение в реальном времени), bladeRF можно использовать немедленно. Благодаря гибкому аппаратному и программному обеспечению bladeRF может быть настроен для работы в качестве пользовательского радиочастотного модема, GSM и LTE picocell, gps-приемника, ATSC передатчика или комбинированного Bluetooth/WiFi клиента без каких-либо Расширительных карт.
Включает:

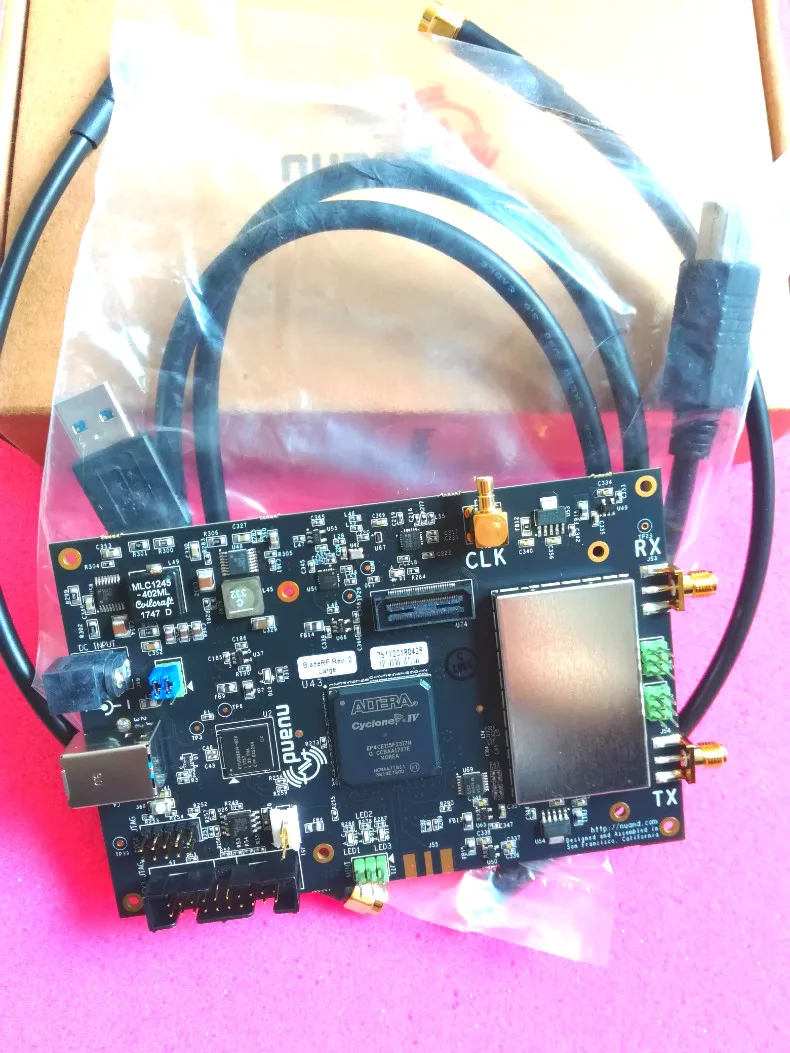

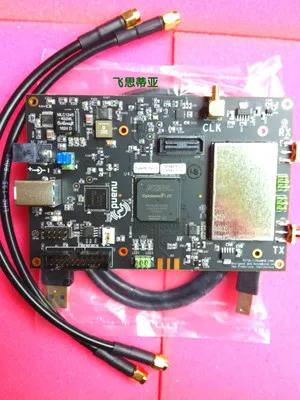

1x bladeRF x40 (40KLE Cyclone 4 FPGA)1x USB 3,0 SS кабель2x SMA кабелиОсобенности:
Дуплексным 40 Мбит/с 12-разрядный quadrature для отбора пробЗаводская калиброванная VCTCXO настроенная в пределах 1 Гц 38,4 МГцСъемные РЧ-экраны для повышенной чувствительности и изоляции системыГибкая архитектура для произвольных образцовРасширительный порт GPIO (плата расширения GPIO)Вспышка SPI обеспечивает Безголовую работуРасширенное покрытие частоты с помощью XB-200 платыTypical + 6dBm TX powerПолноприводный USB 3,0 Суперскоростной SDR300 МГц-3,8 ГГц Диапазон частот сигналов ВЧНезависимый RX/TX 12-bit 40MSPS Квадратура выборкиВозможность достижения полнодуплексных каналов 28 МГц16 битный ЦАП заводскими 38,4 МГц +/-1ppm VCTCXOБортовой 200MHz ARM9 с 512KB встроенный SRAM (JTAG порт доступен)Бортовой 40KLE Altera Cyclone 4 E FPGA (JTAG порт доступен)2x2 MIMO настраиваемый с SMB кабелем, расширяемый до 4x4Стабильная поддержка Linux, и GNURadio программного обеспечения
