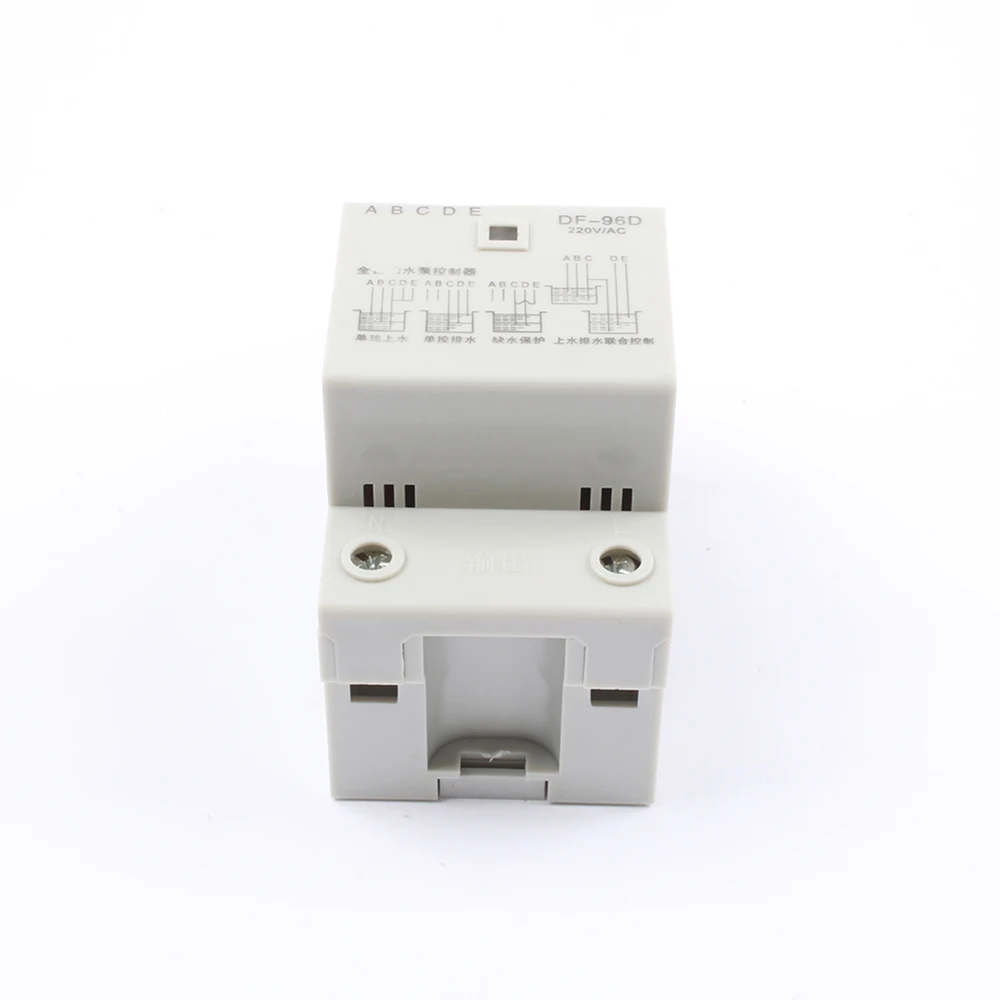

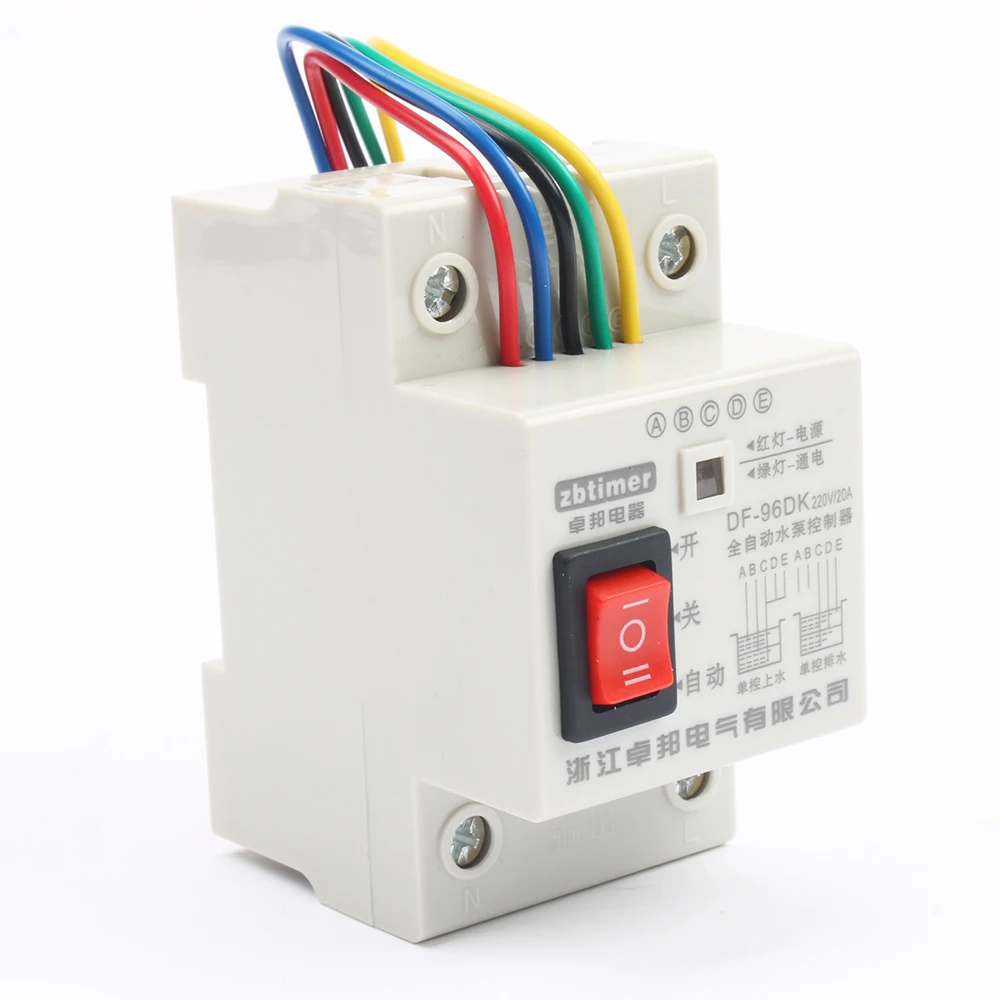

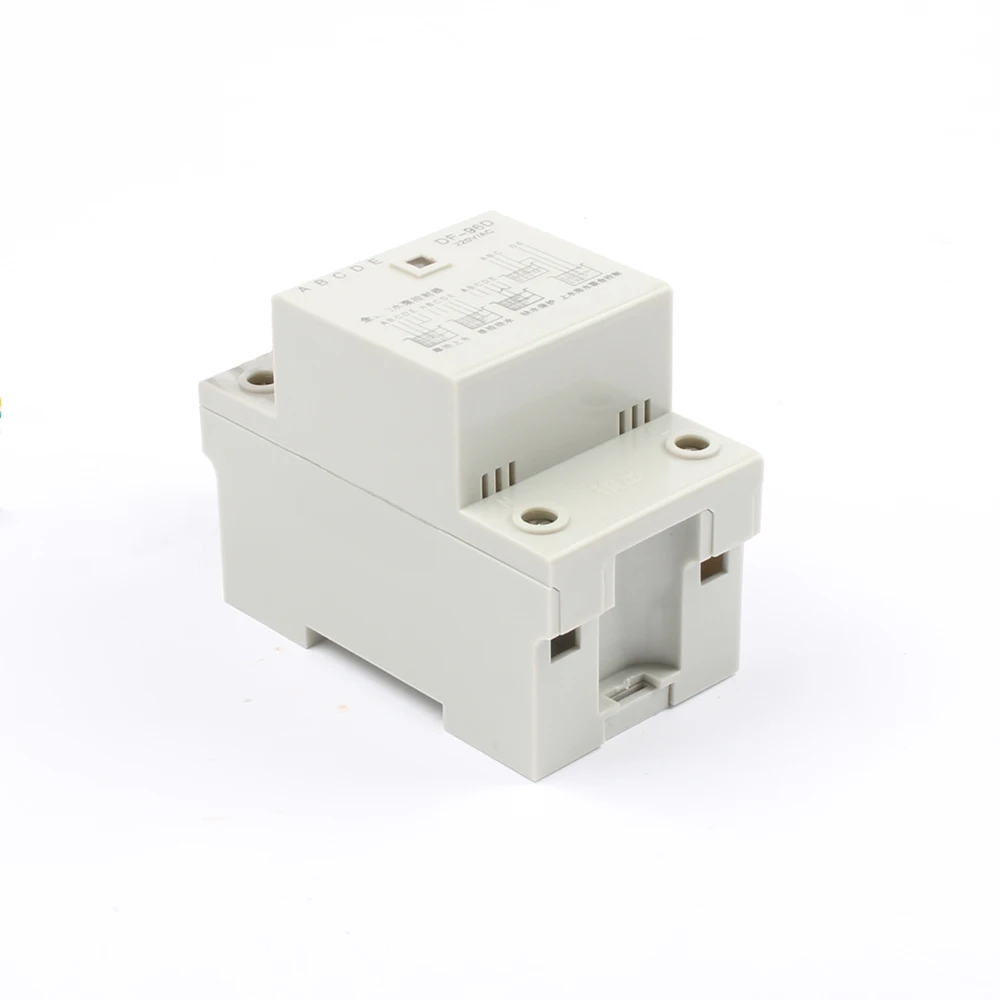

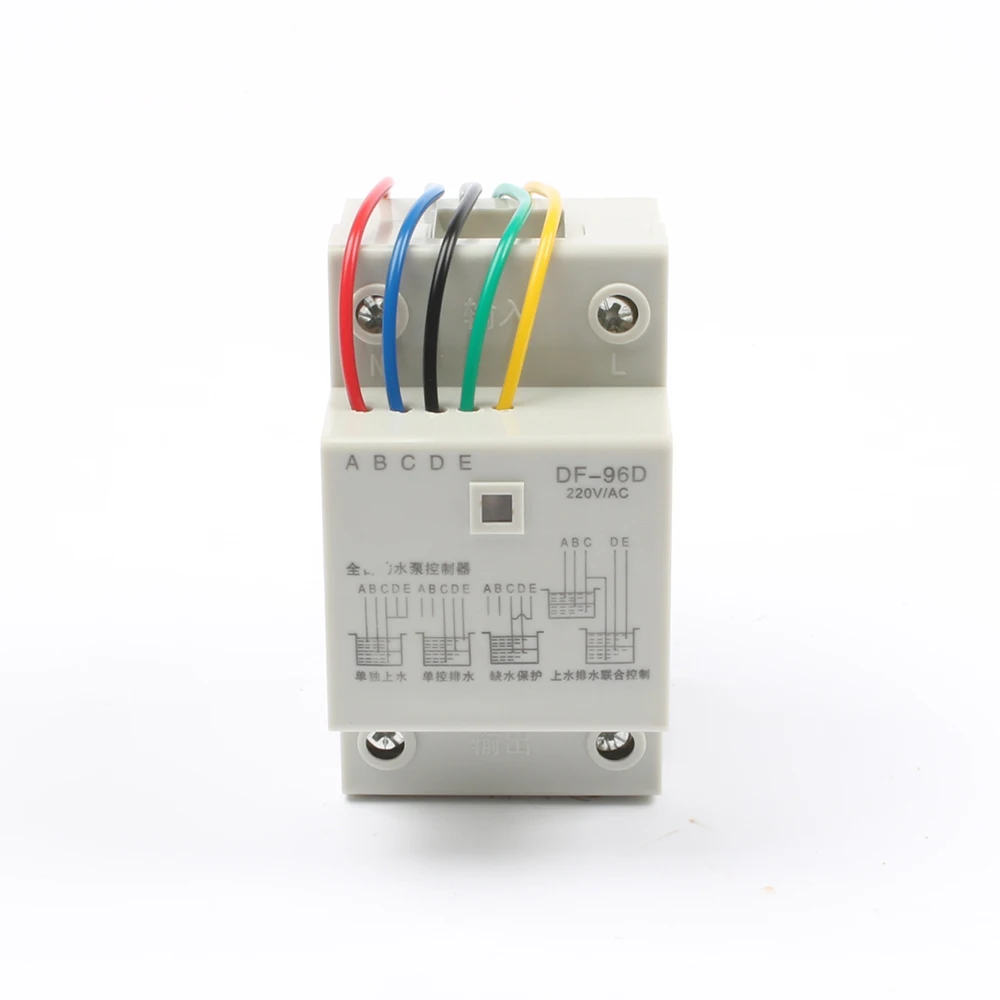

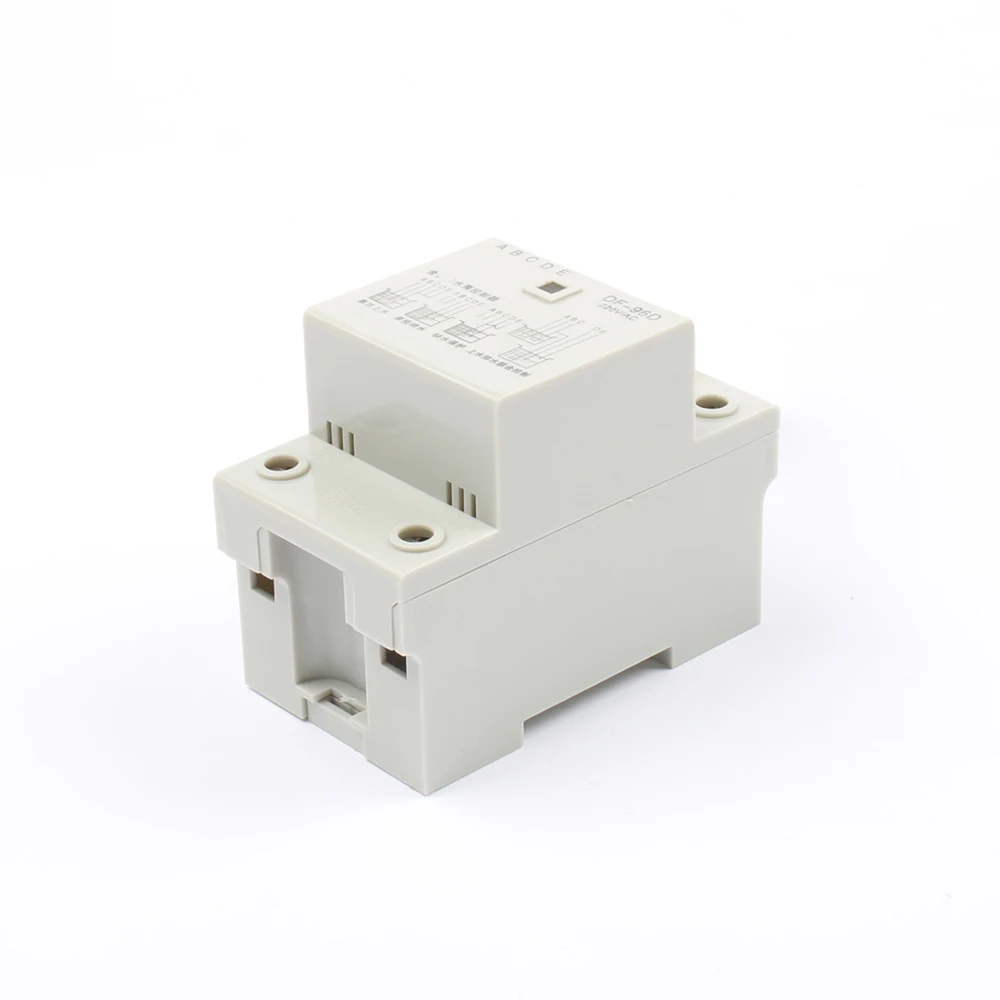

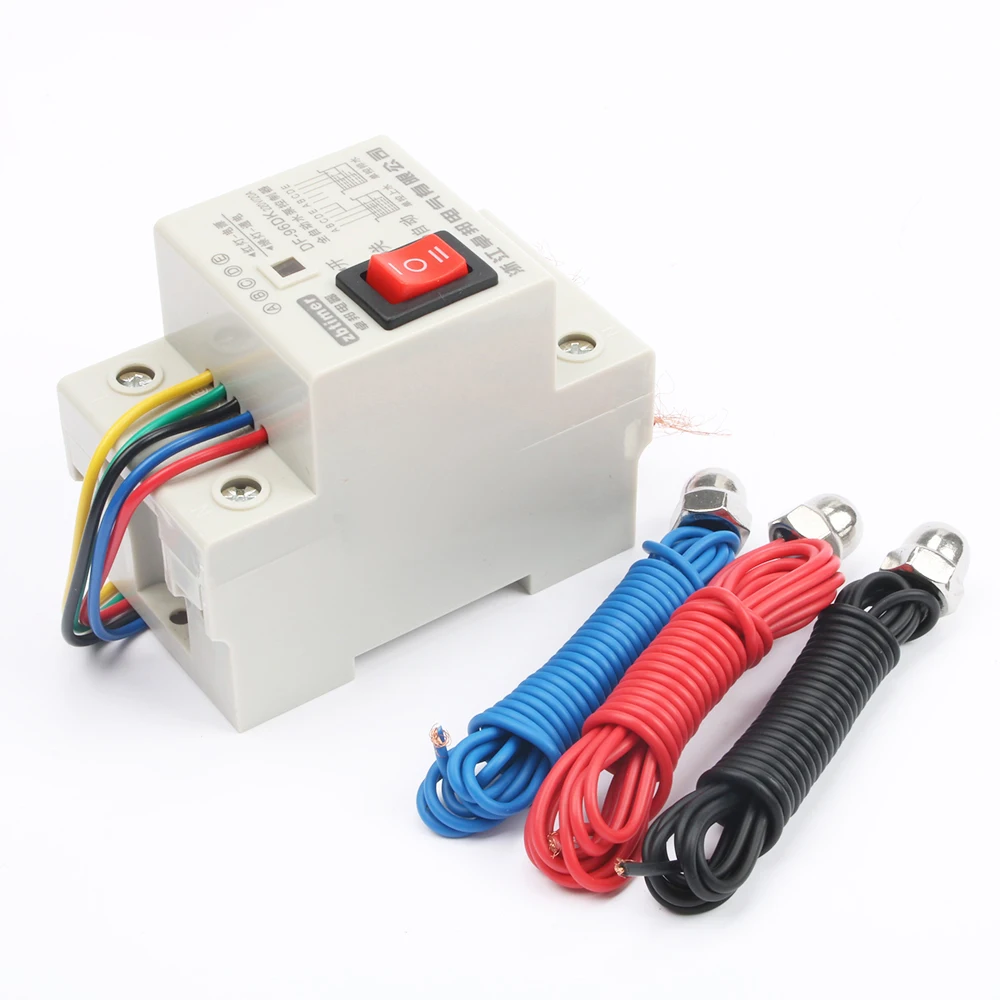

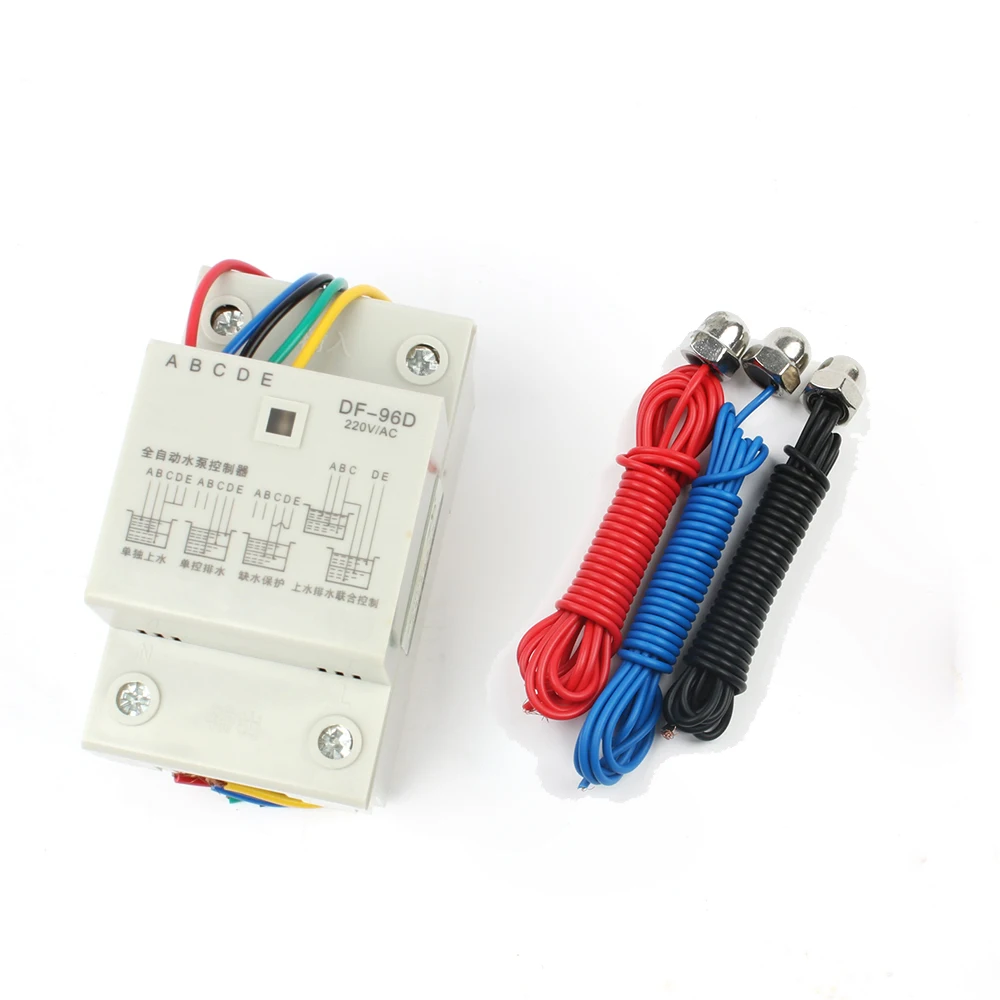

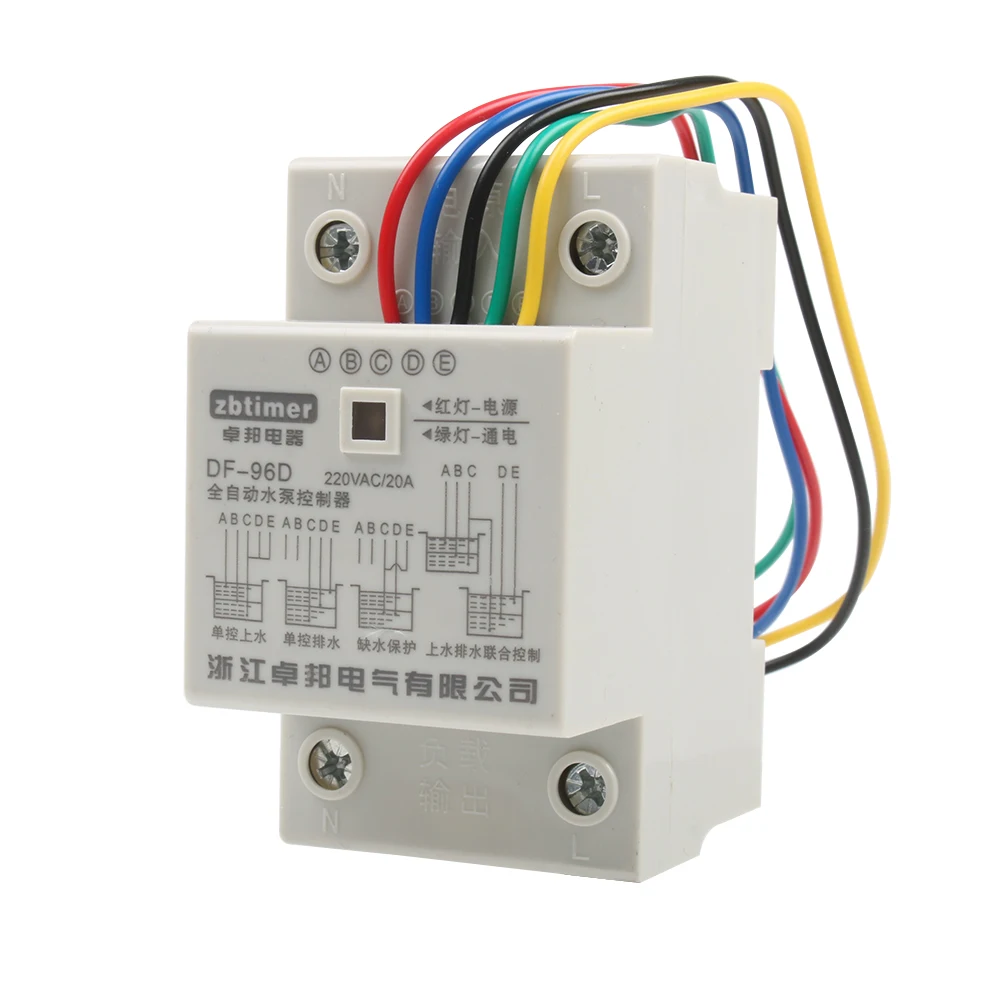

Автоматический регулятор уровня воды, автоматический переключатель уровня воды на Din-рейке, 220 В

Инструкции по установке одноконтрольного бассейна (для хранения воды), показанные на рис. 1

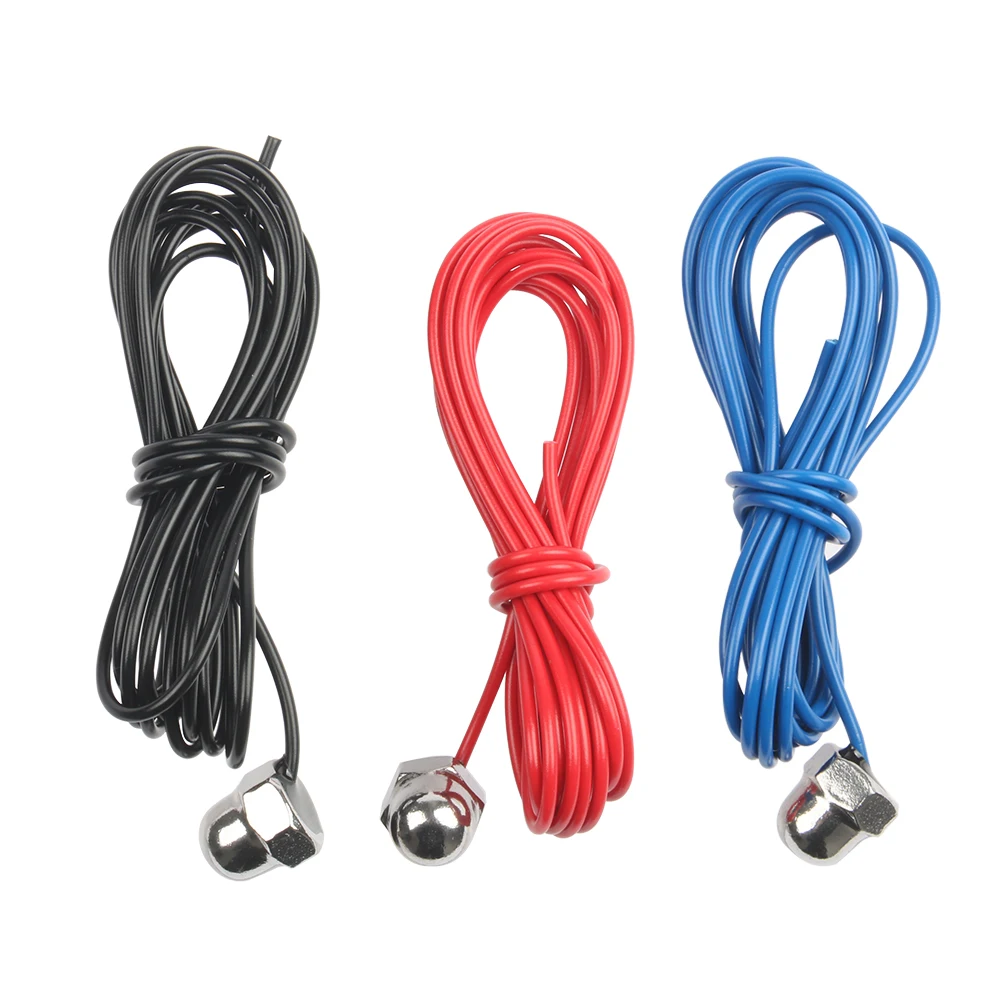

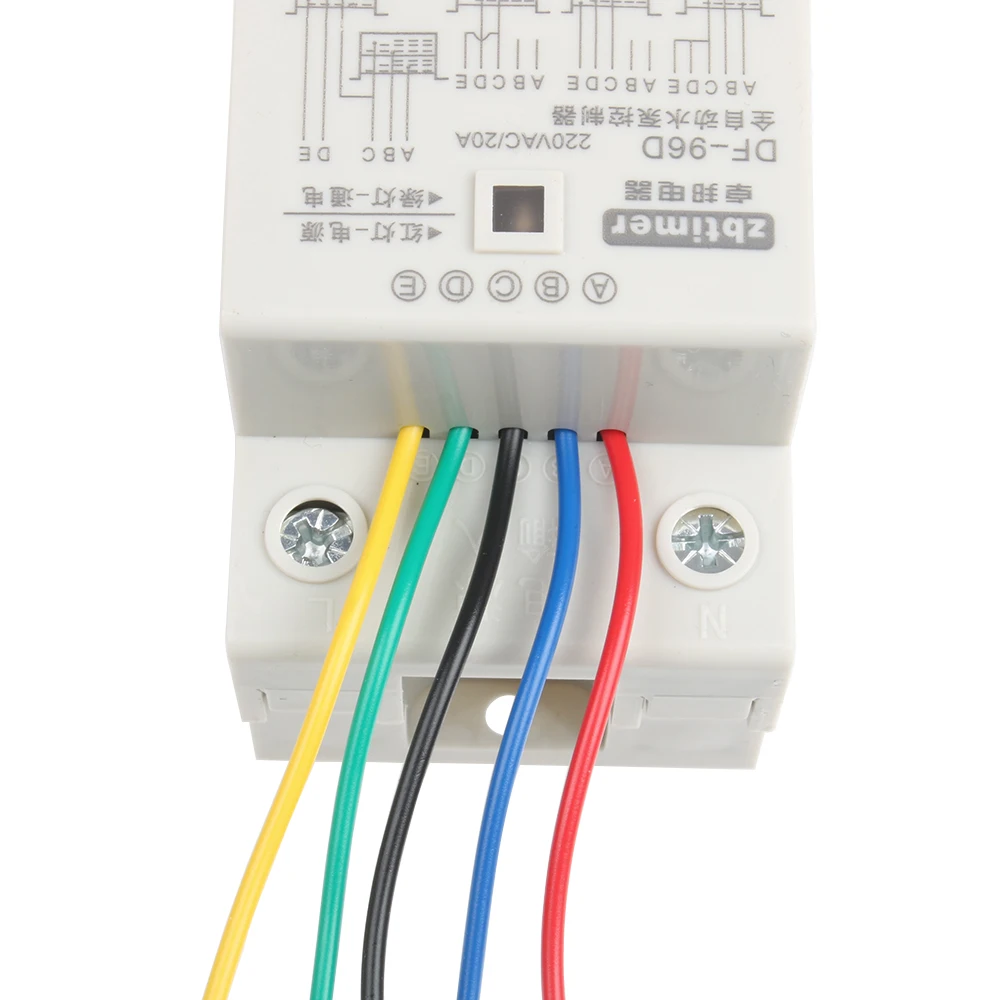

A (красный)-Верхняя точка контроля уровня воды. Когда уровень воды достигает точки,

Датчик сенсорной воды и контроллер могут остановить насос авто.

B (синий)-Более низкая точка контроля уровня воды. Когда уровень воды выключается,

Зонд вне досягаемости воды и контроллер может начать насос автоматически.

C (черный)-Должны быть помещены в нижней части бассейна в качестве общей линии.

D (зеленый) и E (желтый) соединены с C (черный).

Инструкции по установке одноконтрольного пула (сливной воды), показанные на рис. 2.

E-Верхняя точка контроля уровня воды. Когда уровень воды достигает точки E,

Датчик сенсорной воды и контроллер могут запускать насос автоматически.

D-Более низкая точка контроля уровня воды. Как уровень жидкости получает от точки D,

Датчик недоступен для воды и контроллер может остановить насос автоматически.

C-Должны быть помещены в нижней части бассейна в качестве общей линии.

A & B-Отключен

Инструкции по установке системы защиты от воды, показанные на рис. 3.

C & D-Более низкие точки контроля уровня воды. Когда уровень воды сойдет с этой точки,

C или D зонд вне досягаемости воды и контроллер может остановить насос авто.

E & C-Короткое Подключение;

A & B-Отключен

Инструкции по установке пула, указанные на рис. 4.

A-Верхняя точка контроля уровня воды в бассейне. Когда уровень воды достигает точки, датчик сенсорной воды и контроллер могут остановить насос автоматически.

B-Понижение уровня воды в бассейне. Когда уровень воды выключается, зонд выходит из досягаемости воды и контроллер может начать насос автоматически.

C-Должны быть расположены в нижней части бассейна вверх и вниз в качестве общей линии.

D-Понижение уровня воды в пуле. Когда уровень воды выключается с точки D, датчик недоступен и контроллер может остановить насос автоматически.

E-Верхняя точка контроля уровня воды в пуле. Когда уровень воды достигает точки E, датчик достигает воды, и контроллер может начать насос автоматически. Затем бассейн начинает сливать воду. Если нет, точка E отключена

Используется для решения проблемы:

1. Питание, но без работы:

A. Проверьте, включен или нет красный индикатор. Если нет, сделайте соединение достаточно хорошим;

2. Когда уровень воды выше или ниже зондов, но насос не запускается и не останавливается на авто, пожалуйста, проверьте это следующим образом.

A. Находится ли зонд слишком высоко или низко, так что уровень воды может достигать или недоступен для него;

B. Соединение верхней и нижней линии или зонда происходит из-за ошибки или короткого подключения;

C. Проверить зонд, является ли он ржавчиной или нет или соединение достаточно хорошее.

D. C-проверьте общую линию, находится ли она в нижней части бассейна.

Спецификация:

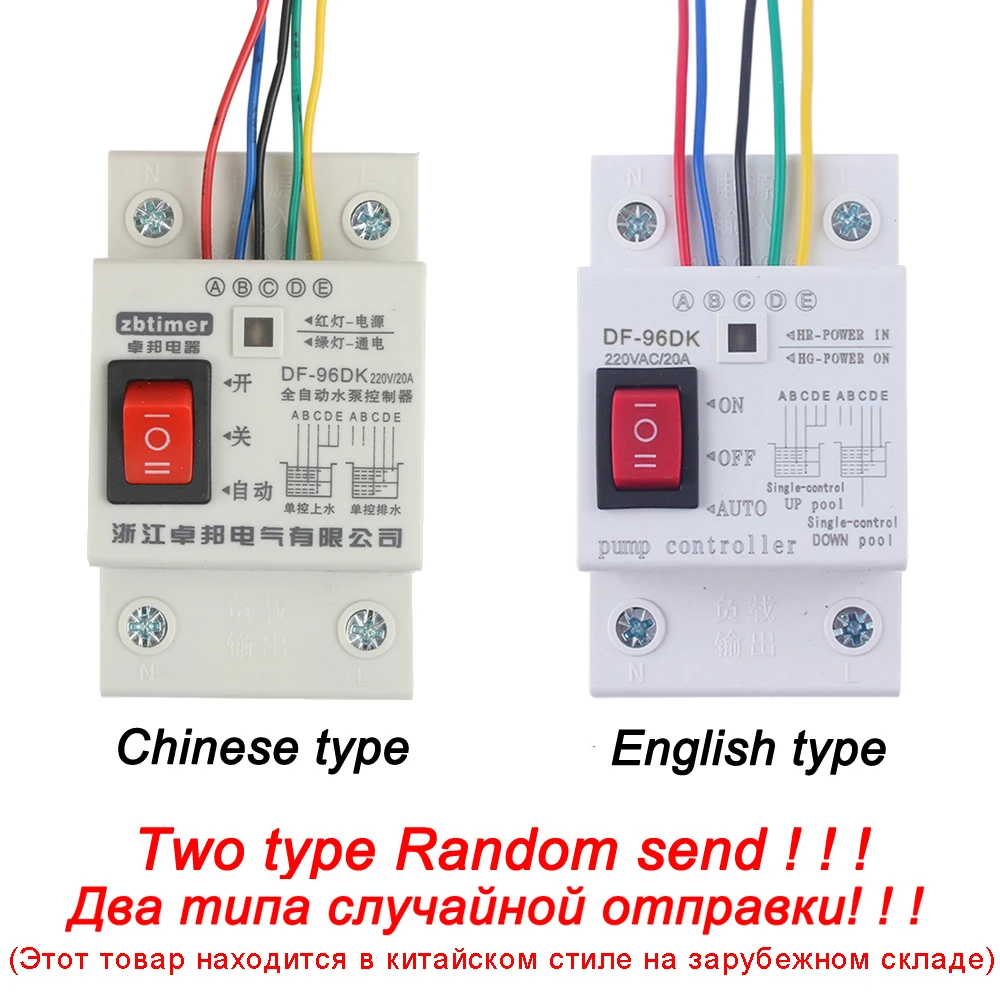

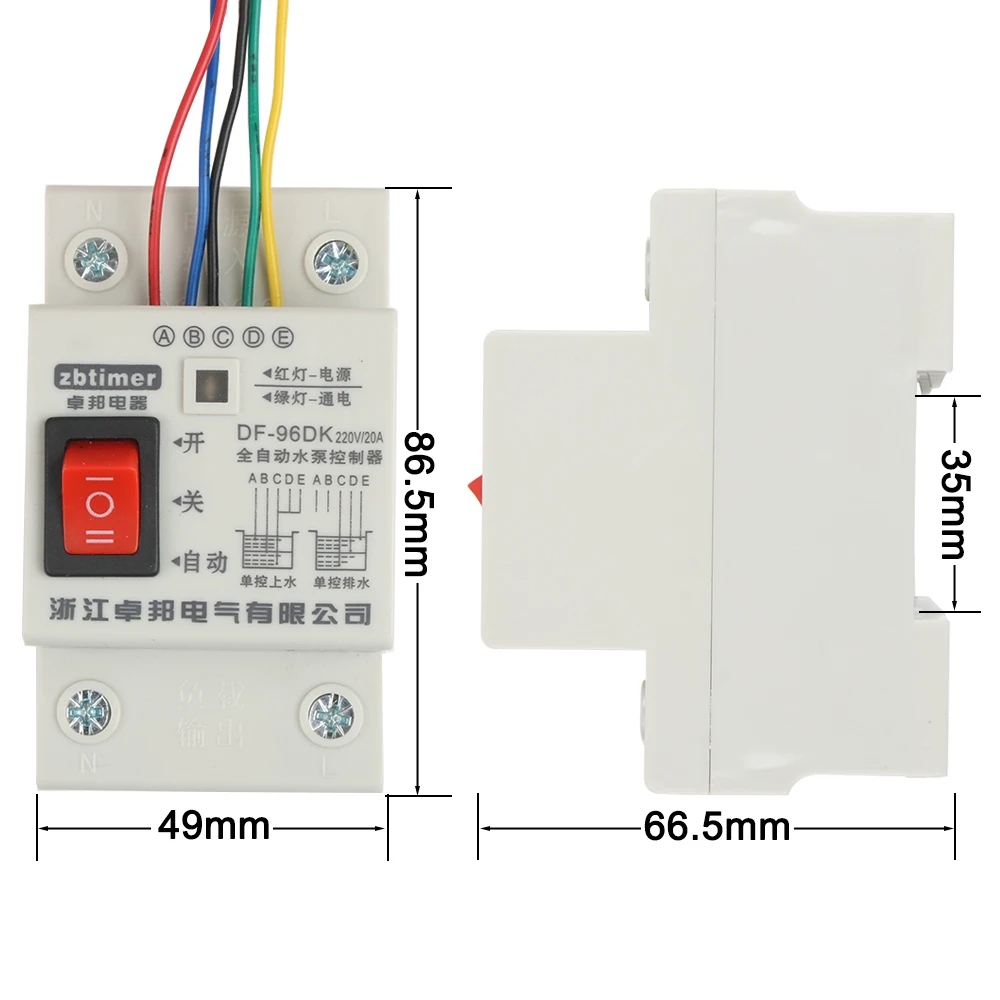

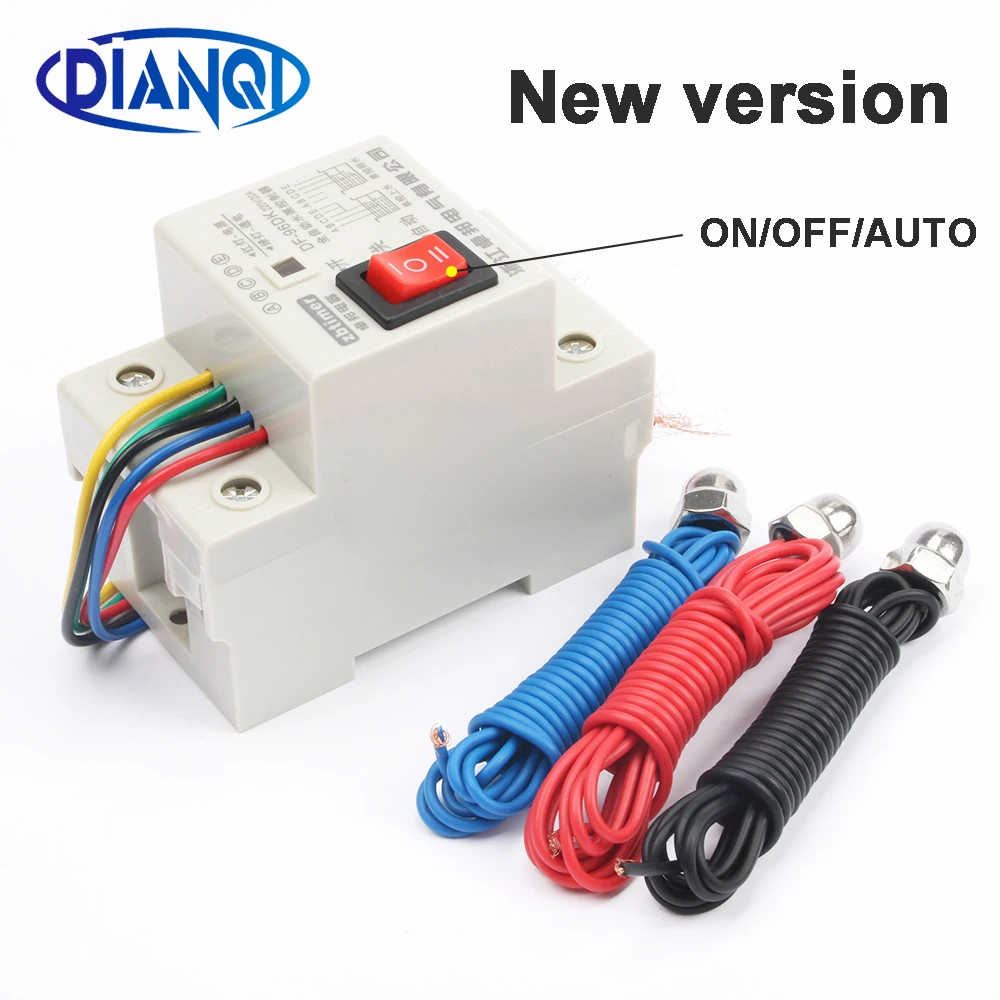

Модель с переключателем

Модель без переключателя
