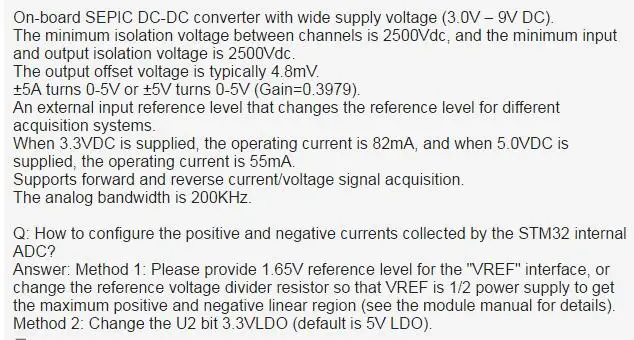

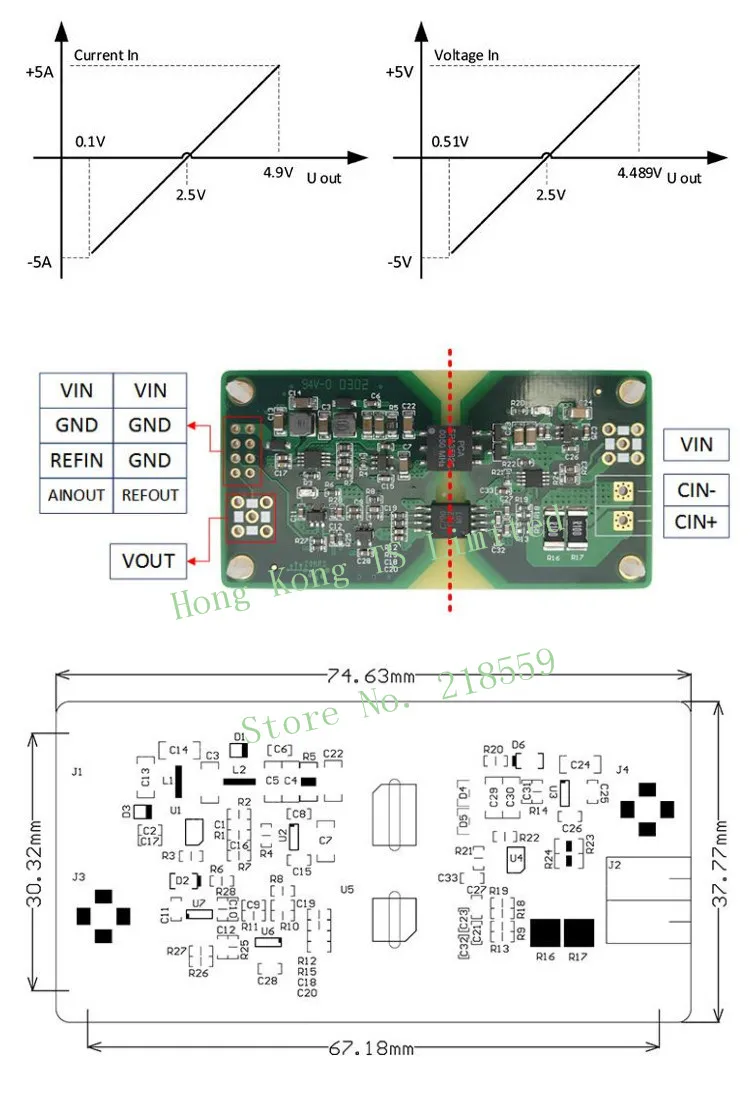

1. Отношения между выходного сигнала и ток: ACPL-C790 усиление = 8,2, таким образом, выход = Rx * 8,2*1,0 = 8.2Rx(V)
2. Диапазон измерения тока: ± 250мВ/Rx; Стандартная конфигурация 50мр, резистор для выборки, поэтому диапазон измерения тока составляет 5A

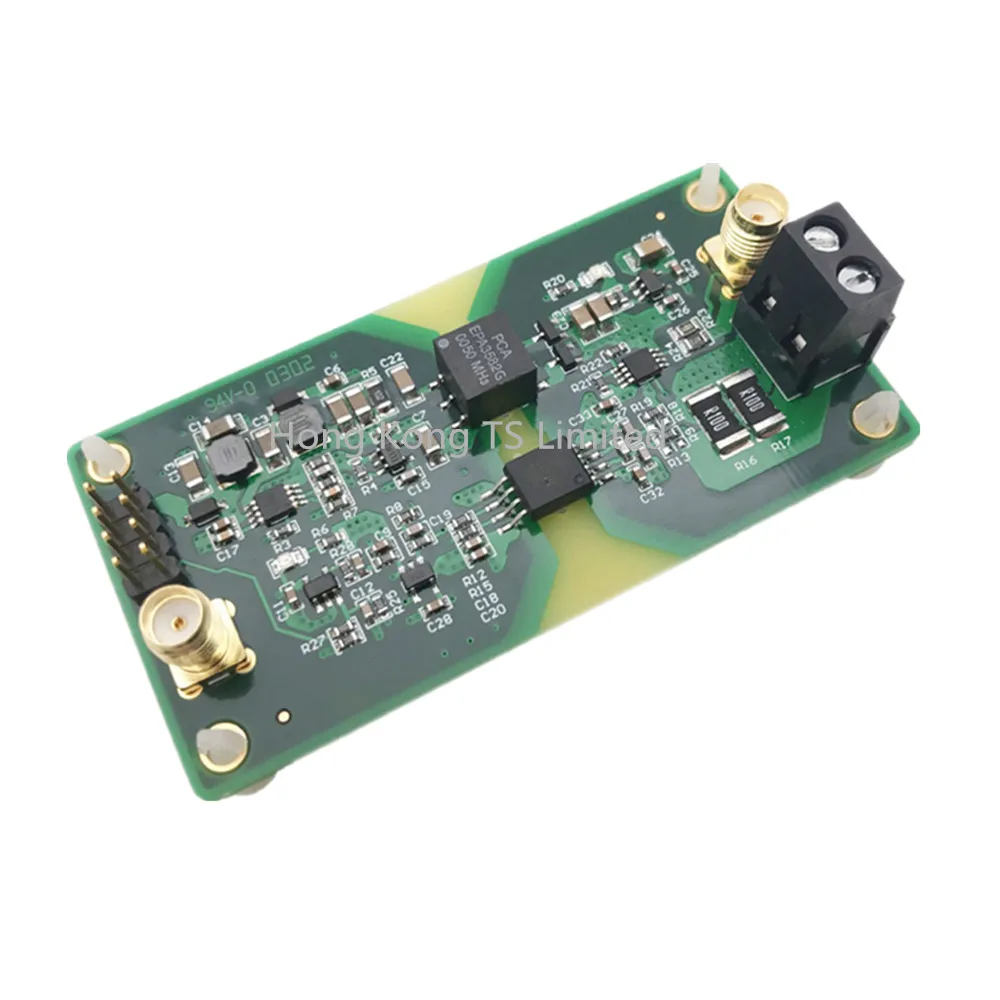

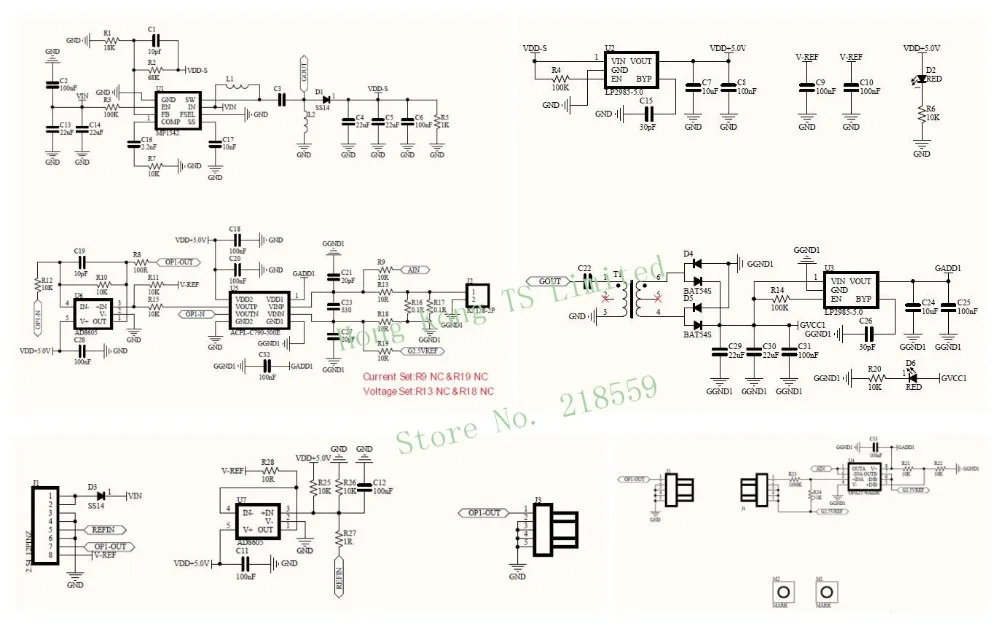

3. Бортовая плата обеспечивает ссылку на 2,5 в для дифференциального усилителя, состоящего из AD8605, то есть выходной сигнал составляет 2,5 в для двунаправленного поворота средней точки. В тех случаях, когда 3,3 V системы должен быть подключен, 1,65 V Опорное напряжение может быть поставляется в соответствии с указанным ПИН-кода в напряжения бортовой сети разделитель резистор R5 = 0,493 * R4 может быть изменен.
4. Выход офсетная печать: ACPL-C790 входное напряжение смещения обычно составляет ± 0.6mV. Выходное смещенное напряжение обычно составляет 4,8 мВ без учета офсетного напряжения дифференциального усилителя.
