Последнее обновление: 13.03.2022
Описание:

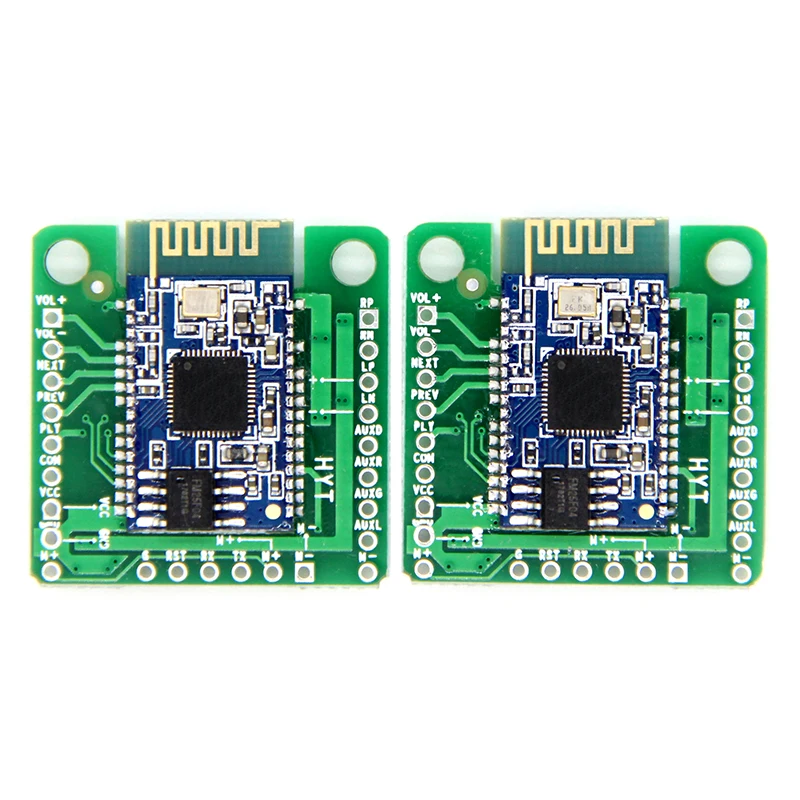

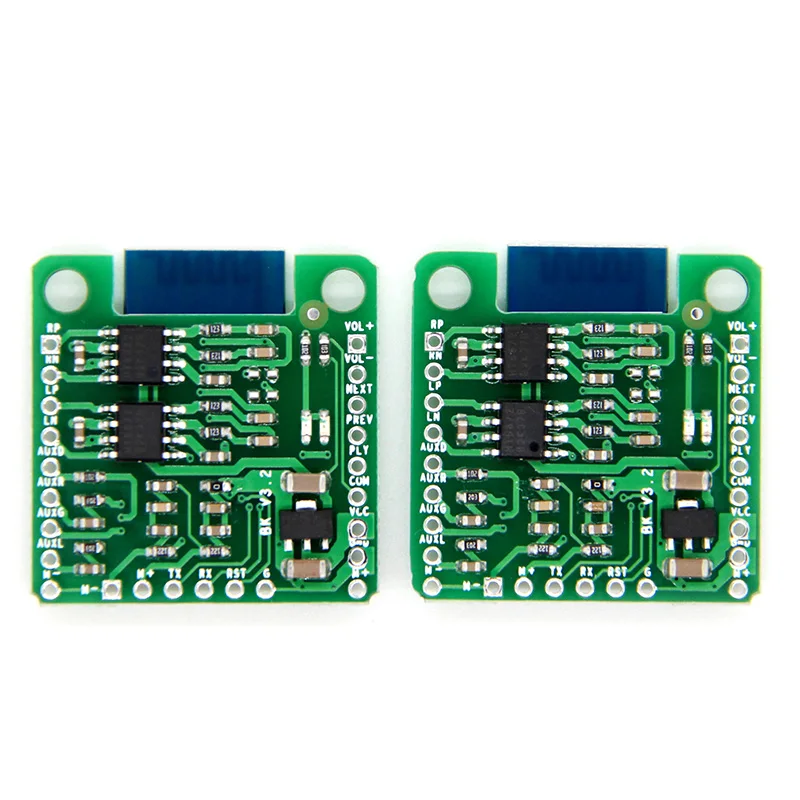

Размер платы усилителя мощности: 2.9x2.9CM
Его можно использовать отдельно для платы усилителя мощности коробки, или его можно использовать как парную коробку После сопряжения TWS.
С функцией вызова, включением питания, по умолчанию громкость является самой большой
5 В: привод 2x4O3W
6,5 в: привод 2x4O5W

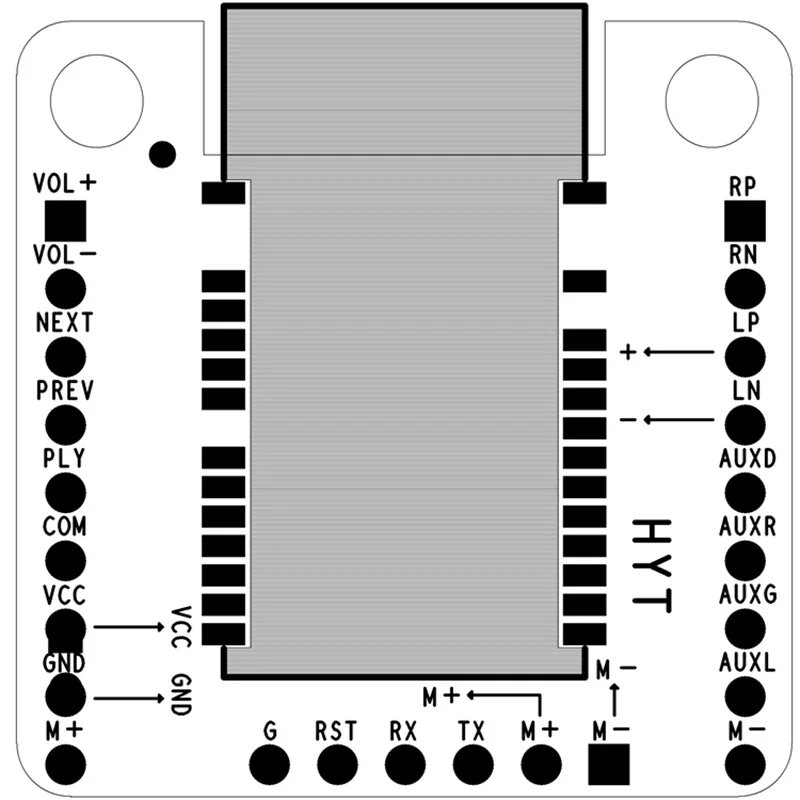

VCC, GND: блок питания
LN (-), LP (+): левый динамик
RN (-), RP (+): правый динамик
COM: открытый конец кнопки, другой конец кнопки подключен к VOL +, VOL-, PREV, NEXT
AUXL, AUXG, AUXR: аудио вход
AUXD: аудио вход обнаружения pin, Вход низкого уровня в состояние аудиовхода
Описание кнопки "MATCH":
Шаг 1: Включение питания
Динамик включается в первый раз и входит в режим сопряжения одного динамика через десять секунд.
Если два динамика не включены в первый раз, а мастер и раб настроены, они автоматически подключаются обратно.
Шаг 2: настройки Master И slave
Удерживайте кнопку «матч» 1S, динамик входит в состояние соединения коробки, светодиодный светильник мигает при цикле 200MS, и есть быстрый тон.
Шаг 3: Автоматическое подключение к коробке
Динамик входит в состояние коробки, два динамика автоматически подключаются. После подключения мастер и раб будут автоматически назначены. Основной светодиодный фонарик мигает на 600 мс циклах. Светодиоды slave всегда включены, и есть быстрый тон.
Шаг 4: Подключите телефон к хосту
Мобильный телефон ищет название дисплея Bluetooth «BK8008», нажимает соединение, и светодиодный светильник хоста всегда включается после подключения, и есть быстрый тон.

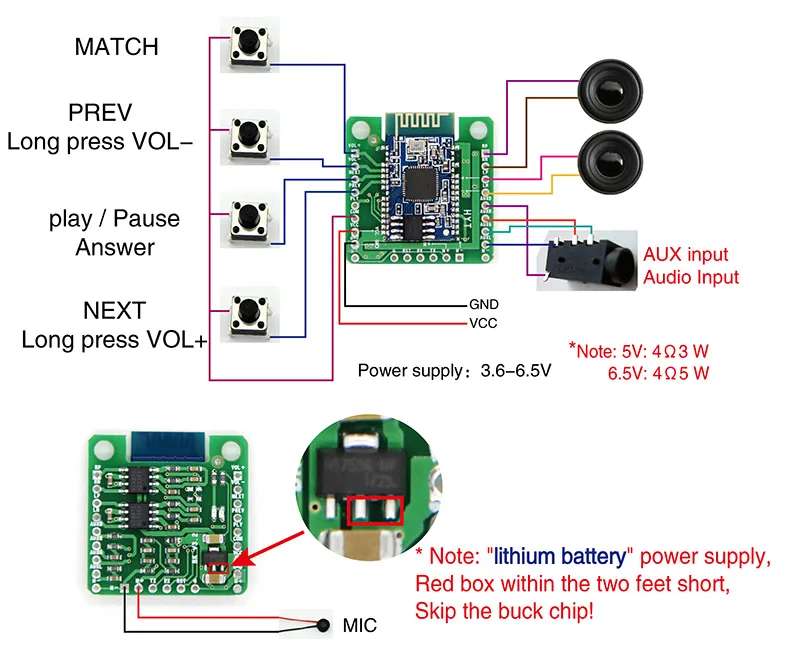

Схема проводки продукта:
Посылка включает в себя:

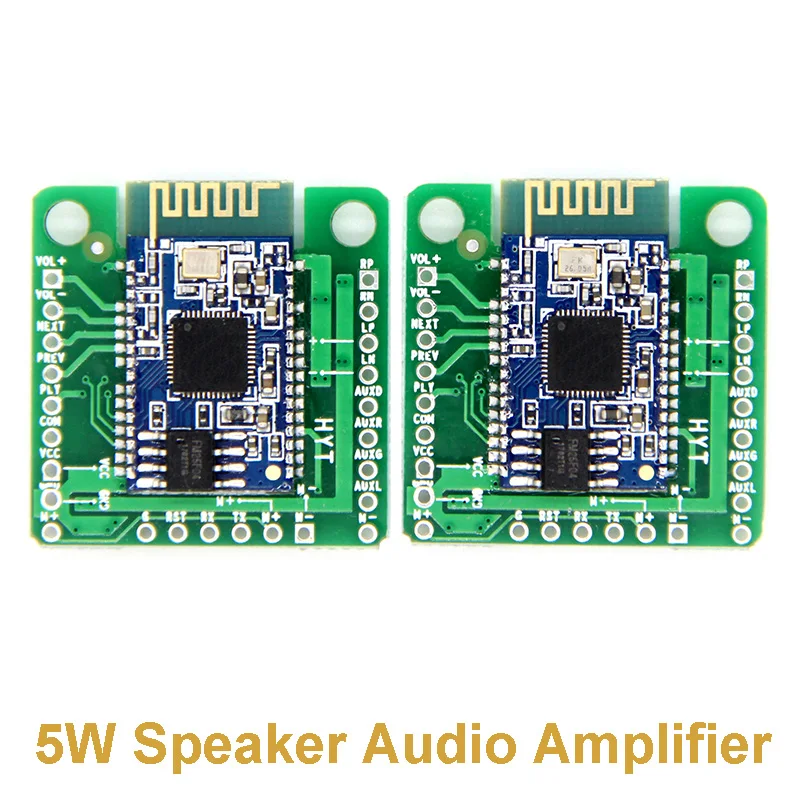

1 пара (2 шт.) 5 Вт динамик аудио усилитель
