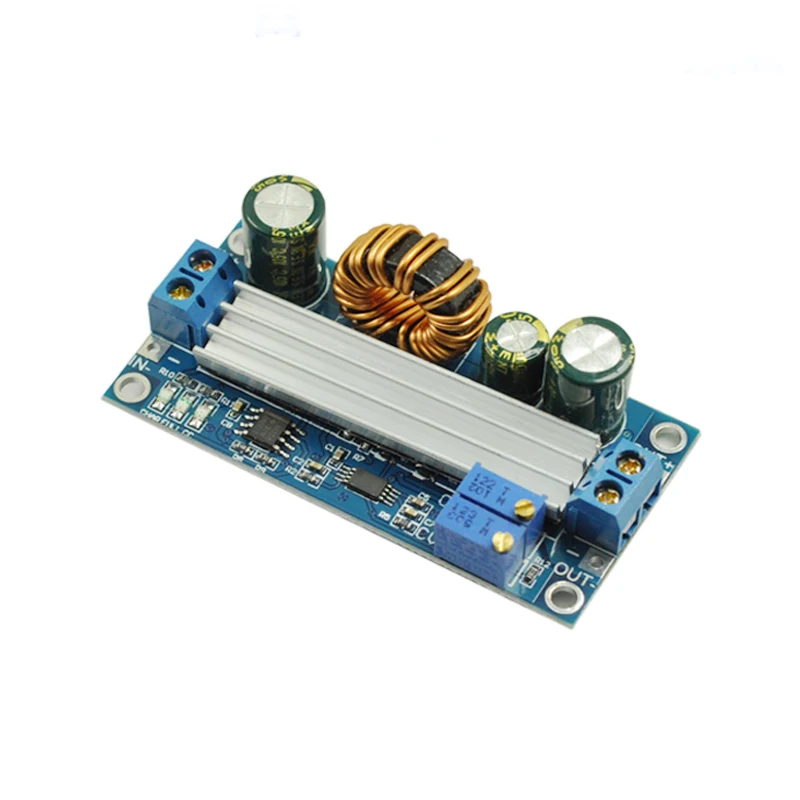

35 Вт автоматическое поднятие и нажатие (постоянное напряжение и постоянный ток) 4A шаг вверх и шаг вниз модульное напряжение постоянного тока Регулируемый автоматический boost и модуль питания Buck Солнечная литиевая батарея Зарядка
Может быть увеличен, но также понижен, выходное напряжение 0,5-30 в Произвольная регулировка, ограничение тока 0-4A Произвольная регулировка; Используется для светодиодного привода постоянного тока, зарядки аккумулятора и других случаев постоянного тока, В то время как ограничение тока с защитой от перегрузки по току, более безопасный; индикатор режима постоянного тока, индикатор зарядки, полный света. Выход анти-обратная стирка, не заряжайте батарею, когда дополнительный антизатопляющий диод.
4A понижающий модуль (версия постоянного напряжения постоянного тока)
XL6009/LM2577 на рынке с использованием одного выпрямителя SS34, первое значение давления недостаточно, В соответствии с принципом запуска и понижения значения напряжения выпрямителя и переключателя трубки больше максимального входного напряжения плюс максимальное выходное напряжение (Если Входное напряжение и выходное напряжение являются самыми большими для 30 в, mos трубки и Schottky напряжения по крайней мере до 60 в), SS34 давление до 40 в, 6009 Максимальное давление 36 В, конструкция этого модуля-это наличие рисков безопасности;
Выходной мощности тока недостаточно, оригинальный максимальный ток SS34 3A (в сочетании с потерями переключения, плохой нагрев, реальная емкость тока может быть менее 3A), шоттки после слишком высокого напряжения или слишком высокой температуры будут сломаны, весь модуль. Есть риски для безопасности;
Наконец, XL6009/LM2577 программа является низкой эффективностью, обычной индуктивной жарой, а не чипом, отсутствие адекватной защиты.

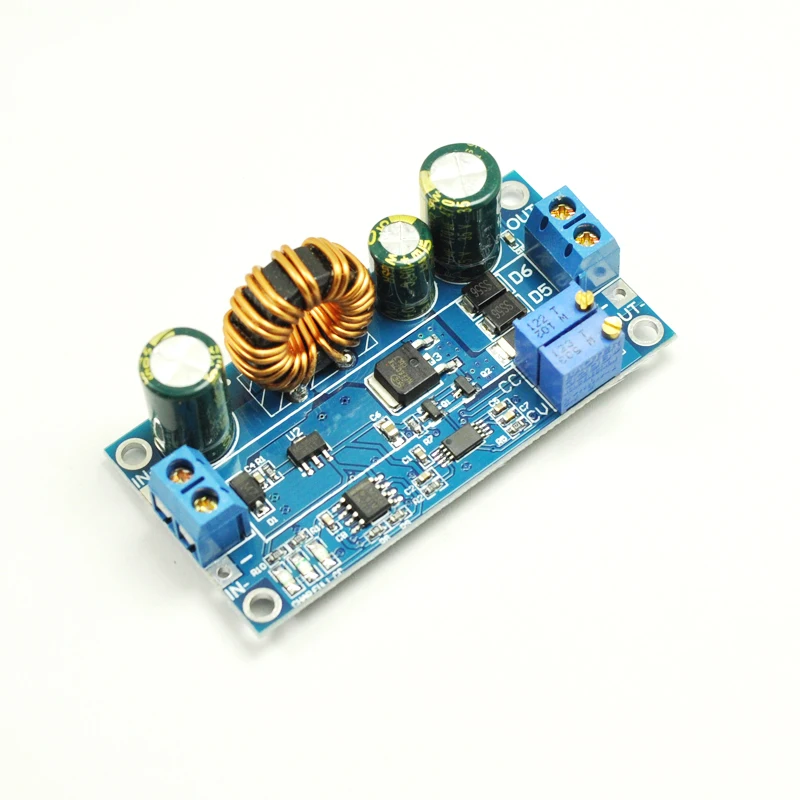

Модуль использует шаг вверх и вниз чип в качестве главного контроллера, внешняя 60 V 75A MOS трубка в качестве переключателя, двойной 60 V 5A SS56 Schottky сделать выпрямитель.
Введение:
Широкий вход напряжения 5,5-30 в, широкий выход напряжения 0,5-30 в, оба boost также может снизить, например, вы регулируете выходное напряжение 18 в, затем входное напряжение между 5,5-30 в случайно изменяется, будет постоянным выходом 18 В; затем, например, вы вводите 12 В, отрегулируйте настройки потенциометра 0,5-30 в произвольного выхода.
Высокая мощность, высокая эффективность, Лучшая производительность, чем XL6009/LM2577 программа. Использование внешнего 60V75A высокой мощности MOS, параллельный высокий ток высокого напряжения диод Шоттки SS56. Не 6009 или 2577 программы SS34 можно сравнить, потому что в соответствии с принципом увеличения и уменьшения, MOS и Schottky давление больше, чем сумма входного и выходного напряжения. Железное Силиконовое алюминиевое магнитное кольцо самоиндукции, высокая эффективность.
Режим постоянного тока без электрического свистка.
Вы можете установить текущий размер, используемый для ограничения выходного тока, постоянного тока, зарядки аккумулятора.
Поставляется с выходной функцией анти-обратной промывки, для зарядки аккумулятора без дополнительного антизатопления диода.
Параметры продукта:

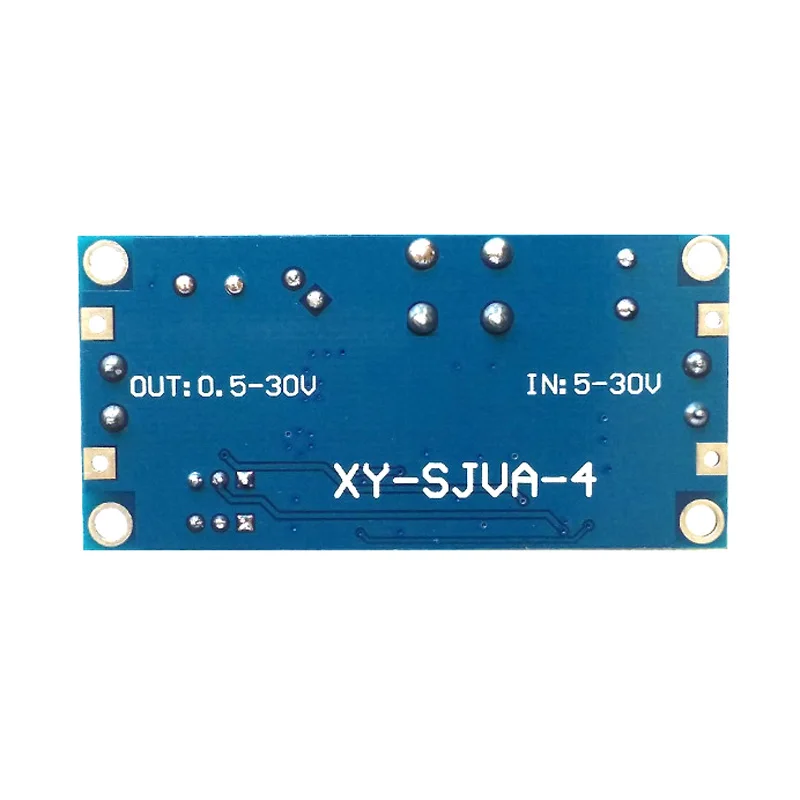

Входное напряжение: 5-30 в
Выходное напряжение: 0,5-30 в
Выходной ток: для долгосрочной стабильности в 3A, для укрепления тепла может достигать 4A
Выходная мощность: Естественное охлаждение 35 Вт, усиление тепла 60 Вт
Эффективность преобразования: 88% или около того
Защита от короткого замыкания: Да
Рабочая частота: 180 кГц

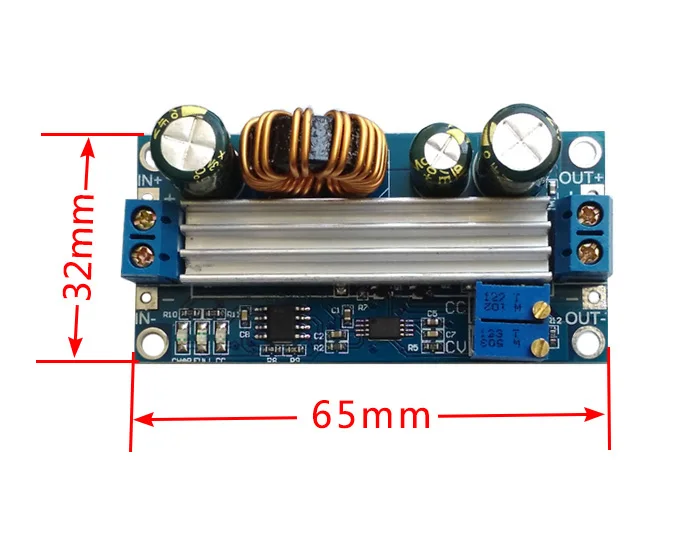

Размер: длина * ширина * высота 65*32*21 мм
Вес: 30 г
Использование модуля:
1. Используется в качестве общего шагового и понижающего модуля с возможностью защиты от перегрузки по току
Инструкции:

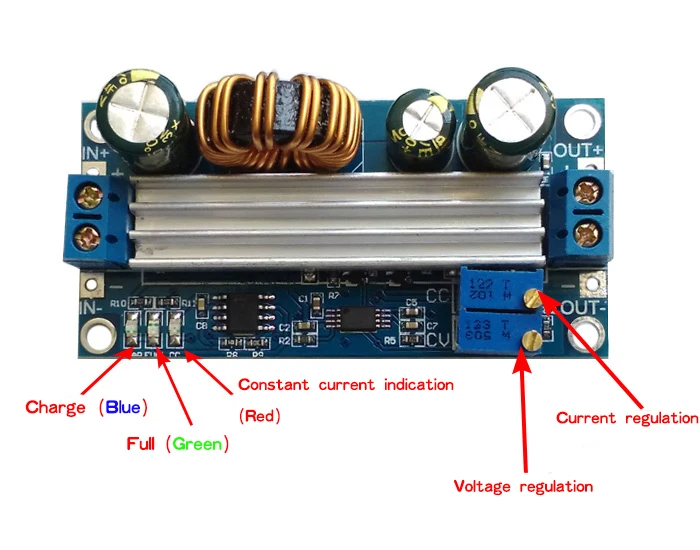

(1) Отрегулируйте потенциометр постоянного напряжения CV, чтобы выходное напряжение достигло нужного значения.
(2) с мультиметром 10A Измерение тока выходной ток короткого замыкания (непосредственно к двум тестовым выводам можно подключить к выходу), регулируя потенциометр постоянного тока CC, чтобы выходной ток достиг предварительно определенного значения защиты от перегрузки по току. (Например, мультиметр показывает значение тока 2A, затем вы используете модуль, когда максимальный ток может быть только 2A, ток до 2A, когда красный индикатор постоянного напряжения постоянного тока, В противном случае индикатор выключен)
Примечание: При использовании в этом состоянии, потому что выход имеет 0,05 ток Ома выборочный резистор, подключенный к нагрузке будет 0 ~ 0,3 в падение напряжения, это нормальное явление! Это падение напряжения не вытягивается из-за нагрузки, но уменьшается до резистора выборки.
2. Используется в качестве зарядного устройства
Непостоянная функция тока модуля не может использоваться для зарядки аккумулятора, из-за энергопотребления батареи и зарядное устройство очень большое, в результате ток зарядки слишком велик, В результате повреждения батареи, так что начало батареи использовать постоянный поток заряда, Когда заряд в определенной степени, когда автоматическое переключение обратно на постоянное напряжение зарядки.
Инструкции:
(1) Чтобы определить перезаряжаемую батарею, вам нужно зарядить напряжение аккумулятора и зарядный ток, если параметры литиевой батареи 3,7 В/2200 мАч, то поплавковое напряжение 4,2 В, максимальный ток заряда 1С или 2200ма.
(2) условия без нагрузки, мультиметр для измерения выходного напряжения, регулировка потенциома постоянного напряжения
