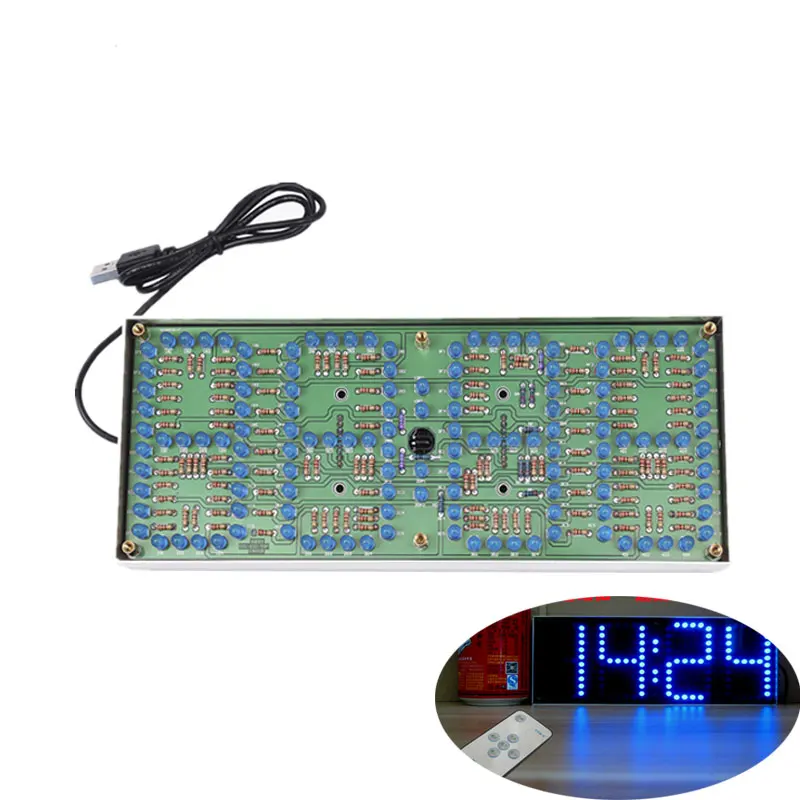

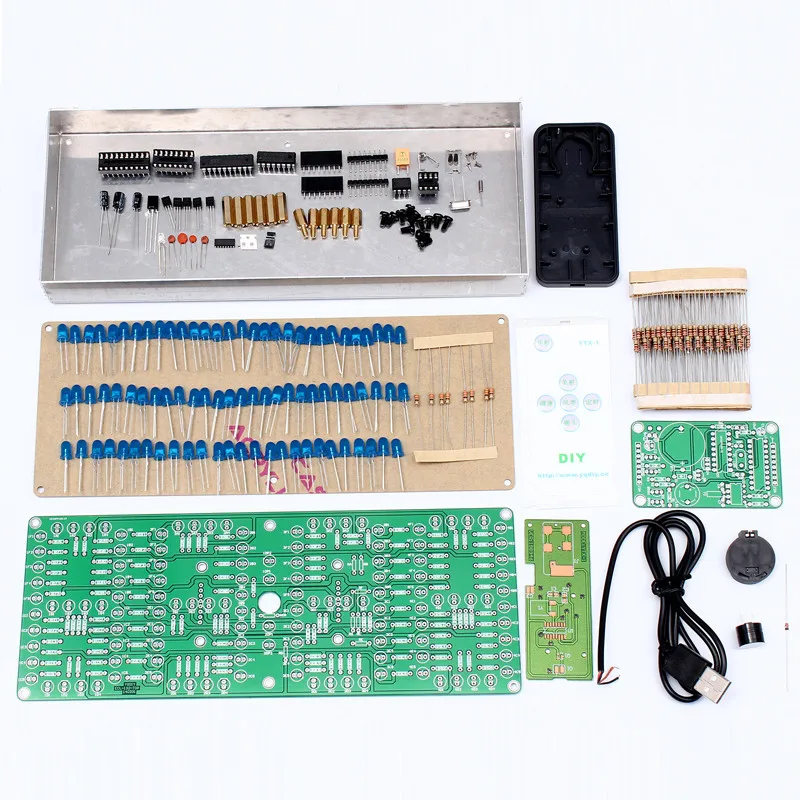

Набор для самостоятельной сборки, часы, таймер, синий экран, дисплей, наборы, электронный комплект с нашивкой, пульт дистанционного управления, 132 шт., 5 мм светодиодный дисплей, таймер

Компонент

Номер

Параметр

Количество

Список дистанционного управления:

IC BA5104

U1

Лапками углублением SOP-16

1

S8050

Q1

СОТ-23

1

Конденсатор 0805

C1,C2

100 пФ

2

Электролитический конденсатор

C3

22 мкФ 25 в

1

455E кристалл

Y1

1

Инфракрасный излучающий светодиодный

D1

3 мм

1

CR2025 шрапнель батареи

J1

2

Винт

M1.4 * 3

5

Печатная плата

76*30,5 мм

1

Фольга для ключей

83*38 мм

1

Чехол

86*40*6 мм

1

Комплект часов управления:

Металлический пленочный резистор

R1-R8

10K

8

Керамический конденсатор

C6,C7

5 пФ

2

Керамический конденсатор

C4,C5

30 ПФ

2

Керамический конденсатор

C3

0,01 мкФ

1

Электролитический конденсатор

C1

10 мкФ, алюминиевая крышка, 25В

1

Электролитический конденсатор

C2

100 мкФ 16V

1

1N4148

D1

DO-35

1

S8550

Q1-5

До-92

5

Кристалл

Y2

32,768 кГц

1

Кристалл

Y1

12 МГц

1

STC11F04E

U1

DIP-20

1

DS1302

U2

DIP-8

1

74HC138N

U3

DIP-16

1

DIP-8 IC розетка

U1

1

DIP-16 IC розетка

U2

1

DIP-20 IC розетка

U3

1

Зуммер

LS1

5 В

1

VS1738 инфракрасный приемник

U4

1

Батарейный блок CR2025

BT1

1

1*8P гнездовой штырь

J2A,J3A

2,54 мм

2

Usb-кабель

80 см

1

Печатная плата

70*43 мм

1

Набор экранных дисплеев:

Металлический пленочный резистор

R1A1-R4G4

220 Ом

130

Металлический пленочный резистор

RA-RDP

330ом

8

1*8P штырь

J2B,J3B

2,54 мм

2

Синий светодиодный

1A1-4G4,1DP1,1DP2,2DP1,2DP1

5 мм

132

Медный цилиндр

М3*9 + 6

6

Медный цилиндр

М3*15

6

Винт

М3*5

12

Фильтровальная пластина

1

Алюминиевая коробка

1

Печатная плата

229*89 мм

1
