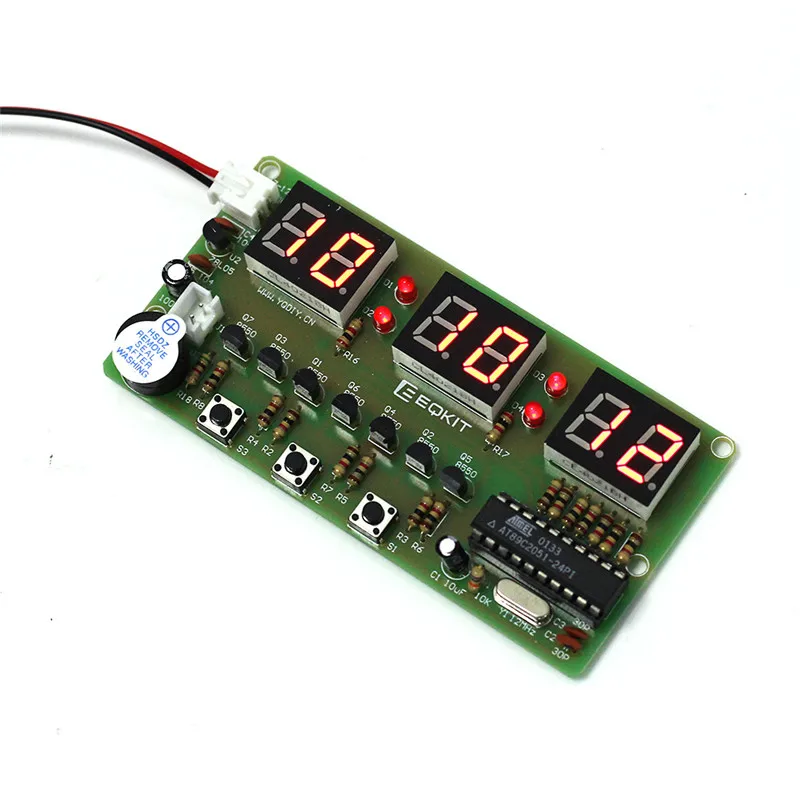

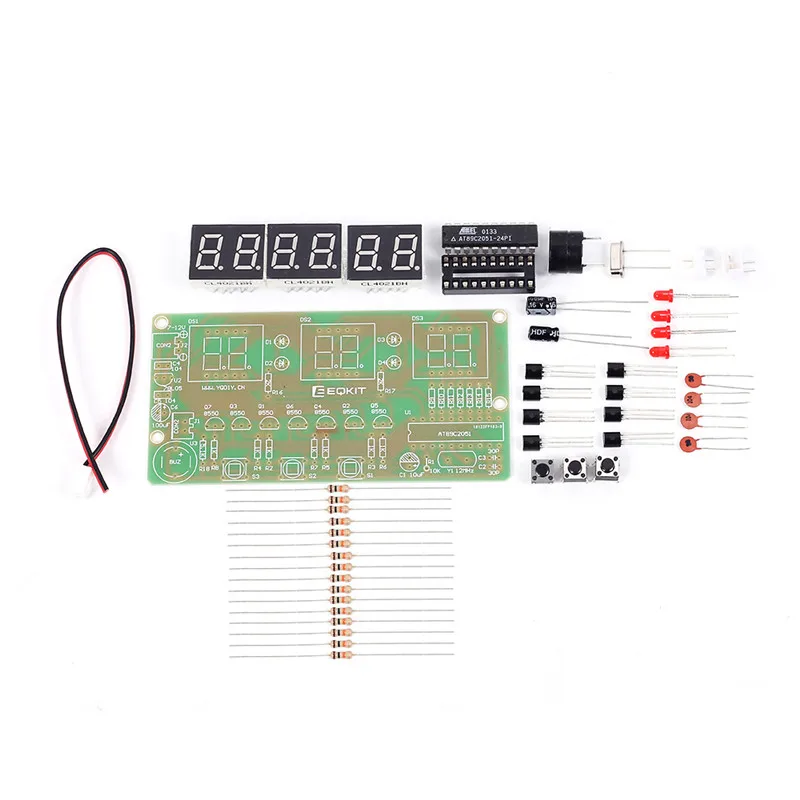

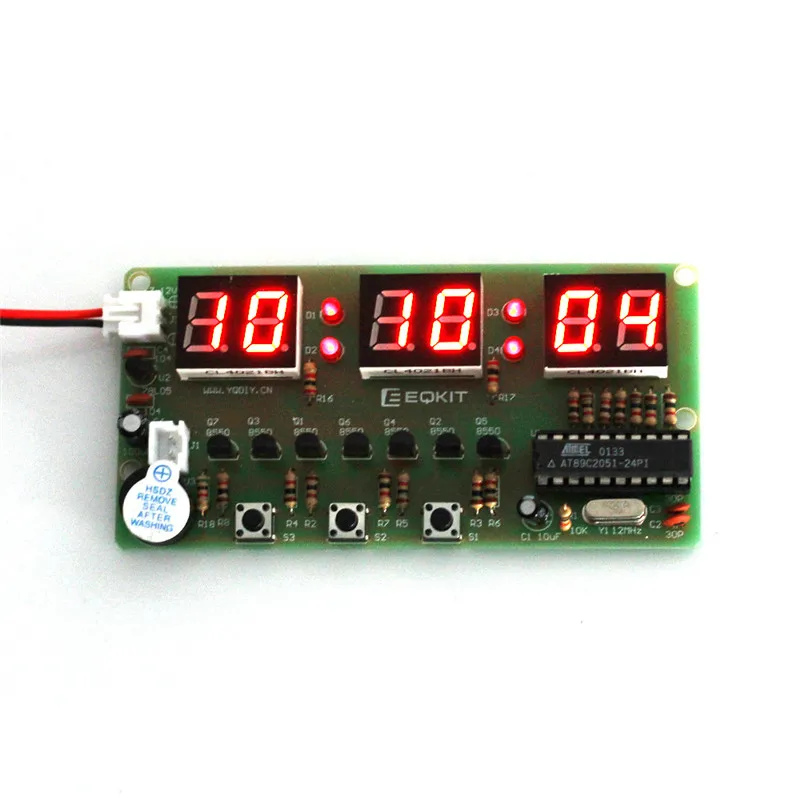

Набор для самостоятельной сборки цифровых электронных часов C51, набор для самостоятельной сборки из шести 6-битных электронных частей и компонентов, электронные часы с таймером

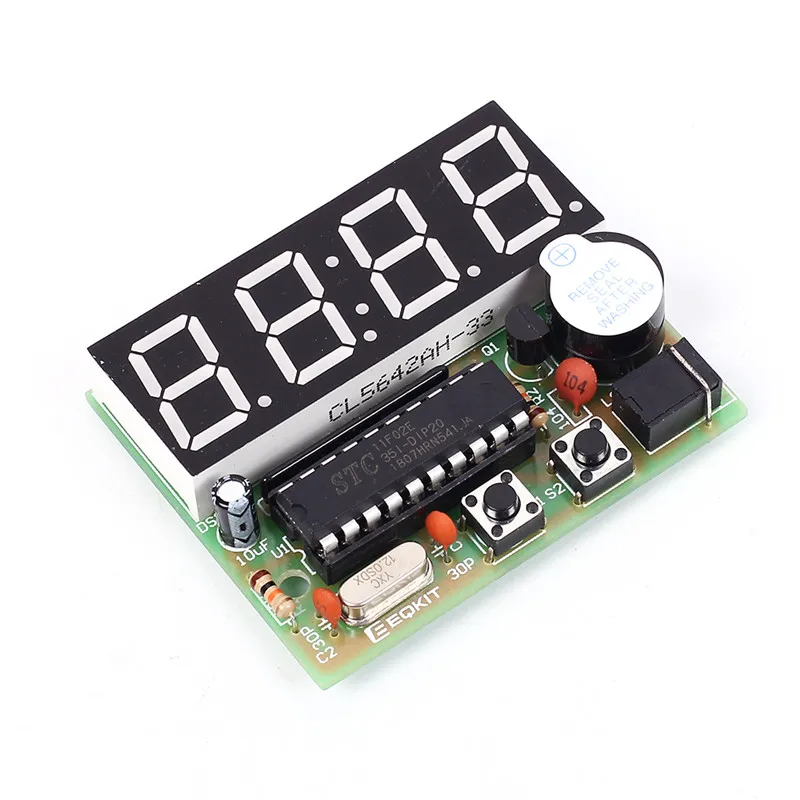

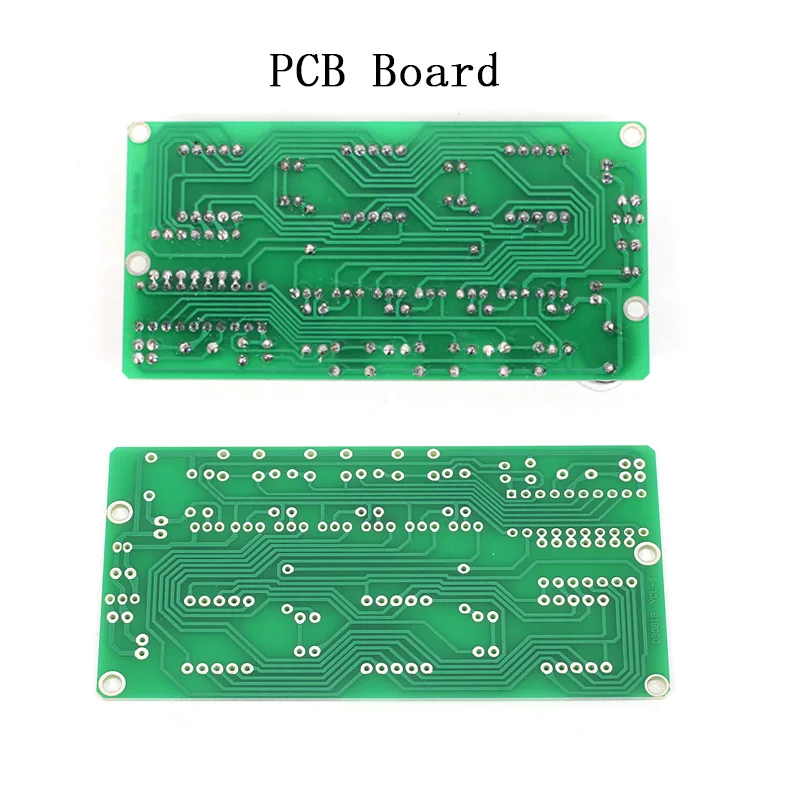

AT89C2051-based из четырех комплектов электронных часовМодель набора: YSZ-4Напряжение питания: 3 в-6 вРазмер печатной платы: 52 мм * ширина 42 ммФункция:1. Коррекция секунд (для точной школы)2. Переключайтесь на Независимый интерфейс отображения каждой минуты3. Точка времени (можно выключить звонок от 8 до 20 часов)4. Две настройки будильника (вы можете отключить функцию будильника)Особенности набора:А. 0,56 дюймовые специальные красные цифровые часы для дисплея;Б. Импорт AT89C2051 для главного чипа;Печатная плата толщиной FR-4 мм изготовлена из платы военного класса;D. Точное время в пути, погрешность в диапазоне времени в пути-от 1 до + 1 секунды каждые 24 часа.Этот комплект содержит шнур питания от USB до 3,5 мм, можно использовать вилку USB-зарядного устройства.1. ВведениеYSZ-4 Четыре электронных часа, требуется ядро AT89C2051, всего 16 электронных компонентов, чтобы воплотить в жизнь два канала будильника (8:00-20:00), будильник по времени, точная настройка, И другие функции.

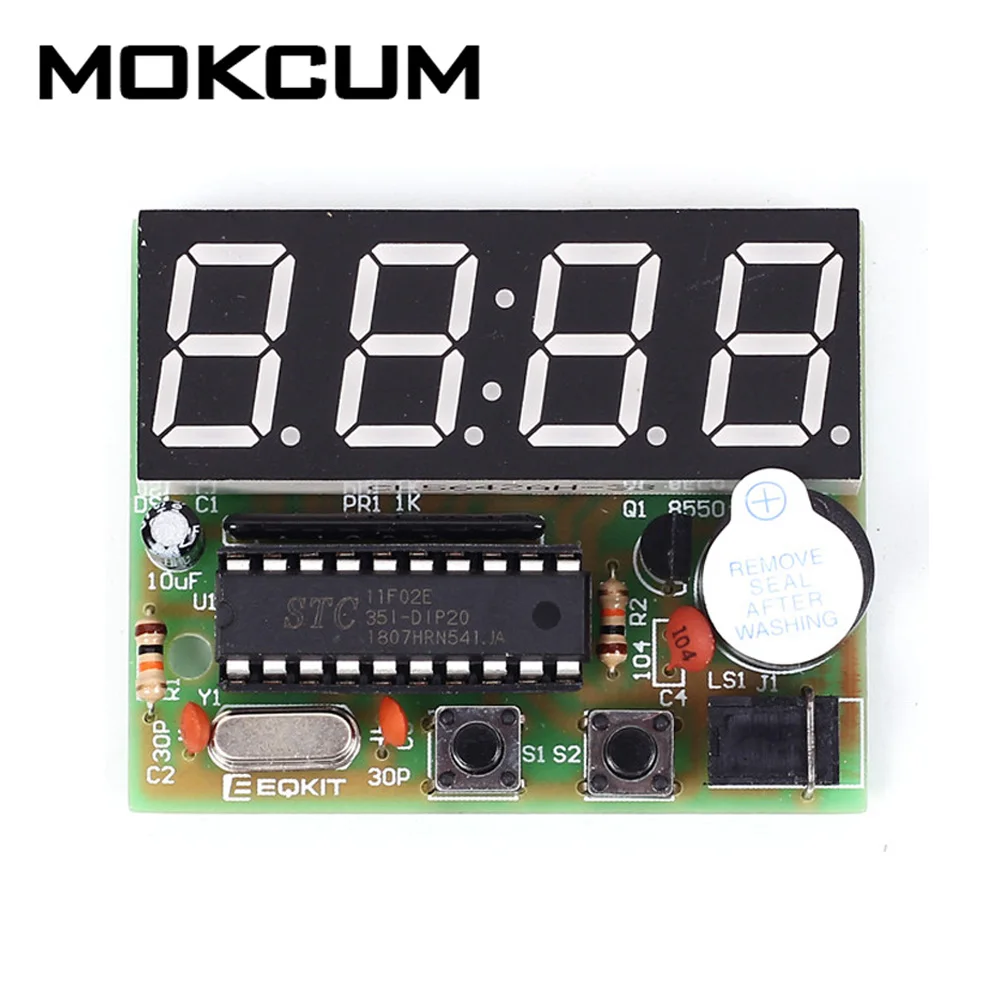

3. ПринципВся система с помощью минимальной системы MCU, входной цепи ключа, схемы отображения, цепи зуммера и деталей источника питания.1>. Минимальная система MCU: включая U1 (AT89C2051), C1, R1 для цепи сброса питания. Тактовая схема состоит из C2, C3 и Y1.2>. Нажатая Кнопка входной цепи: состоит из S1, S2, короткое нажатие кнопки один раз, когда зазвонил громкий звонок, длительное нажатие кнопки, как только зазвонили два громкий звонок.3>. Схема дисплея: 4-битный общий катод и на пакетах резистеров PR1.4>. Цепь зуммера: состоит из Q1, R2 и LS1, короткое нажатие кнопки один раз, когда зазвонил громкий звонок, длительное нажатие кнопки, как только зазвонили два громкий звонок.5>. J1-входной терминал источника питания 5 В, фильтрация c4.4. Инструкция по эксплуатацииПри включении будет отображаться 12:59, при этом нормальный интерфейс («часы: минуты»). Оба канала будильника открыты. В то же время первый будильник установлен в 13:01. Второй будильник установлен в 13:02.После включения питания короткое нажатие 2. Дисплей цифровой трубки будет переключаться между «часами: минутами» и «минутами: секундами»; Длительное нажатие S1, чтобы войти в меню системных настроек. Есть подменю A, B, C, D, E, F, G, H, I. Короткое нажатие подменю S1 плюс увеличение на градусы. Наконец, вернитесь к нормальному интерфейсуПодменю: коррекция в течение нескольких часовОтображение данных добавит 1 после нажатия s2.после настройки подменю A, затем короткое нажатие S2, чтобы сохранить отрегулированные результаты и выйти из подменю, войдите в меню BПодменю B: коррекция в течение нескольких минутОтображение данных добавит 1 после нажатия s2.после настройки подменю B, затем Коротко нажмите S2, чтобы сохранить отрегулированные результаты и выйти из подменю B, войдите в меню CПодменю C: выключатель сигнализации вовремяСостояние по умолчанию включено (вовремя-будильник открыт с 8:00 до 20:00)Он будет переключаться между ВКЛ и ВЫКЛ (вкл-тайм-сигнал закрыт) при нажатии S2. Короткое нажатие S2, чтобы сохранить отрегулированные результаты и выйти из подменю C, откройте менюD подменю: Первый переключатель будильникаСостояние по умолчанию включено (первый будильник открыт)Он будет переключаться между включением и выключением (первый-будильник закрыт) при нажатии S2.Если установлено значение ON, коротко нажмите S1, чтобы сохранить и выйти, затем Войдите в подменю E;Если установлено выключение, коротко нажмите S1, чтобы сохранить и выйти, затем Войдите в подменю G;Подменю E: первый будильник настроен на несколько часовОтображение данных добавит 1 после нажатия s2.после настройки подменю E, затем короткое нажатие S2, чтобы сохранить отрегулированные результаты и выйти из подменю E, войдите в меню FПодменю F: первый будильник настроен на минутыОтображение данных добавит 1 после нажатия s2.после настройки подменю F, затем короткое нажатие S2 для сохранения настроенных результатов и выхода из подменю F, введите меню GПодменю G: второй переключатель будильникаСостояние по умолчанию включено (второй будильник открыт)Он будет переключаться между включением и выключением (второй-будильник закрыт) при нажатии S2.Если установлено значение ON, коротко нажмите S1, чтобы сохранить и выйти, затем Войдите в подменю H;Если установлено выключение, коротко нажмите S1, чтобы сохранить и выйти, затем Войдите в обычный интерфейс;Подменю H: второй будильник устанавливается на часыОтображение данных добавит 1 после нажатия s2.после настройки подменю F, затем Коротко нажмите S2, чтобы сохранить отрегулированные результаты и выйти из подменю H, войдите в меню IПодменю I: второй будильник устанавливается на часыОтображение данных добавит 1 после нажатия s2.после настройки подменю I, затем Коротко нажмите S2, чтобы сохранить отрегулированные результаты и выйти из подменю H, затем Войдите в обычный интерфейс.Вторая коррекция:Короткое нажатие S2 в обычном интерфейсе, затем введите интерфейс «минуты: секунды». Длительное нажатие S2, сделать второй ноль. Затем короткое нажатие S2 дважды войти в нормальный интерфейс
