10 m50daf484c6g FPGA комплект разработки 10 МГц/19,2 МГц/24 МГц/25 МГц/50 МГц CPU 512 МБ RAM 64 МБ SPI Flash
Набор для разработки типа
Поддержка Device10M50DAF484C6G
Поддерживаемая технология устройства FPGA
Размер памяти программы 64 Мб
Тип памяти программы SPI флэш-память
Тип памяти основной программы
Размер Оперативной памяти 512 Мб
ADC2
Поддержка JTAG
UART0
SPI0
I2C0
GPIO92
USB2
RS2320
Порт Ethernet
Тип ЖК-дисплея
Интерфейс дисплея HDMI
Аудиоинтерфейс
Кнопка и переключатель 4
Светодиодный номер 8
Разработка программного обеспечения Quartus II
Операционная система 7 Бит 64 бит
764 бит WindowsWin
Детали комплектов и инструментов для разработки
Объяснение
Набор разработки обеспечивает мощную платформу аппаратного дизайна, построенную вокруг Altera MAX 10 FPGA, первое нелетучее программируемое логическое устройство с одним чипом (PLD), используемое для интеграции хороших компонентов системы. Используйте rs теперь можно использовать огромные реконфигурируемые мощности, которые совместимы с высокопроизводительными, низкомощными FPGA-системами. Двойное изображение внутреннего хранилища оснащено собственной конфигурацией, интегрированной функцией защиты дизайна, интегрированной ADC и аппаратной реализацией Nios II 32 бит микроконтроллера IP, MAX10 устройство является системным управлением, расширением ввода/вывода, коммуникационный контроль самолета, промышленного уровня, автомобилей и потребительских приложений. DECA development board оснащен высокоскоростной памятью DDR3, видео и аудио функциями, сетью Ethernet и многими захватывающими приложениями. DECA development kit содержит все инструменты, которые используются в сочетании с Quartus II design software of Altera.
Если вы новичок в FPGA или опытных пользователей, оценочный набор Arrow DECA MAX 10 FPGA поможет вам понять, как:
Использование нелетучих мгновенных макс. 10 FPGA для дизайна
-Связанные с различными датчиками, в том числе: легкий вес, жесты, температура и влажность.
-Использование двух вариантов конфигурации
-Используйте новый инструментарий моделирования для интеграции модулей моделирования в Quartus II.
Используйте Enpirion power solution с макс. 10 FPGA для уменьшения площади PCB, стоимости и сложности.
-Использование Altera Nios II Gen2 32 бит RISC мягкий ядерный процессор всем необходимым для осуществления с возможностью установки чипа решение.
-Исследуйте аналоговые продукты TI для продвижения большинства функций платы.
Использование полнофункционального оборудования и программного обеспечения IoT
-Используйте стрелы BLE / WIFI BeagleBone совместимый плащ для демонстрации новой серии BLE и WiFi решений.
-Использование интерфейса MIPI для съемки изображений CMOS 8M пикселей
Функция
Устройство FPGA
Макс 10 10M50DAF484C6G устройство
Интегрированный двойной ADC, каждый ADC поддерживает 1 выделенный аналоговый вход и 8 двойных функциональных контактов.
Программируемый логический элемент 50K
Встроенная память 1638 кбит
Флэш-память пользователя 5888 кбит
4 фракции PLL
Конфигурация и отладка
На плате USB-Blaster II (Mini USB B коннектор)
Устройство для хранения
512MB DDR3 SDRAM (синхронное динамическое ОЗУ (16 бит шина передачи данных)
Флэш-память 64 Мб QSPI
Гнездо для карты Micro SD
Коммуникация
10/100 Мбит/с Ethernet PHY с разъемом RJ45
USB 2 PHY имеет мини-usb коннектор AB.
Соединитель
Два 46 pin BeagleBone расширение суставов
Два Макс 10 FPGA ADC SMA входы
Дисплей
HDMI TX сочетает в себе функции HDMI v1.4, включая поддержку 3D видео.
Аудио Частота
24 бит компакт-дисков аудио кодек с линейным входом jack
Видео вход
Интерфейс камеры MIPI CSI-2
Аналоги
Два Макс 10 FPGA ADC SMA входы
Семь макс. 10 FPGA ADC входов предоставляются на BeagleBone Удлинительный разъем.
Переключатель, кнопка и индикатор
2 кнопки
2 скользящих переключателя
8 синих пользователей светодиодный
Датчик
Датчик приближения/зажигалки
Датчик влажности и температуры
Датчик температуры
Акселерометр
Два емкостных сенсорных планшета
Мощность
5 В DC вход
В комплект входит

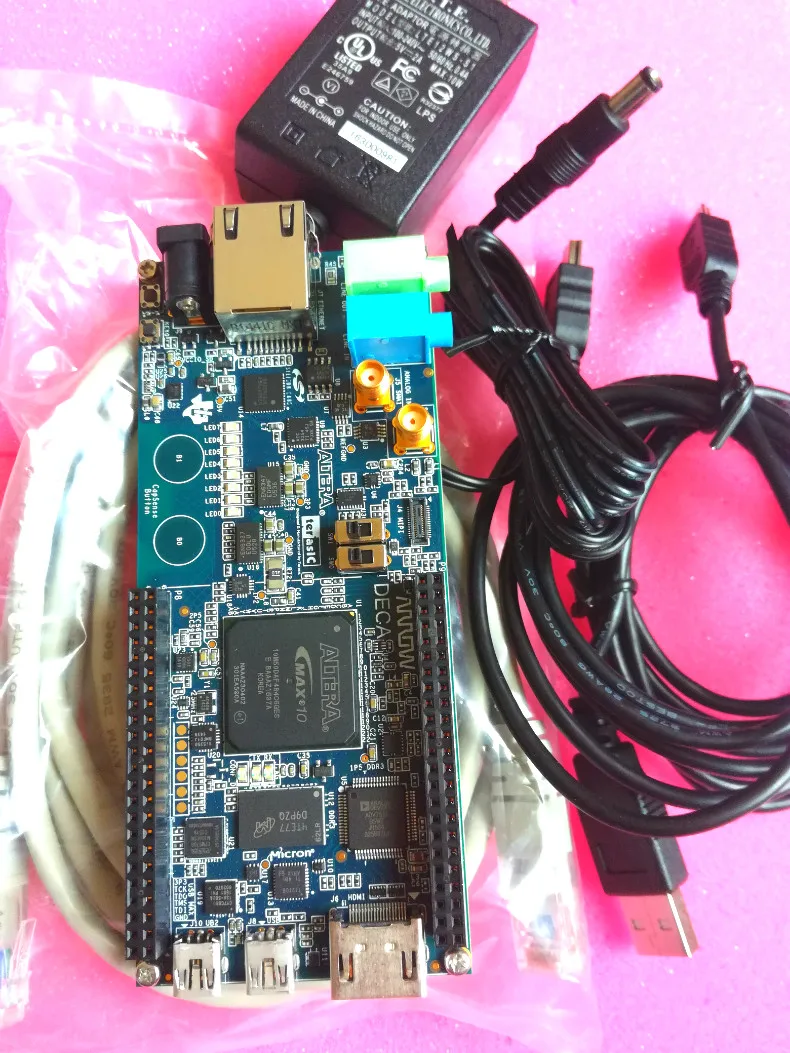

DECA development board
Руководство по быстрому запуску DECA
Кабель Ethernet Cat5e
Два usb-кабеля (A-Mini-B) используются для управления USB и программирования и управления FPGA.
Адаптер питания постоянного тока 5 В
Дополнительная информация
Введение:
Нажмите здесь, чтобы загрузить лабораторный материал DECA. Включая программное обеспечение и аппаратные лабораторные руководства и исходные файлы.
Схема дека
Краткое описание продукции DECA
Руководство пользователя
Дека Бом
Программное обеспечение для дизайна Quartus II
Страница Вики
Дизайнерский магазин
Краткое описание продукции BLE / WiFi
Требования к ПК (требуется ноутбук):
Windows 7, 64 или Windows 8, 64.
4 Гб оперативной памяти
Маленькое ядро I3
Около 20 Гб свободного места на жестком диске
Интернет
