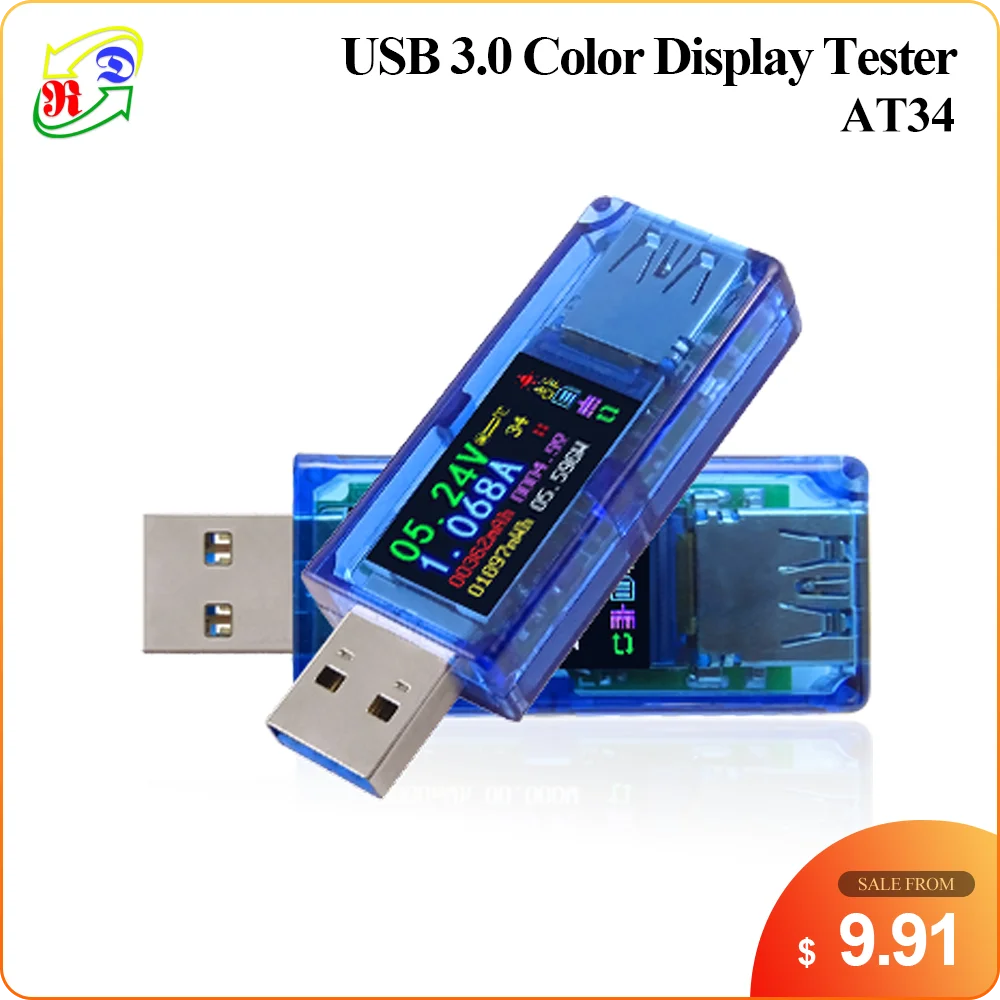

Вольтметр RD AT34 AT35, USB 3,0, цветной ЖК-дисплей, амперметр, измеритель напряжения, тока, мультиметр, зарядка аккумулятора, внешний аккумулятор, USB-тестер

Инструкция:

http://www.mediafire.com/folder/77ueo252py4vc/AT341, видео

https://www.youtube.com/watch?v=nkL_pofkd10

2. Электронная USB нагрузка

Для электронной USB нагрузки, у нас есть HD серии и LD серии 25 Вт 35 Вт нагрузки, вы можете выбрать самостоятельно, HD серии имеет режим триггера, LD серии только нормальный режим

1. В: Когда вы отправляете заказ?

О: Обычно мы отправляем заказ в течение 1-2 дней, если есть праздник, это задержка

Модель продукта

AT34

AT35

Диапазон измерения напряжения

3,70-30,00 В

3,700-30,000 в

Разрешение измерения напряжения

0,01 V

0,001 в

Точность измерения напряжения

±(0.8% + 4 цифры)

±(0.1% + 2 цифры)

Диапазон измерения тока

0-4.000A

0-4.0000A

Разрешение измерения тока

0.001A

0.0001A

Разрешение измерения тока

±(1% + 4 цифры)

±(0.2% + 4 цифры)

Вес изделия (посылка входит в комплект)

28 г

27 г

Частота обновления данных

2 Гц

0,5 Гц

Экран дисплея

0,96 дюймовый цветной ips-дисплей

Диапазон скопления емкости

0-99999 мАч

Диапазон аккумулирования энергии

0-99999mWh 999,99 Вт

Диапазон измерения мощности

0-120 Вт

Диапазон сопротивления нагрузки

1Ω-9999.9Ω

Диапазон температур

0 ℃ ~ 80 ℃/32 ℉ ~ 176 ℃

Погрешность измерения температуры

± 3 ℃/± 6 ℉

Диапазон рабочих температур

0 ~ 45 ℃/32 ℉ ~ 113 ℉

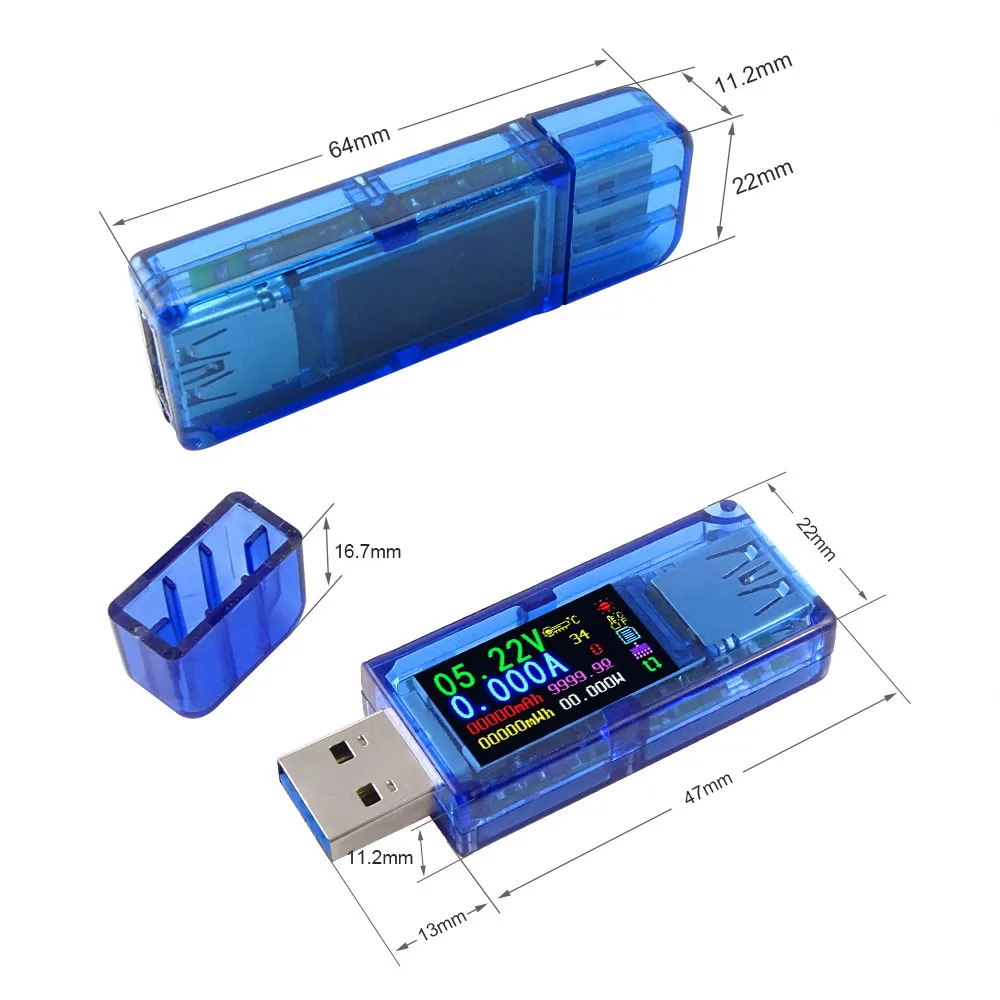

Размеры

64 мм x 22 мм x 12 мм

Режим распознавания быстрой зарядки

QC2.0, QC3.0, APPLE 2.4A/2.1A/ 1A/0.5A, Android DCP, SAMSUNG

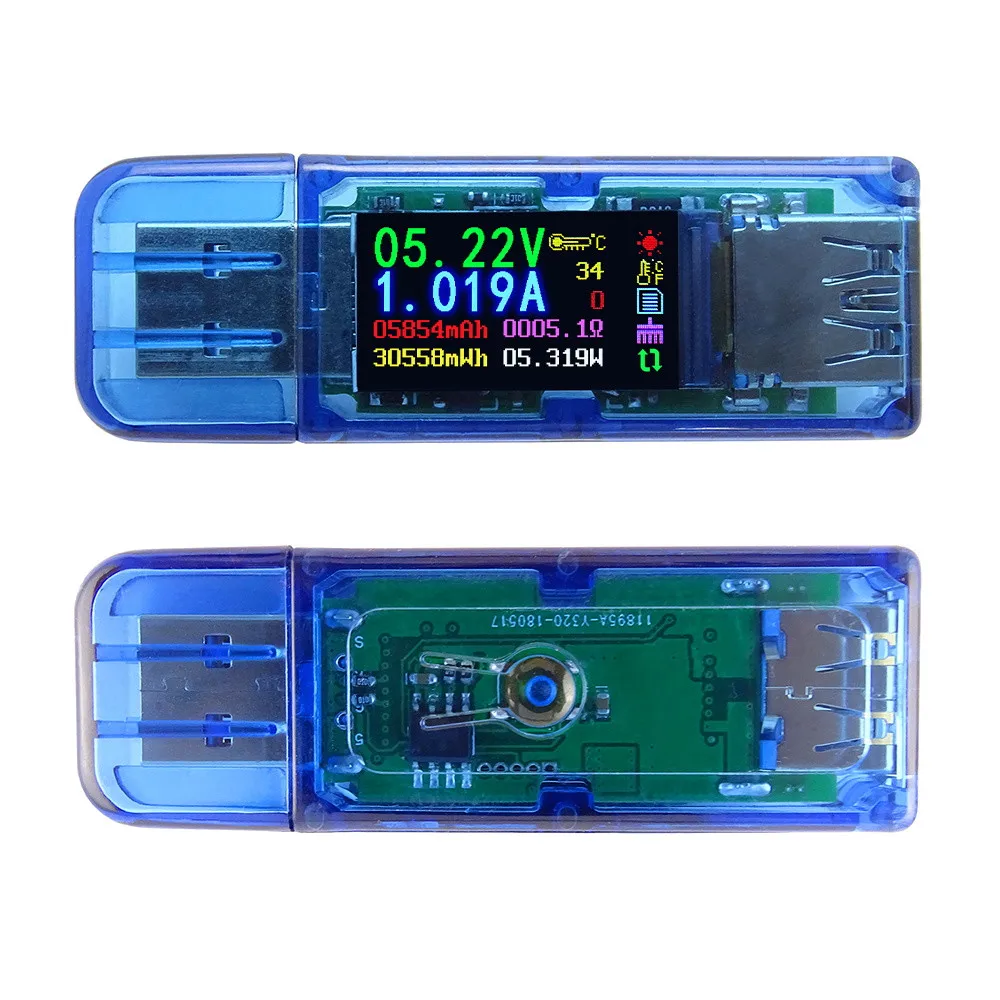

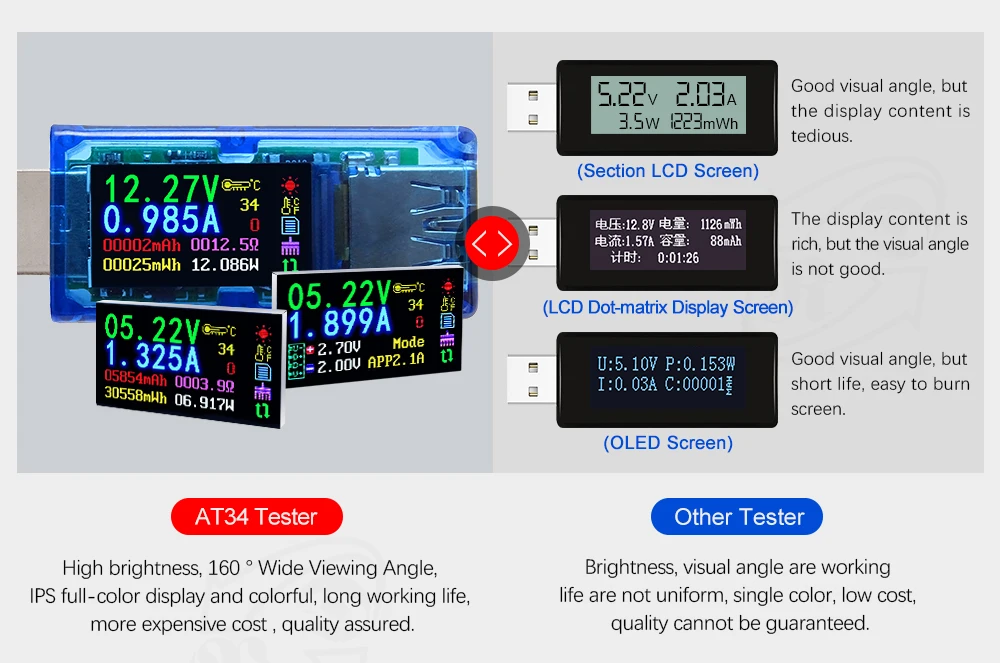

Полноцветный ЖК-дисплей USB 3,0

-Модель: AT34

Измерительный основной интерфейс распознавания быстрой зарядки

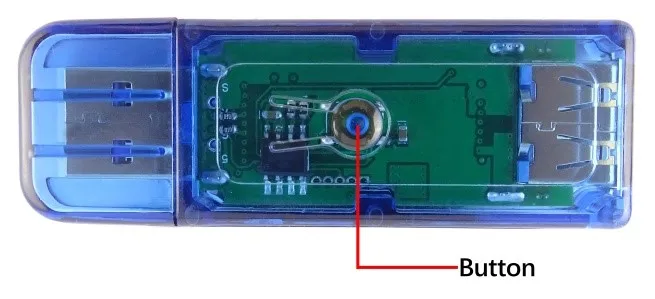

Кнопка инструкции:

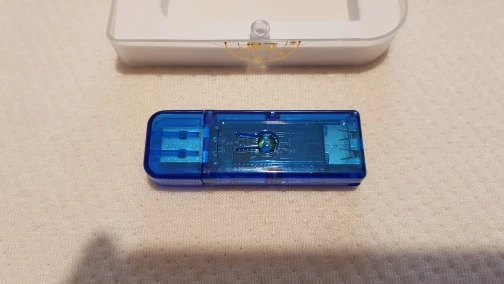

Кнопка расположена на задней части тестера. Есть 2 вида работы, длительное нажатие и короткое нажатие. Короткое нажатие для реализации переключения между основным интерфейсом измерения и интерфейсом быстрого распознавания заряда. Длительное нажатие для реализации переключателя настройки системы.

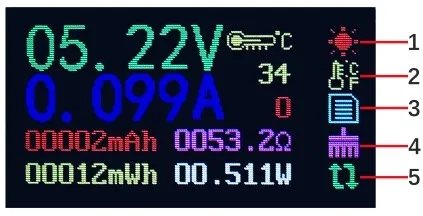

Введение функции значка

1: Нажмите и удерживайте кнопку, чтобы выбрать этот значок, чтобы открыть или закрыть экран

2: Нажмите и удерживайте кнопку, чтобы выбрать этот значок для переключения блока температуры.

3: Нажмите и удерживайте кнопку, чтобы выбрать этот значок для переключения группы данных

4: Нажмите и удерживайте кнопку, чтобы выбрать этот значок, чтобы очистить группу данных.

5: Нажмите и удерживайте кнопку, чтобы выбрать этот значок, поверните экран

Инструкция по эксплуатации:

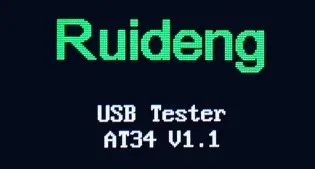

После включения питания, приветственный интерфейс будет отображаться во-первых, затем будет показан основной интерфейс измерения.

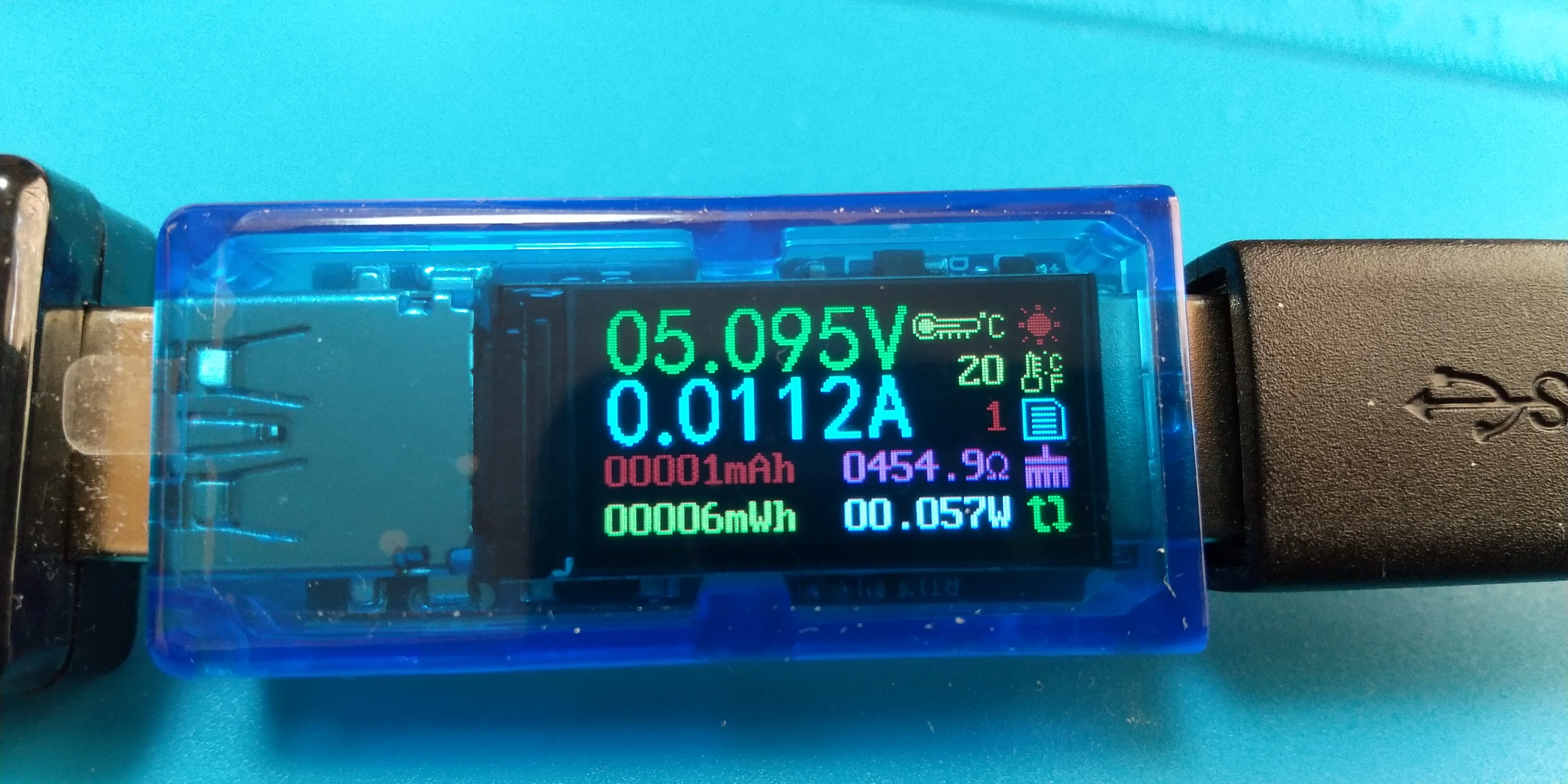

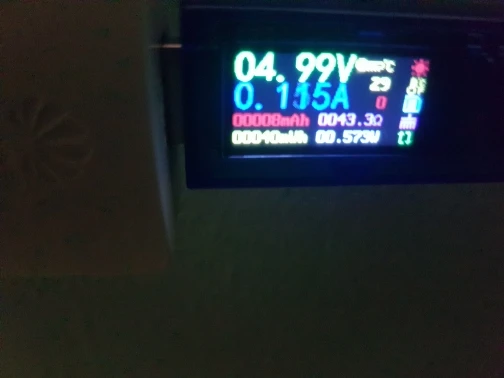

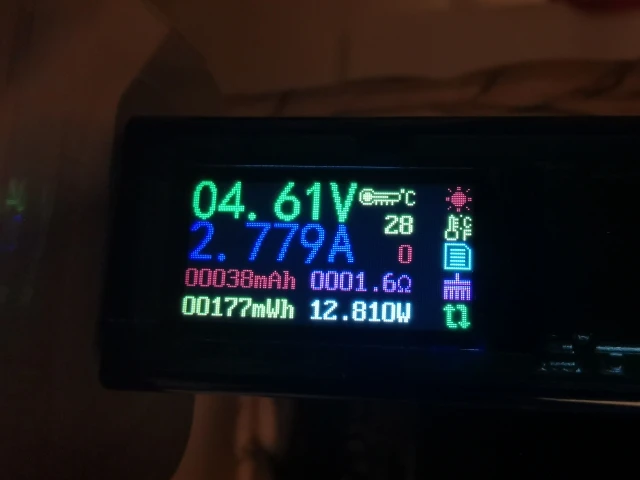

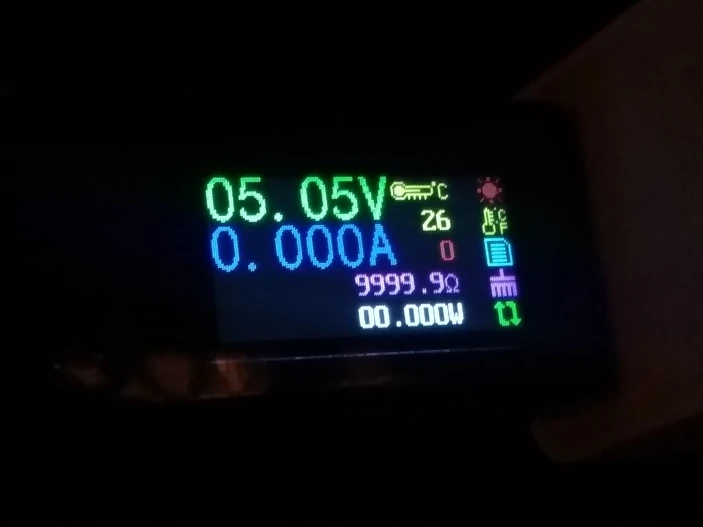

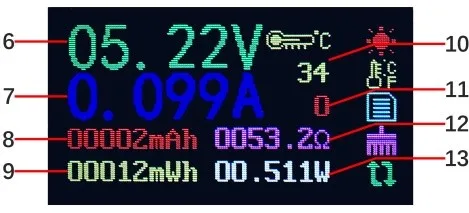

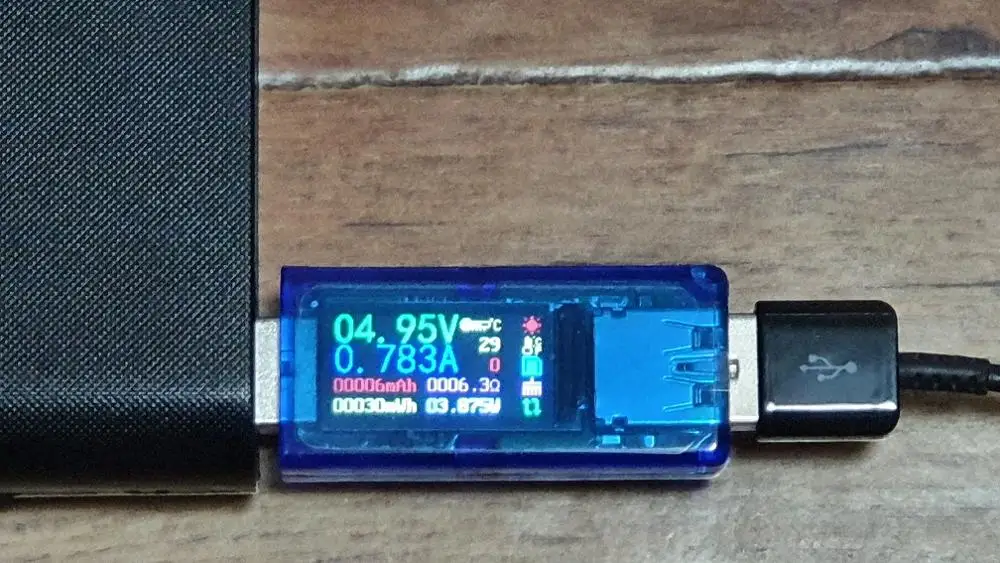

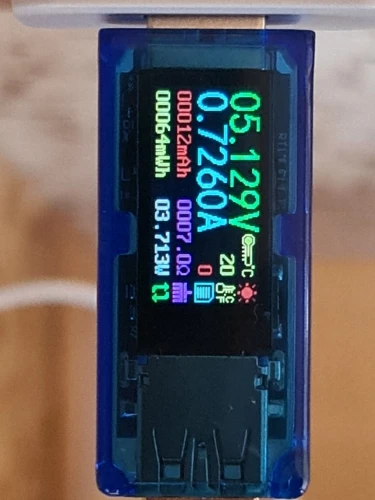

Интерфейс 1: основной интерфейс измерения.

6: измерение напряжения

7: Измерение тока

8: накопленная Емкость

9: накопленная энергия

10: измерение температуры

11: количество используемой группы данных

12: эквивалентное сопротивление нагрузки

13: Измерение мощности

Нажмите кнопку на задней панели, чтобы переключиться на интерфейс быстрого распознавания заряда

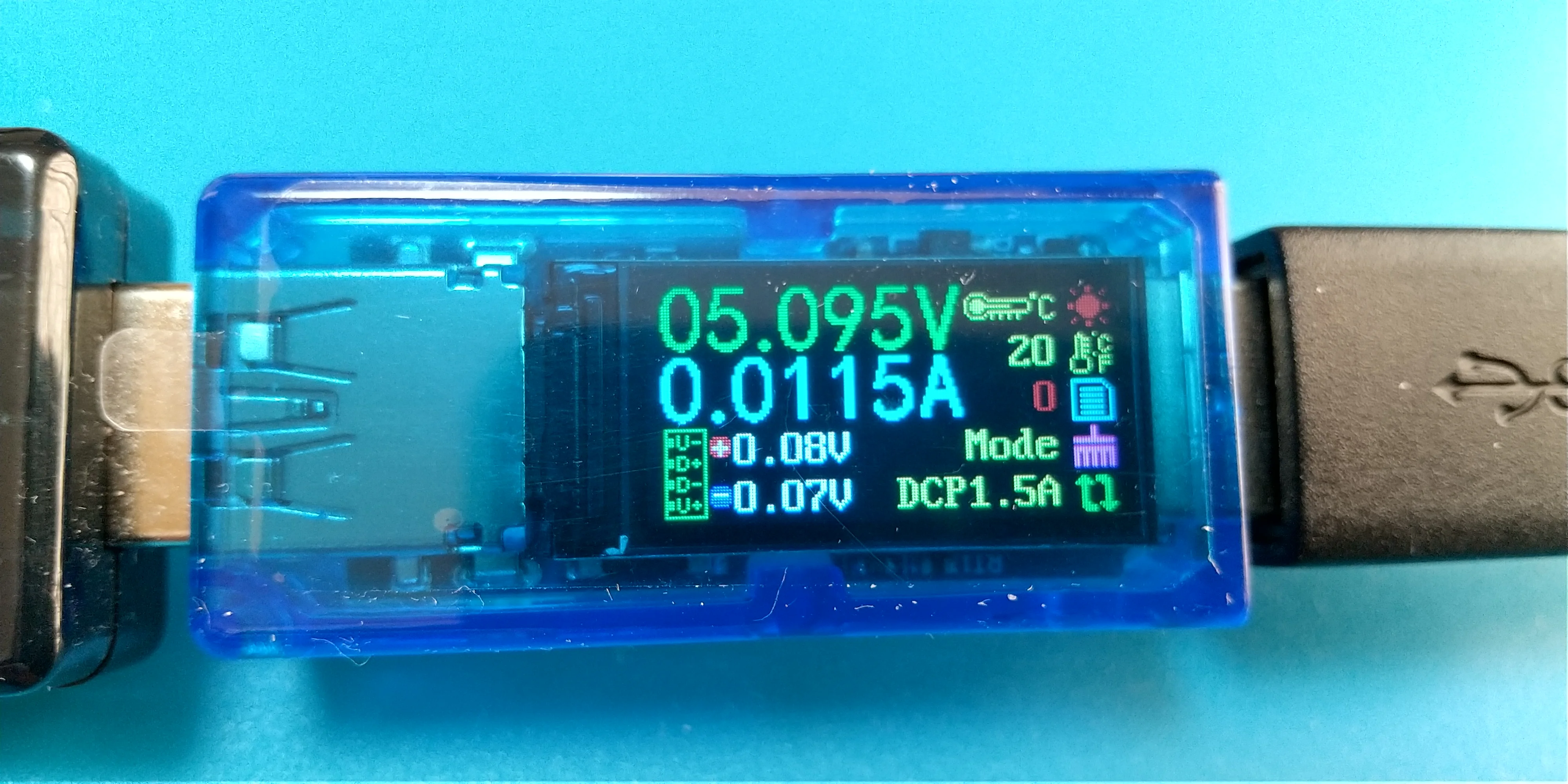

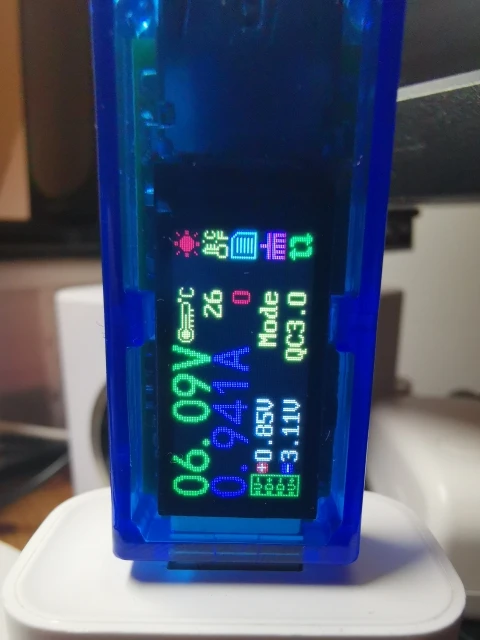

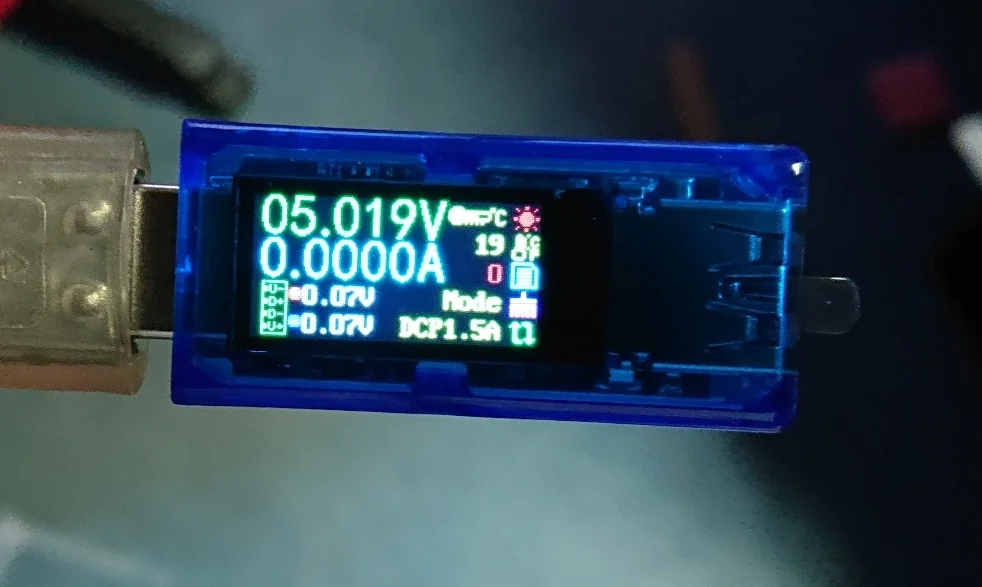

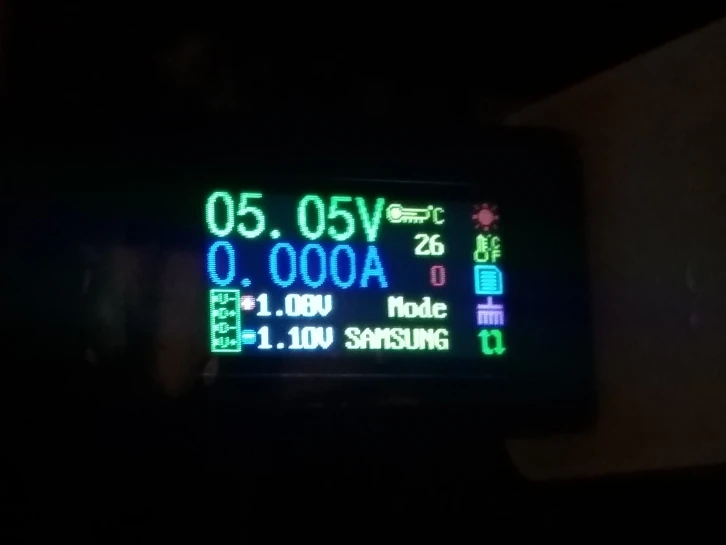

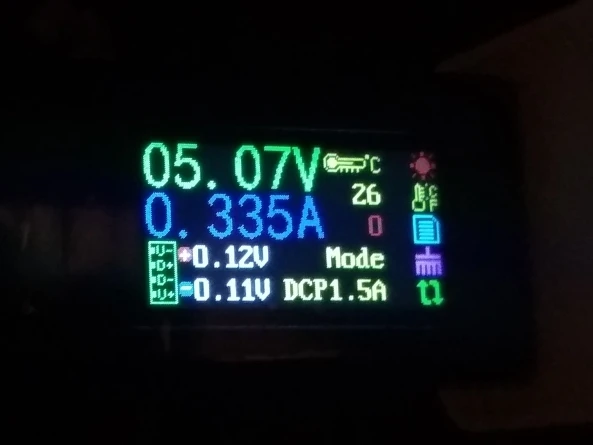

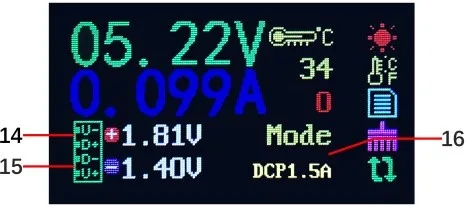

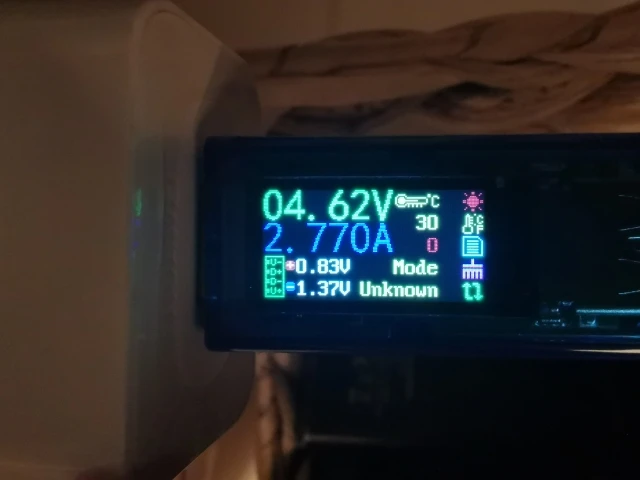

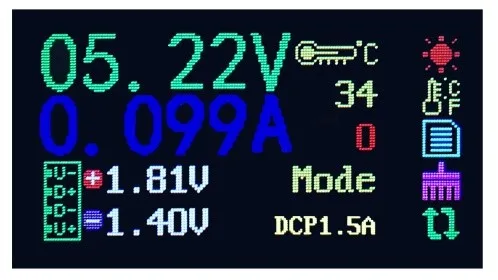

Интерфейс 2: интерфейс распознавания быстрой зарядки:

14:D +: (DP) уровень положительного сигнала.

15:D-: (DM), уровень отрицательного сигнала данных.

16: режим отображения

D + и D-данные только для справки, не очень точность. Устройство автоматически определяет устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0, QC3.0, APPLE 2.4A/2.1A/ 1A/0.5A, Android DCP, SAMSUNG.(Примечание: Эта модель распознавания соглашения о быстрой зарядке предназначена только для справки, потому что сотовый телефон быстро обновляется, это не может быть абсолютно точной идентификации)

Настройка параметров:

При любом интерфейсе 2 интерфейсов нажмите и удерживайте кнопку для реализации набора данных. Удерживайте кнопку более 0.5s, соответствующий значок будет выбран и отображен (фон значка станет черным и синим), затем перейдите через опции выключения экрана, единицы отображения температуры, переключатель группы данных, группа данных четкое ноль и Вращение экрана. Остановитесь на функции, которую вы хотите установить, а затем утеряйте кнопку

Нажмите и удерживайте кнопку, соответствующий1Значок будет выбран и отображен, затем потеряет кнопку, экран будет выключен, затем нажмите кнопку или включите снова, дисплей снова будет светильник

Нажмите и удерживайте кнопку, соответствующий2Значок будет выбран и отображен, а затем потеряет кнопку, блок температуры будет переключен. Градусный Цельсия-это Единица температуры по умолчанию

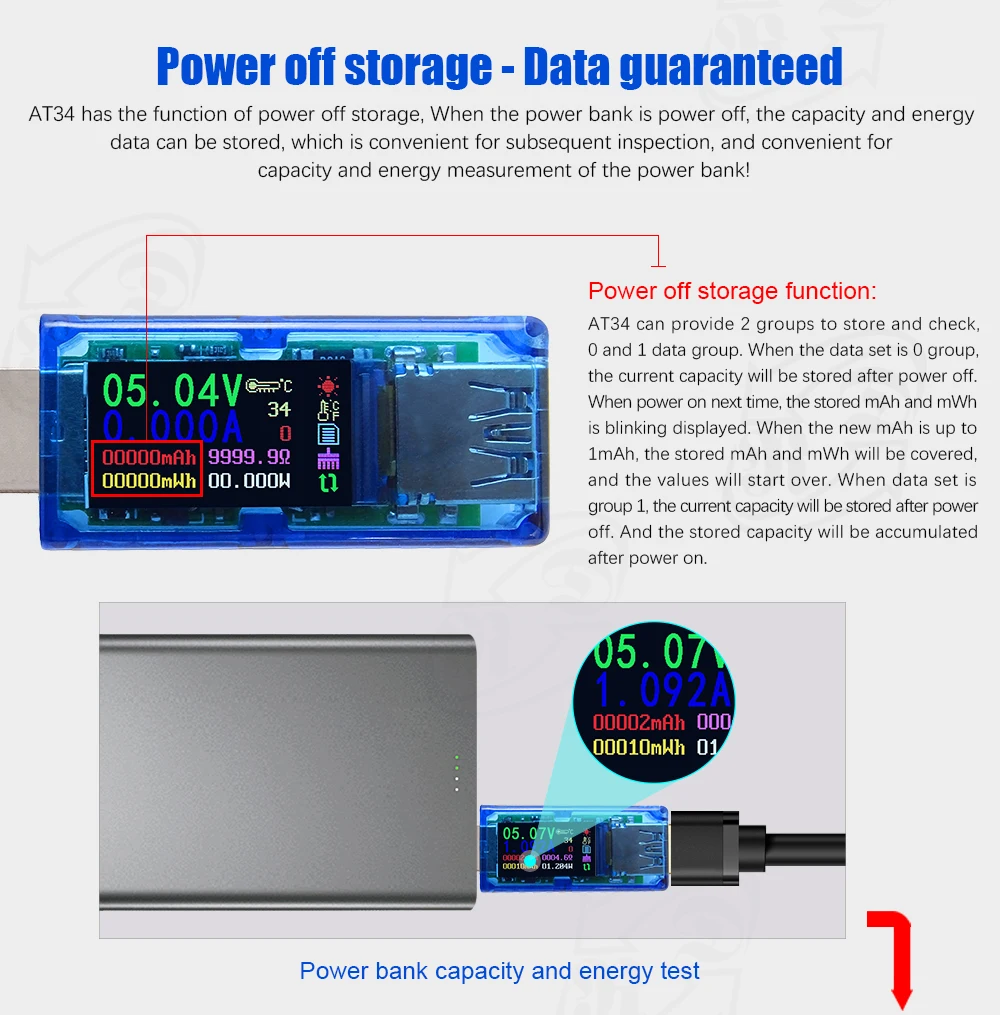

Нажмите и удерживайте кнопку, соответствующий3Значок будет выбран и отображен, затем потеряет кнопку, группа данных будет переключена. Этот тестер может предоставить 2 группы для хранения и проверки, 0 и 1 группу данных. Когда набор данных равен 0 группе, емкость тока будет храниться после выключения питания. При включении питания в следующий раз на дисплее будут мигать сохраненные mAh и mWh. Когда новая мА · ч до 1 мА · ч, сохраненные мА · ч и МВтч будут покрыты, и значения начнутся. Когда набор данных входит в группу 1, емкость тока будет храниться после выключения питания. И Сохраненная емкость будет накапливаться после включения питания.

Нажмите и удерживайте кнопку, соответствующий4Значок будет выбран и отображен, затем потеряет кнопку, данные текущей группы данных будут нулевыми.

Нажмите и удерживайте кнопку, соответствующий5Значок будет выбран и отображен, затем потеряет кнопку, экран будет поворачиваться на 180 градусов и сохранен автоматически, что удобно для последующего использования
