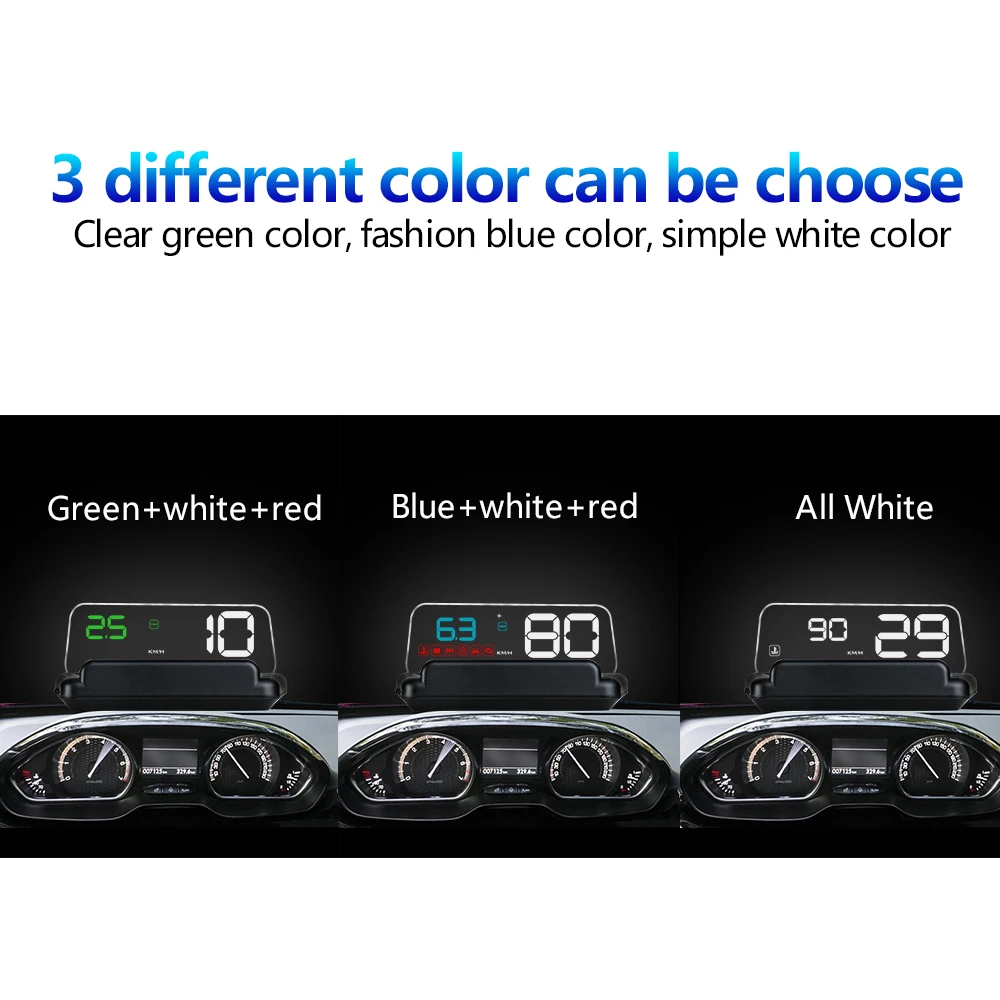

KUNFINE автомобильный концентратор OBD Автомобильный скоростной проектор Hud Дисплей Цифровой спидометр OBD2 диагностический инструмент 3 Цвета Универсальный C500

KUNFINE автомобильный концентратор OBD Автомобильный скоростной проектор Hud Дисплей Цифровой спидометр OBD2 диагностический инструмент 3 Цвета Универсальный C500

Функции:

1. Значок будильника: высокая температура воды/Сигнализация низкого напряжения/напоминание о сдвиге/сигнализация о превышении скорости/Усталость вождения/ошибка двигателя

2. Многофункциональный дисплей: об/мин/напряжение/Расстояние вождения/часы/Температура воды/расход топлива

3. Датчик света: HUD может автоматически регулировать яркость в соответствии с окружающей средой

4. Блок пробега: Путешествие означает расстояние вождения от двигателя до выключения

5. Единица расхода топлива: Единица среднего расхода топлива на сто километров/мгновенный расход топлива = AVG

6. Скорость: цифровой дисплей скорости вождения транспортного средства

7. Единица скорости: км/ч = километр/час, миль/час

Шаги по установке:

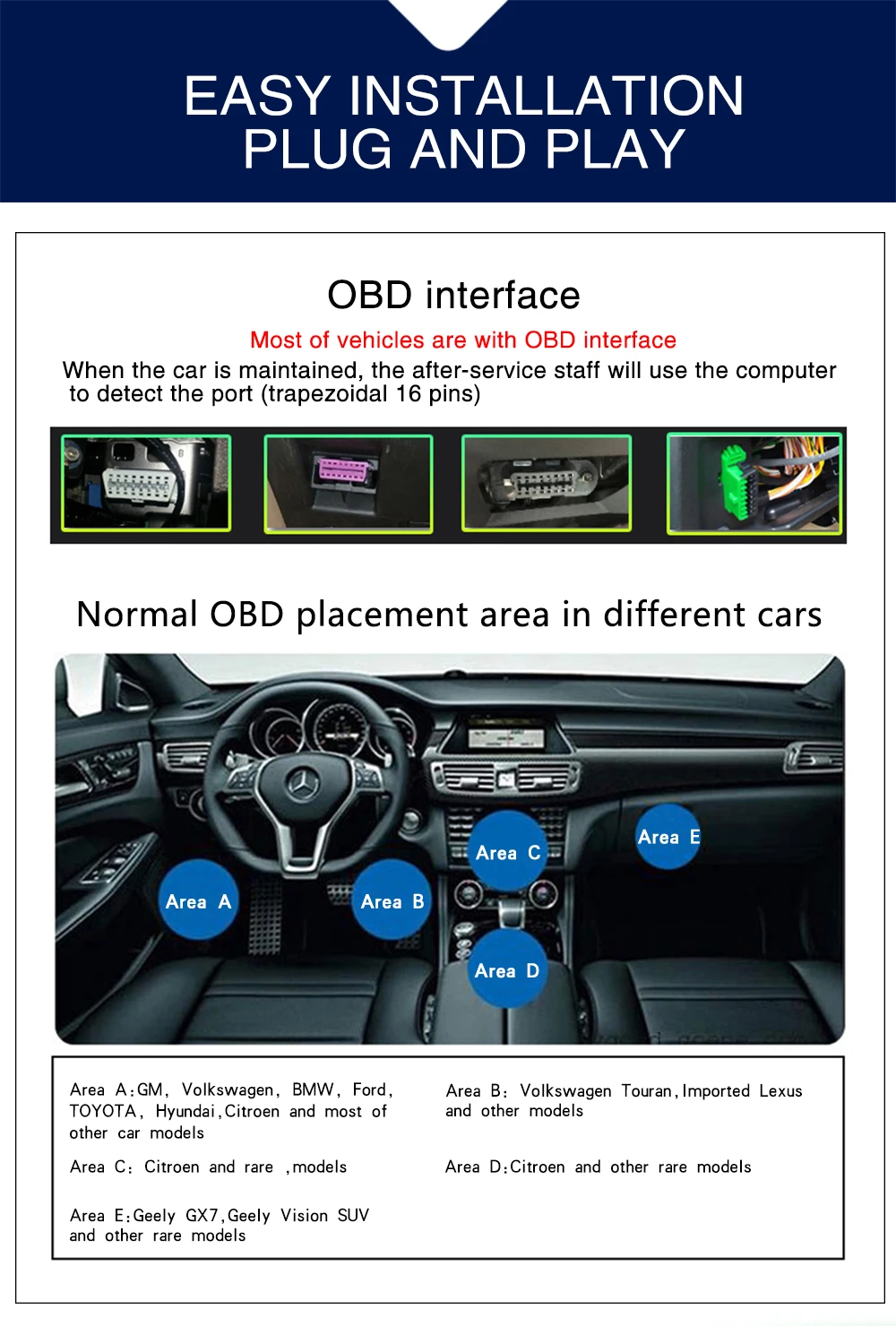

1. Узнайте интерфейс OBD в транспортном средстве

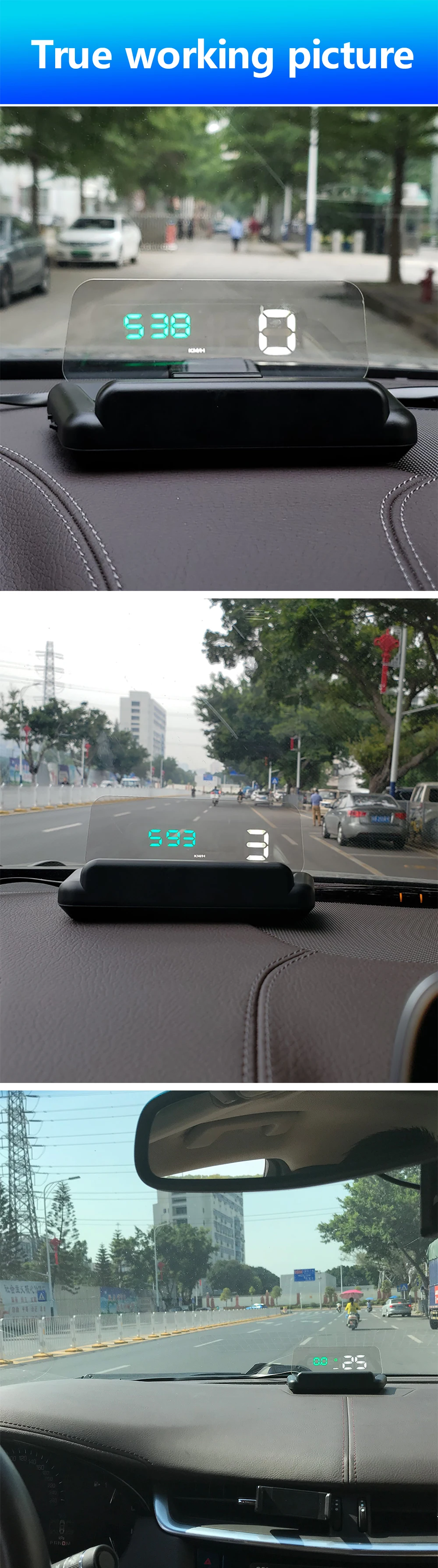

2. Поместите HUD на приборную панель

3. Скрыть кабель OBD в соответствии со швом

Вход в режим настройки меню:

Примечание: Когда данные HUD отличаются от данных приборной панели, пожалуйста, настройте меню HUD.

1. Пожалуйста, подтвердите, что HUD был подключен к автомобильному интерфейсу OBD2, и HUD обычно работает.

2. Найдите волновую кнопку настройки HUD

3. Удерживайте кнопку, чтобы войти в режим настройки, и сделайте это снова, чтобы сохранить и выйти

В режиме настройки дисплей HUD отображается ниже

Объяснение: есть 14 вариантов меню, после входа в режим меню, короткое нажатие кнопки войдет в следующее меню, вверх или вниз, чтобы увеличить или уменьшить параметр по умолчанию.

Быстрая настройка:

При запуске двигателя HUD будет отображаться, затем пользователь может использовать быстрый способ настройки для регулировки HUD

Переключение нескольких функций

Короткое нажатие кнопки, будет отображать только скорость.

Короткое нажатие кнопки может переключить функции

Быстрый сброс заводских настроек:

Когда HUD выключен, нажмите кнопку настройки и в то же время Подключите usb-порт к устройству HUD

Включение/выключение зуммера:

Когда HUD на нормальном дисплее, нажмите кнопку в течение 5 секунд, чтобы выключить зуммер, сделайте это снова, чтобы включить зуммер

Объяснение режима настройки меню:

Как войти в режим меню?

Когда HUD работает, нажмите кнопку настройки, затем HUD покажет, как показано ниже:

Устранение неполадок:

1. Экран без дисплея и без питания:

Запустите двигатель автомобиля; Проверьте, тугая ли линия кабеля OBD; Потяните кабели OBD еще раз, чтобы убедиться; Проверьте, включен ли выключатель питания продукта. Если все еще нет дисплея, пожалуйста, измените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если это не хорошо, пожалуйста, отремонтируйте его и попробуйте еще раз.

2. Показывает только напряжение и автоматическое выключение после 60 секунд, когда устройство имеет мощность:

Данный товар доступен только для автомобилей с Соглашением OBD2 и EU-OBD (Европейский регион: после 03 лет, другие регионы: после 07 лет)

Эти продукты не поддерживают JOBD и OBDI и рекомендуются для тестирования другого автомобиля.

3.См.НетЧеткоКогда HUD подСолнечный свет:

Когда HUD включен, вертикальное нажатие в волновой кнопке 5 секунд, чтобы войти в меню, короткое нажатие 8 раз в меню 8, настройте по умолчанию от 0 до 11 (11 является самым ярким) и вертикально нажмите 5 секунд, чтобы сохранить.

4.Неправильная операция приводит к сбоямОrНеточные данные:

Сделайте сброс.

Когда HUD включен, вертикально нажмите на кнопку в течение 5 секунд, чтобы войти в меню, короткое нажатие несколько раз в меню 13, настройте параметр на 1, вертикально нажмите в течение 5 секунд, чтобы сохранить.

5.Неточная скорость:

A. Сначала проверьте правильность блока скорости или нет, блок скорости, включая км/ч и MPH, меню 9 может регулировать блок скорости

B. когда HUD включен, вертикально нажмите волновую кнопку 5 секунд, чтобы войти в меню и найти меню 0, параметр показывает 107, вверх или вниз волновая кнопка, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. после регулировки вертикально нажмите в течение 5 секунд, чтобы сохранить его.

6.INpreciseОб/мин:

Когда HUD включен, вертикально нажмите кнопку волны 5 секунд, чтобы войти в меню 1, параметр показывает 100, вверх или вниз волновой кнопки, чтобы увеличить или уменьшить значение. После регулировки вертикально нажмите в течение 5 секунд, чтобы сохранить его.

7.НеточностьРасход топлива:

Блок для расхода топлива L/100 км, HUD Дисплей является одним приводом расхода топлива, в то время как дисплей автомобиля интегрирован средний расход топлива вождения, так что это нормально, если есть разница.

Дисплей HUD три вида расхода топлива:

A. Режим холостого хода: HUD отображает мгновенный расход топлива в час (L/H), это означает, что HUD может понять, сколько масла будет потребляться автомобиль при запуске двигателя через один час

B. Режим вождения: дисплей HUD мгновенный расход топлива 100 км

C. Завершение вождения: HUD Дисплей является средним расходом топлива в 100 км, когда выключить автомобиль, HUD автоматически выключается в 10 s

Когда HUD включен, вертикально нажмите кнопку волны 5 секунд, чтобы войти в меню, найти меню 2, параметр показывает 100, вверх или вниз, чтобы настроить.

8.HUD не может автоматически отключаться в автомобилях с функцией Start StopИли при выключении автомобиля скорость HUD и RPM не 0

1. Если автомобиль с функцией Start Stop, найдите меню 12, настройте параметр до 13,2 (когда напряжение автомобиля меньше 13,2 В, HUD автоматически выключается в течение 3 минут)

2. Если HUD выключается во время вождения, найдите меню 12, настройте параметр до 12,6 или 12,8

3. Если после выключения HUD перезапуск, найдите меню 12, настройте параметр на 13,6

9.HOwДля регулировки часов?

Когда HUD находится в обычном режиме отображения, короткое нажатие, чтобы найти часы, длинное нажатие

Кнопка часы будут мигать, короткое нажатие вверх для регулировки минут, короткое нажатие может регулировать часы, после окончания отрегулировать часы, длительное нажатие в 5S, чтобы сохранить и выйти.

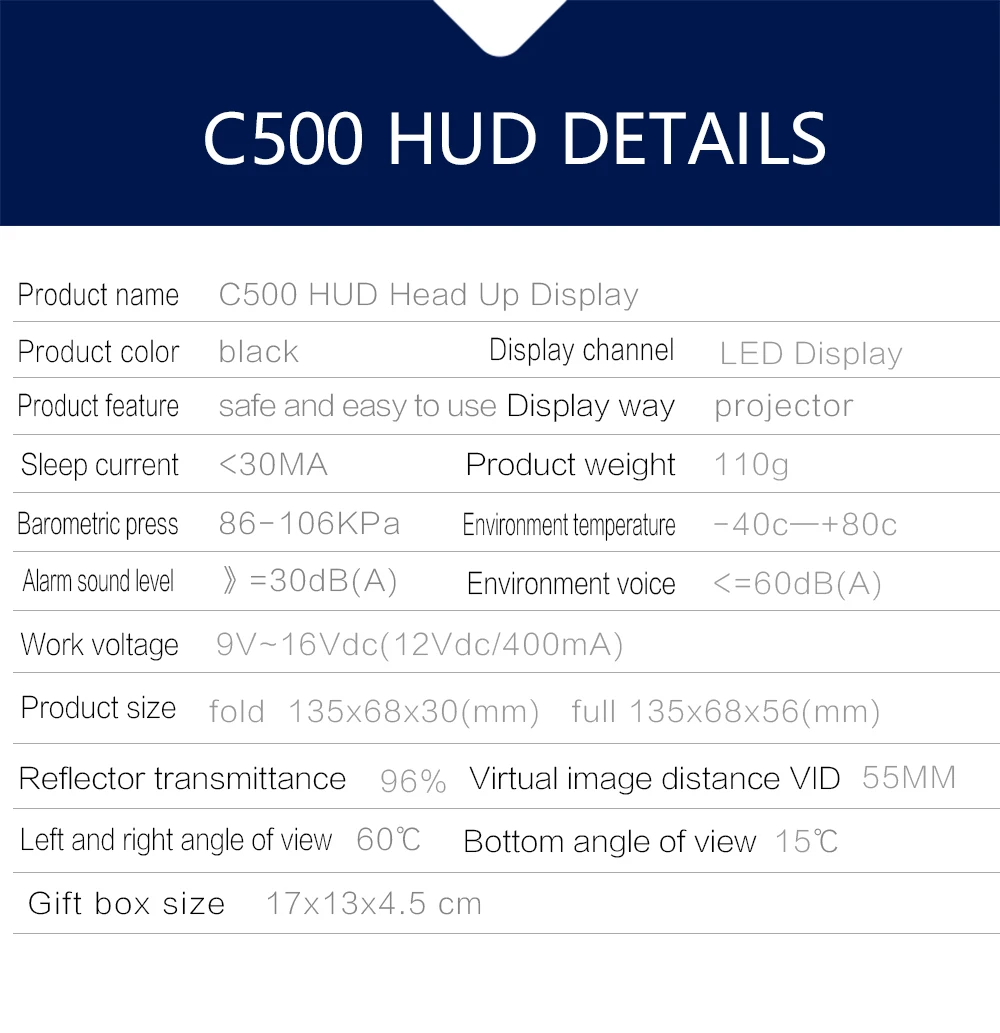

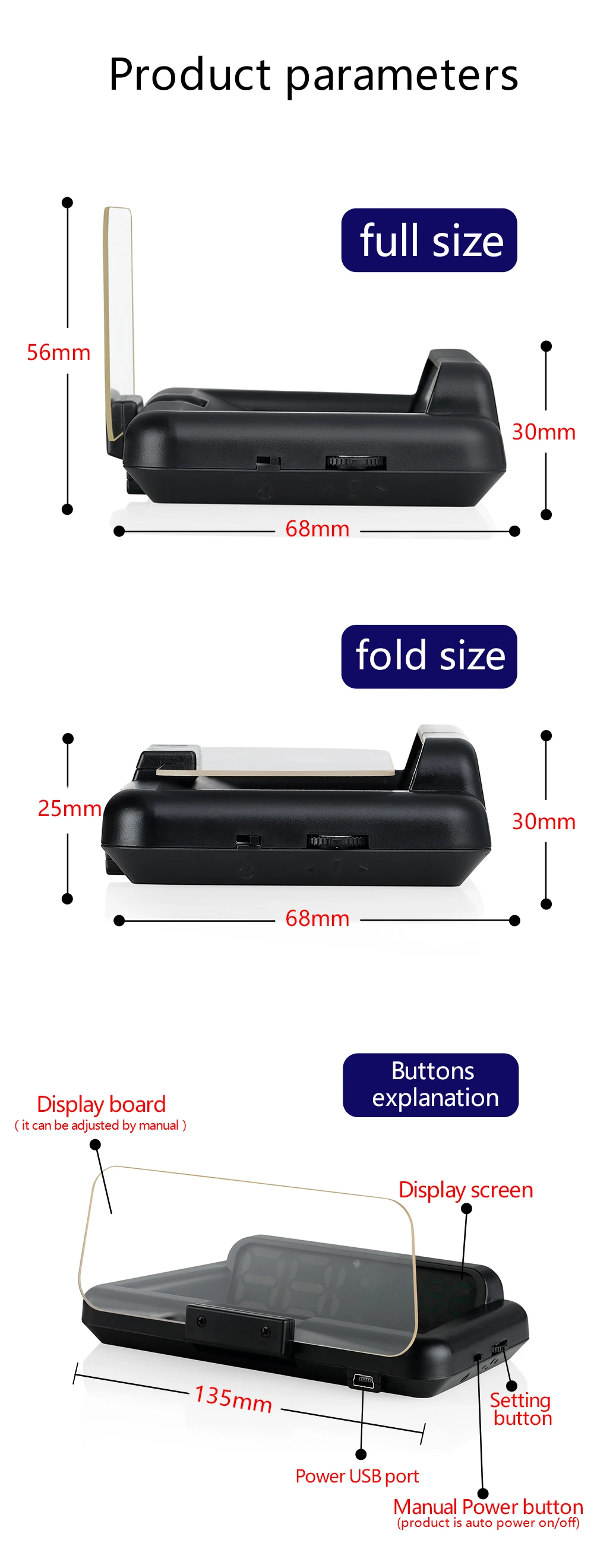

Технические параметры:

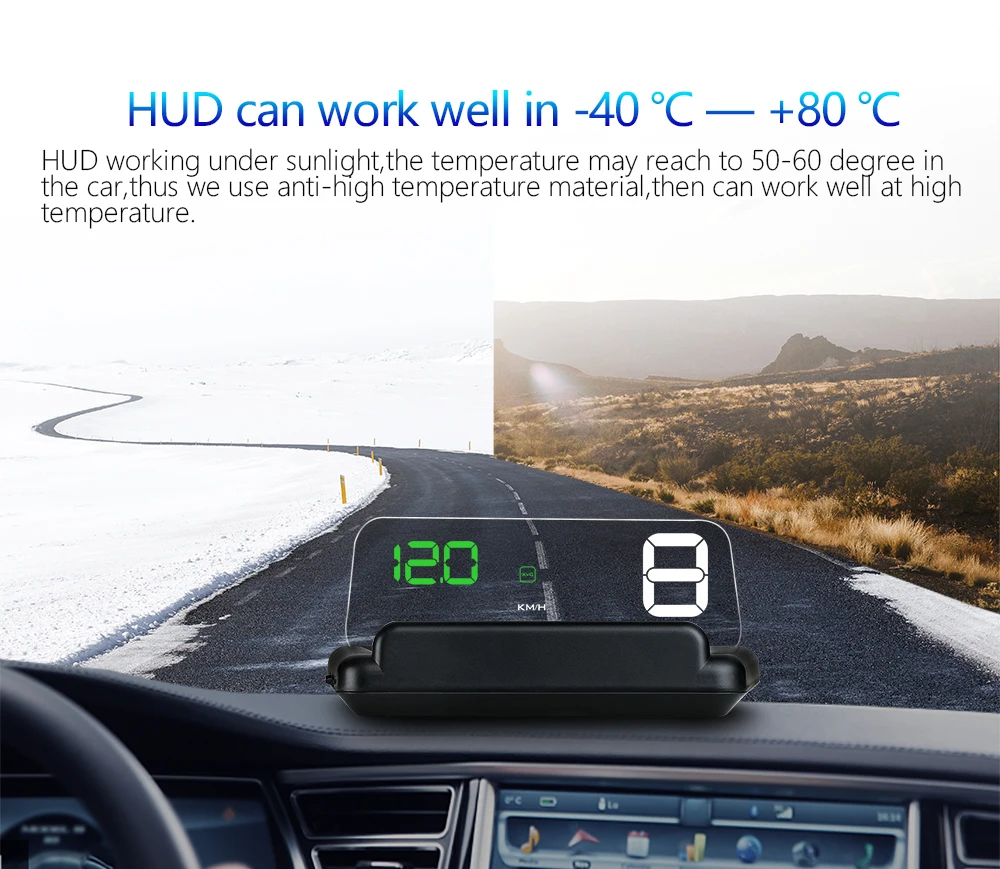

1. Температура окружающей среды:-40 0C-+ 80 0C

Барометрический пресс: 86-106 кПа

Относительная влажность: 10%-95%

Голос окружающей среды: <= 60 дБ

2. Рабочее напряжение: 11 В ~ 18 В постоянного тока (12 В постоянного тока/200 мА)

3. Ток сна: <= 30 мА

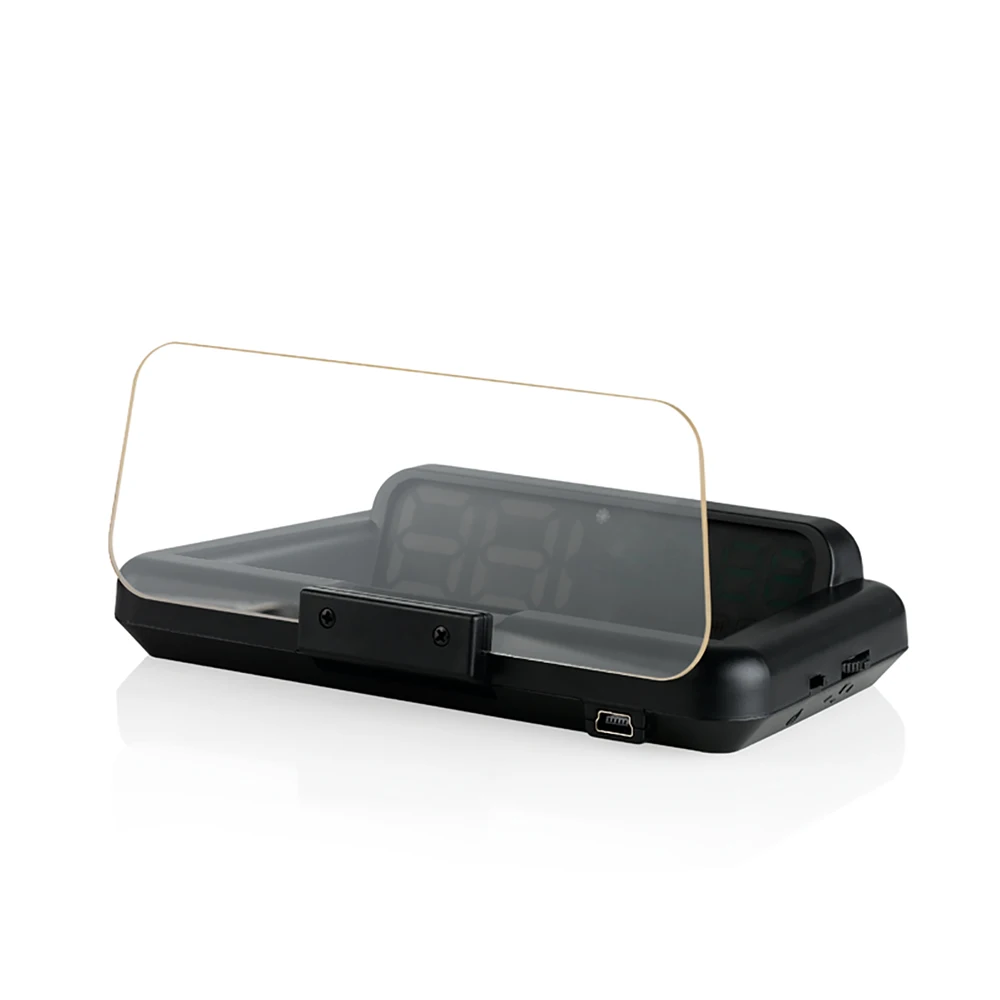

4. Размер изделия: Сложите 135X68X30 мм, полный размер: 135x68x56мм

5. Размер изображения проектора: 90x20 мм

6. Способ отображения: Проектор

7. Канал отображения: светодиодный дисплей

8. Коэффициент пропускания отражателя: 96%

9. Расстояние виртуального изображения: 55 мм

10: левый и правый угол обзора: 60 °

11. Угол обзора вниз: 15°
