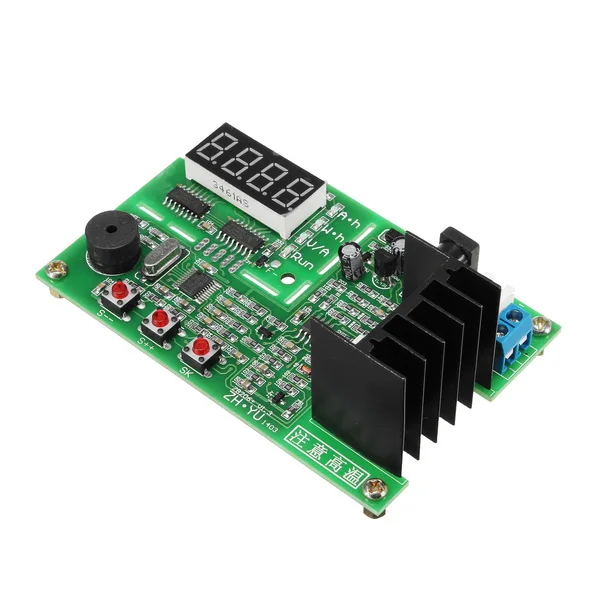

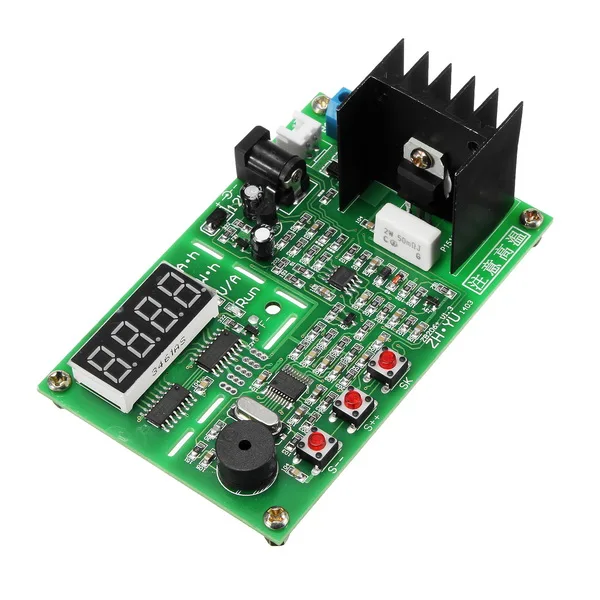

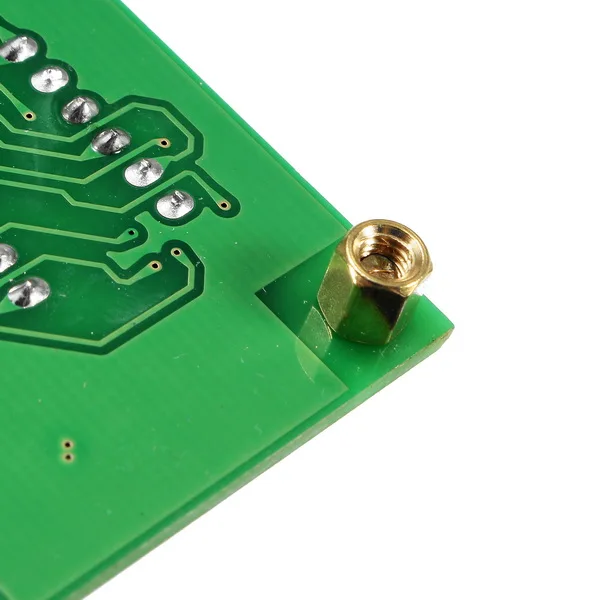

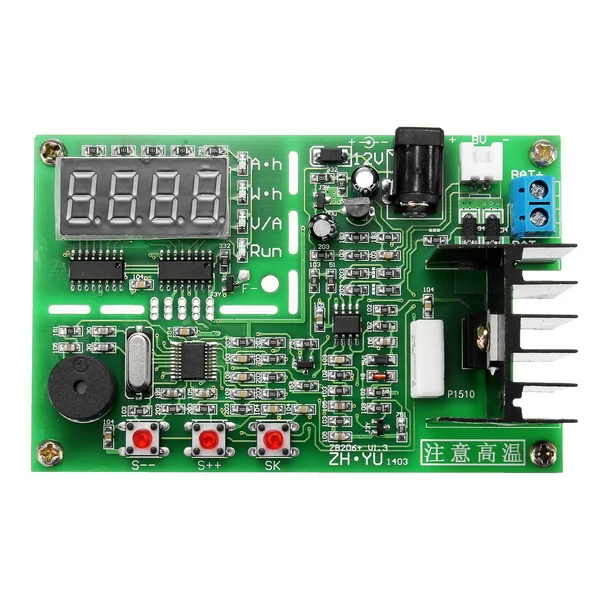

Особенность: Напряжение питания: 12 В постоянного токаРабочий ток: <35 мАМаксимальное входное напряжение аккумулятора: 8,5 вМаксимальная погрешность тока разряда: 1% + 2 мАПогрешность измерения напряжения: 1%-3DМаксимальная погрешность общих результатов измерений: 0,1-2.5% а 0,3, 1.6%-0,6 а 1.2%, 1%-а,-а,-аРазмер печатной платы (без медных ножек): 97x62x38 ммВес (с медными ножками): 47 г Инструкция: Нажмите, чтобы открыть
Инструкции по быстрому старту (заводские по умолчанию):

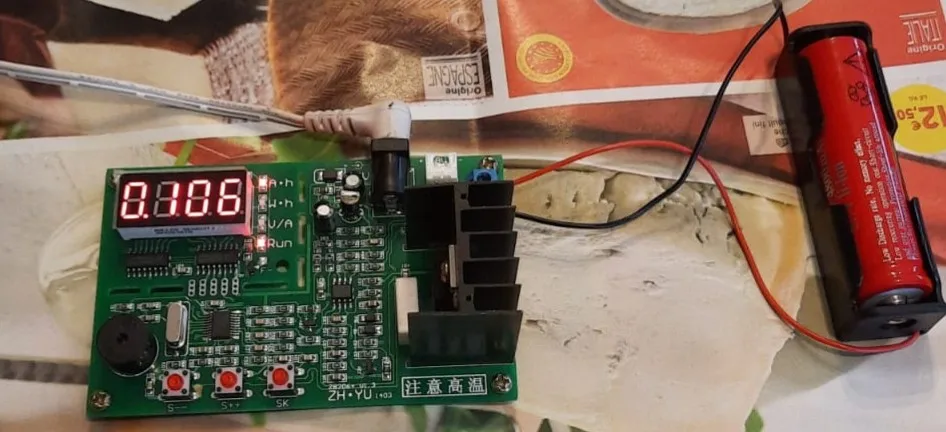

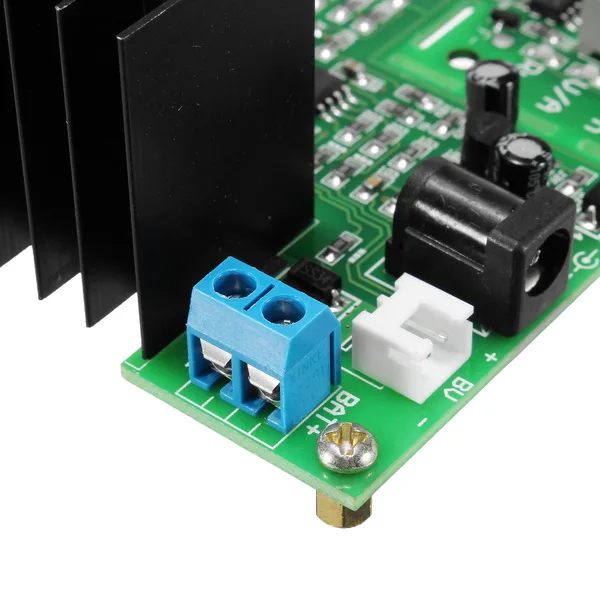

1. Полностью заряженная тестовая батарея (или внешний аккумулятор), положительный и отрицательный электроды подключены соответственно к синей клемме bat + и bat-, соединительная линия рекомендуется, насколько это возможно, короткая и толстая! Используя Рабочее напряжение 12 В постоянного тока, включите тестовый прибор, отображающий ток разряда.

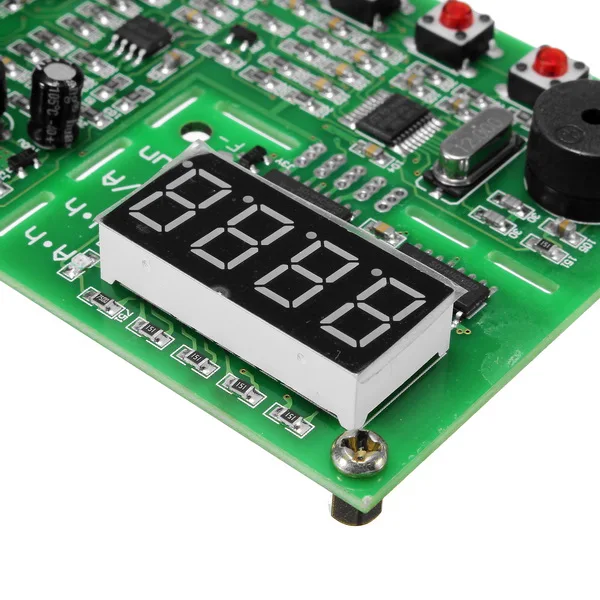

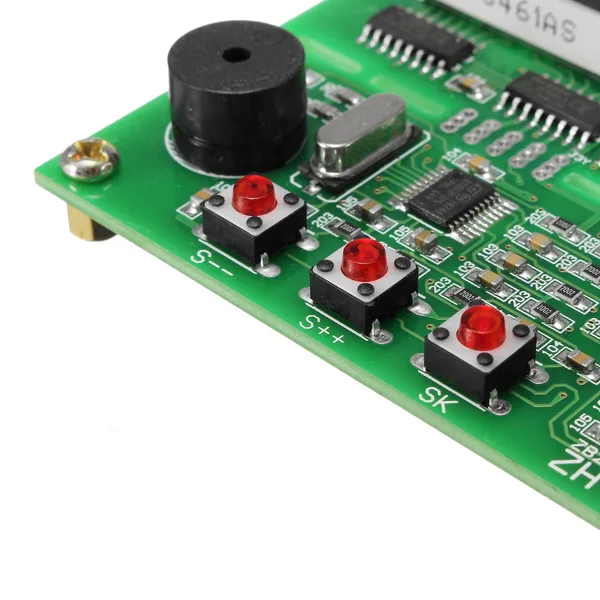

2. Нажмите кнопку S-или S ++, чтобы изменить настройку тока в пределах 0,1-а, если ток указан правильно, нажмите кнопку SK, чтобы начать тест (например, код неисправности Err *, пожалуйста, смотрите следующее содержимое), тестер может интеллектуально выбирать типы ячеек и формулировать конечное напряжение, начните тестирование световых индикаторов «RUN», Цифровая трубка отображает значения от емкости ah, энергии wh, напряжения V и тока отображает по очереди. По завершении теста цифровая трубка остается в Ач быстро мигает с голосовым напоминанием, индикатор «RUN» выключен.
3. После завершения можно нажать кнопку «SK», чтобы тестер перестал мигать, вы также можете нажать кнопку S-или S ++, проверьте емкость аккумулятора Ah, энергия Вт · ч и напряжение плато разряда в, при повторном нажатии кнопки «SK» тестер вернулся к пусковому току состояния настройки, Можно повторить предыдущую работу до следующего теста батареи.
Примечание: во время тестового состояния сигнала тревоги должна быть выполнена одна ключевая операция, резервные данные будут очищены, если не будет работать одна кнопка, резервное копирование всегда сохранит результаты, даже если питание отключено!
Значение и метод обработки кода ошибки Err *:
Ошибка 1: напряжение аккумулятора слишком высокое, перед тестированием убедитесь, что напряжение аккумулятора ниже 8,5 В.
Ошибка 2: напряжение батареи слишком низкое (ниже заданного значения конечного напряжения), пожалуйста, подтвердите напряжение батареи и сбросьте. Если аккумулятор подключен вспять, а измерение напряжения в четырехпроводном режиме не подключено или подключено к обратному, также отображается ошибка 2.
Ошибка 3: батарея не поддерживает настройку тока разряда или слишком высокого сопротивления цепи. Используйте меньший ток для проверки батареи и убедитесь, что провод ячеек толстый и короткий, между контактом электрода хорошо.
Ошибка 4: повреждение силовой трубки, проблема обычно возникает после плохой трансформации, может заменить силовую трубку, заменяемые модели имеют P75NF75 и т. д.
Ошибка 5: вне тестовых ограничений мощности! Это состояние возможно только тогда, когда включена функция ограничения мощности (LPon), при указанных условиях мощность разряда превышает 12 Вт, тестер для предотвращения перегрева тепла и принятия защитных мер. Используйте rs можно самостоятельно (чтобы увеличить теплоотвод или установить вентиляторы), и войдите в меню настроек функций, чтобы закрыть ограничение мощности (LPoF), теперь вы можете использовать мощность более 12 Вт.
Err6: напряжение источника питания выходит за пределы диапазона, когда напряжение источника питания ниже 11 В или выше 14 в, тестовый прибор при загрузке покажет код ошибки, пожалуйста, замените подходящий источник питания!
Примечание: При отображении Err1-Err5 нажмите любую клавишу, чтобы вернуться в исходное состояние.
Посылка входит: 1 x тестер литиевой батареи (тестовые инструменты не входят в комплект)
