Lusya широкополосный усилитель РЧ, модуль LNA с низким уровнем шума, 0,1-2 ГГц, 64 дБ
LusyaTechnology Store - Надежность 94.25%
Более 9296 подписчиков, дата открытия магазина 18.03.2011
- Положительные оценки: 95% (1709)
- Соответствие описанию: 94%
- Отвечает на сообщения: 94%
- Скорость отправки: 94%
Последнее обновление: 09.09.2024

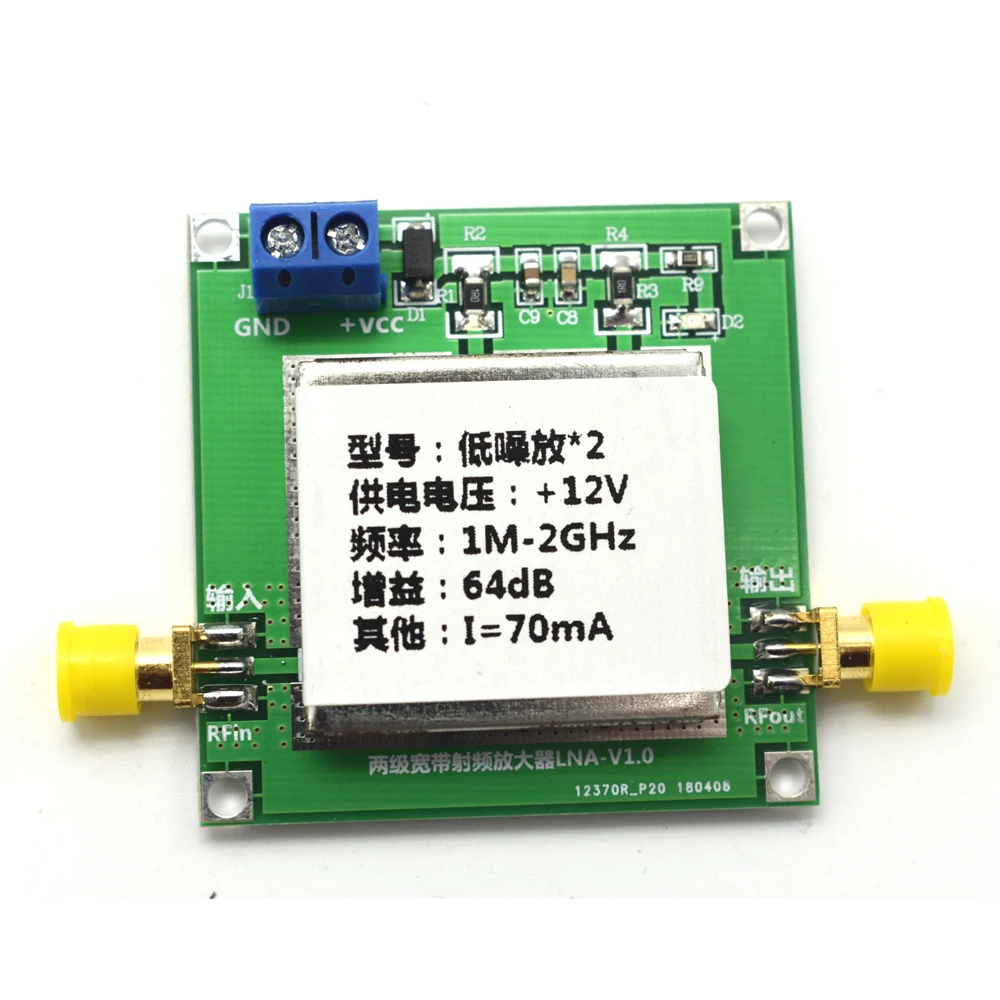

Описание: AmplifierLNA2-2G-64DB с низким уровнем шума 1. Напряжение источника питания: 12VDirect (ток 70 мА) защитный экранирующий корпус 2. Усиление: 64 дБ Входное и Выходное сопротивление: 50 Ом 3. Максимальная выходная мощность: 10dBm (2vpp50 под ohmic нагрузкой) 4. Входной сигнал:<=-54DBM (более thanDBm -54 входной выходной сигнал был искажен) 5. Полоса пропускания, полоса пропускания: 1MHzreach(2GHzDifferent коэффициент усиления частоты отличается, пожалуйста, обратитесь к toS21Curve индекс) 6. Шум коэффициент: 2dB (0,5 GHzCase измерения) 7. Другое: потребность в различных значениях усиления, вы можете уменьшить напряжение питания 8. Коэффициент усиления частоты: коэффициент усиления = 63,41 дБ F = 30,29 МГц Коэффициент усиления = 66,43 дБ F = 310,2 МГц Коэффициент усиления = 64,54 дБ F = 620,2 МГц Усиление = 55,59 дБ F = 1,210 ГГц Усиление = 48,18 дБ F = 1,590 ГГц Усиление = 38,44 дБ F = 1,810 ГГц Усиление = 39,58 дБ F = 2,000 ГГц Посылка включает в себя: 1x0,1-2 ГГц 64 дБ коэффициент усиления широкополосный усилитель РЧ плата

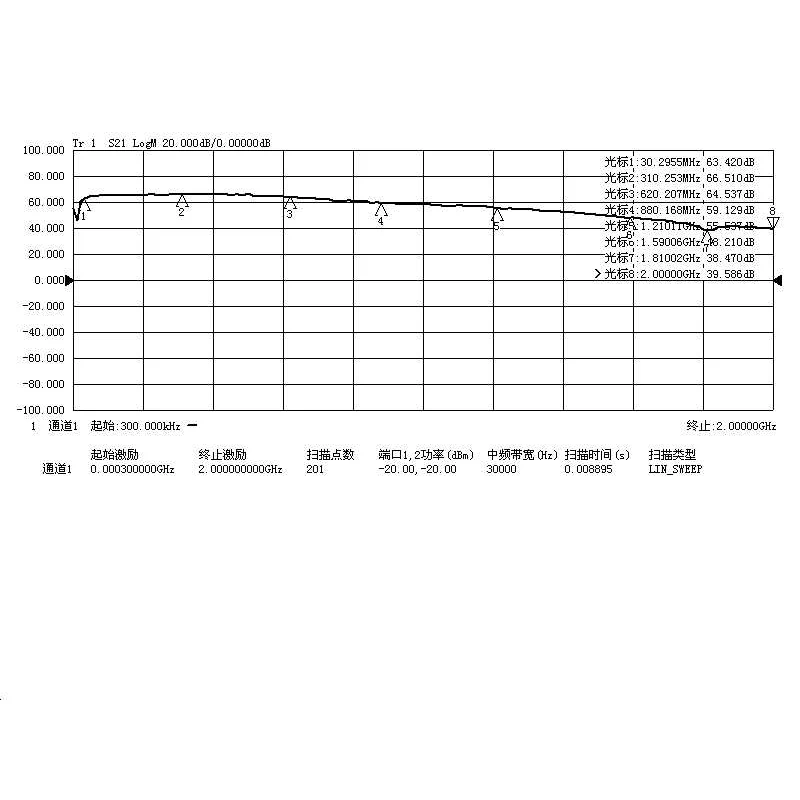

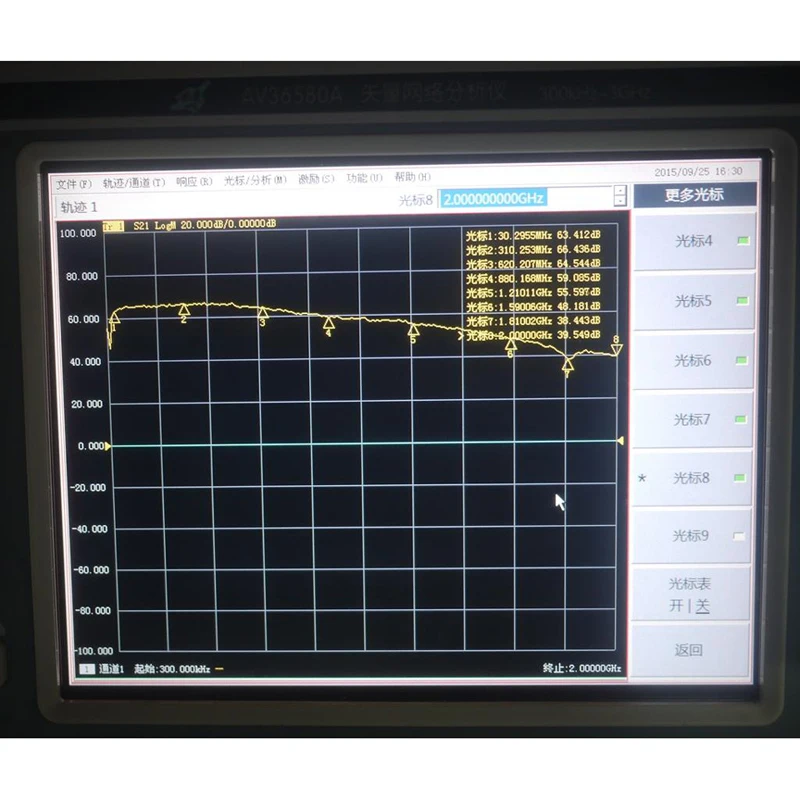

Измерение векторного сетевого анализатора:
Рис. 1:AV36580AMeasurement векторного сетевого анализатора значение S21 Чип S21 параметры:
