TD Новый ТВ 160 Full HD LVDS Turn VGA (светодиодный/LCD) ТВ тестер материнской платы инструменты конвертер (версия дисплея) с пятью адаптерными пластинами
Руководство преобразователя LVDS-VGA 6-го поколения (прилагается с устройством)
Спасибо за выбор преобразователя LVDS-VGA 6-го поколения (версия экрана дисплея)
Разработано TD, пожалуйста, внимательно прочитайте это руководство перед использованием. Во время lctv
Обслуживание и производство, материнская плата должна быть подключена к экрану для тестирования;
Однако из-за различных спецификаций материнской платы, различные Экраны необходимы для
Техническое обслуживание или производства. В этот чехол, этот преобразуется разработана для того, чтобы уменьшить давление
Вручную установлен экран и предотвращает повреждение экрана, вызванное выходным сигналом материнской платы
Вина, которая приводит к огромным потерям. Принимая это во внимание, этот конвертер способен
Отображение LVDS непосредственно с материнской платы или преобразование его в VGA для вывода. Кроме того, он способен
Быть подключенным к displayscreen для технического обслуживания и ввода в эксплуатацию.
Для тестирования материнской платы, чем 32 LVDS сигналов, поставляется с дисплеем. После того, как хост сначала включился, а затем использовал оригинальную линию экрана машины, затем соответствующую адаптерную пластину, в чехол платы короткого замыкания не дал лампу адаптера питания, А затем вставляется в адаптер пластины преобразователя на хосте, На этот раз на дисплее будет отображаться Выходная плата изображения.
I. Характеристики этой конверсионной платы

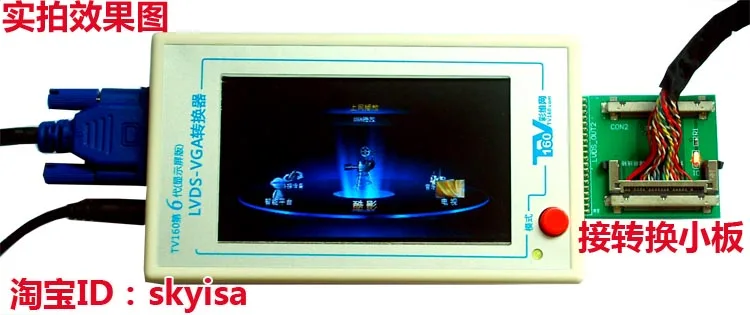

1. Оснащен 4,3 дюймовый экран дисплея, он способен отображать LVDS изображения непосредственно с помощью
Материнская плата, Поддержка внешнего VGA.
2. Он поддерживает LVDS сигнал с различными коэффициентами разрешения (60 Гц, 120 Гц и 240 Гц) одного или
Двойной экранированный провод.
3. Он выводит равномерный сигнал VGA (1280*720/60 Гц), который может быть подключен к различным
Дисплей, поддержка CRT, жидкокристаллический и ТВ дисплей (благоприятная Совместимость).
4. Входной интерфейс оснащен антистатическим дизайном с лучшей антистатической емкостью.
5. Удобное преобразование между различными форматами LVDS.
6. Широкий потребляемой мощности дизайн, с 5V-12V адаптер переменного тока.

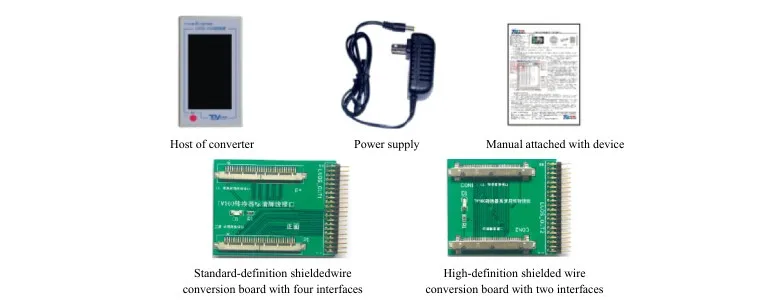

II. Упаковочный лист и стандартные аксессуары
Примечание: стандартные аксессуары включают только две стандартные экранированные конверсионные платы, одна
Для двух интерфейсов с высоким разрешением и других четырех-интерфейсов со стандартным определением. Эти
Две конверсионные платы совместимы с большинством Экранированных Проводов на рынке. Дополнительные FFC,
Специальный интерфейс sanxing и еще три материнских платы являются дополнительными, как показано ниже:
III. Выберите конверсионную плату (Войдите в http://www.aliexpress.com/store/1937268, чтобы запросить и приобрести)

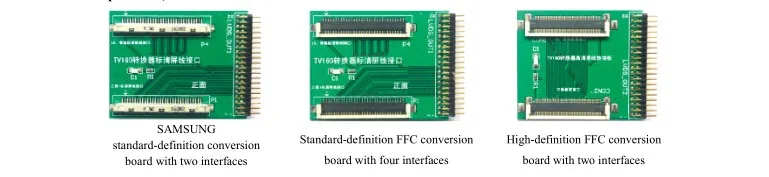

Примечание: Эти три экранированные конверсионные платы не являются стандартными аксессуарами, но они могут быть
Приобретенных товаров. Разница в том, что sanxing standard-definition conversion board с двумя
Интерфейсы толще, чем интерфейс сконфигурированной платы преобразования стандартного разрешения. В
Два других интерфейса FFC нацелены на конверсионную плату с частичным корпусом экрана, настраиваемым с
FFC интерфейсом. Они имеют одинаковые последовательности с двумя стандартными платами преобразования, но
Интерфейс является FFC. Использование показано на обратной стороне инструкции.
Характеристическая вязкость полимера. Функции о хосте преобразователя
Описание преобразования входного режима:

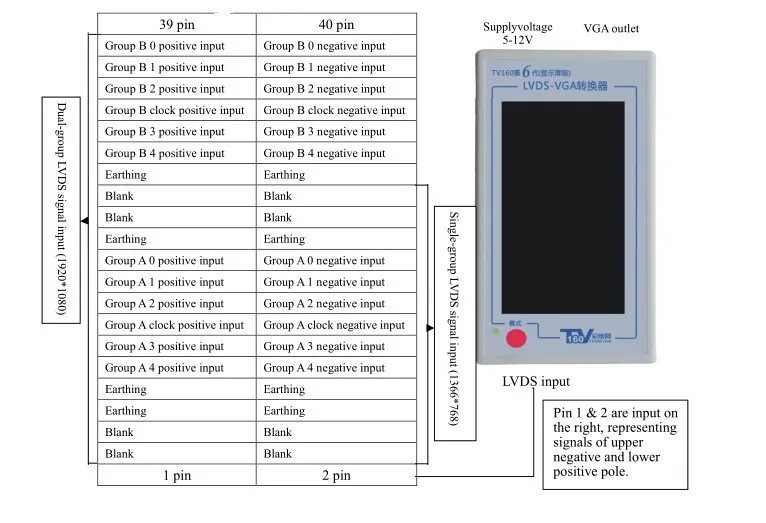

Определение входного интерфейса LVDS
Описание преобразования входного режима:
Этот конвертер поддерживает полные форматы LVDS и поддерживает преобразование различных
Входное соотношение разрешения (6 бит, 8 бит, 10 бит) в VGA сигнал (1280*720/60 Гц), с благоприятным
Совместимость с различными дисплеями. Преобразование форматов сигналов LVDS осуществляется нажатием
Кнопка режима циркулирует.
Таблица параметров разрешения и формата конвертера
Нет. Разрешение LVDS формат No. Разрешение LVDS формат
1 800*600 Васа, Джейда 8 1280*720 Васа, Джейда
2 1024*600 Васа, Джейда 9 1600*900 Васа, Джейда
3 1280*800 Васа, Джейда 10 1400*1050 Васа, Джейда
4 1280*1024 Васа, Джейда 11 1680*1050 Васа, Джейда
5 1366*768 Васа, Джейда 12 1600*1200 Васа, Джейда
6 1024*768 Васа, Джейда 13 1920*1200 Васа, Джейда
7 1440*900 Васа, Джейда 14 1920*1080 Васа, Джейда
1. Запрещено сначала вставлять экранированную конверсионную плату в конвертер. Вместо него
Должен быть подключен к телевизионная плата непосредственно перед включением телевизионная плата. Это
Управление легко приводит к повреждению экранированного провода и повреждению компонентов. Пожалуйста, используйте его
На основе следующих шагов:
2. Сначала не вставляйте экранированный провод в преобразователь. Вместо этого, пожалуйста, вставьте оригинальный экранированный
Телевизионная плата в конвертер. Во время вставки, провод сигнала LVDS должен
Быть согласованы. После включения телевизионная плата, небольшой светильник индикатора платы включен,
Что завершение экранированного провода (последовательности проводов) является правильным. Затем вставьте преобразователь. Это
Запрещено вставлять преобразователь внутрь, если маленький светильник индикатора выключен; В противном случае преобразователь
Может быть поврежден, вызванный входом источника питания на экран LVDS.
3. Как правило, одноканальный LVDS сигнал может быть подключен 0 ~ 3 (соединение группового провода
4 Нет необходимости) в группе A и часах, выбирая провод LVDS. Возможно подключение 5
Пары проводных входов LVDS. LVDS сигнал группы А может поддерживать соотношение разрешения до
1366*768. LVDS с двумя или четырьмя маршрутами может быть подключен только к этой группе.
4. LVDS Входное правило этого преобразователя следует PCB правила проводки ЖК-телевизора, произведенного
Skyworth, который соответствует стандарту LVDS формата в индустрии цветного телевидения.
5. Этот преобразователь принимает широкий источник питания на 5-12 В (1A) и поддерживает портативный источник питания на
5 В/1 А, так что удобно носить для тестирования.
6. Внимание: входной конец LVDS этого преобразователя не должен иметь питание экрана, подключенного к любому
Штырь входного конца LVDS; В противном случае это может повредить основной чип преобразователя. Основной
Повреждение чипа, вызванное этим, выходит за рамки гарантии.

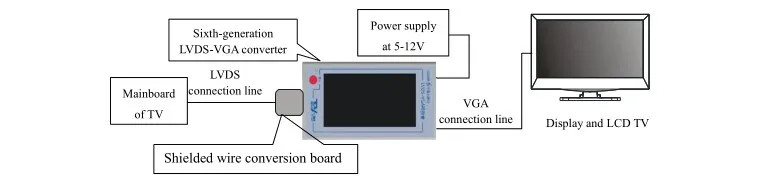

V. Схематическая схема подключения конвертера
Руководство по преобразованию экранированной проволоки преобразователя LVDS-VGA 6-го поколения
Во время технического обслуживания или ввода в эксплуатацию оригинальный экранированный провод телевизора может не
Сопоставьте этот LVDS-VGA входной интерфейс преобразователя. Эта проблема может быть решена экранированным
Провод панель переключения. Интерфейс высокой четкости экранированной конверсионной платы принимает
Оригинальный импортный интерфейс с длительным сроком службы. Конверсионная плата продается как
Аксессуар преобразователя LVDS-VGA. См. Следующее описание рисунка для
Экранированная плата преобразования провода.
Схема использования экранированной платы преобразования провода:
Шаг 1: не вставляйте плату преобразования в конвертер. Вместо этого вставьте оригинальный экранированный
Телевизионная плата с проводом в соответствующий экранированный провод интерфейса в конверсионной плате.

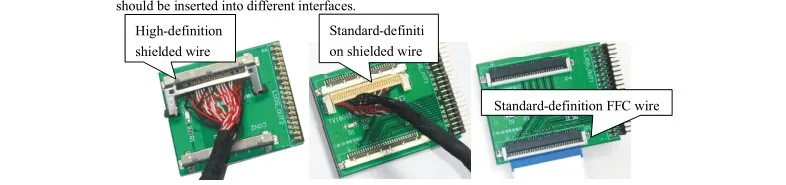

Примечание: соответствующий интерфейс основан на положении витой пары экранированного провода и
Положение небольшой платы LVDS парный провод, т. Е. Вставьте ее в соответствии с измерениями. Различные экранированный провод
Должны быть вставлены в различные интерфейсы.

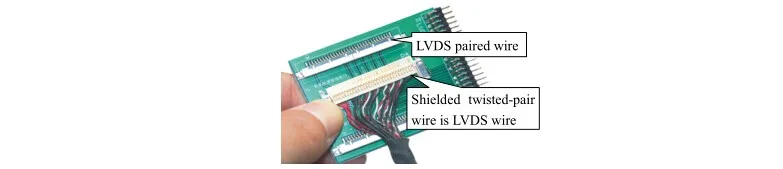

Шаг 2: Используйте одну руку, чтобы плотно прижать плоскую розетку LVDS и использовать другую, чтобы сжать оба конца
Экранированный провод, чтобы вставить его. На рисунке выше показан экранированный провод высокой четкости. В
Стандартный экранированный проводной интерфейс используется таким способом вставки. (Примечание: эксплуатация
Пять небольших досок в основном идентичны. Во время подключения следует обратить внимание на провод
Последовательности. Выровняйте источник питания перед выравниванием витой пары LVDS провода экранированного провода и сопряженного сигнального провода небольшой платы.)
Шаг 3:
Подача питания на телевизионная плата. С правильным подключением экранированного провода индикатор
Небольшая плата преобразования будет включена; В противном случае, это означает, что соединение экранированного провода
Неправильный или материнская плата не включена. (Примечание: Пожалуйста, проверьте, есть ли экран материнской платы
Источник питания (5 В/12 В) входит в правый выходной штырь; Если это так, это приведет к повреждению преобразователя.
О незнакомой материнской плате, мульти-метр должен быть использован для проверки ли контактный контакт
Входит в блок питания экрана 5 В/12 В)
Шаг 4:
Он может быть вставлен (лицевая сторона вверх) В Входное основание LVDS -VGA, только если
Индикатор на экранированном проводном конвертере включен.
Шаг 5:

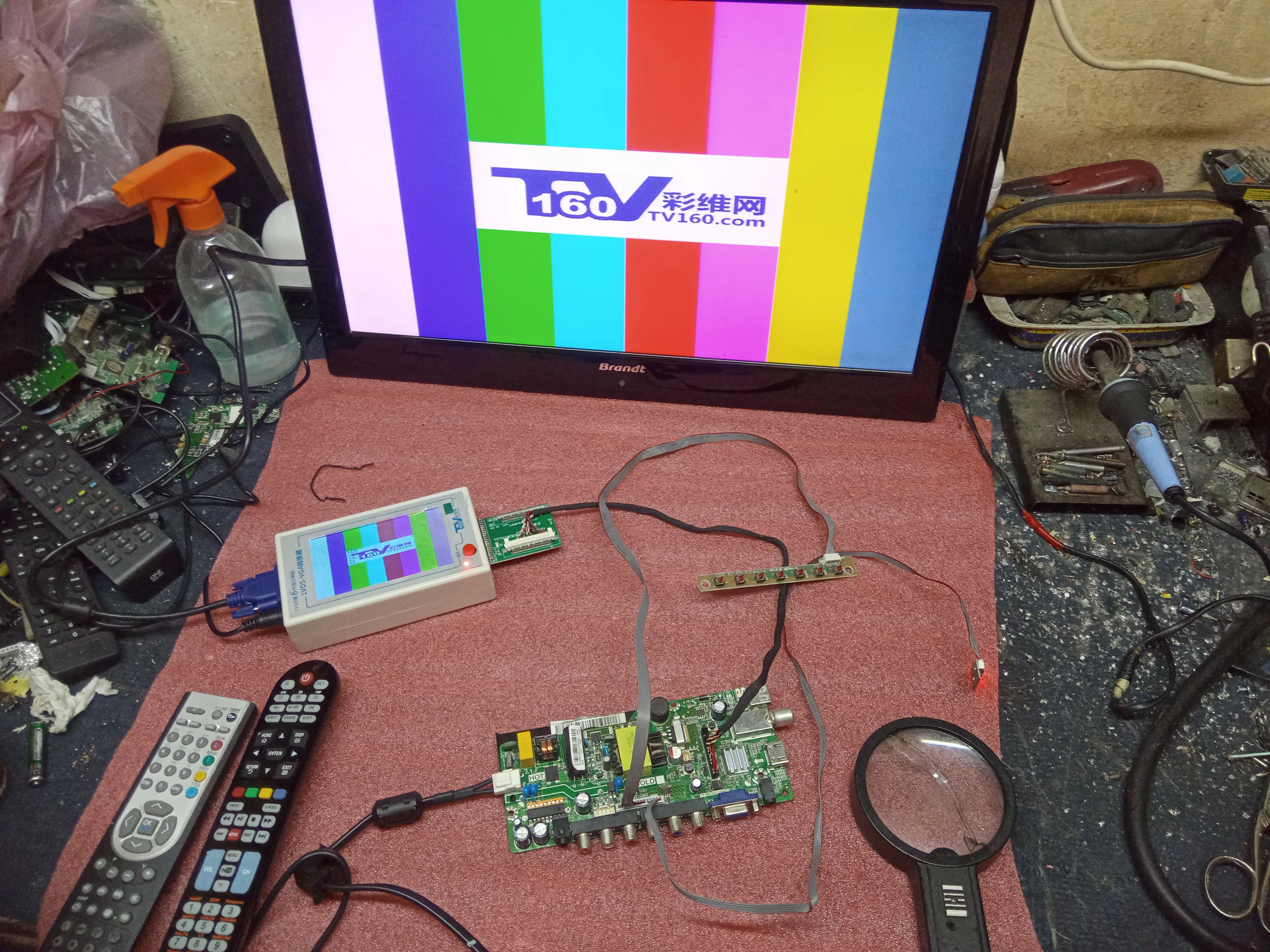

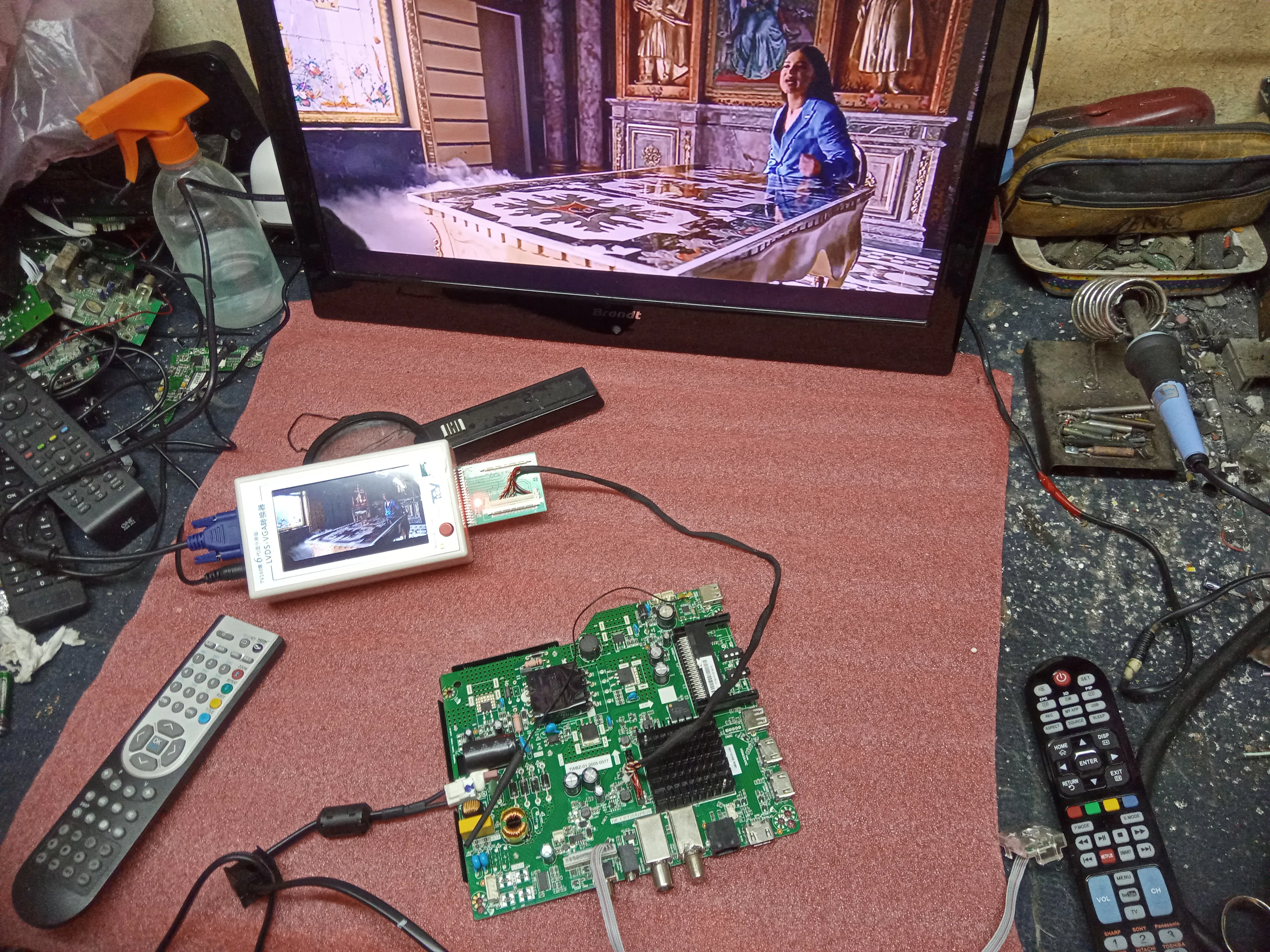

После подключения, если материнская плата телевизора нормальная, дисплей или внешний дисплей на конвертере
Будет отображать изображение материнской платы телевизора.
Если нет изображения, проверьте, хорошо ли подключен экранированный провод или если какое-либо повреждение материнской платы.
В чехол размытого изображения, нажмите кнопку преобразования режима повторно, чтобы конвертировать в различные
Режимы до тех пор, пока изображение не будет нормальным.

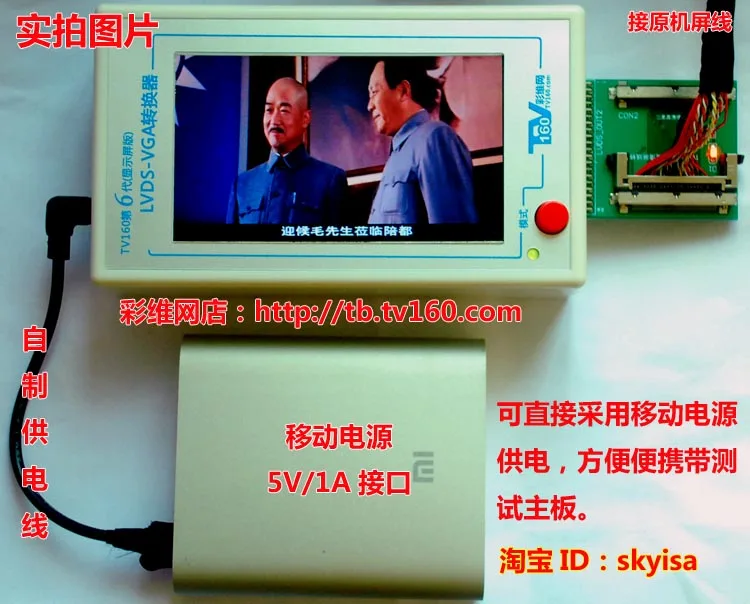

Для облегчения тестирования материнской платы на месте, портативный источник питания может использоваться для питания
Питание в преобразователь. Фактически измеряется мощность Mi 10400 (портативная мощность от других
Бренд может быть выбран) может поставить питание в этот конвертер в течение 15 часов, полностью
В соответствии с требованиям испытаний
Меры предосторожности при использовании конвертера:
1. Пожалуйста, строго следуйте вышеуказанной операции.
2. Во-первых, подключите материнскую плату к экранированной конверсионной плате с вниманием к
Последовательность проводов. Затем включите телевизионная плата, если индикатор на экранированном преобразовании
Плата включена, это означает, что соединение между материнской платой и экранированной проводной платой является правильным;
В противном случае его следует повторно проверить
3. С правильным соединением между экранированной платой преобразования провода и материнской платой, вставьте
Экранированная плата преобразования провода (лицевая сторона вверх) в преобразователь LVDS (см.
Рисунок выше) перед тем, как поставить телевизионная плата и конвертер для включения статуса.
4. В чехол размытого изображения, нажмите кнопку преобразования режима повторно, чтобы конвертировать в различные
Режимы до тех пор, пока изображение не будет нормальным.
5. Этот конвертер поддерживает различные форматы LVDS (60 Гц, 120 Гц и 240 Гц). Около материнская плата
С двумя экранированными проводами один провод должен быть подключен к высокой четкости
Плата преобразования вместо обоих проводов. Кроме того, он может конвертировать требуемое изображение.
6. Пожалуйста, строго следуйте вышеуказанной операции!
Вспомогательное оборудование:
Стандартные аксессуары включают две конверсионные платы, одна для двух интерфейсов с высоким разрешением
И другие четыре интерфейса со стандартным определением. Эти две конверсионные платы совместимы
С интерфейсом дисплея 32 "и 58".
