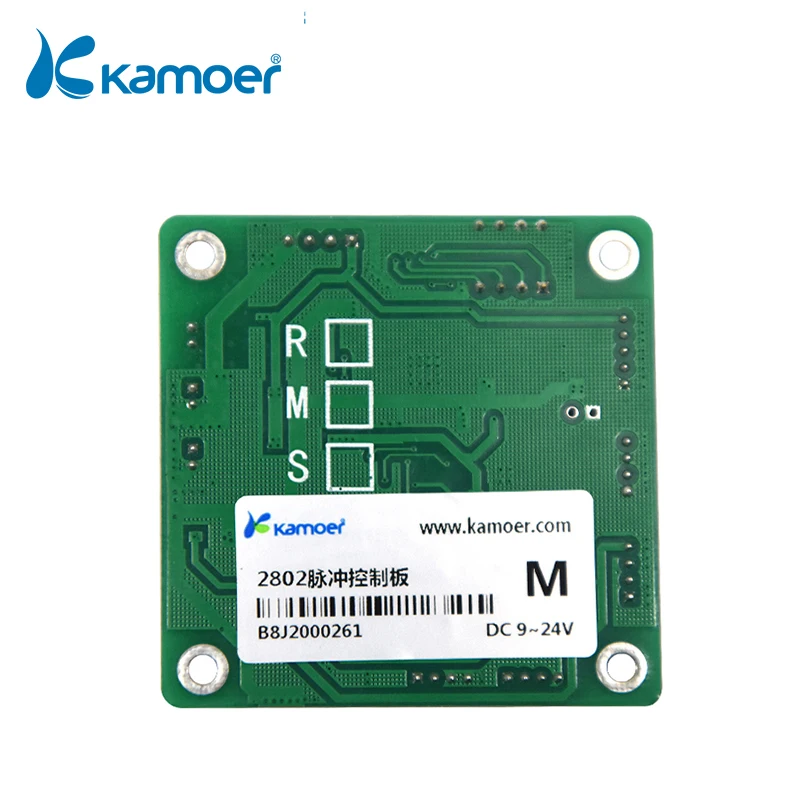

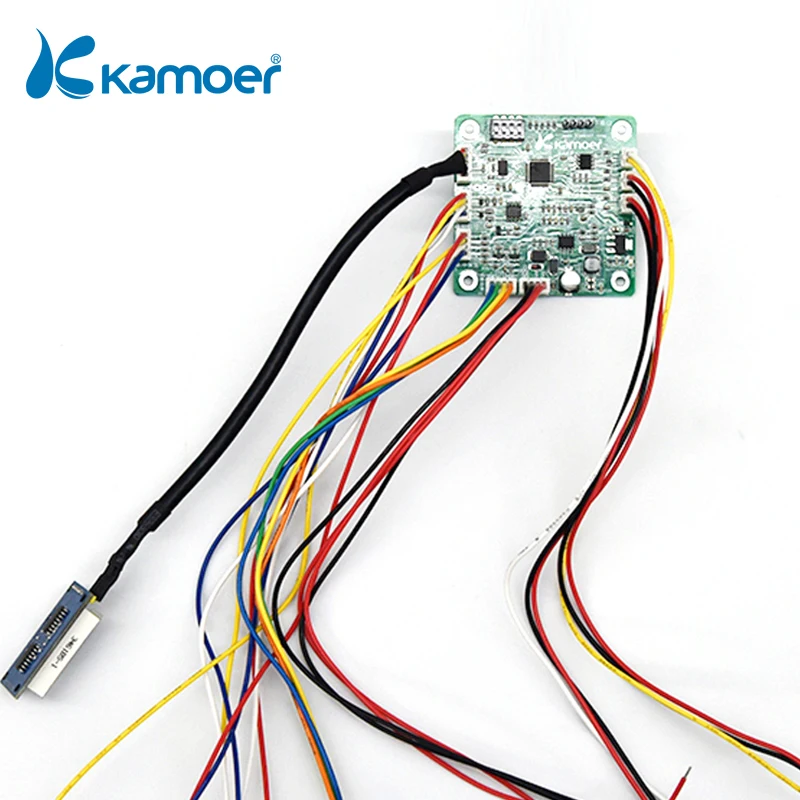

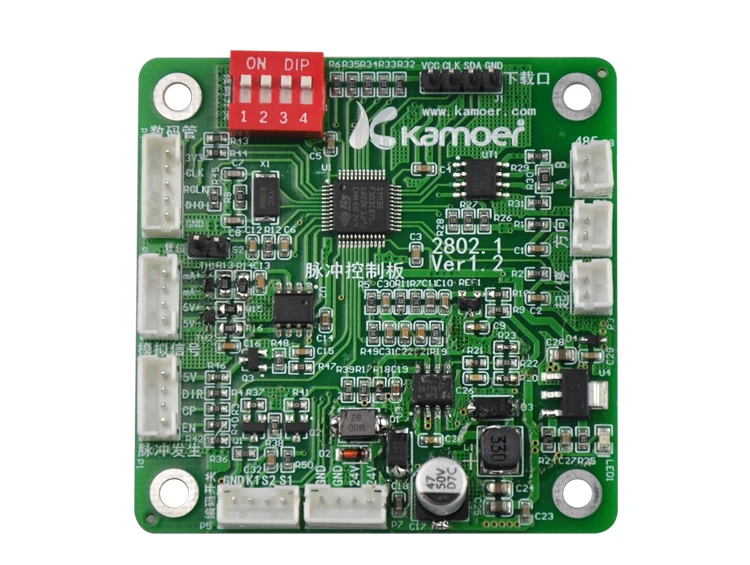

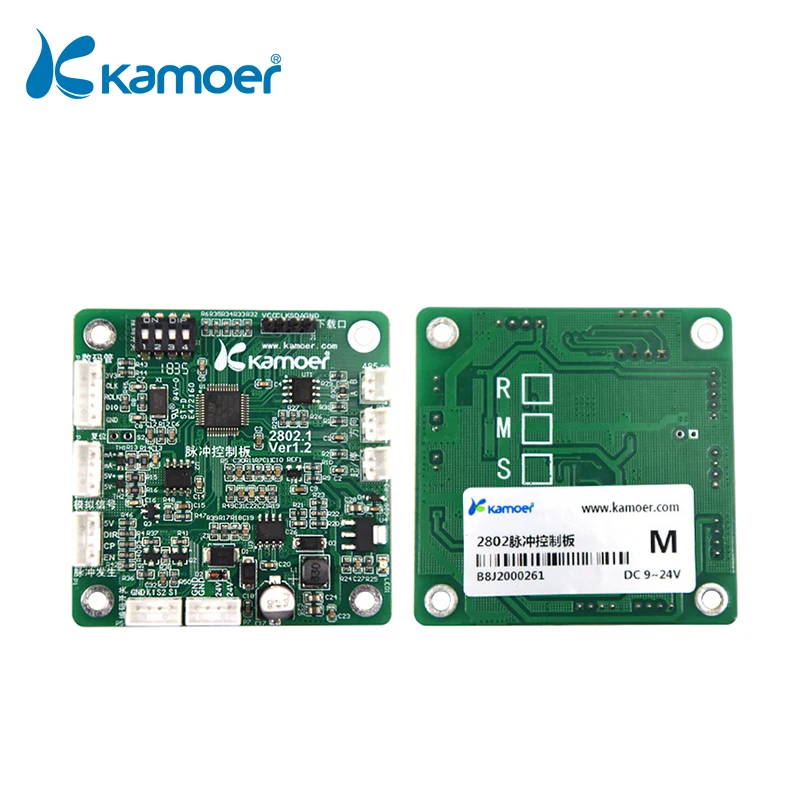

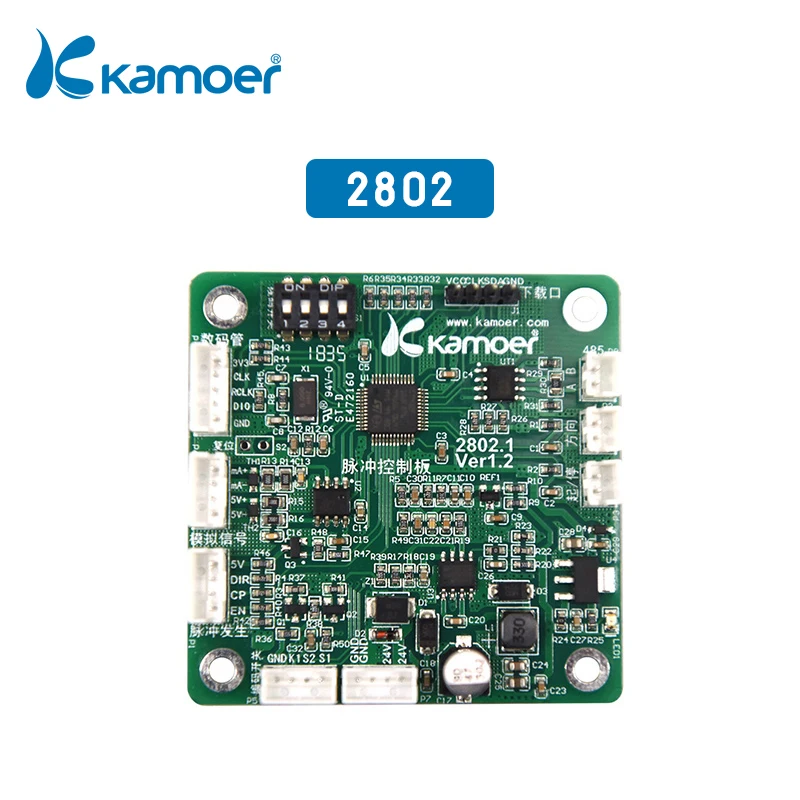

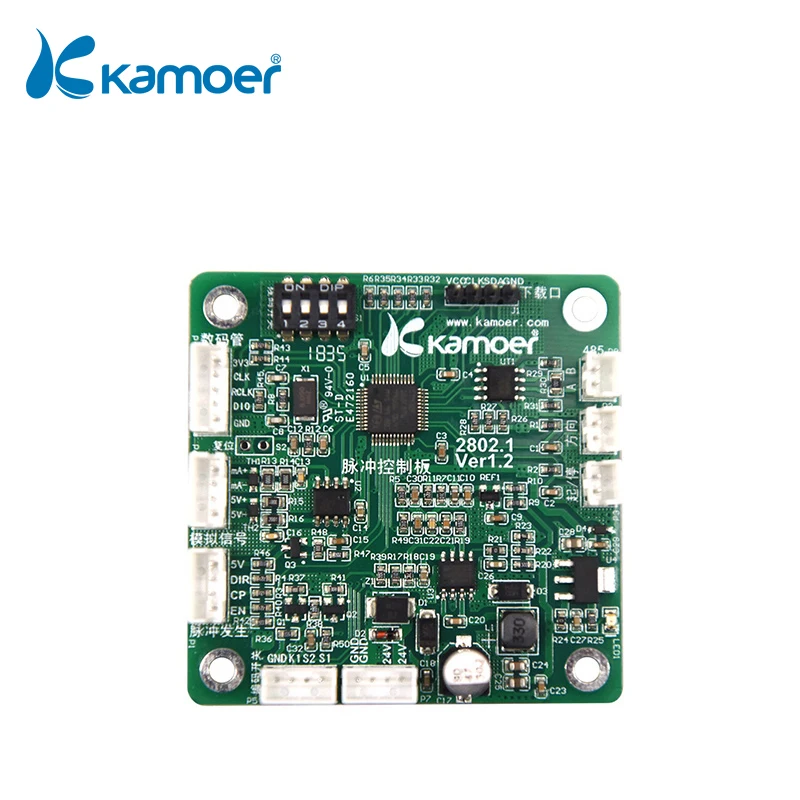

Контроллер генератора импульсов Kamoer 2802, работает с шаговым драйвером платы для перистальтического насоса шагового двигателя

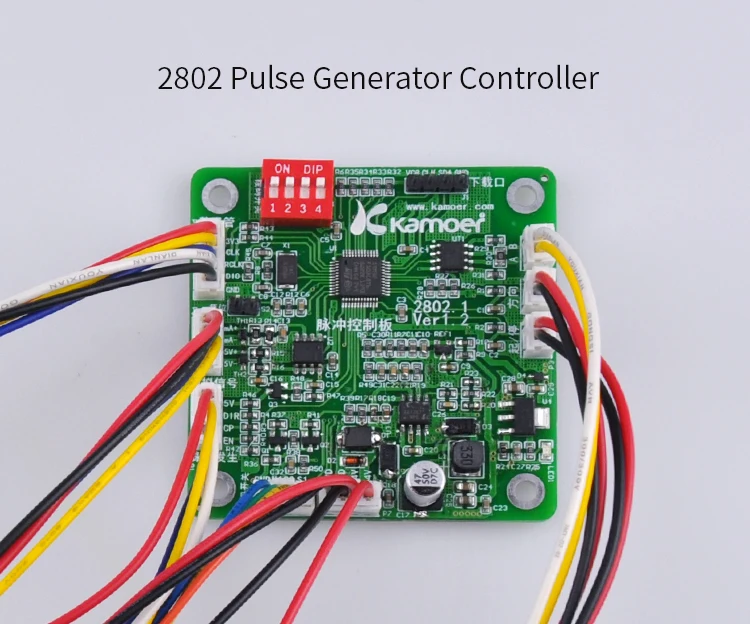

2802 контроллер импульсного генератора

Лабораторный халат МСАГВ, толщина стенок-1,6 мм или 2,5 мм, диапазон расхода составляет от 1 мл/мин. до 1300 мл/мин. и мотора жизнь более 6000 часов. Для этого насоса он управляется с помощью микрокомпьютерного сенсорного экрана и имеет 5 рабочих режимов, это непрерывный режим, режим времени, режим громкости, режим копирования, режим планирования. Его можно использовать в различных областях работы в этом рабочем режиме 5.

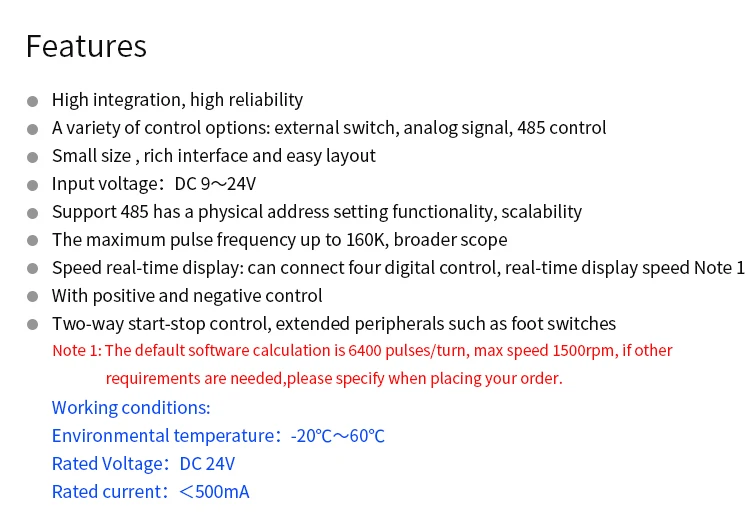

Особенности

Высокая интеграция, высокая надежность

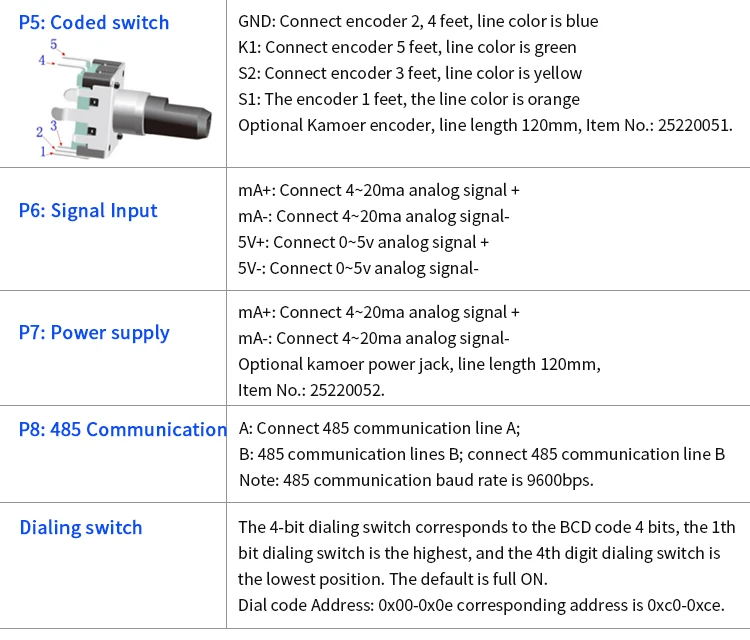

Различные варианты управления: внешний переключатель, аналоговый сигнал, управление 485

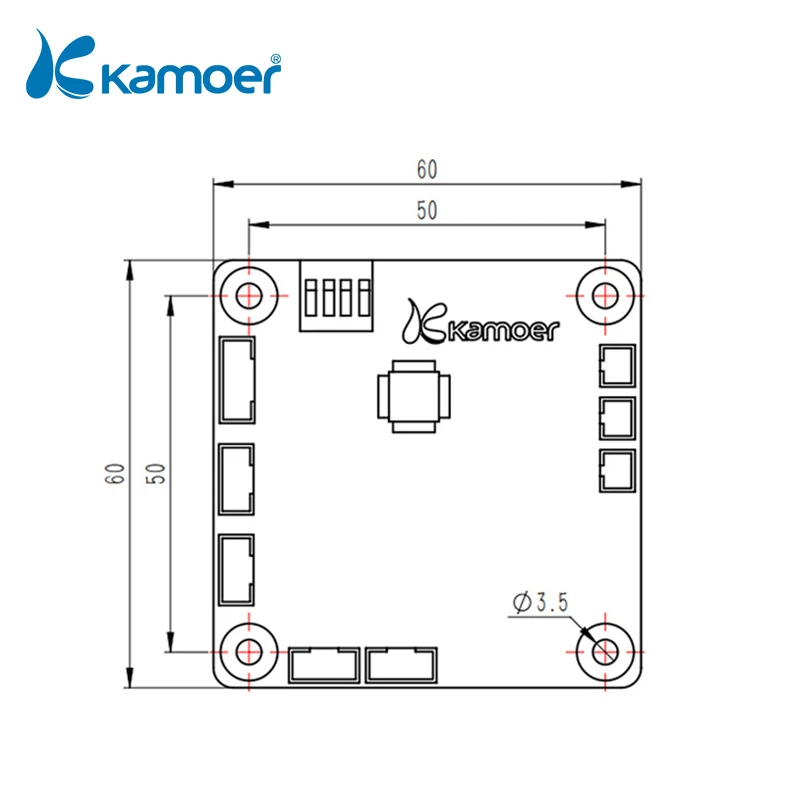

Маленький размер, богатый интерфейс и простая компоновка

Входное напряжение: 9 ~ 24 В постоянного тока

Поддержка 485 имеет физическую функциональность настройки адреса, масштабируемость

Максимальная частота импульса до 160K, более широкий диапазон

Отображение скорости в реальном времени: можно подключить четыре цифровых управления, отображение скорости в реальном времени Примечание 1

С положительным и отрицательным контролем

Двустороннее управление пуском-стоп, расширенные периферийные устройства, такие как ножные переключатели

Примечание 1: по умолчанию вычисляется 6400 импульсов/оборотов, максимальная скорость 1500 об/мин, если нужны другие требования, пожалуйста, укажите при размещении заказа.

2802 импульсный режим работы платы

Режим автоматической настройки режима цикла

1. В режиме настройки скорости, нажмите на кодировщик, цифровой переключатель в режим настройки времени, первый удар укуса (красный на рисунке), в это время, установите время работы насоса;

2. Роторный кодировщик может установить время, установочный диапазон времени 0 ~ 999 секунд;

3. Нажмите на кодировщик (не-длинное нажатие), переключитесь на настройку времени остановки насоса, и цифровая трубка прыгает в первом положении (красный на картинке);

4. Роторный кодировщик может установить время, установочный диапазон времени 0 ~ 999 секунд;

5. Длительное нажатие на кодировщик, вернуться к интерфейсу отображения скорости, время работы и время остановки будут автоматически сохранены; Нажмите кодировщик (не-долгое нажатие), насос будет непрерывно работать в зависимости от установленного времени работы и времени остановки;

Примечание: Когда насос начинает цикл, цифровая трубка отображает обратный отсчет времени, следуя 1,3.

7. Нажмите на кодировщик (не долго нажимайте), чтобы остановить насос от езды на велосипеде. Цифровой переключатель на интерфейс отображения скорости.

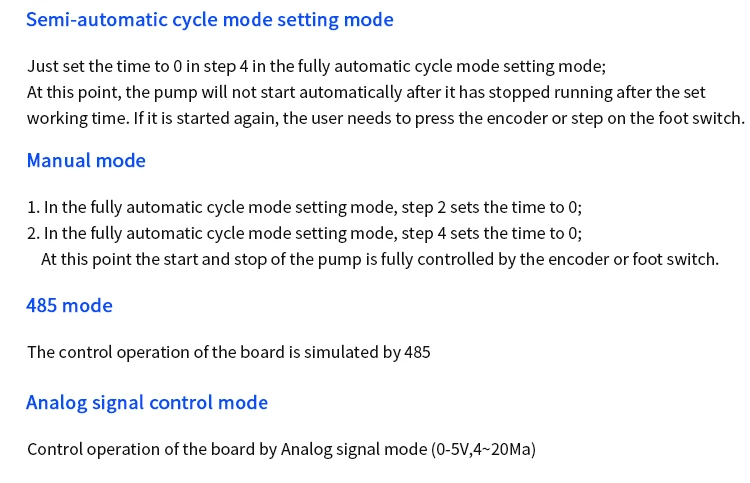

Полуавтоматический режим настройки цикла

Просто установите время до 0 в шаге 4 в полностью автоматическом режиме настройки цикла;

В этот момент насос не запустится автоматически после того, как он прекратит работу после установленного рабочего времени. Если он снова запущен, пользователю необходимо нажать на кодировщик или нажать на ножной переключатель.
