Введение схемы очистителя питания:

Схема состоит из двух частей:

Первая часть-это компонент фильтра постоянного тока, а вторая-двухступенчатый Композитный фильтр EMI.

1. Фильтрующая цепь постоянного тока: первая ступень имитация британской цепи постоянного тока для устранения источника питания переменного тока 220 В из-за инверторного кондиционера, электронного импульсного источника питания, холодильника, зарядного устройства и других домашних компонентов постоянного тока для помех переменного тока. Цепь блокировки постоянного тока, встроенная диодом и конденсатором, исключает и предотвращает постоянный компонент коммерческого источника питания переменного тока, предотвращение магнитного насыщения трансформатора или увеличения тока покоя за счет компонента постоянного тока.

2. Внутренняя цепь двухступенчатого гибридного фильтра EMI лучше, потому что он использует двухступенчатую (также называемую двухсекционную) фильтрацию. Для некоторых пользователей возникает проблема быстрой переходной групповой импульсной интерференции с частотой повторения в несколько килогерц, которая может подавить.

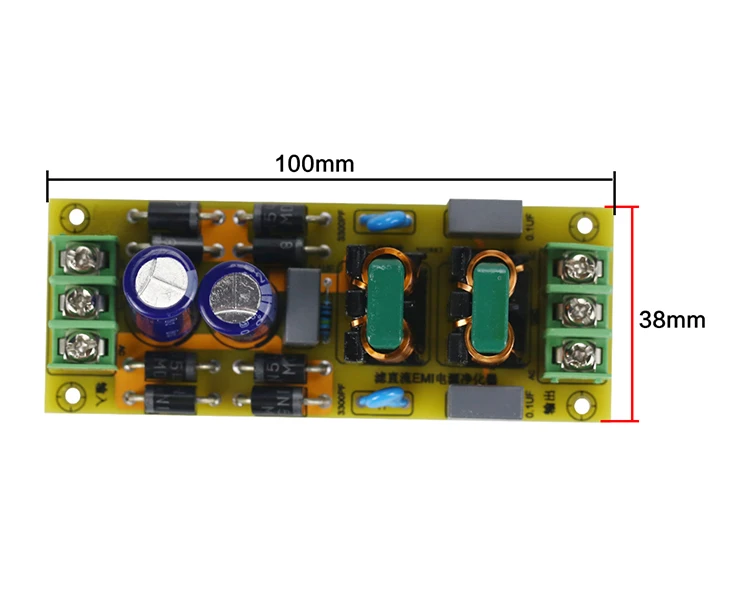

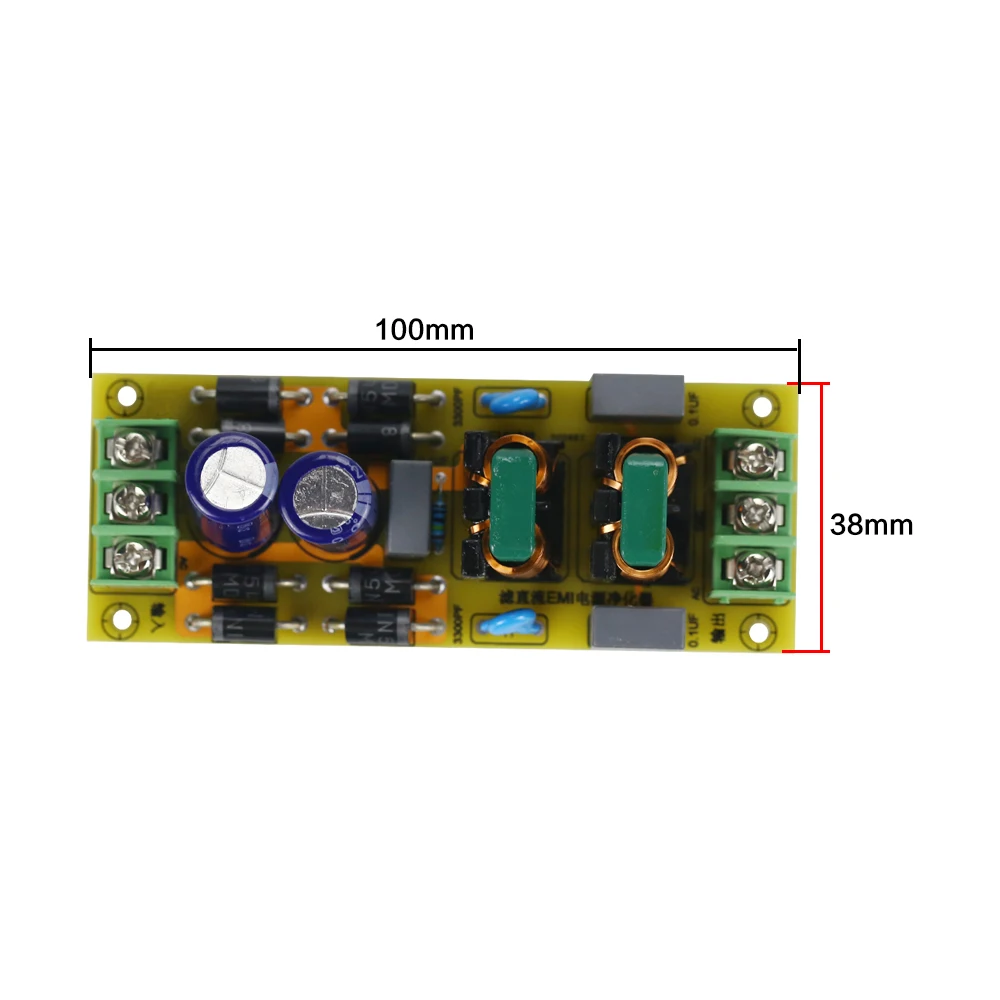

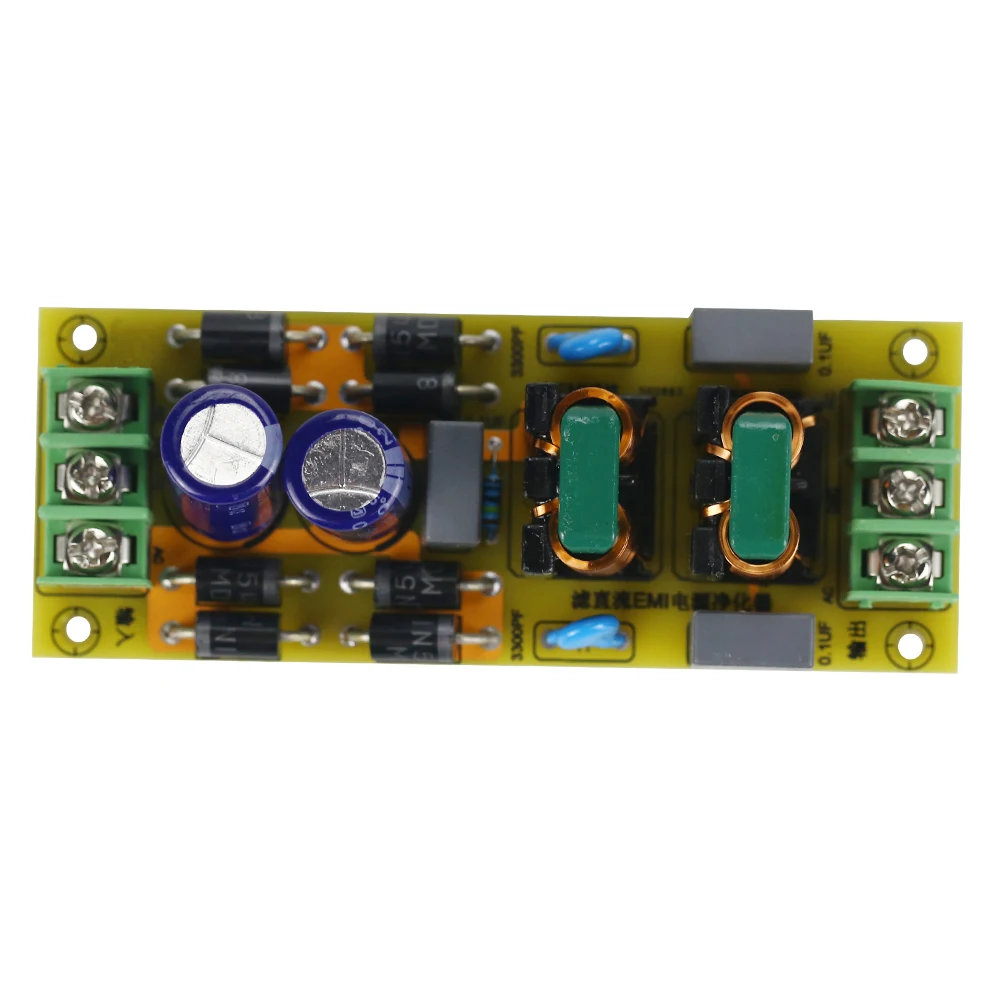

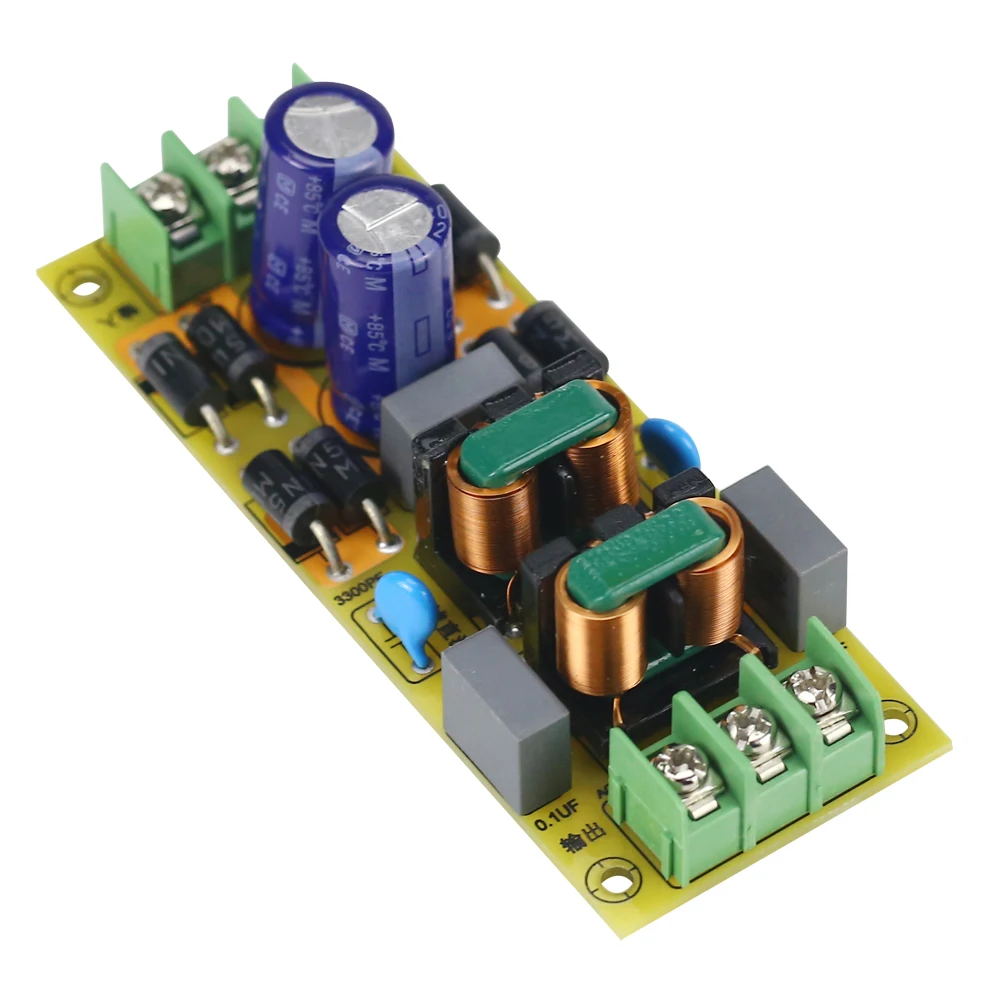

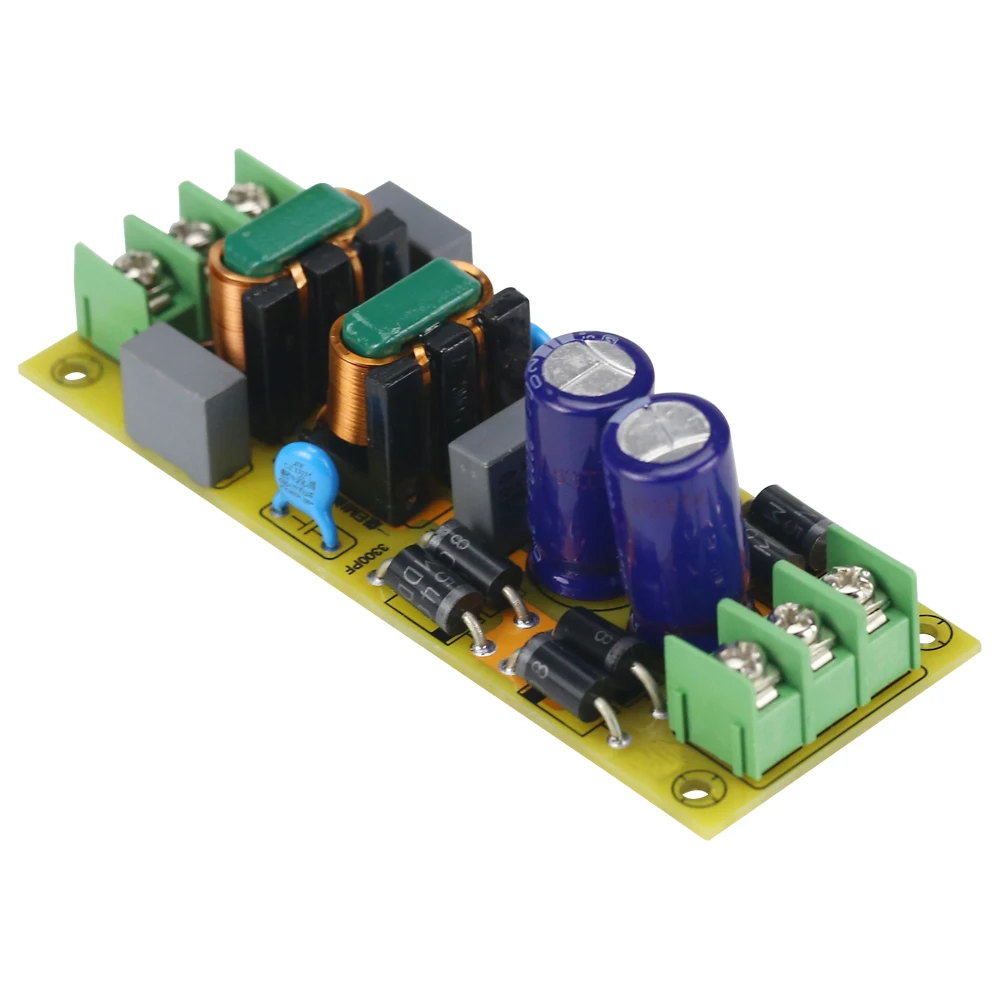

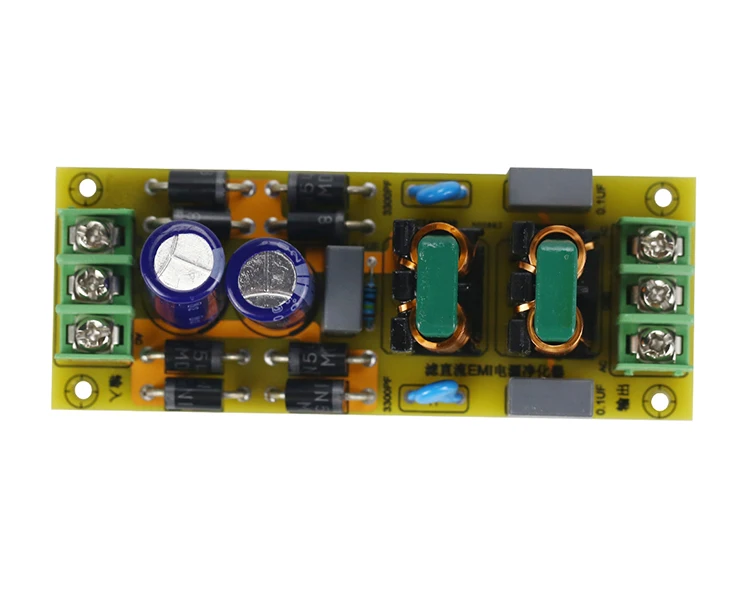

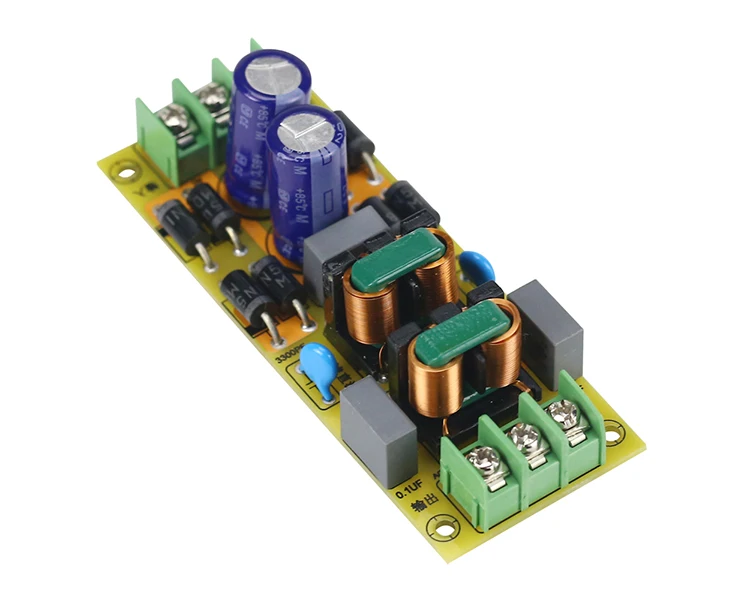

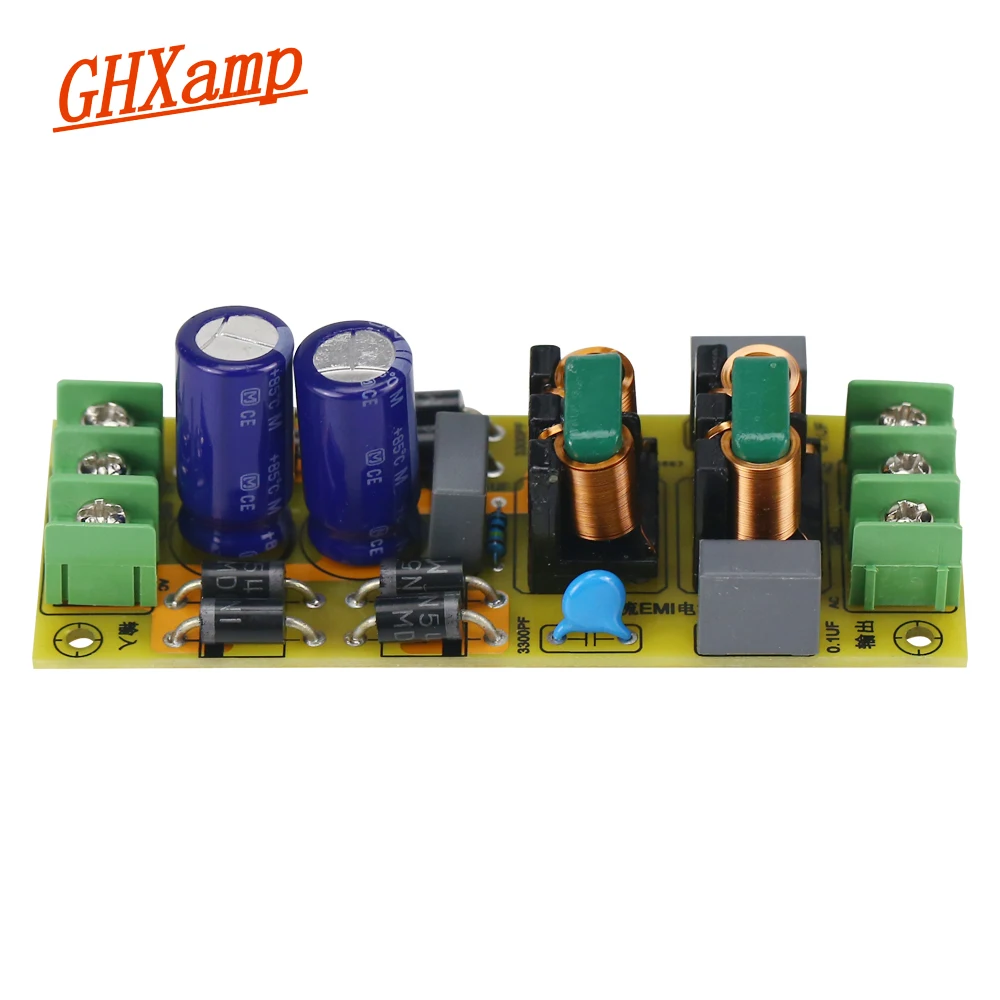

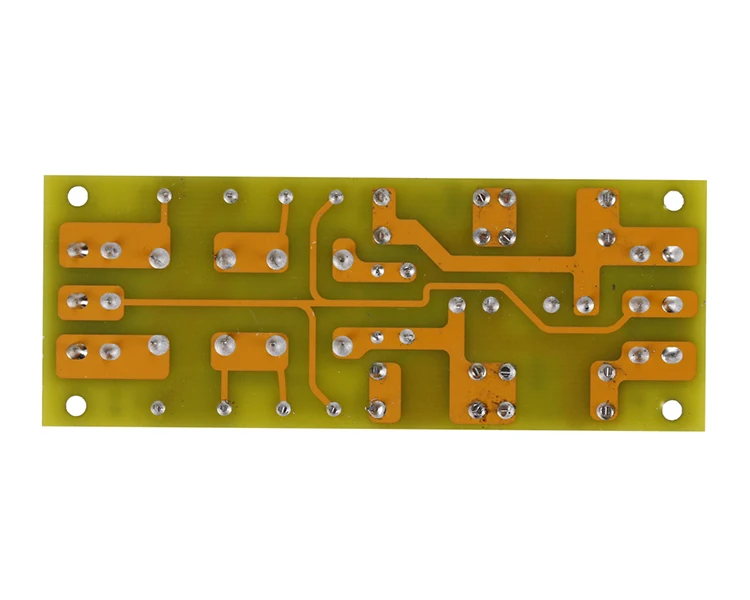

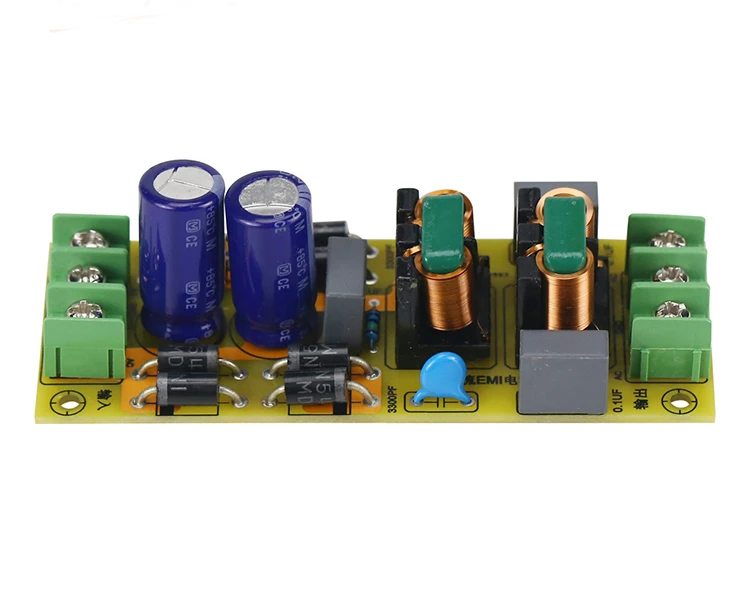

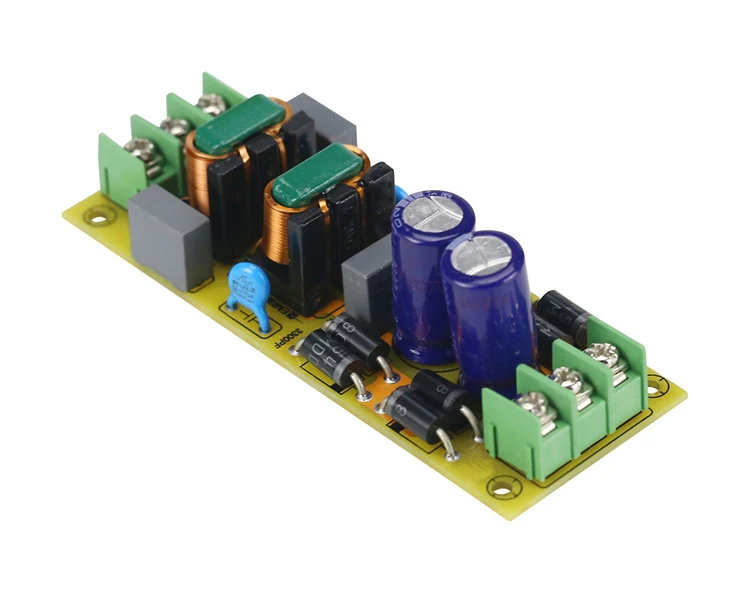

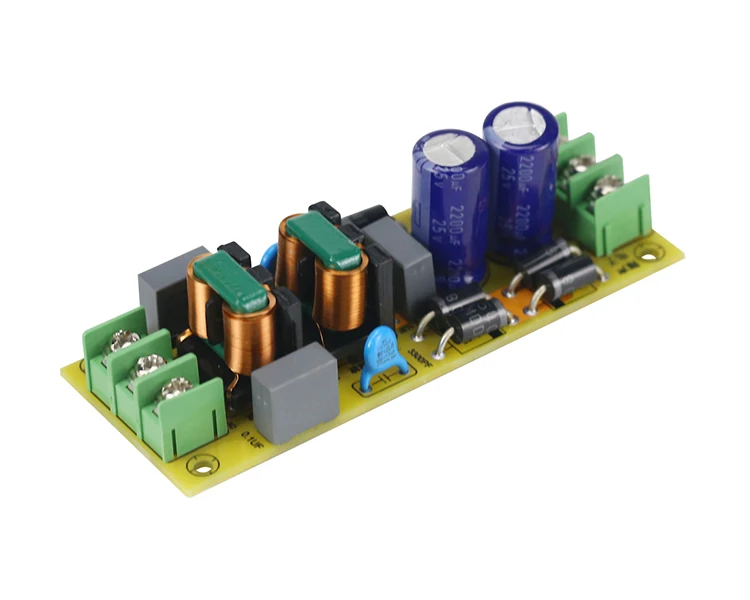

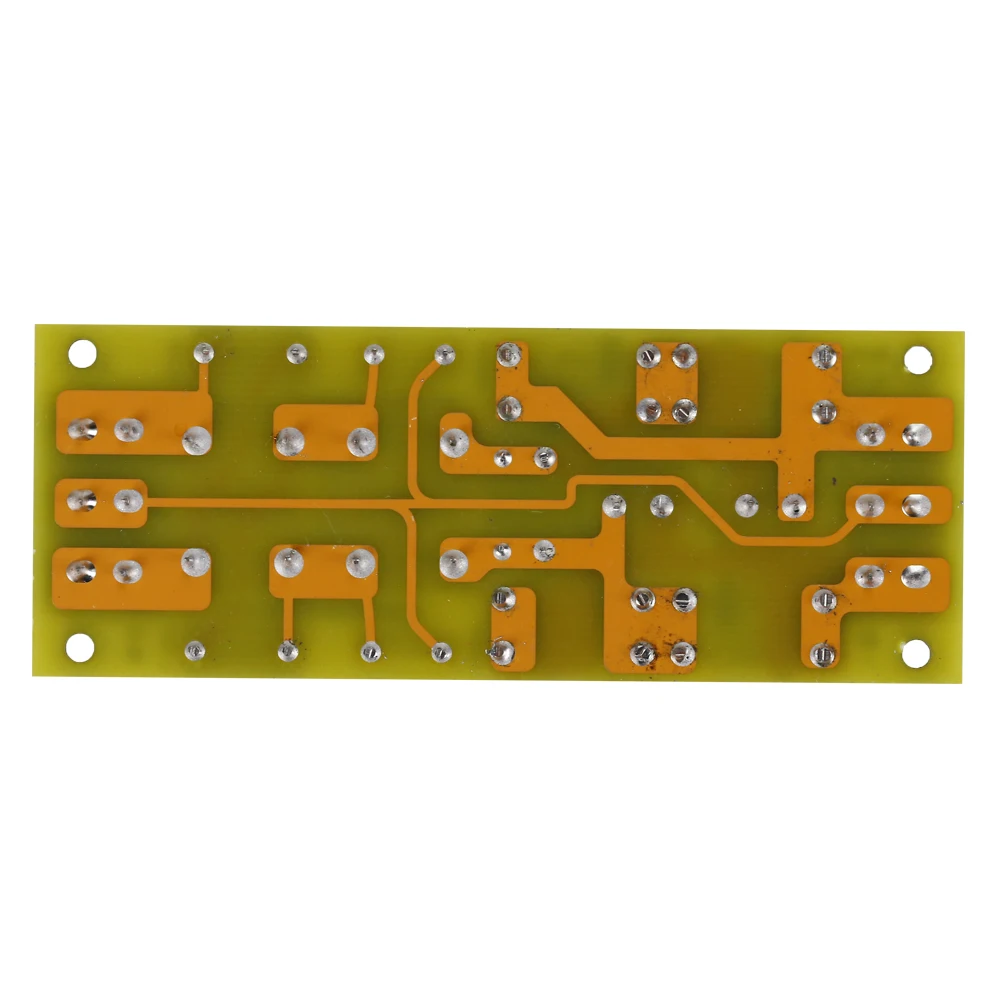

Спецификация печатной платы FR4 38x100x1,6 мм. Конструкция линии большого тока с коротким замыканием имеет короткий путь, может выдерживать больший ток и имеет меньше помех для окружающего мира.

8A с фильтром 8A 10MH EMI, мощность нагрузки 1760 Вт.

Данный модуль используется с декодером или усилителем мощности. Он может фильтровать постоянный ток-компонент источника питания, высокочастотный шум, устранить помехи в электросети и очистить источник питания. Он очевидно может улучшить качество звука усилителя, улучшить разрешение и сделать фон тихим.

Вход GND необходимо подключить к заземляющему проводу кабеля питания. При этом его можно подключить к корпусу шасси. Посмотрите конкретную ситуацию. Пожалуйста, обратите внимание на направление при пайке 4А индуктор общего режима. Нажмите этикетку на печатной плате и изображение ребенка, чтобы установить припой.

Ниже приводится общее чувство высокочастотных электромагнитных помех EMI-фильтров.

Для высокочастотных электромагнитных помех (EMI) Обычно три технологии могут выполнять фильтрацию источника питания для подавления помех. При фактическом использовании часто смешивается с двумя или даже несколькими технологиями. Это:

1. Добавьте конденсатор между живыми и нейтральными проводами источника питания, то есть X конденсатор. Выбран тип X2, основная функция-устранение помех общего режима, а Диапазон емкости составляет 0,01 мкФ --- 0,47 мкФ.

2. Добавьте конденсатор между силовой линией и заземлением, то есть Y-конденсатор. Выберите тип Y2, в основном устраняет помехи от перекрестных помех, диапазон емкости составляет 2200 пФ ~ 0,1 мкФ. Для снижения тока утечки емкость не должна превышать 0,1 мкФ, а плата-3300 ПФ.

3. Отклонение общего режима, индуктивность общего режима (подавление катушки на двух линиях электропитания), когда Номинальный ток большой, диаметр провода общего режима дросселя должен быть соответственно увеличен, чтобы выдержать большой ток. Кроме того, соответствующее увеличение индуктивности может улучшить низкочастотные характеристики затухания, в этой цепи используется 10 мгн.
