LINK1 AK1616 16 уровень светодиодный индикатор аудио Музыка спектр УФ метр стерео усилитель плата регулирусветильник световая скорость плата DIY наборы

Инструкции по эксплуатации:

Особенности:

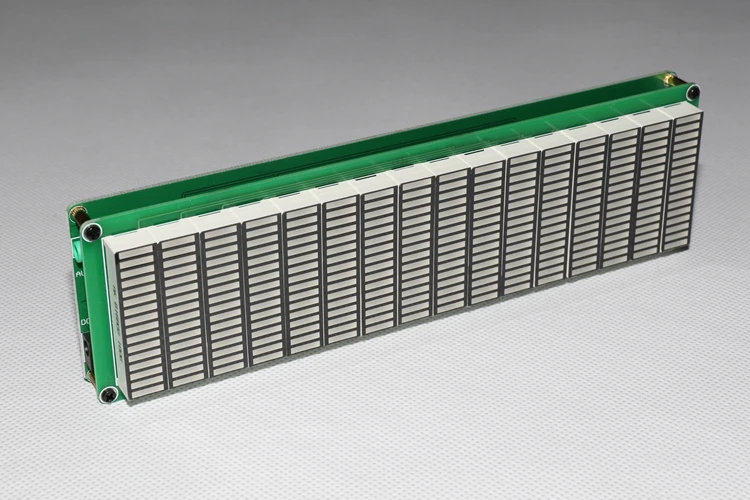

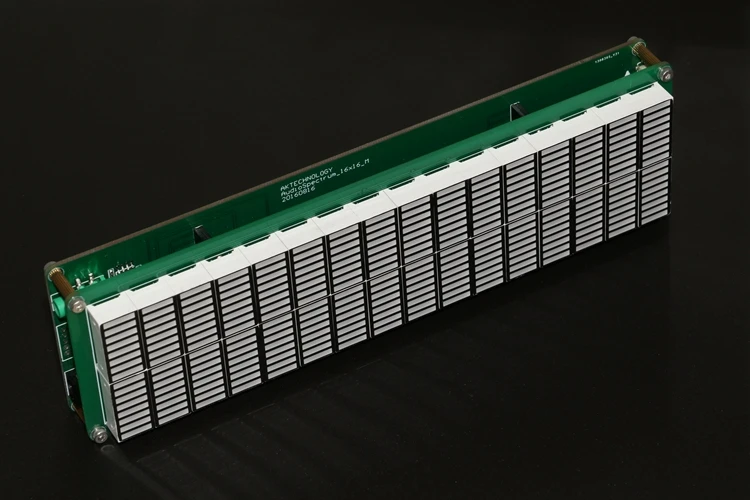

1. 16-сегмент аудио отображения спектра Размер печатной платы 176*50 мм, светодиодный Размер 167*41 мм.

·Эксклюзивная пользовательская расширяющаяся световая полоса. (На рынке нет подобных ламп).

·Разрешение 16X16.

·Поддержка 32 Гц-16 кГц частоты развертки, чтобы обеспечить точность каждого диапазона.

·Падающая скорость бара-светильник, время удержания и скорость падения пика можно регулировать отдельно.

·Реальный выход и плавный выбор выхода.

·Яркость спектра может регулироваться на 15 уровней.

·Программное обеспечение AGC + пользовательская Выходная кривая, чтобы гарантировать, что входной сигнал в большом диапазоне выходного эффекта является идеальным.

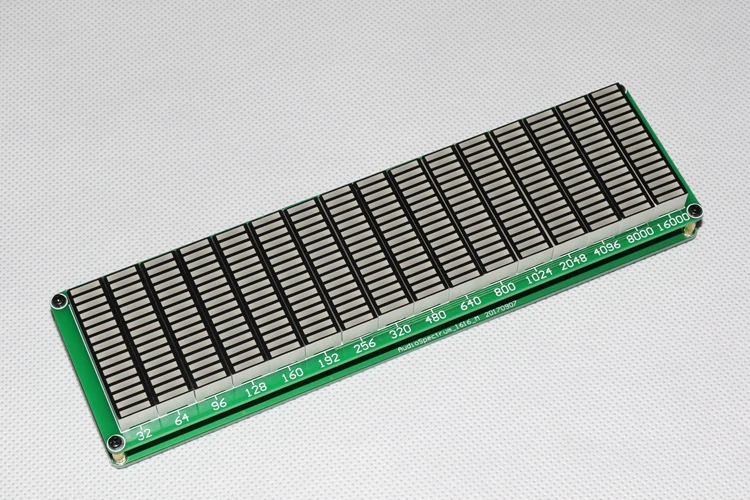

·Пользовательский дисплей диапазона частот, чтобы гарантировать, что даже 16 сегмент, может полностью отображать диапазон частот аудио.

·(REV3.0) схема ввода аудио сигнала была оптимизирована, и она также может быть отображена, когда полученный сигнал маленький. Добавлена функция для устранения влияния шума на функцию продукта,Который может отображать музыкальный сигнал более реалистично.

Специфическая операция:

ØНормальный режим:

1. Одно нажатие

Вверх-Изменение режима

Вниз-Изменение режима

2. Двойной щелчок

Ок-переключение между реальным и плавным выходом

3.Три-Нажмите

Ок-Нижний дисплей или нет.

4. Четыре-Нажмите

Ок-Функция шумоподавления входного аудиосигнала отключена(REV3.0)

5.Пять-Нажмите

Ок-Функция шумоподавления входного аудиосигнала позволяет прекратить воспроизведение музыки до операции, подождите несколько секунд после операции, и она автоматически вернется в нормальное рабочее состояние после завершения распознавания.(REV3.0)

6.Шесть-Нажмите

Ок-Включение/выключение функции ожидания(REV3.0)

7. Композитный ключ

Вверх + DOWN-1Second,Функция флип-дисплея, после переворачивания, функции кнопки вверх и вниз, соответствующие обмену.

Вверх + вниз + ОК-2 секунды,Войдите в программу самостоятельного тестирования экрана, нажмите кнопку OK 2 секунды, чтобы выйти.

8. Длинная кнопка нажатия

Увеличение яркости.

Вниз-Уменьшение яркости.

ØРежим настройки скорости: (в обычном режиме, нажмите кнопку для2Секунд для входа, нажмите кнопку для2Секунд для выхода).

Ок-

А.Скорость падения на светильник (15 на выбор)

B.Время удержания пика (15 опционально)

C.Скорость падения пика (15 опционально)

D.Выбор выхода (реальный выход/плавный выход)

Цикл в этих функциях.

Вверх-Время увеличивается,SPeed уменьшает.

Вниз-Время уменьшается, скорость увеличивается.

ØПрочие Функции:

Заводской по умолчанию

Ок-10 секунд.

(REV3.0) Добавлена функция индикации работы ключа.
