Способ подключения цепи:
Обратите внимание:
Деталь модуля переключателя приемника KG04 имеет 3 способа работы. Выходной сигнал имеет 2 уровня напряжения. Он определяется входом COM pin.
Выходной Режим 1:
Подключите COM к источнику питания на DC12V, выходной контакт создаст сигнал DC12V. Пожалуйста, ознакомьтесь с приведенной ниже схемой для лучшего понимания.

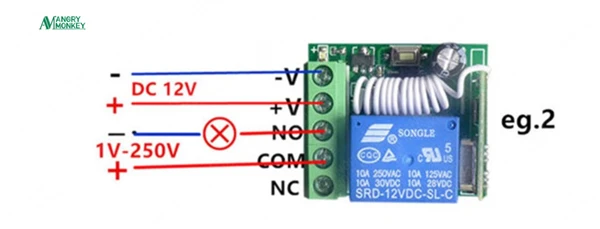

Выходной режим 2:
Подключите COM pin с любым другим дополнительным источником питания, выход будет создавать такой же сигнал напряжения, как и дополнительный источник питания. Это может быть прямой ток или переменный ток. Определяется дополнительным источником питания.
Но, обратите внимание: дополнительный источник питания должен находиться в диапазоне между модулем переключателя приемника-(DC5-12V, 85-240 В переменного тока).
Пожалуйста, ознакомьтесь с приведенной ниже схемой для лучшего понимания.

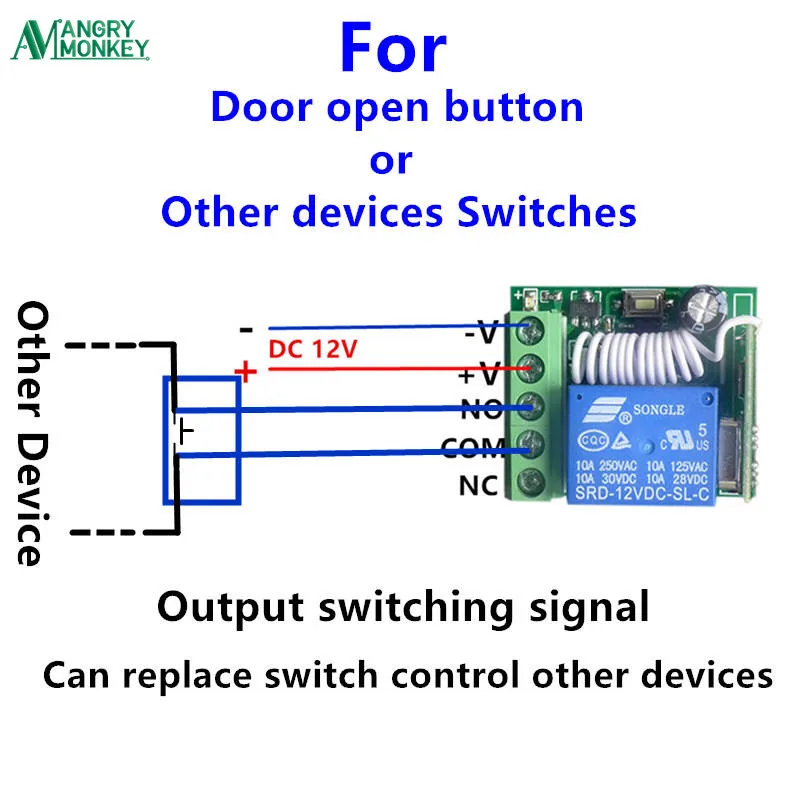

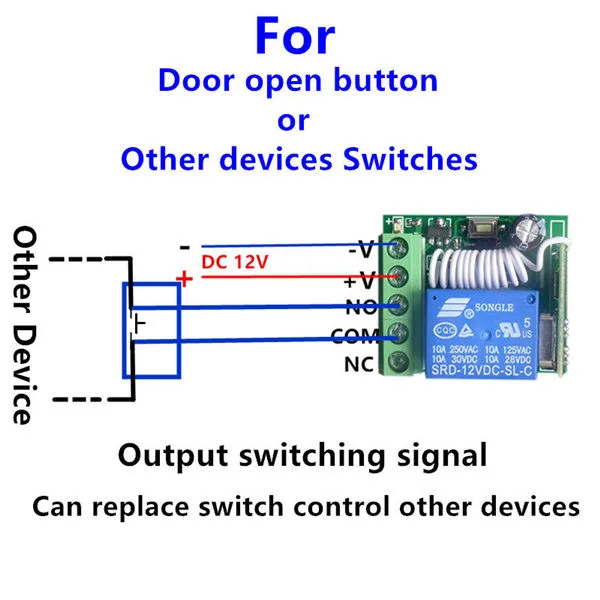

Выходной Режим 3:
Подключите COM pin к любому другому устройству, он может быть использован в качестве переключателя к двери oper, управляющего двигателя или управления весело и т. Д.
Важная информация:
Вы можете сочетать пульт дистанционного управления с приемником SwitchModule в 4 режимах:
Режим дистанционного управления 1: Мгновенный/пробежка
Нажмите и удерживайте одну клавишу-> ON; отпустите клавишу-> OFF
Подробности:
Удерживайте одну клавишу, соответствующий канал работает/включается; затем отпустите палец, канал поворачивается, чтобы остановить/выключить.
Режим дистанционного управления 2:Тумблер/самозамок
Нажмите одну клавишу-> ON; Нажмите одну и ту же клавишу еще раз-> OFF
Подробности:
Нажмите одну клавишу один раз, соответствующий канал включается/включается;
Нажмите одну и ту же клавишу еще раз на том же канале для остановки/выключения.
Режим дистанционного управления 3: Блокировка/Внутренний замок
Нажмите один ключ один раз-> ВКЛ; нажмите другой ключ один раз-> ВЫКЛ
Подробности:
Нажмите одну клавишу один раз (например, возьмите клавишу), соответствующий канал (например, канал 1) Поверните в режим работы/включения;
Нажмите другой ключ один раз (например, take B), тот же канал повернуть, чтобы остановить/выключить. В то же время другой соответствующий канал (например, канал 2) включается/включается.
Удаленный режим 4:Режим задержки времени
Нажмите и удерживайте одну клавишу-> ON; отпустите клавишу-> OFF (через 5 секунд, или 10 секунд, или 15 секунд, можно выбрать 3 способа задержки времени)
Подробности:
Удерживайте одну клавишу, соответствующий канал работает/включается; затем отпустите палец, канал поворачивается, чтобы остановить/выключить.Через 5 секунд, или 10 секунд, или 15 секунд. 3 способа задержки времени можно выбрать!
Примечание:Когда вы получаете продукт, он может быть установлен в одном удаленном режиме случайным образом, потому что каждый продукт получил тест, когда он может быть аранжирован для отправки. итак, если вы хотите выбрать понравившийся Вам удаленный режим, удалите имеющиеся данные для первого шага:
Как удалить имеющиеся данные дистанционного управления?
Нажмите клавишу обучения на модульной плате приемника 8 раз, затем подождите, пока светодиодный индикатор на плате начнет мигать 4 раза, существующие данные будут удалены успешно. (Если светодиодный индикатор на плате не мигает, пожалуйста, проверьте состояние источника питания, сделайте его правильным и повторите попытку)

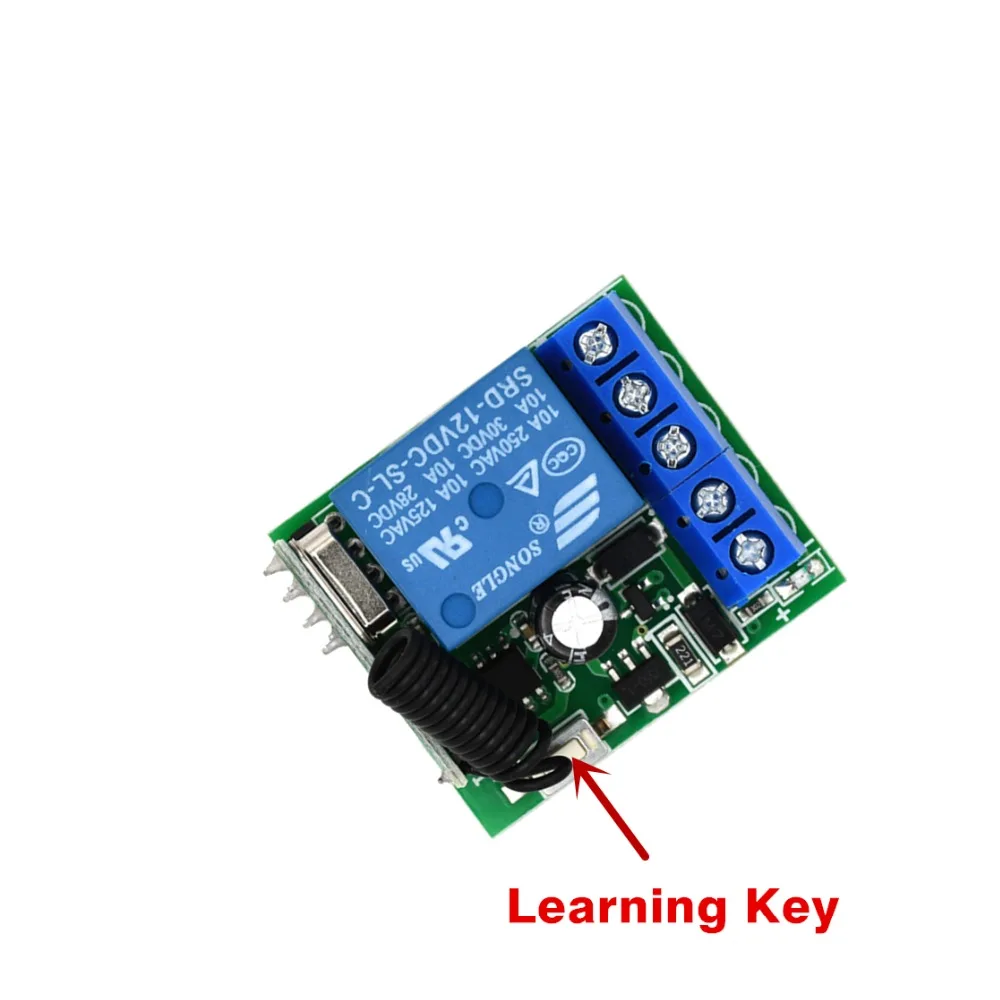

Пожалуйста, найдите обучающий ключ модуля переключателя приемника, проверив ниже фото:
Как сделать Установите режим дистанционного управления:
1-Мгновенный/режим пробежки:
Нажмите клавишу обучения на плате модуля приемника, встроенный СВЕТОДИОДНЫЙ индикатор будет мигать одновременно.
Затем нажмите любую из кнопок дистанционного управления (или какую из них вы хотите использовать), встроенный СВЕТОДИОДНЫЙ индикатор будет мигать 5 раз, чтобы сообщить, что Настройка мгновенного режима успешна.
2-тумблер/самозамок:
Нажмите клавишу обучения на плате модуля приемника 2 раза. Встроенный светодиодный индикатор будет мигать одновременно. Затем нажмите любую из кнопок дистанционного управления (или какую из них вы хотите использовать), встроенный СВЕТОДИОДНЫЙ индикатор будет мигать 5 раз, чтобы сообщить, что Настройка режима переключения успешна.
3-защелкивающийся/Внутренний замок:
Нажмите клавишу обучения на плате модуля приемника 3 раза. Встроенный светодиодный индикатор будет мигать одновременно.
Затем нажмите первый удаленный ключ (например, ключ A), затем нажмите второй ключ (например, ключ B), встроенный светодиодный индикатор будет мигать 5 раз, чтобы сообщить, что Настройка блокируемого режима прошла успешно. Первая нажатая клавиша стоит вкл (как клавиша A), а вторая нажатая клавиша ВЫКЛ (как клавиша B).
4-часовая задержка
Нажмите клавишу обучения на плате модуля приемника, время задержки в течение 5 секунд.
Нажмите клавишу обучения на плате модуля приемника в пять раз, время задержки в течение 10 секунд.
Нажмите клавишу обучения на плате модуля приемника в шесть раз, время задержки в течение 15 секунд.
Светодиодный индикатор будет выключен после обучения ключевой операции.
Затем нажмите одну из удаленных клавиш, светодиод мигает и выключается.
Через 3 секунды светодиодный индикатор будет включаться снова, режим задержки установлен успешно.

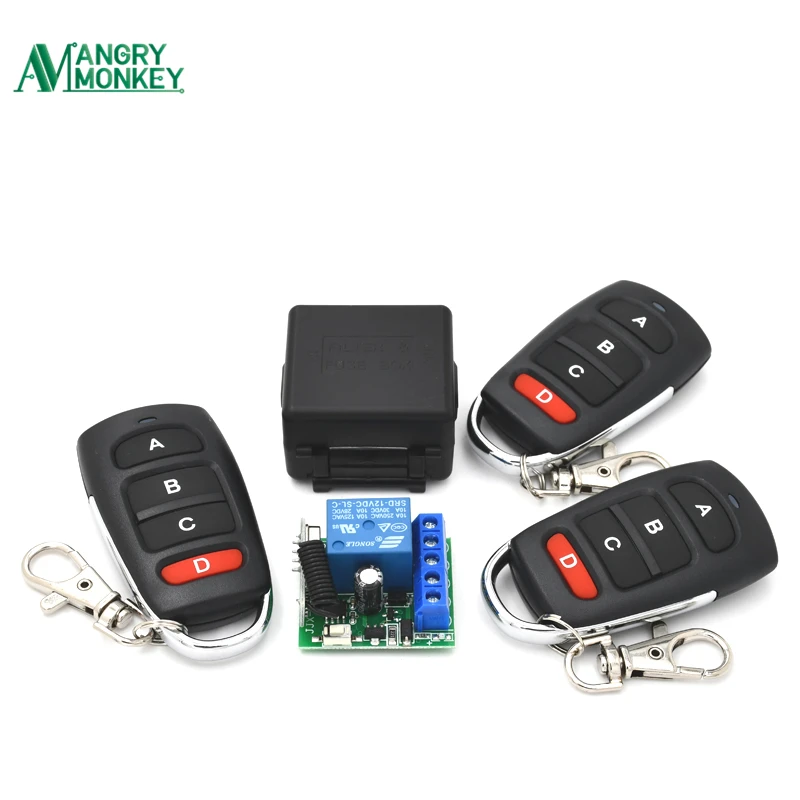

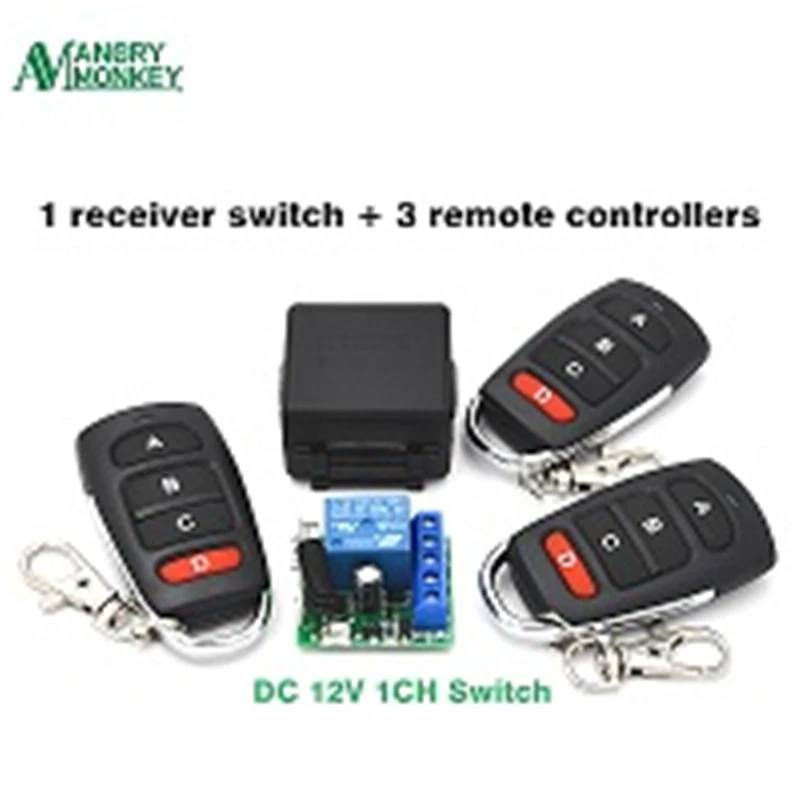

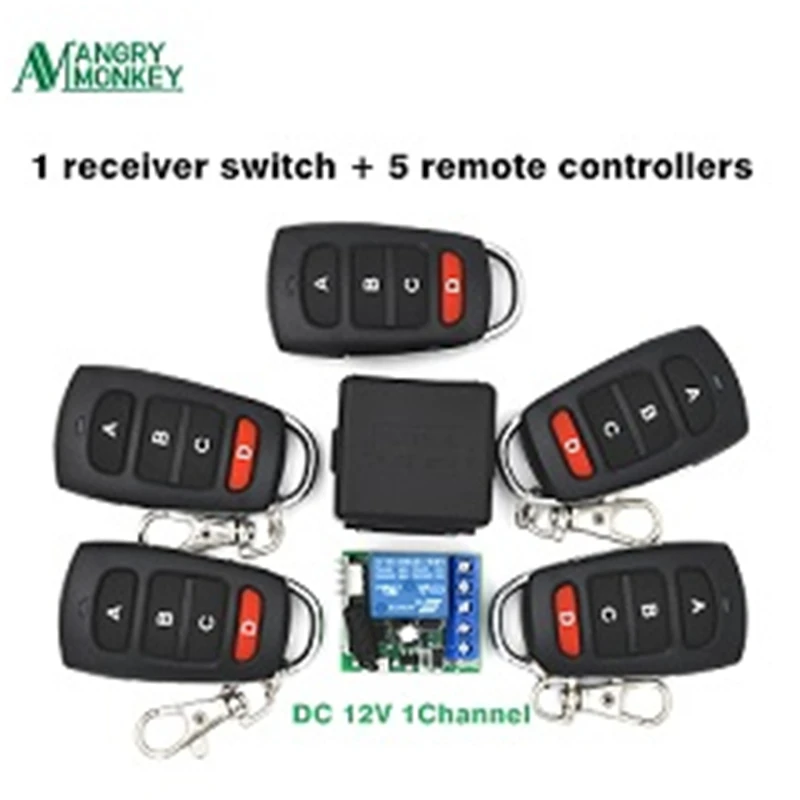

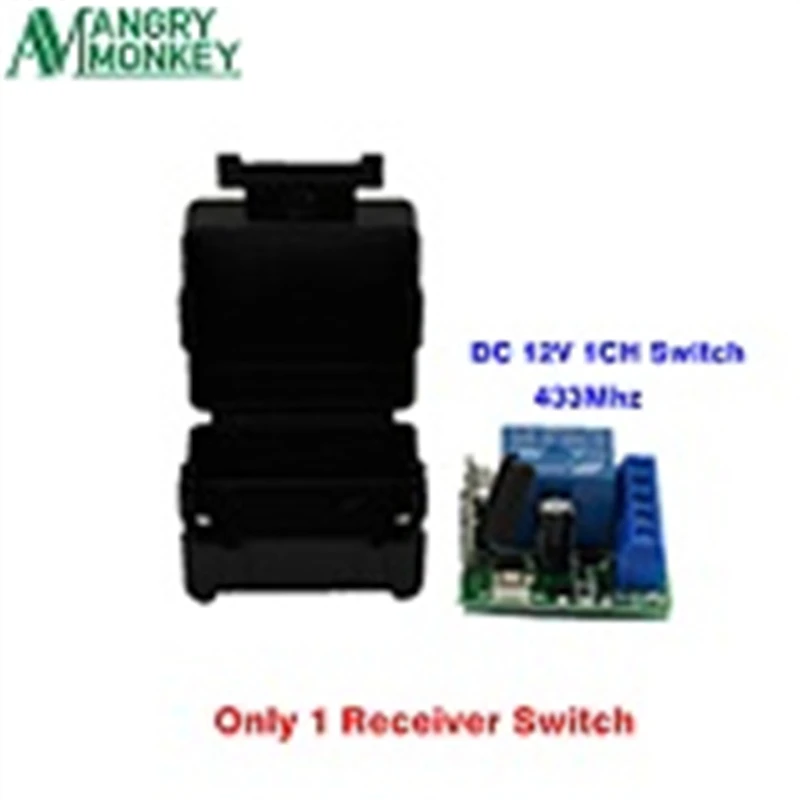

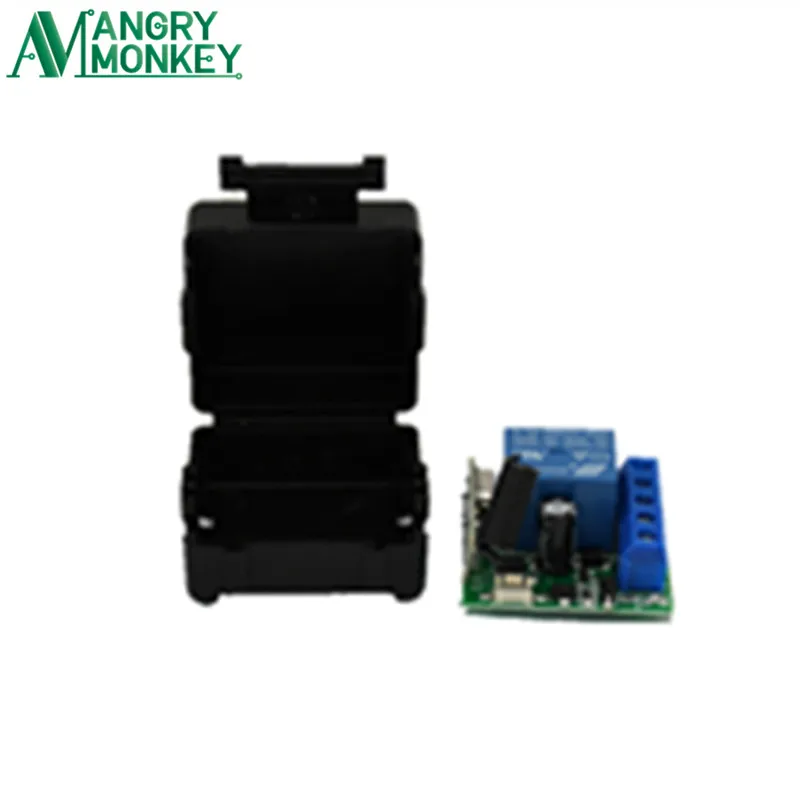

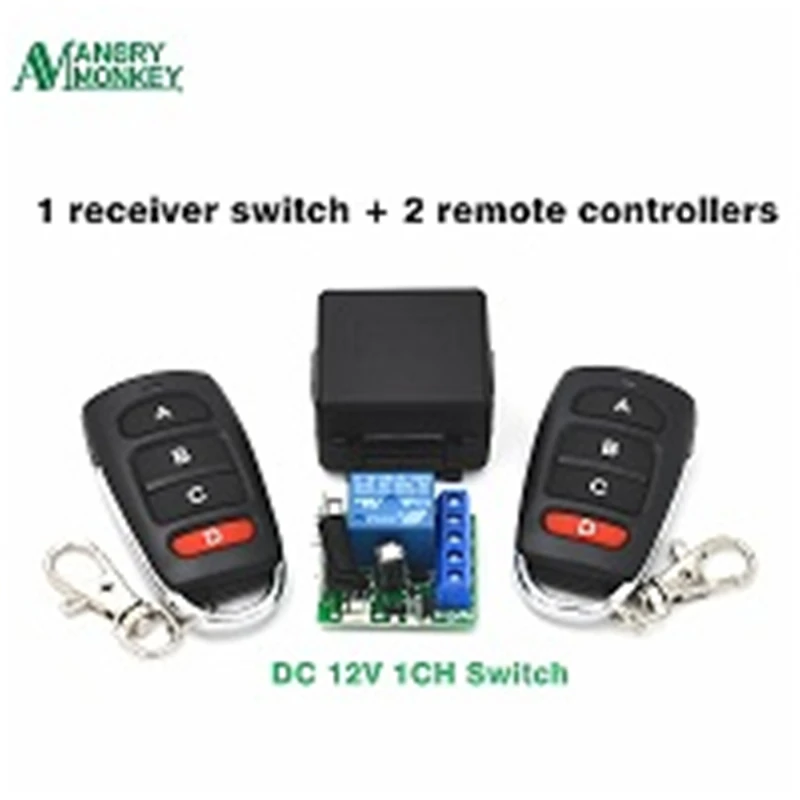

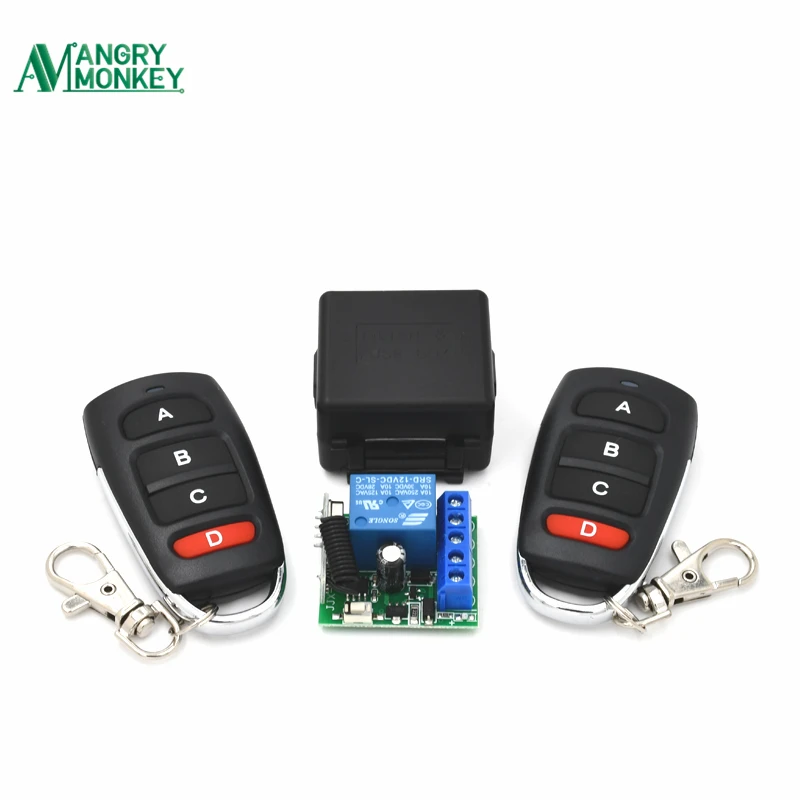

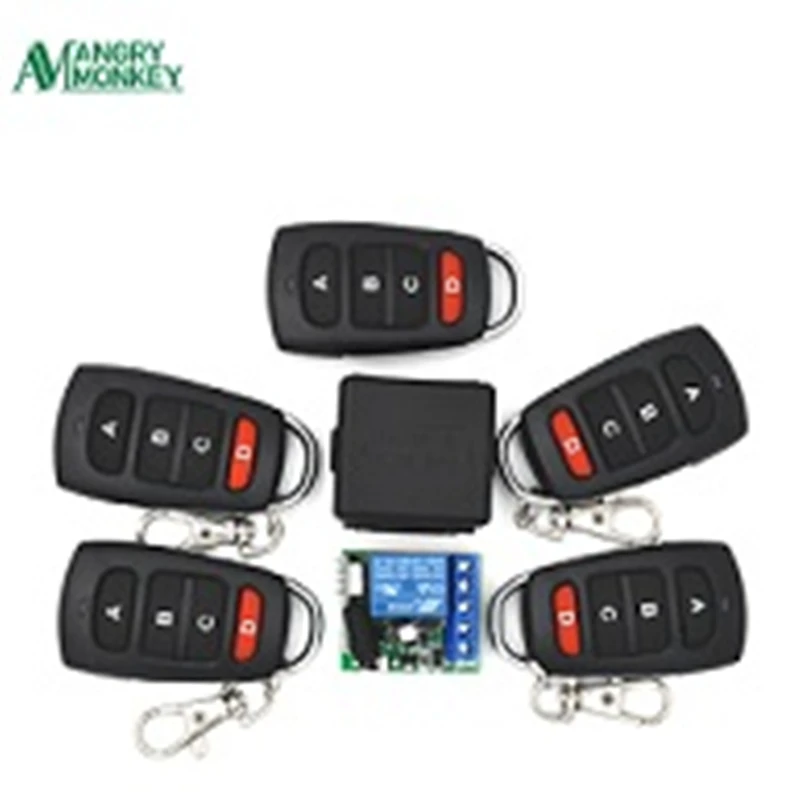

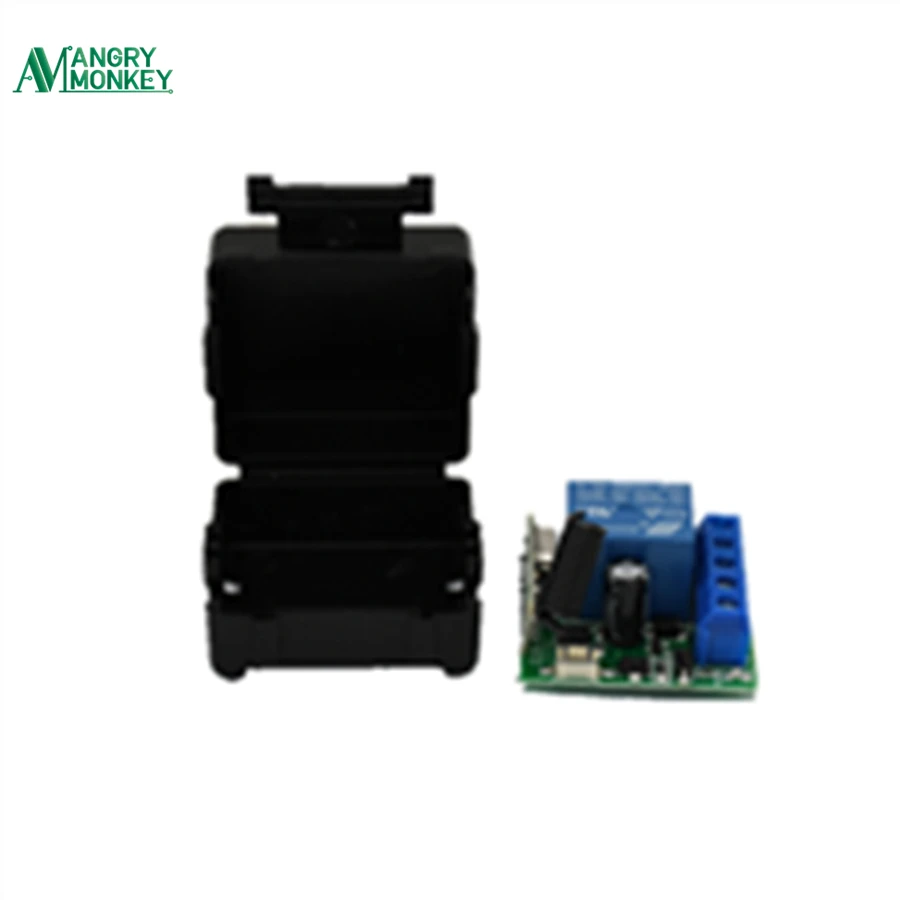

Спецификация продукта:
Характер электроники:
Входная мощность: DC10V-14V
Ток в режиме ожидания: <5 мА
Частота RF: 315 м или 433 м
Режим работы RF: супергетеродинный
Чувствительность приема:> 97dbm
Дальность передачи: 20 метров выше
Режим декодирования: Программное обеспечение MCU декодирование
Можно сочетать Ключи: 1-40 клавиш

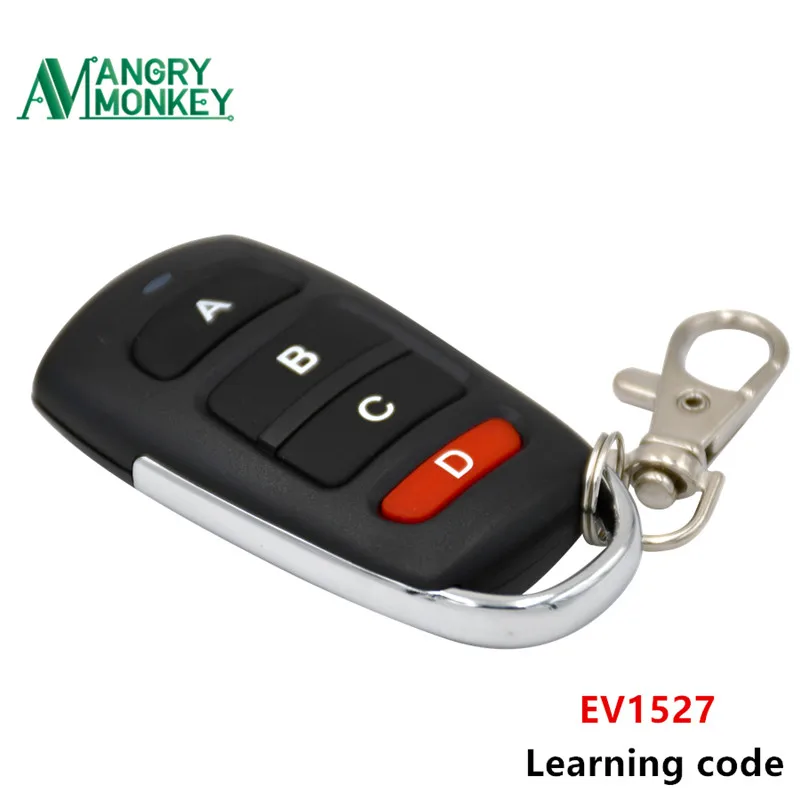

Поддержка удаленного типа: Обучающий код, фиксированный код (скользящий код может быть дизайном)
Режим работы: Мгновенный, тумблер, задержка времени блокировки (5S, 10 s, 15 s)
Тип проводки: стационарный терминал
Выходной терминал: нет, NC, COM
Размер печатной платы: 35*30*18 мм (Д, Ш, в)
Функции штифта:
Схема проводки 1:
+ V: 12 V + вход;
-В: 12В-вход;
НЕТ: выход, нормально открытый;
COM: выход, общий;
NC: выход, нормальное закрытие;
Примечание:Переключатель приемника может совпадать с 40 клавишами, когда он работает должным образом. Если клавиши более 40 клавиш, клавиши пульта дистанционного управления будут потеряны или не могут работать.
