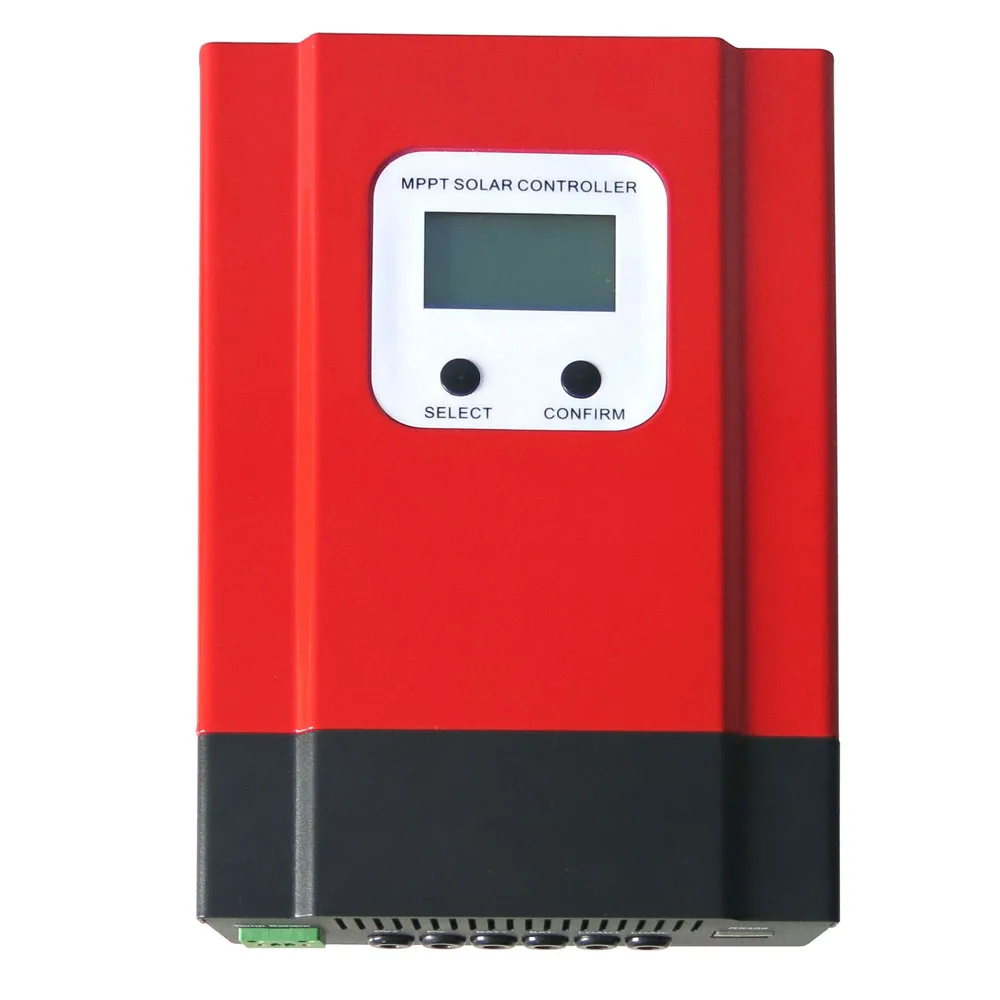

Контроллер заряда солнечной батареи eSmart3 с высоким преобразователем, MPPT 40 А 60 А 12 В24 В36 В48 В, автоматическая подсветильник ка, зарядка аккумулятора с ЖК-дисплеем

Описание:

Серия ESmart3-это третье поколение контроллера eSmart mppt, в сочетании со вторым поколением высокой эффективности преобразования, ЖК-дисплей, задний светильник, режим управления, способ подключения, внутренняя структура и т. д. Также оптимизированы следующие пункты:

1. Увеличьте все виды функций защиты, которые будут использоваться более уверенными.

2. Добавьте пробоотборник нагрузки для более четкого определения выходной нагрузки.

3. Более широкое входное напряжение PV, чем eSmart2, поэтому он подходит для большего количества видов PV модулей

4. Уменьшить статическое Автономное потребление в режиме ожидания, энергосбережение и многое другое просто для небольшой системы.

Выберите ESmart3, более умный в жизни!

Напряжение системы: 12 В/24 В/36 В/48 В автоматическое распознавание

Номинальный ток: 40A/60A

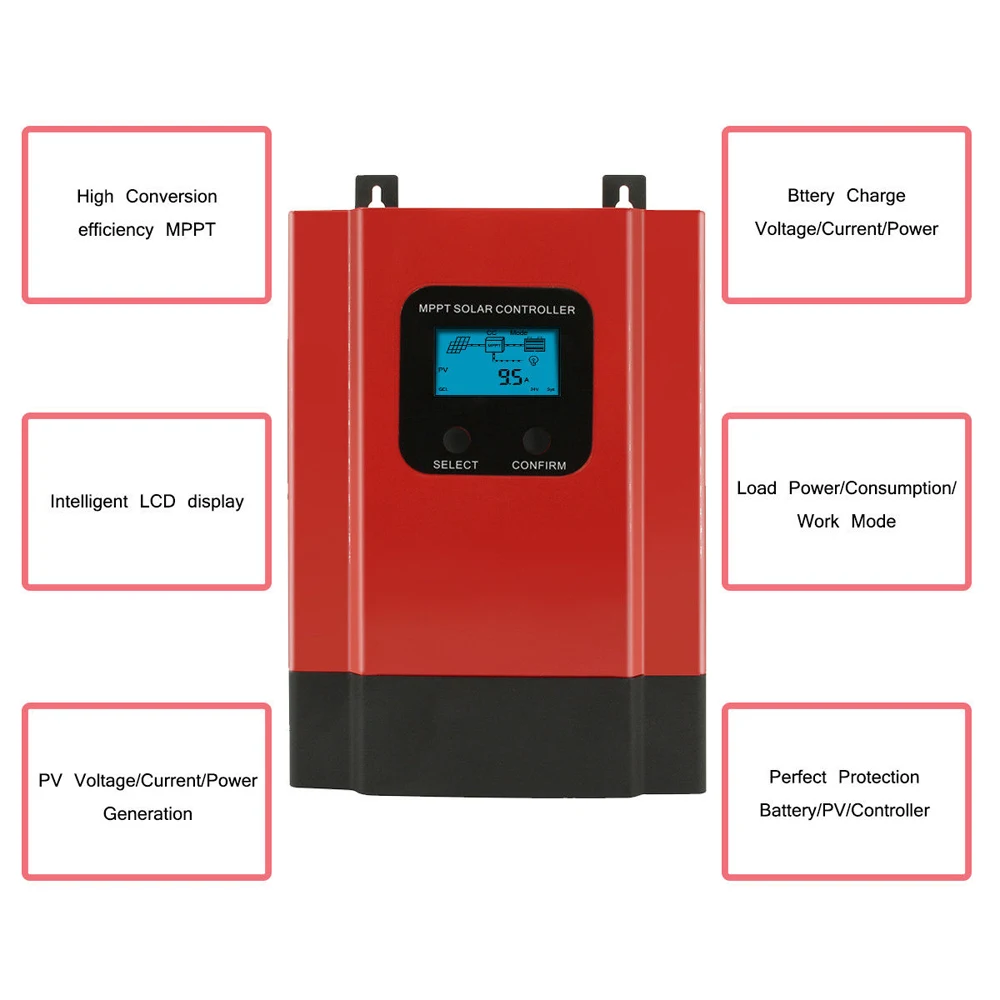

Характеристика:

Высокоэффективный алгоритм управления MPPT, эффективность MPPT ≥ 99.5%, эффективность преобразования всей машины до 98%;

Режим зарядки: три этапа (быстрая зарядка, постоянный заряд, плавающая зарядка), повышение заряда напряжения (активирует работу аккумулятора), продлевает срок службы батарей;

Режим разрядки: Режим ВКЛ/ВЫКЛ, режим управления напряжением PV, двойной режим управления временем, режим управления PV и Time;

Клиенты могут выбрать типы батарей: (Затопленные, герметичные свинцово-кислотные, гелевые батареи) Зарядка, другие типы батарей также могут быть определены;

Большая часть информации может быть предоставлена ЖК-дисплеем, таким как: Тип системы, входное напряжение PV, входной ток PV, день/месяц/общая Генерируемая энергия, тип батареи, напряжение батареи, зарядный ток, мощность зарядки, ток нагрузки, мощность нагрузки и так далее;

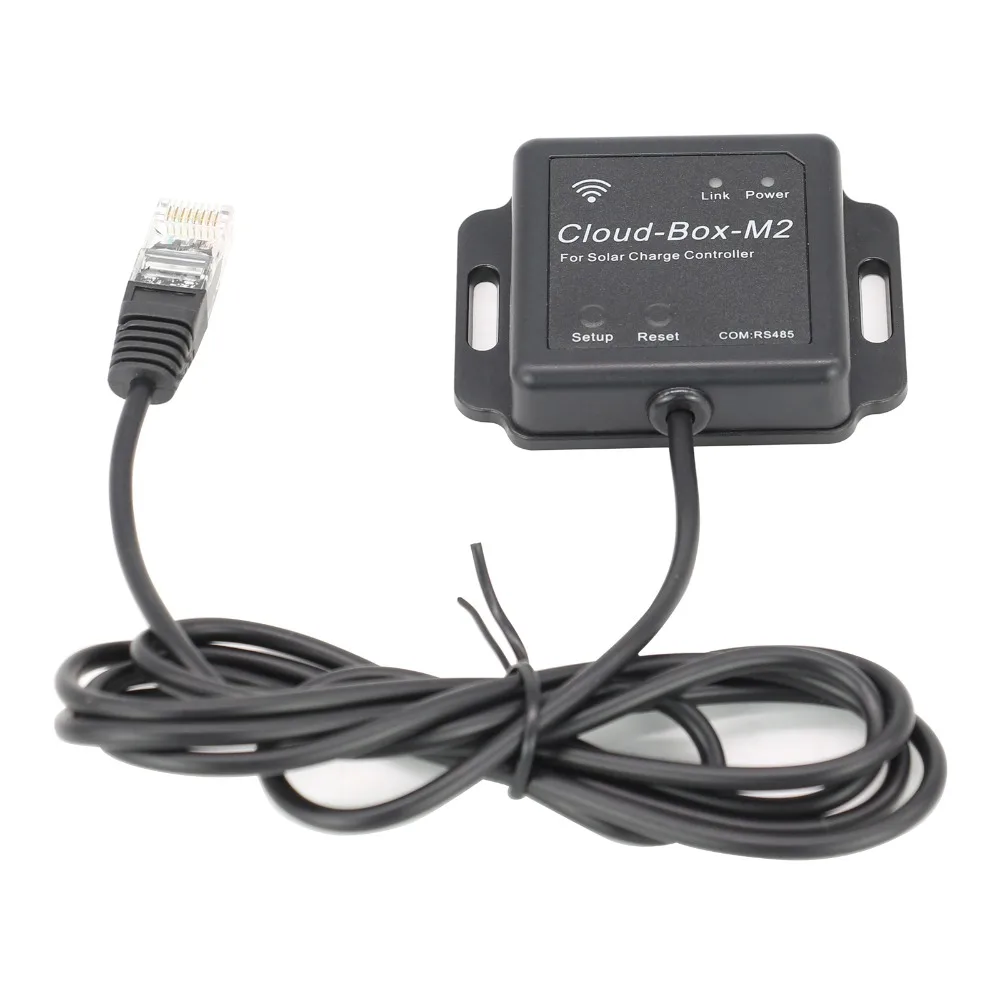

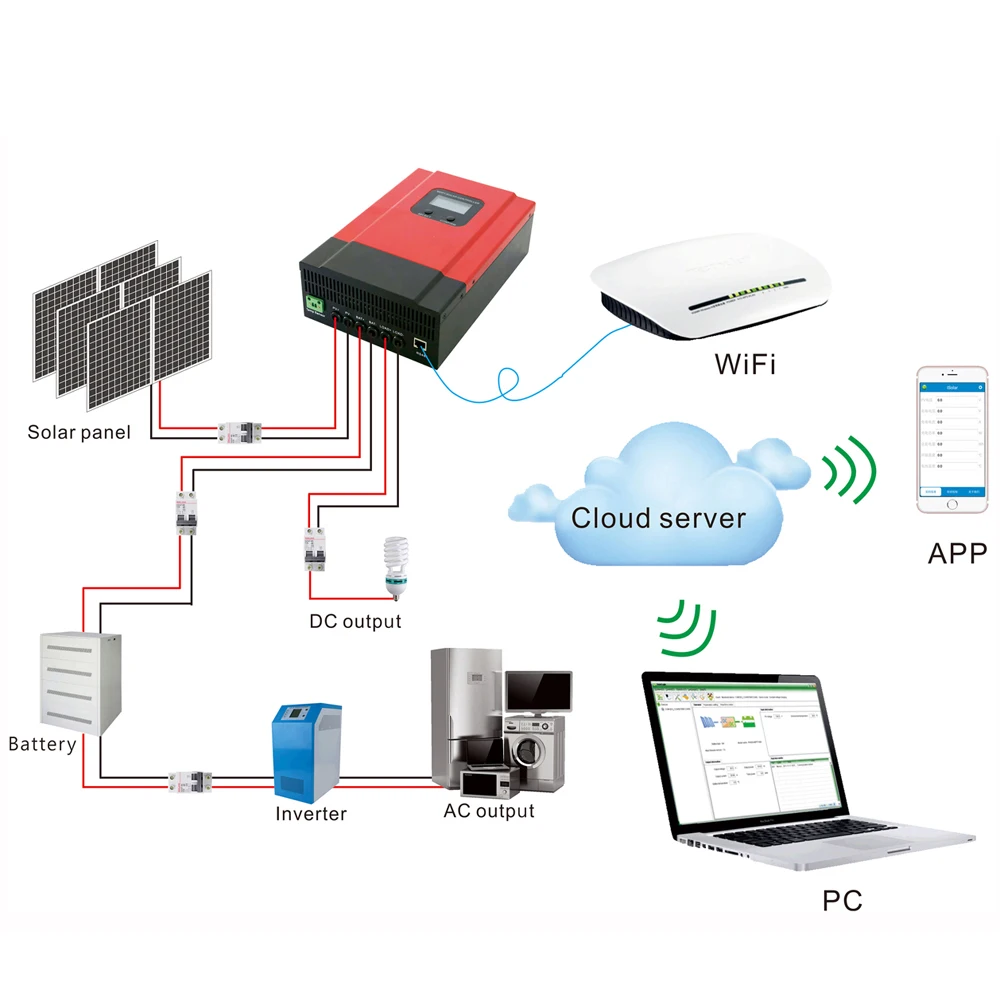

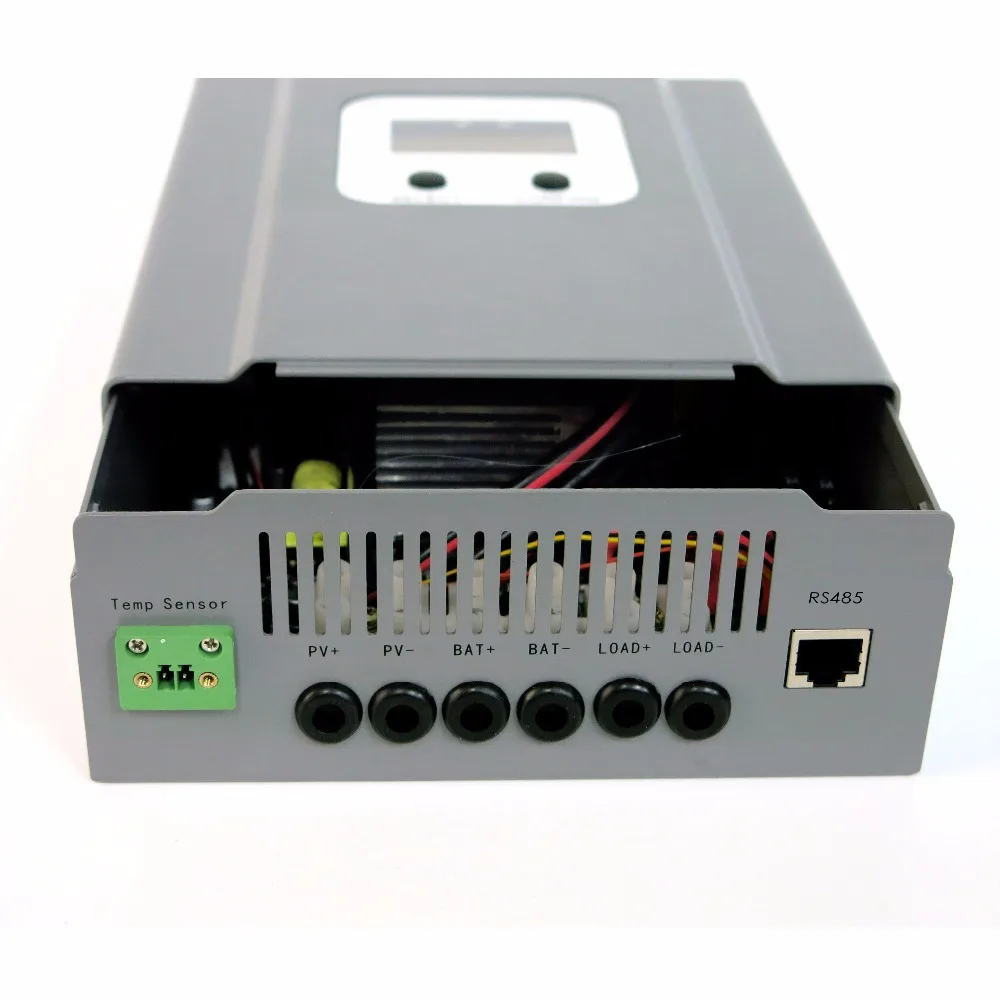

RS485, мы также можем предложить протокол связи, это удобно для управления интеграции пользователя.

CE, RoHS, FCC сертификаты одобрены. Мы можем помочь клиентам одобрить другие сертификаты

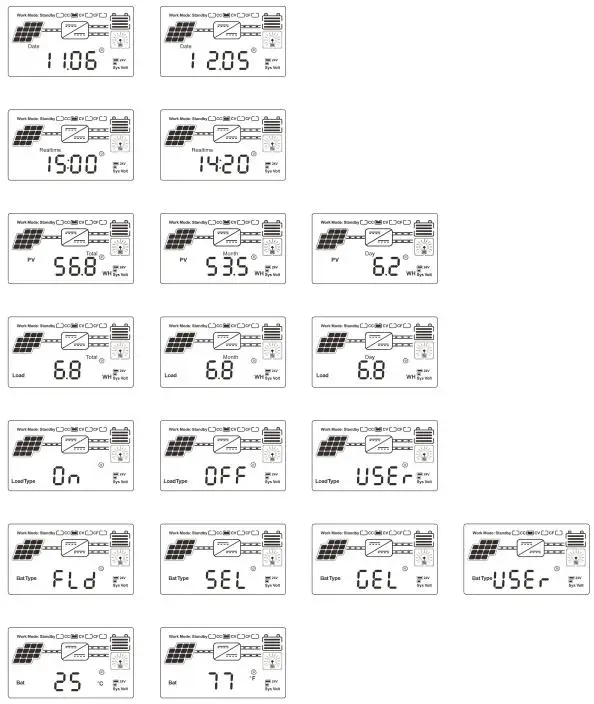

Интерфейс обзора:

Интерфейс настройки (нажмите кнопку подтверждения)

Параметр:

Слежением за максимальной точкой мощности, eSmart3-12V/24V/36V/48V серии

40А

60А

Режим зарядки

MPPT (максимальное отслеживание точки мощности)

Метод зарядки

Три этапа: постоянный ток (MPPT), постоянное напряжение, поплавковый заряд

Тип системы

12 В/24 В/36 В/48 В постоянного тока

Автоматическая разведка

Напряжение системы

12V система

DC9V ~ DC15V

24V системы

DC18V ~ DC30V

36В тормозной системы

DC32V ~ DC40V

48V системы

DC42V ~ DC60V

Эффективность MPPT

> = 99.5%

Входные характеристики

Максимальное входное напряжение PV (VOC)

12V/24V/36V/48V системы

150 в

Запуск точки напряжения зарядки

12V/24V/36V/48V системы

Hhigher, чем текущее напряжение батареи 5V

Низкая точка защиты входного напряжения

12V/24V/36V/48V системы

Больше, чем текущее напряжение батареи 3V

Точка защиты от перенапряжения

12V/24V/36V/48V системы

150 в

Точка восстановления высокого напряжения

12V/24V/36V/48V системы

145 в

Номинальная мощность PV

12V система

520 Вт

780 Вт

24V системы

1040 Вт

1560 Вт

36В тормозной системы

1560 Вт

2340 Вт

48v системы

2080 вт

3120 Вт

Характеристика заряда

Выбор типов батарей (гелевая батарея)

12V/24V/36V/48V системы

Затопленные, герметичные свинцово-кислотные, гелевые батареи (другие типы батарей также могут быть определены)

Постоянный Votlage

12V/24V/36V/48V системы

Пожалуйста, проверьте напряжение зарядки в соответствии с формой типа батареи

Поплавковое напряжение

12V/24V/36V/48V системы

Номинальный ток заряда

12V/24V/36V/48V системы

40А

60А

Компенсация теммпературы

12V/24V/36V/48V системы

-3 мВ/°C/2 в (по умолчанию)

Характеристики выходного разряда

Защита от низкого напряжения на выходе

По умолчанию 10,5 V; Восстановление 11V; Она может быть регулируется.

Номинальный ток нагрузки

40А

60А

Внешний контроль

Режим On, режим Off, режим PV напряжения conrol, режим PV & Time, режим контроля времени

Дисплей

ЖК-дисплей

Тип системы, напряжение PV, напряжение зарядки, ток заряда, мощность заряда, температура и т. Д.

Программное обеспечение для ПК

RS485

Система ПК для solareagle

Зимние 7,8,10

Защита

Защита от низкого напряжения на входе

Да

Защита от перенапряжения на входе

Да

Защита от перезаряда

Да

Защита от низкого напряжения на выходе

Да

Номинальная защита выходного тока

Да

Температурная защита

Да

Защита подключения PV и батареи

Да

Другие параметры

Шум

=<40 дБ

Термальность метод терморассеивания

Вентилятор охлаждения

Физический

Измерение ДхШхВ (мм)

240*168*66

270*180*85

Посылка DxWxH (мм)

289*204*101

306*210*120

Механическая защита

IP21

Рабочая температура

-20 °C ~ + 50 °C

Температура хранения

-40 °C ~ + 75 °C

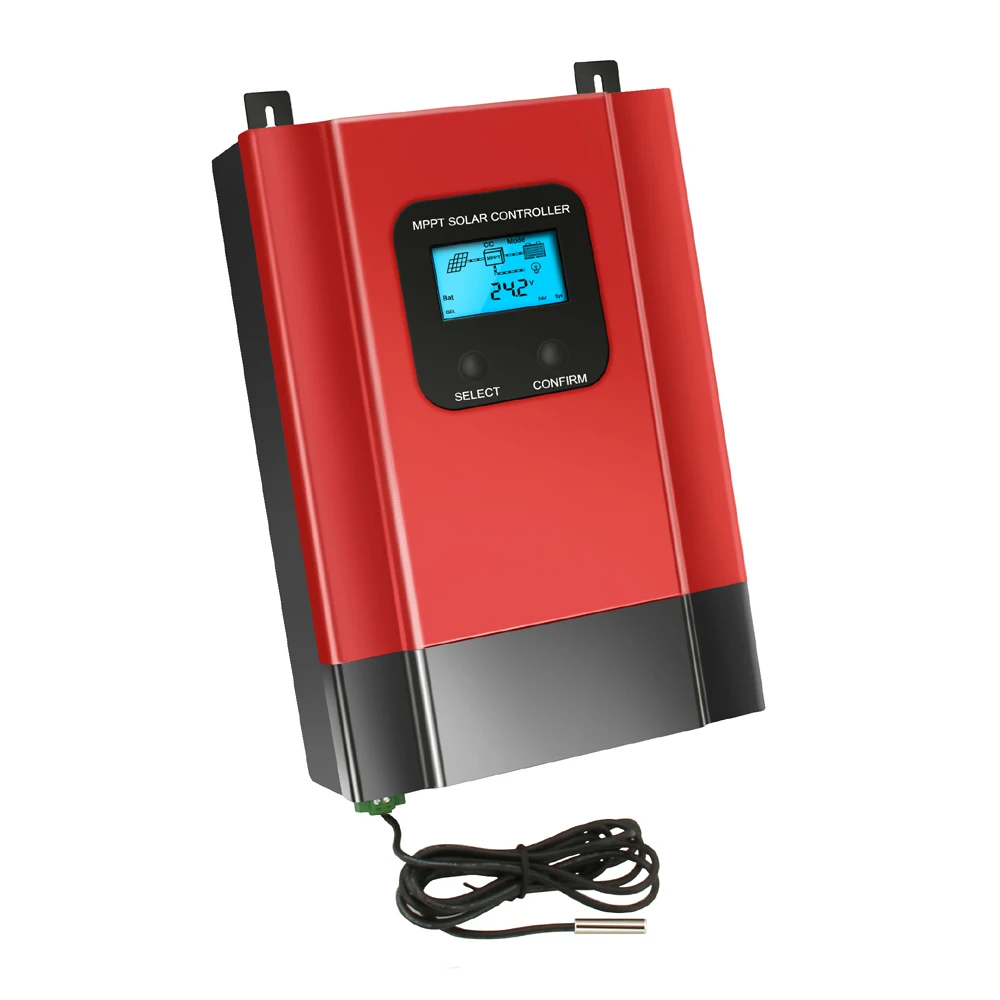

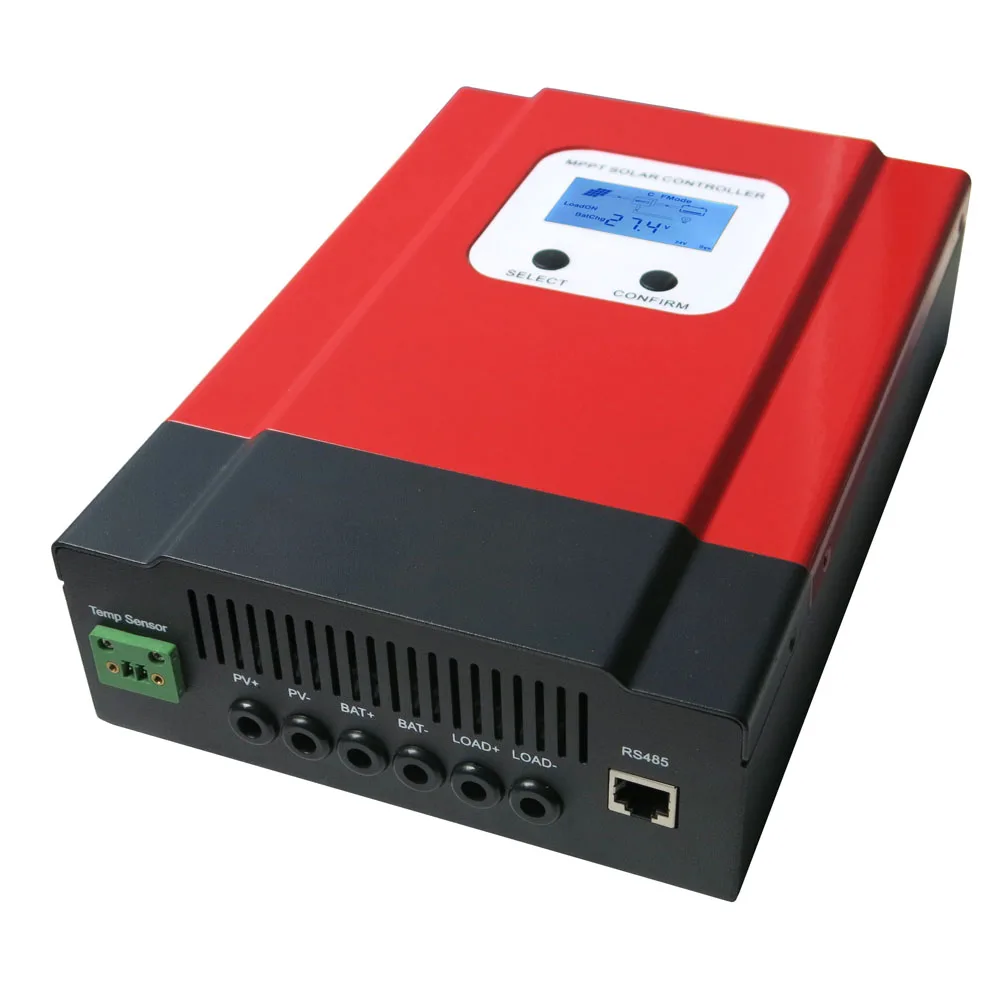

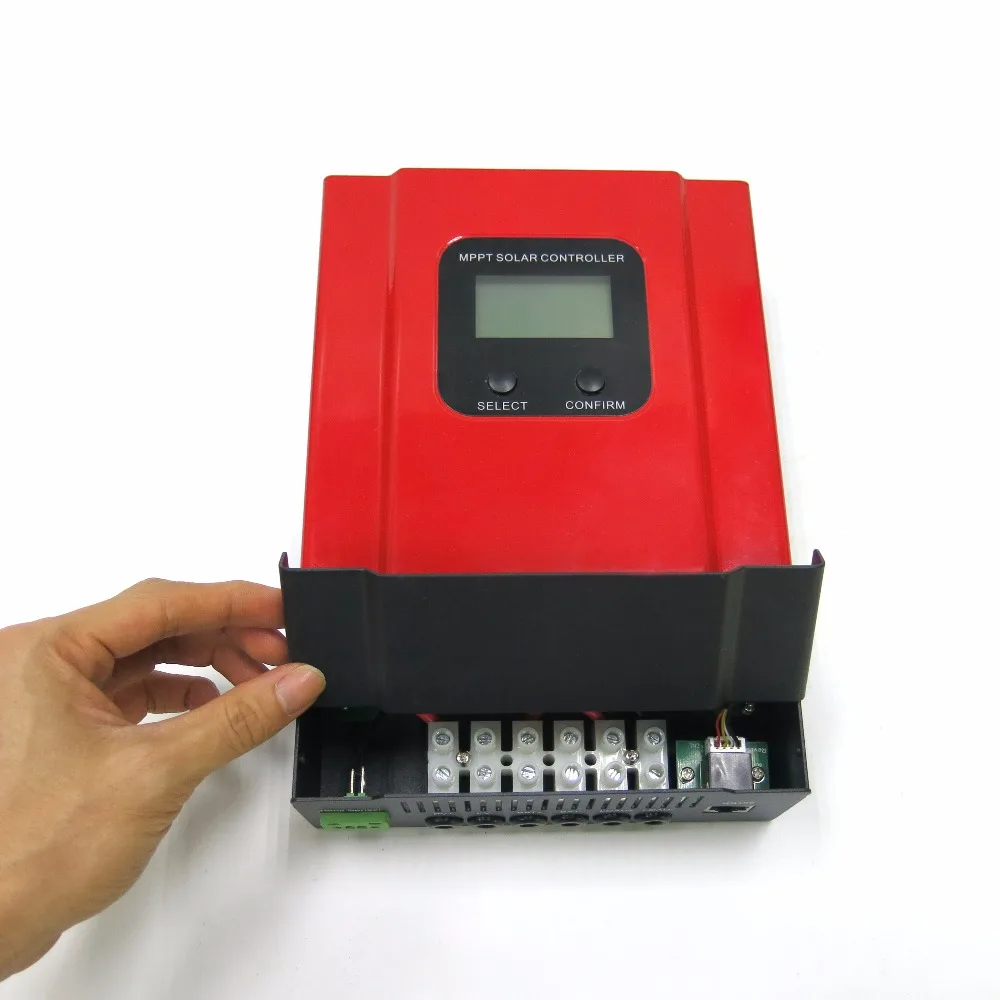

Фотографии:
