Многофункциональное реле управления напряжением, 5 В, 12 В, 24 В, 4 канала, защита от заряда и разряда литиевых свинцово-кислотных аккумуляторов

Продукт Особенности:



1 рабочий Источник питания: Двойной источник питания (два источника питания не могут быть питание одновременно): источник питания 1 DC 7-25V; источник питания 2 DC 5V (источник питания 1 Напряжение был откалиброван, если вы хотите использовать источник питания 2, пожалуйста, откалибруйте напряжение снова)

2 рабочих тока (12 В постоянного тока) Ток в режиме ожидания (все реле выключены) 16мА, 1 реле «открыть» 50мА, 2 реле «открыть» 82ма, 3 реле «открыть» 115ма, 4 реле "открытый" 150мА

3 измерительное напряжение: 0-25 В постоянного тока; 1 0-25 в аналоговое реле управления, 2 защиты 1-25 в заряда батареи, 3 защиты 1-25 в разряда батареи, 4 4 канала 0-25 в вольтметр. Батарея относится к свинцово-кислотной батарее, литиевой батарее и т. д., которые могут быть заряжены.

4 4-х канальный аналоговый измерения и управления, каждый канал параметров являются установленный самостоятельно, энергосбережения, точность измерения 0,1 V.

5 Размер: 80*66*18 мм

6 Вес: около 76 граммов

Примечание:



1 есть два интерфейса питания. Не используйте два источника питания одновременно. Рекомендуется использовать только один интерфейс питания.



2 максимальное напряжение, которое может выдерживать аналоговый входной интерфейс (1/IN2/IN3/IN4), составляет 30 в. Пожалуйста, не используйте его при перенапряжении.



3 Если измеренное напряжение не является точным, пожалуйста, следуйте инструкциям по калибровке напряжения PS23A04 и калибровочному напряжению видео.

Пожалуйста, свяжитесь с нами для получения дополнительных инструкций.

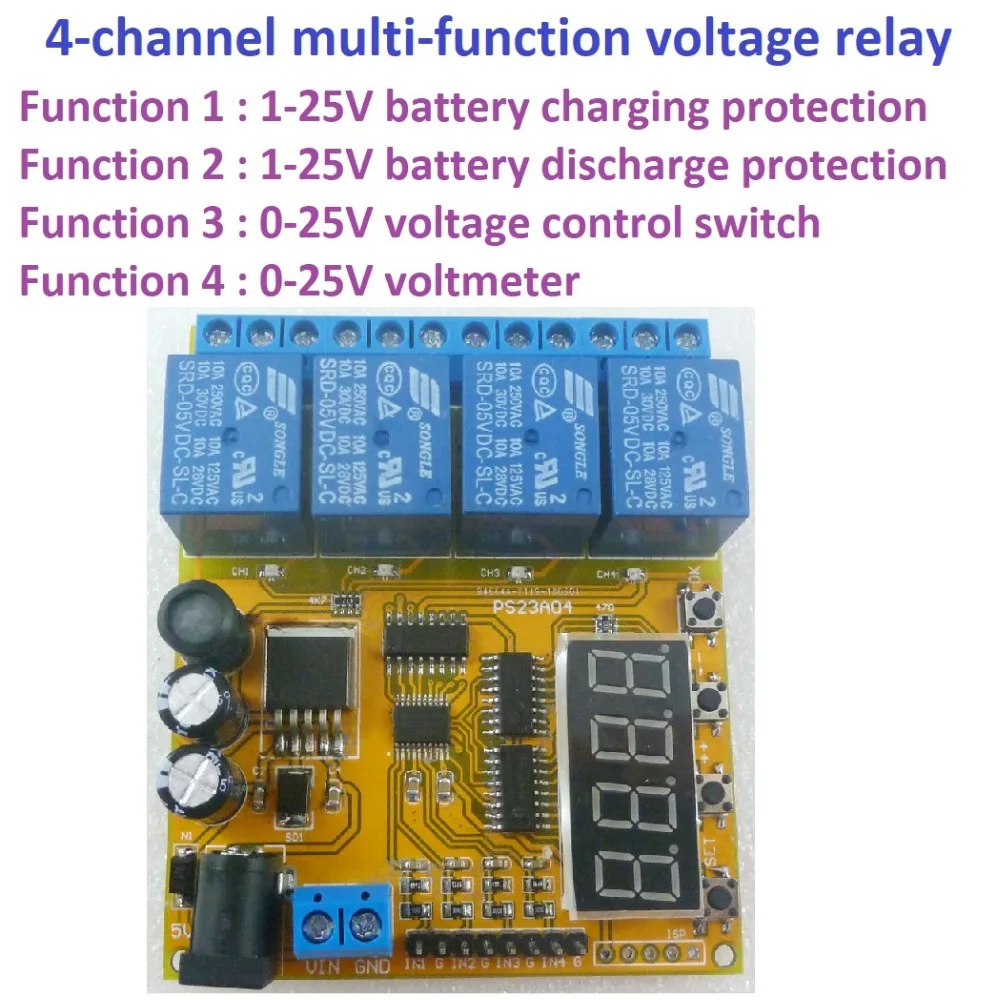

Типичные области применения:

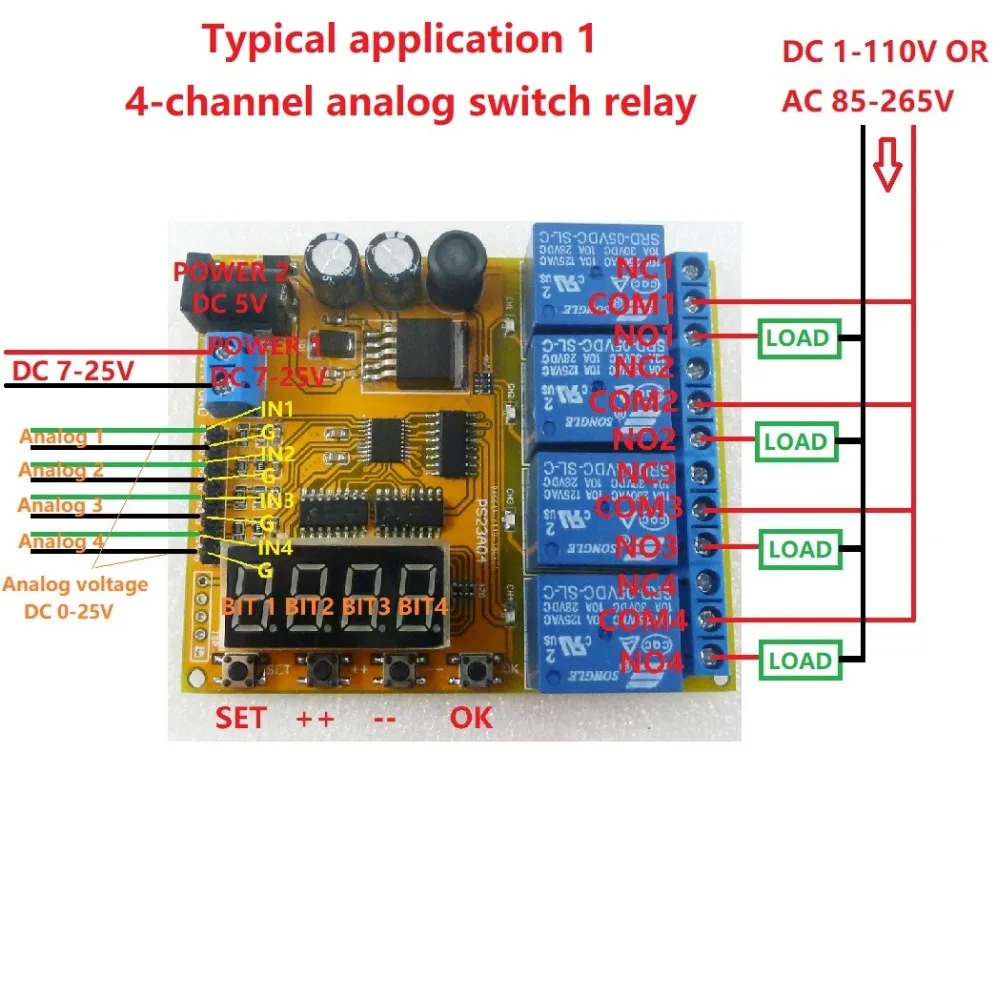

1 Классическая проводка, реле управления напряжением 0-25 в

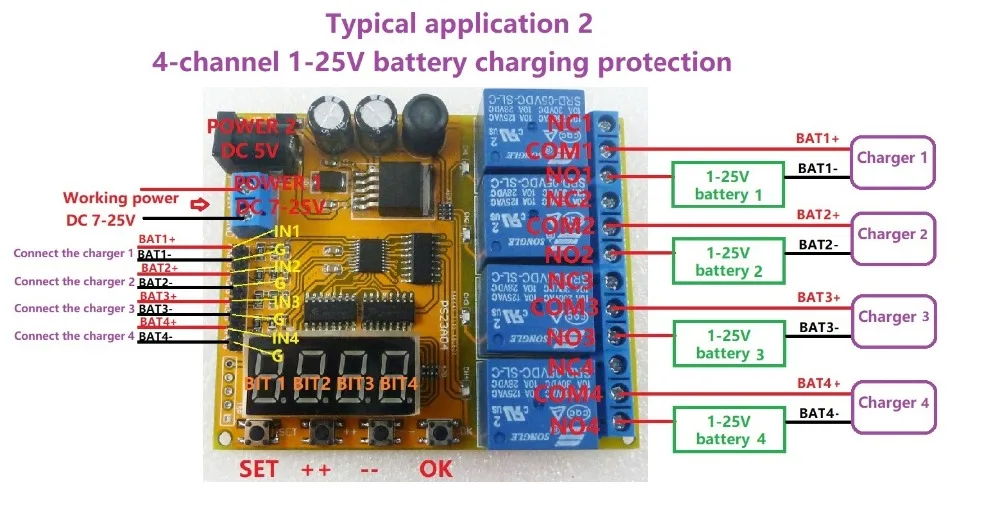

2 1-25 В батарея (свинцово-кислотная батарея, литиевая батарея) защита зарядки

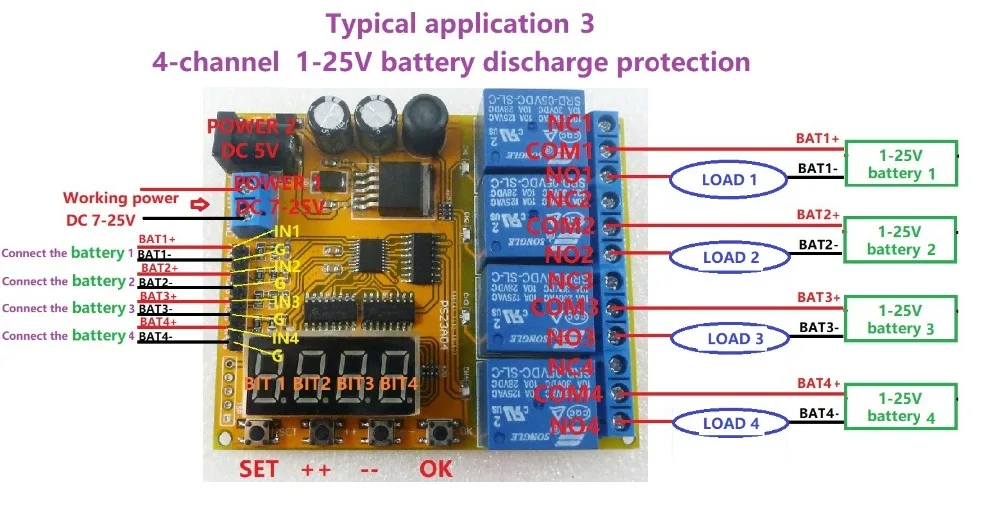

3 1-25 В батарея (свинцово-кислотная батарея, литиевая батарея) защита от разряда

Инструкции:



Noun решения:



НЕТ: реле, как правило, открытый контакт

COM: реле общего контакта

NC: реле нормально закрытого контакта

Реле (включено) : COM connect NO.

Выключение реле (выключение) : COM отключение №.



Короткое нажатие: время нажатия кнопки составляет менее 2 секунд;



Длительное нажатие: нажмите клавишу время более 2 секунд;



Состояние: рабочий статус, статус установки, статус энергосбережения.

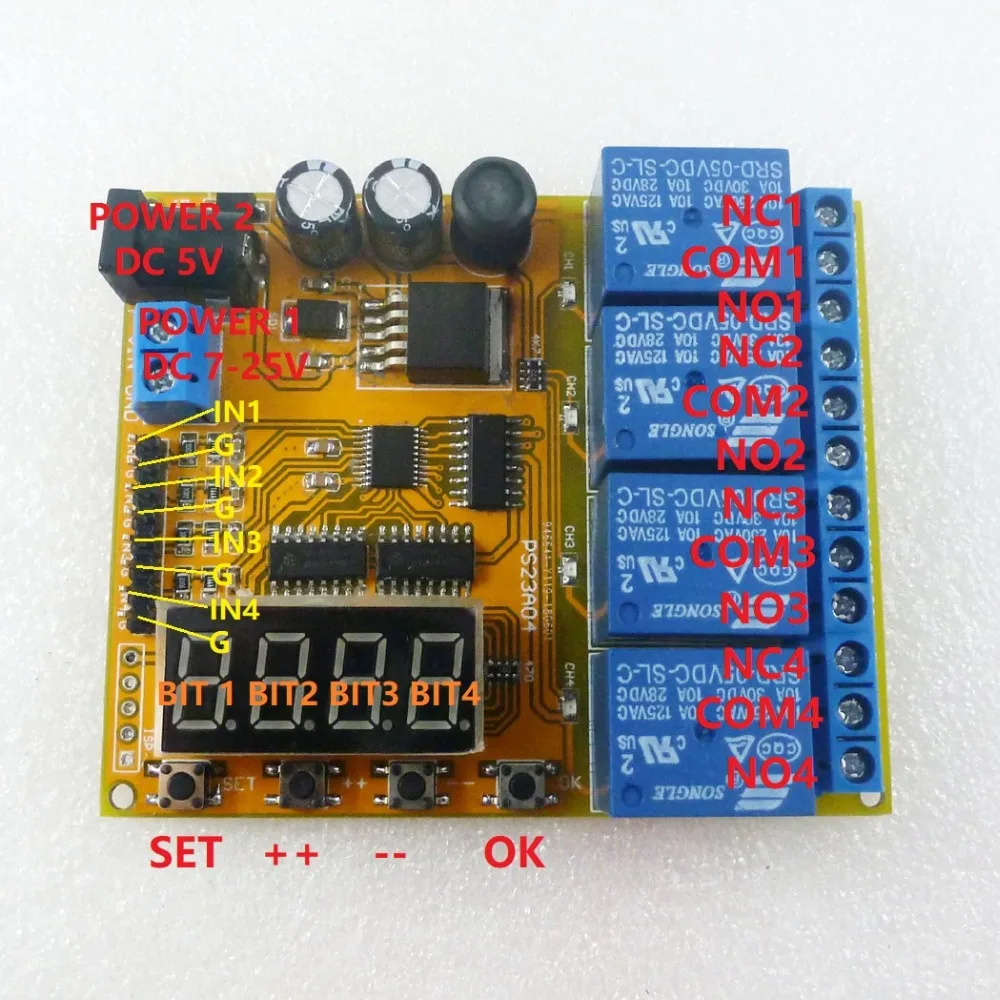

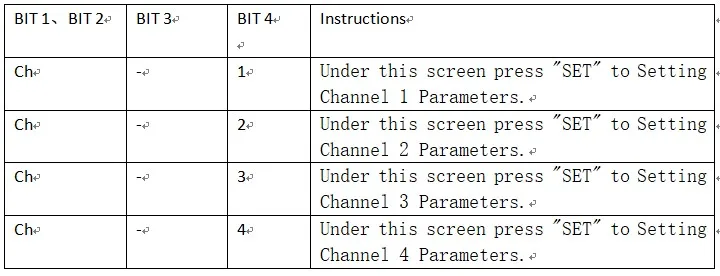

Интерфейс «выбор канала»:

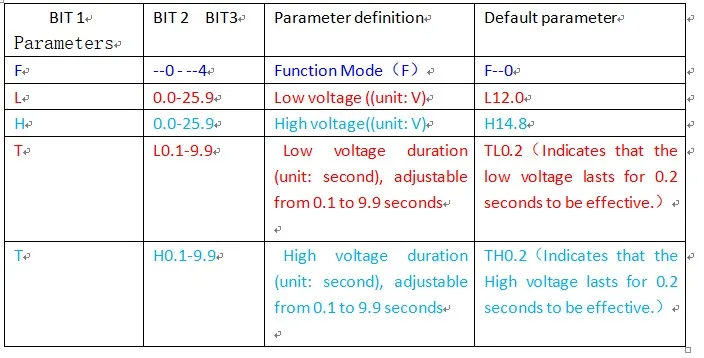

Функция режим:

F--0: защита от зарядки: напряжение меньше L, реле включено; Напряжение больше H, реле выключено; Когда питание включено, когда напряжение больше L, но меньше H, реле включено.

F--1: защита от разрядки: напряжение меньше L, реле выключено; Напряжение больше H, реле включено; когда напряжение больше L, но меньше H, когда мощность включена, реле выключено.

F--2: напряжение меньше L, или напряжение больше H, реле включено; Напряжение больше L, но напряжение меньше H, И реле выключено;

F--3: напряжение меньше L, или напряжение больше H, реле выключено; Напряжение больше L, но напряжение меньше H, И реле включено.

F--4: режим вольтметра: измеряется только напряжение и реле не работает.
