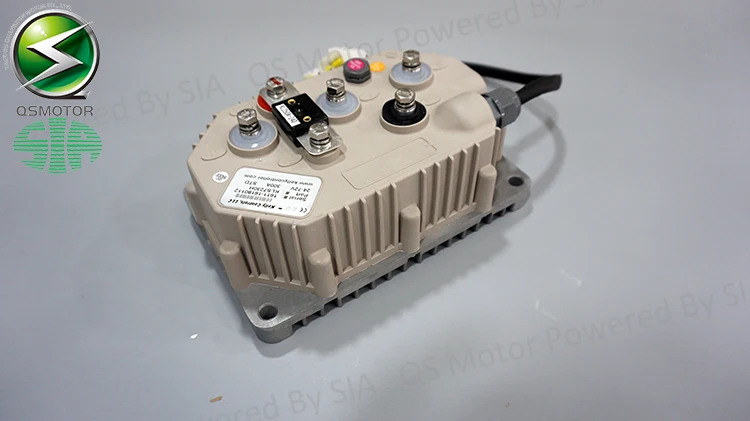

Дешевый контроллер KLS6022H, 24в-60в, 220а, контроллер синусоидальной волны

Это специальный дизайн для бесщеточного контроллера двигателя QS для конверсионных комплектов, который может сочетаться с QS мотор с номинальной мощностью 2000 Вт.

1). Очень легко подключить

2). Может сочетаться с почти бесщеточным двигателем постоянного тока

3). Гарантия качества (как правило, нет проблем после продажи)

4). Программируемый

1. Контроллер синусоидальной волны, программируемый, с функцией regen

2. Ограничение тока двигателя, 20 секунд: 220A

3. Предел тока двигателя, непрерывный: 88A

4. Напряжение батареи: 24-60 В номинальное, макс. 72 в.

5. Термический зонд: KTY83-122

6. Включая один контроллер + usb-кабель конвертера + подходящую вилку

7. Размер контроллера:194 мм * 126 мм * 86,8 мм

8. Вес нетто: 1,82 кг

9. Водонепроницаемый IP54

10. По умолчанию не включает bluetooth; CAN BUS является необязательным

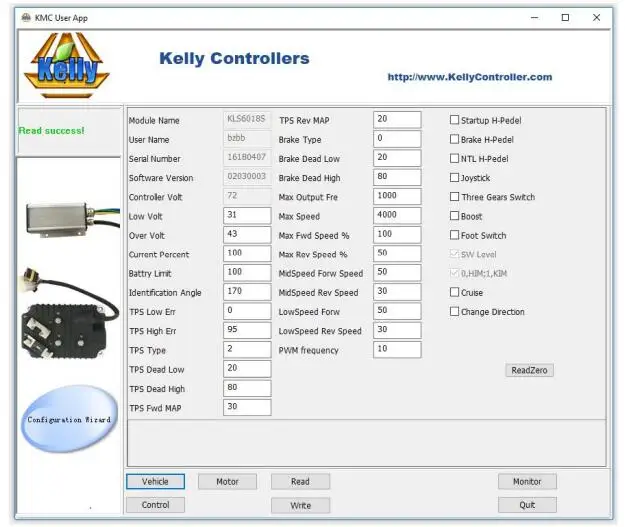

Вот четкий и простой интерфейс программного обеспечения регулировки.

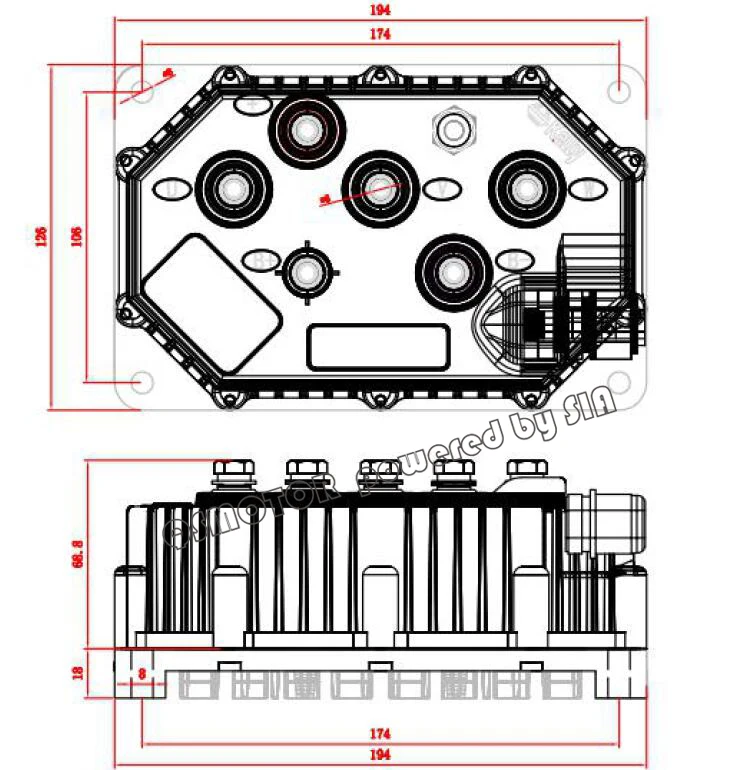

Вот чертеж нашего обычного контроллера QSKLS7215H, 194 мм * 126 мм * 86,8 мм

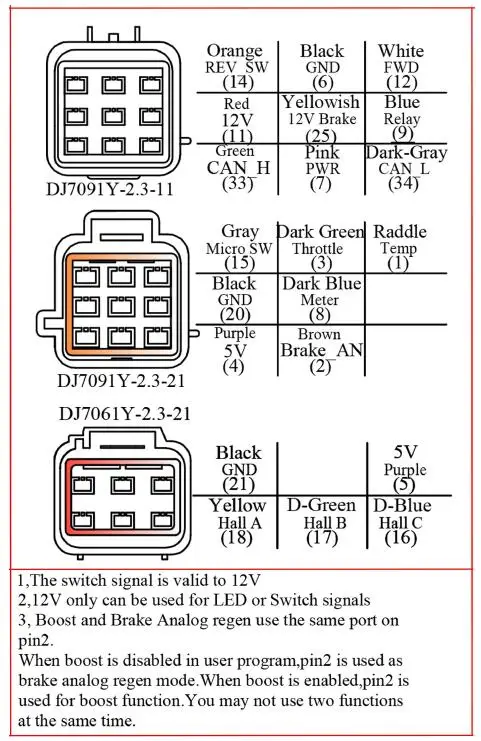

DJ7091Y-2.3-11 определение штифта

(14) REV_SW: вход обратного переключателя. Оранжевый

(6) RTN: возврат сигнала или возврат источника питания. Черный

(12) FWD: белый переключатель

(11) 12V:12 В источник красного цвета

(25) 12V размыкающий переключатель. Желтоватый

(9) реле: Драйвер главного контактора. Синий

(33)CAN-H: зеленый (опционально)

(7) ШИМ: блок питания контроллера (вход). Розовый

(34)CAN-L: темно-серый (опционально)

DJ7091Y-2.3-21 определение штифта

(15) Micro_SW: вход переключателя дроссельной заслонки. Серый

(3) дроссельная заслонка: аналоговый вход дроссельной заслонки, 0-5 В. Темно-зеленый

(1) Температура: датчик температуры двигателя. Раддл.

(20) RTN: возврат сигнала. Черный

(8) счетчик: копия сигнала датчиков Холла. Темно-синий

(4) 5 В: 5 В выходная мощность, <40 мА. Фиолетовый

(2) Brake_AN: тормозная переменная regen или функция Boost. Коричневый

DJ7061Y-2.3-21 определение штифта

(21) RTN: возврат сигнала. Черный

(5) 5 В: 5 В выходная мощность,<40 мА. Фиолетовый

(18) зал А: фаза зала А. Желтый

(17) зал B: фаза зала B. Темно-зеленый

(16) зал C: фаза зала C. Темно-синий

Примечания:

1. Все контакты RTN соединены внутри.

2. Функция счетчика заключается в копировании любого из датчиков Холла.

3. Переключатель на 12 В активен. Открытый переключатель неактивен.

Пожалуйста, сначала свяжитесь с продавцом, если вы не знаете, как подключить контроллер к двигателю и другим частям.

1). Если вы хотите купить контроллер отдельно, пожалуйста, сообщите нам параметры вашего подходящий двигатель?

Например, напряжение двигателя, мощность, скорость...

2). Если вам нужны какие-либо другие специальные функции для этого контроллера, пожалуйста, свяжитесь с нами. Спасибо!

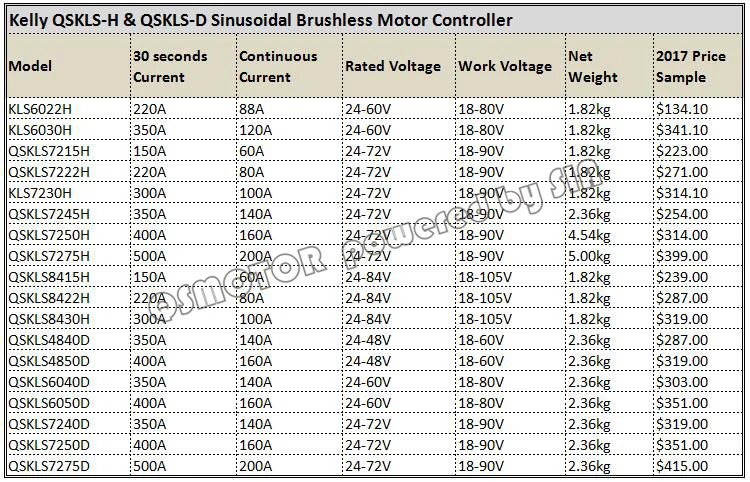

Если вас интересует больше моделей контроллера, пожалуйста, обратитесь к таблице данных ниже и нажмите на гиперссылку изображения.

Нет QS двигателя, нет супер EVs!
