Наборы для самостоятельной сборки Индикатор голосового управления уровень 3 секции 10-точечный Светодиодный индикатор красныйсинийзеленый электронный производственный набор

Наборы для самостоятельной сборки Индикатор голосового управления уровень 3 секции 10-точечный Светодиодный индикатор красныйсинийзеленый электронный производственный набор

Name: 🛍 Наборы для самостоятельной сборки Индикатор голосового управления уровень 3 секции 10-точечный Светодиодный индикатор красныйсинийзеленый электронный производственный набор
Brand: Разное
SKU: 32888674655
Price: 489.25 RUB
Availability: InStock
Rating: 5 (167 reviews)

85 Отзывов

166 Заказов

489,25₽

В наличии!

Перейти

Последнее обновление: 15.09.2024

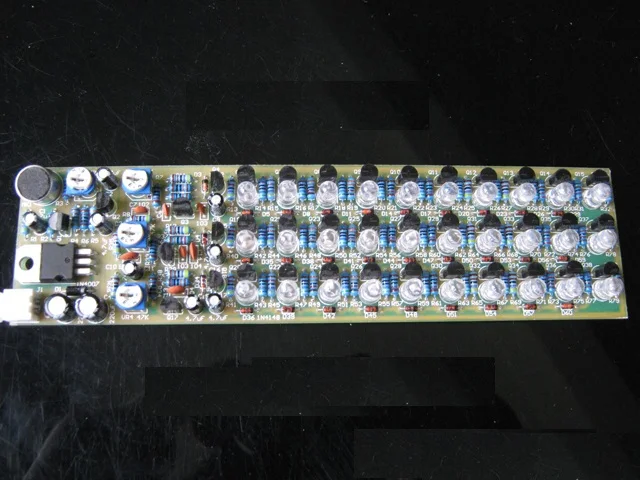

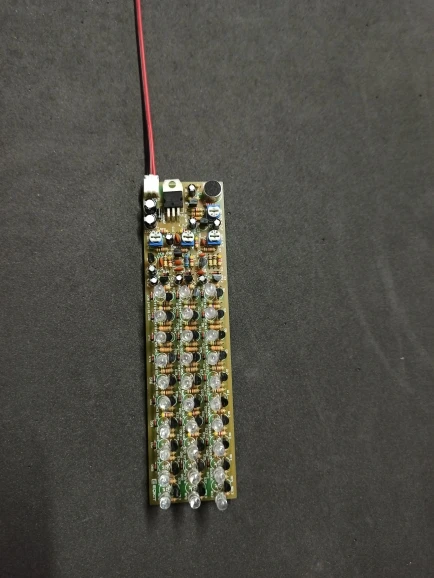

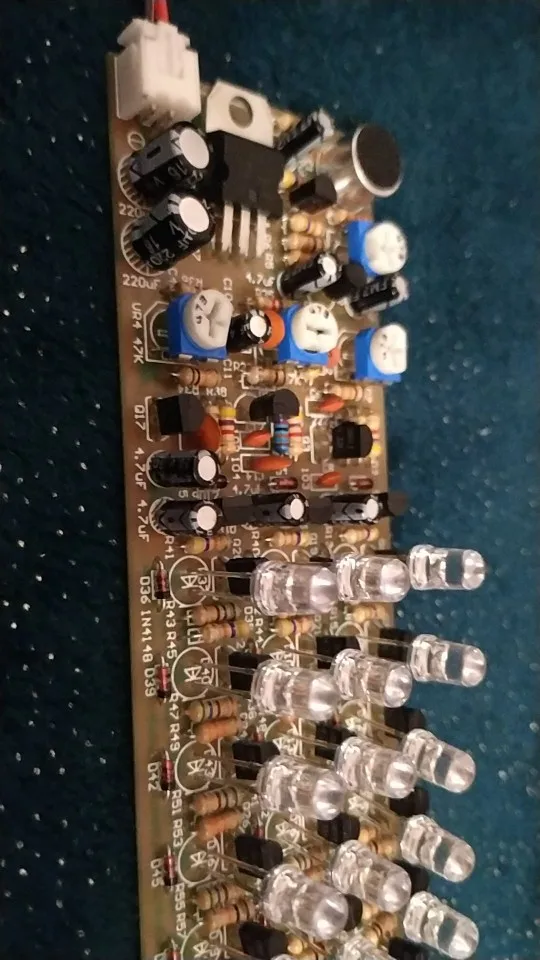

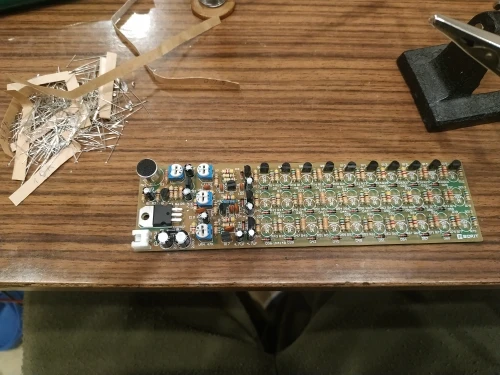

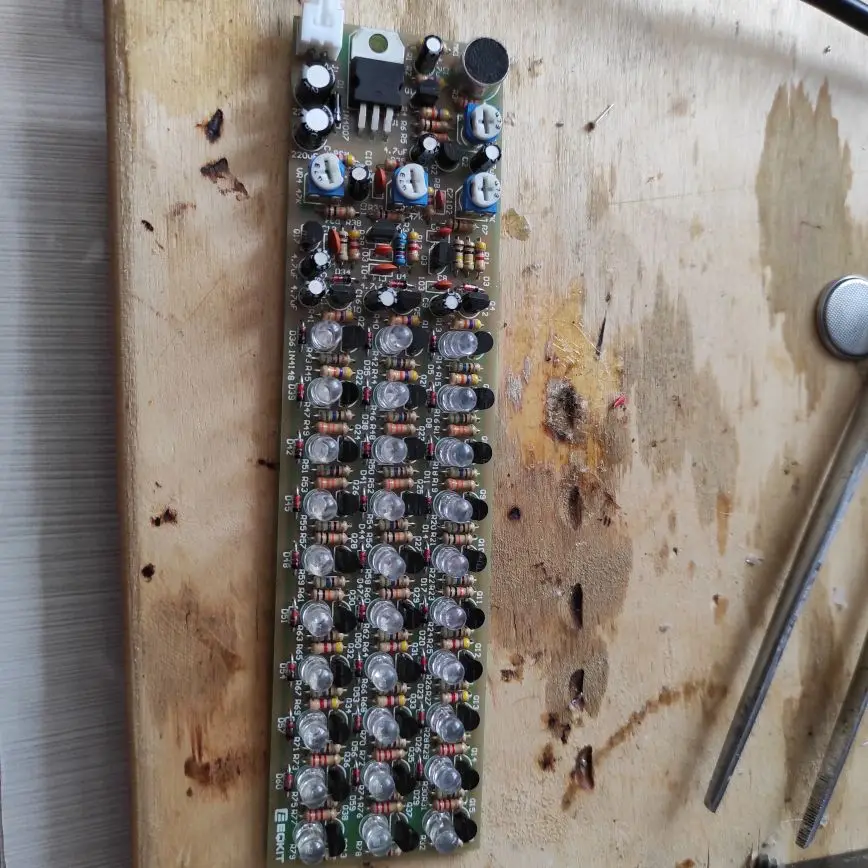

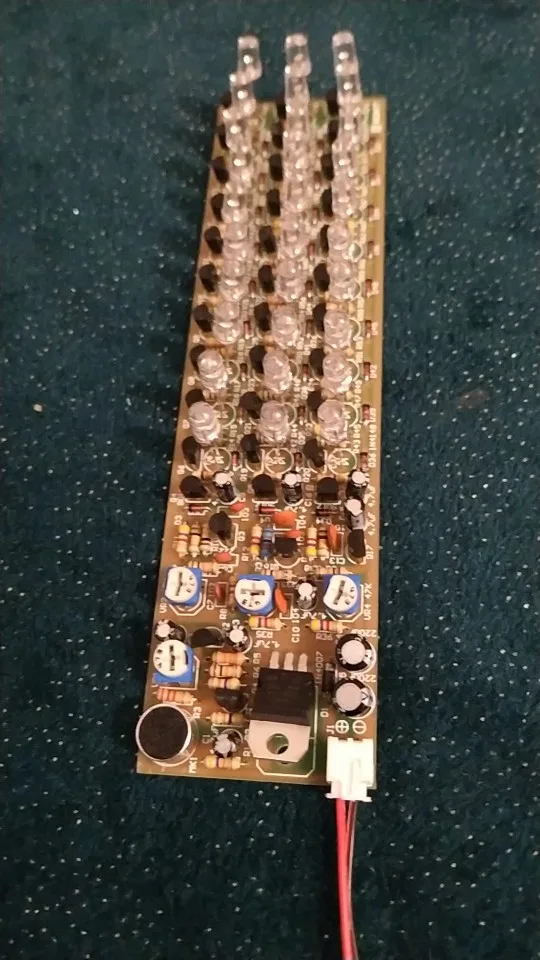

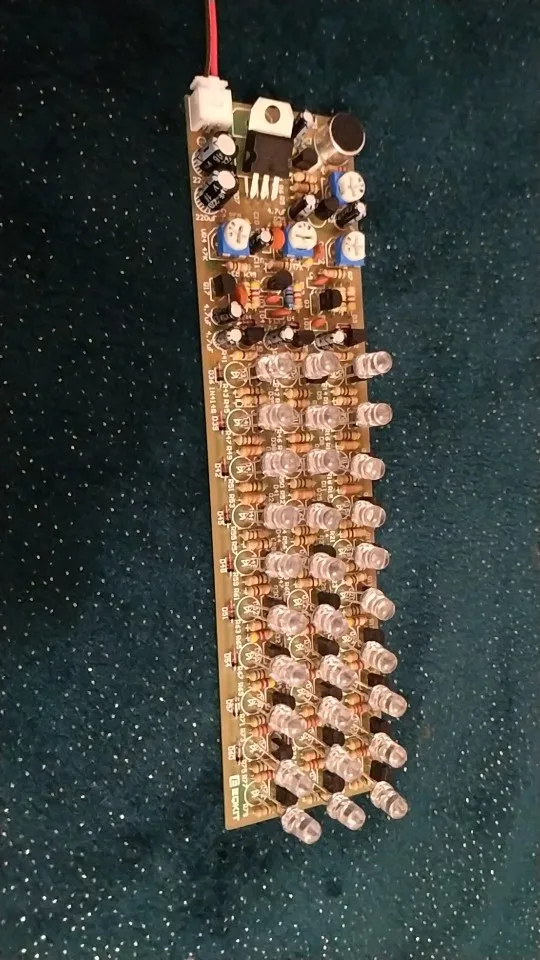

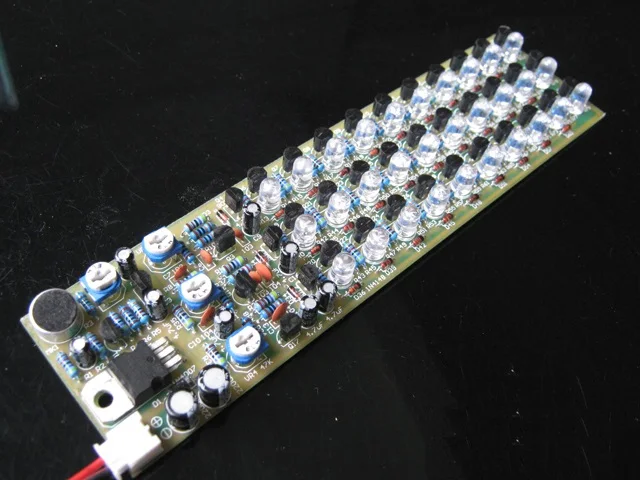

1. Особенности

Напряжение питания: 9 в-15 в;

Размеры печатной платы: 160 мм * 42 мм.

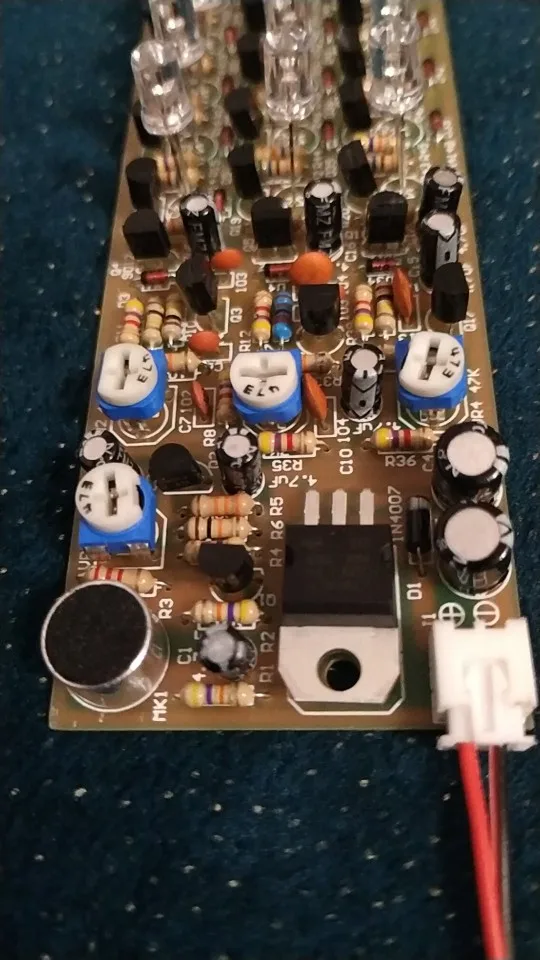

2. Принцип цепей

Схема в основном состоит из цепи питания, цепи усилителя звука, цепи разделения частоты и цепи светодиодного драйвера.

1) цепь питания: выходное напряжение 9-15 в. D1 может избежать разминирования трех клеммных регуляторов, если полярность мощности подключена неправильно. После фильтрации C4's три клеммных регулятора L7806 обеспечат всю цепь стабильным НАПРЯЖЕНИЕМ 6 в.

2)Схема аудиоусилителя: электретный микрофон MK1 передает полученный звук на электрический сигнал, который будет усилен дважды Q1 и Q2. В это время UR1 может регулировать размер сигнала Q2, чтобы отрегулировать чувствительность всей цепи.

3)Цепь деления частоты: добавлены три цепи деления частоты, чтобы указывать на электрический уровень на разной частоте, так как он отличается тремя секциями светодиодный одного индикатора отдельно. VR2, VR3 и VR4 используются для регулировки чувствительности светодиодный одного индикатора на разной частоте. Звуковой сигнал из трех различных частот можно отличить в соответствии с различными возможностями C6, C10 и C11. В4, В5 и В18 коллекторы могут получить три различных частоты и напряжения после деления и усиления на диод и транзистор. Уровень напряжения зависит от размера звука снаружи.

4)Схема светодиодного драйвера: в каждой частоте 9 штук диодов 1N4148. Если звук громче, то более высокое напряжение будет получено через разъем Q4,Q5 и Q18, и более 1N4148 начнут работу. Тогда светильник раются еще светодиоды.

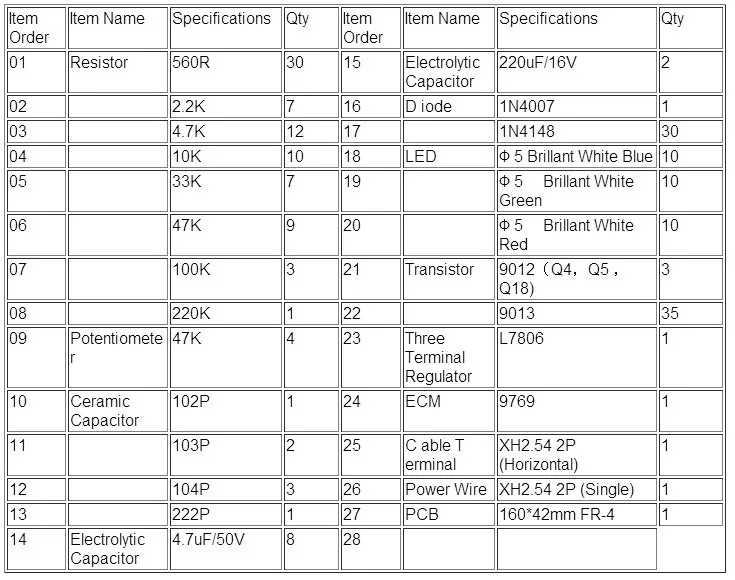

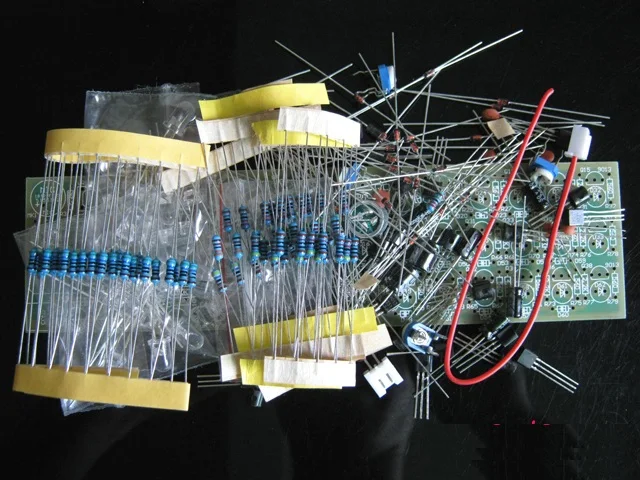

3. СПИСОК КОМПОНЕНТОВ

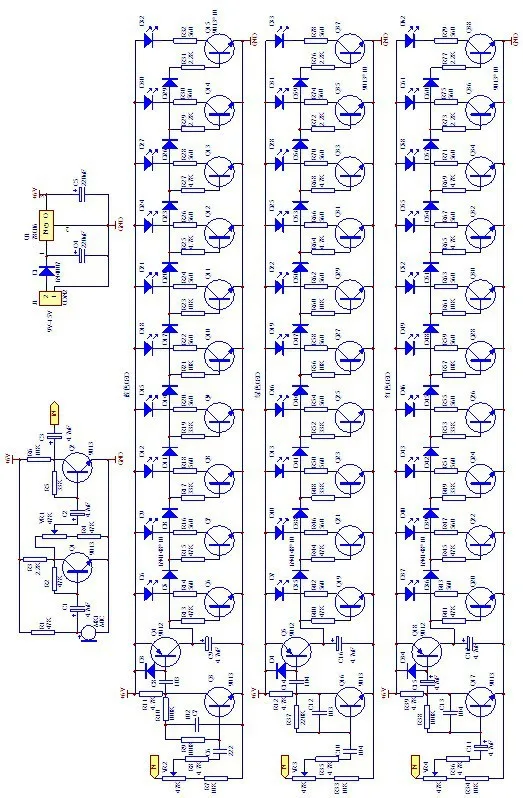

4. Схема цепи
