Последнее обновление: 19.09.2024

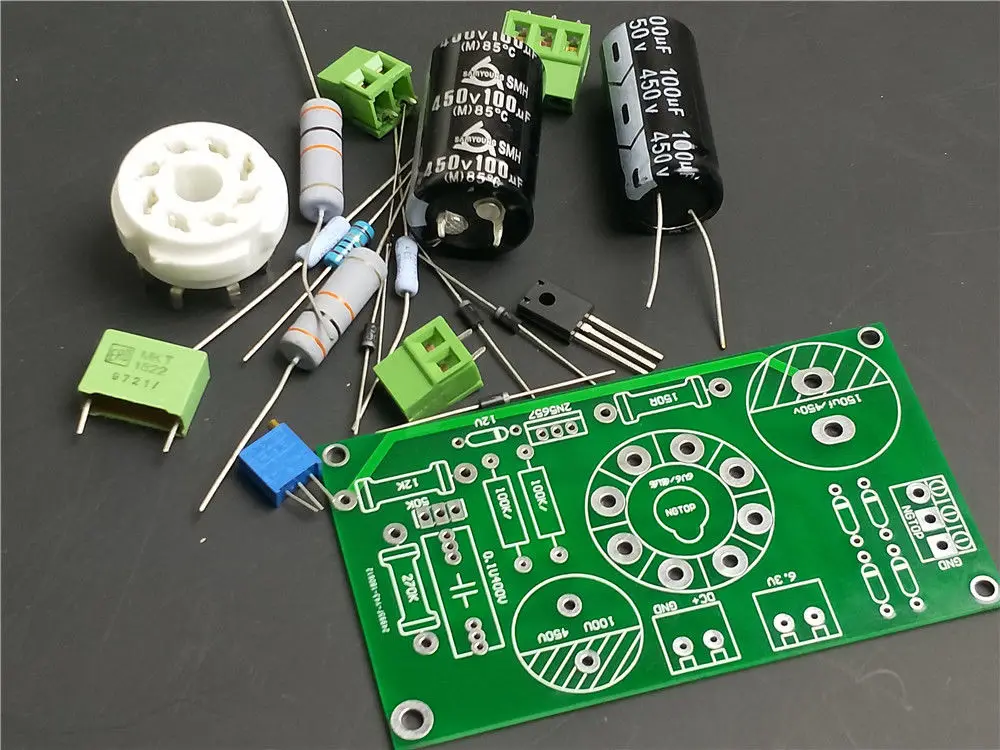

Этот набор для самостоятельной сборки позволяет вам припаять детали самостоятельно, как показано на картинке, трубка в комплект не входит.
Выходное напряжение этого источника питания имеет широкий диапазон регулировки, отличную регулировку напряжения, низкую пульсацию на выходе, а выход можно отрегулировать для различных ламповых предусилителей.
Регулятор D3 можно выбрать из широкого спектра диодов регулятора напряжения, можно выбрать 10 ~ 20 В/1 Вт. Но следует отметить, что когда выбранный регулятор напряжения ниже 14 в, R5 следует заменить с 12 к на 8,2 К. Отрегулируйте потенциометр триммера 50K, чтобы соответствовать нужному вам напряжению.

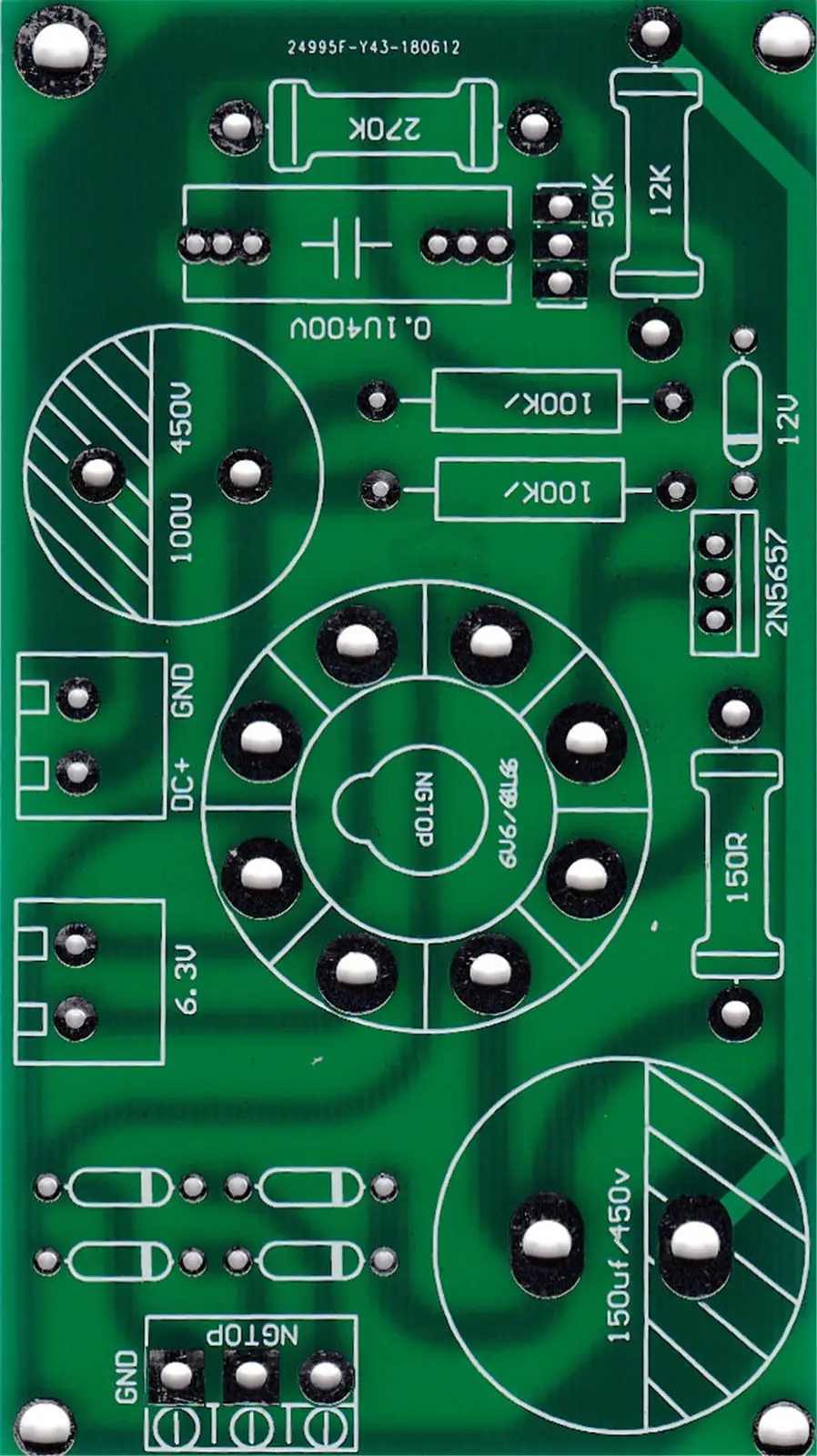

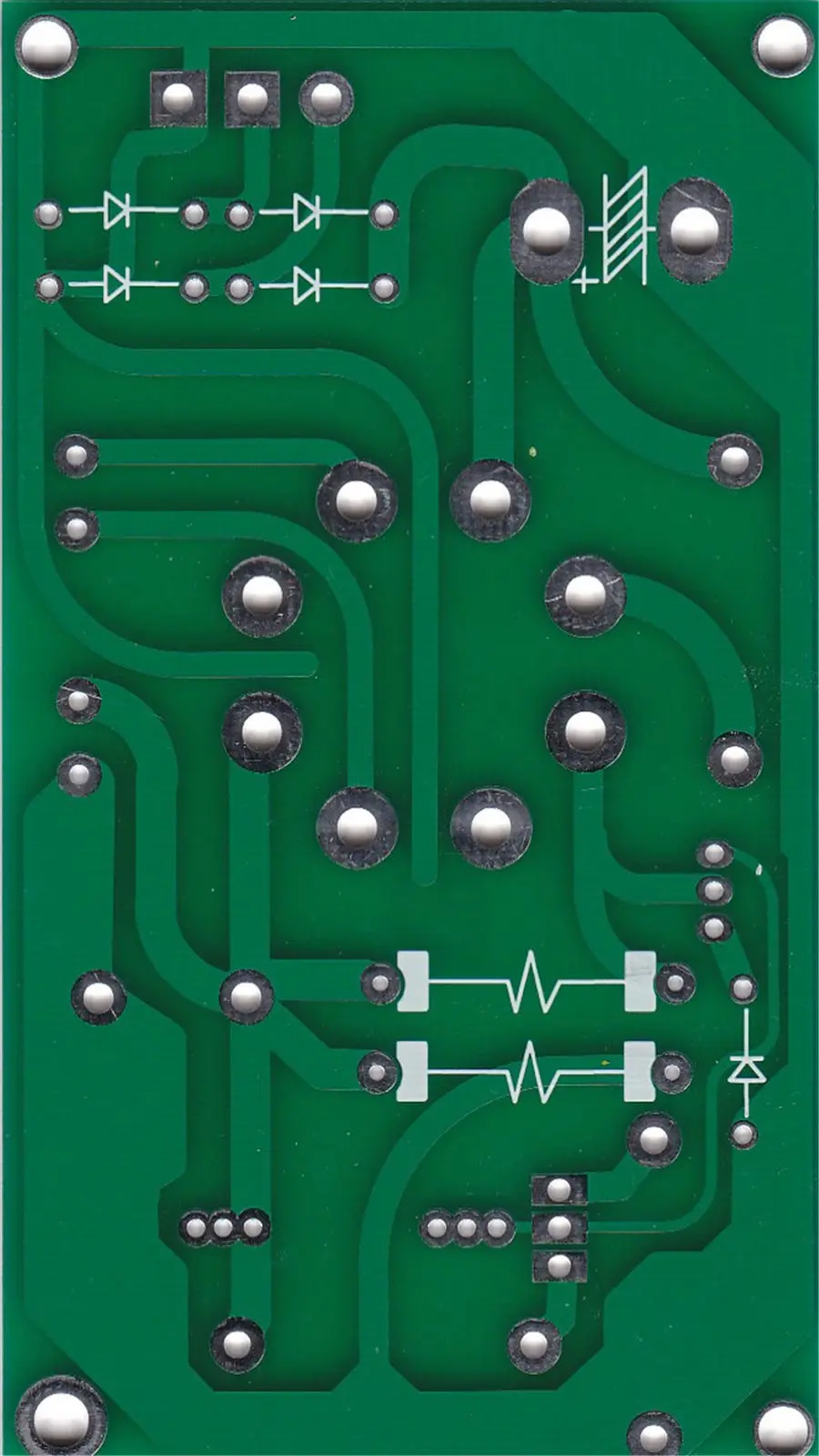

Спецификация печатной платы: 55*98 мм

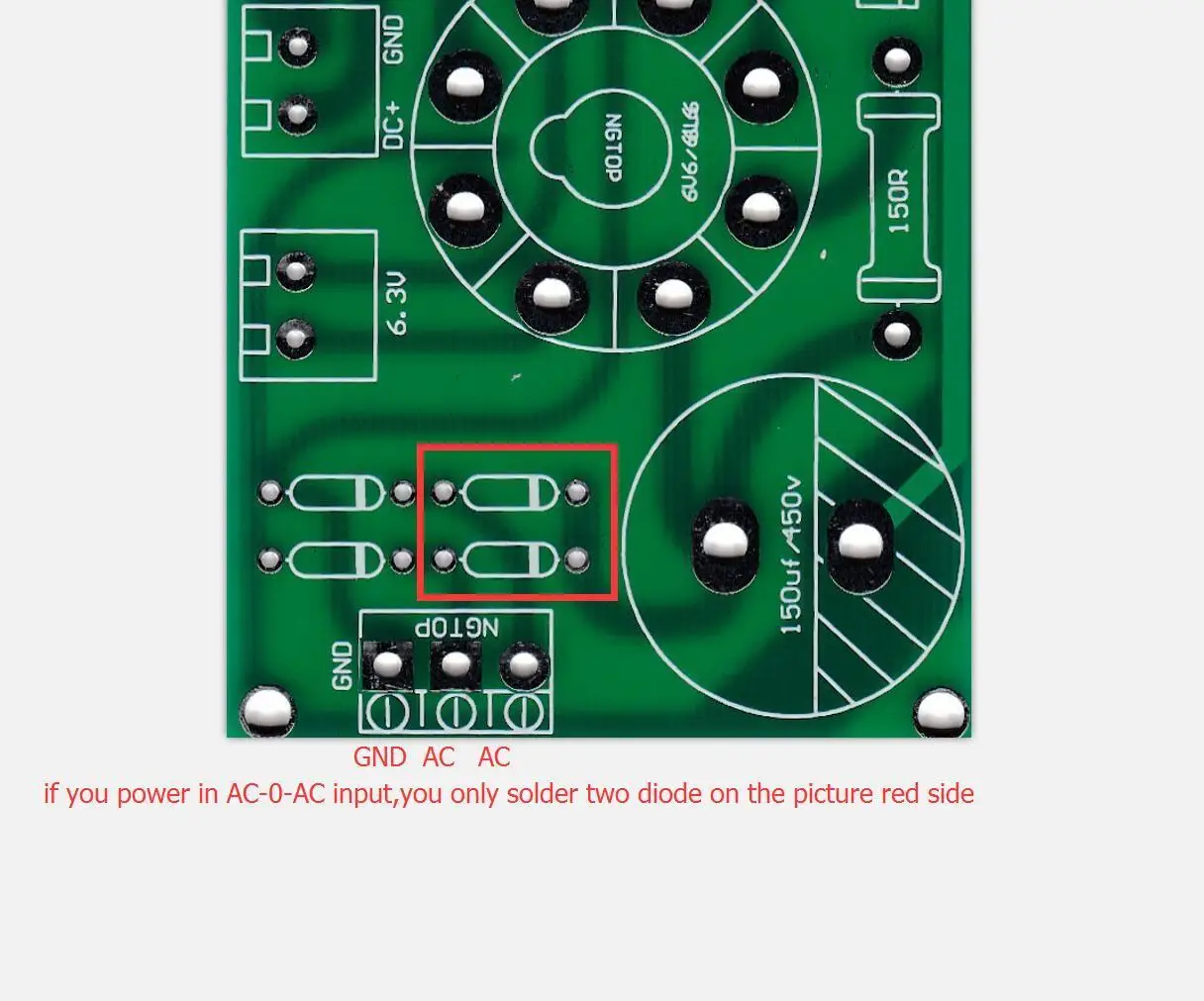

Примечание:

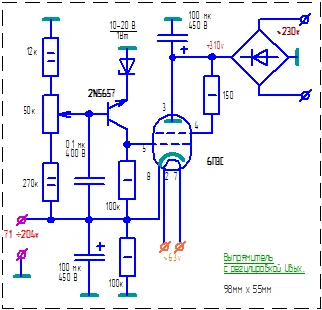

Посмотрите на картинку 1

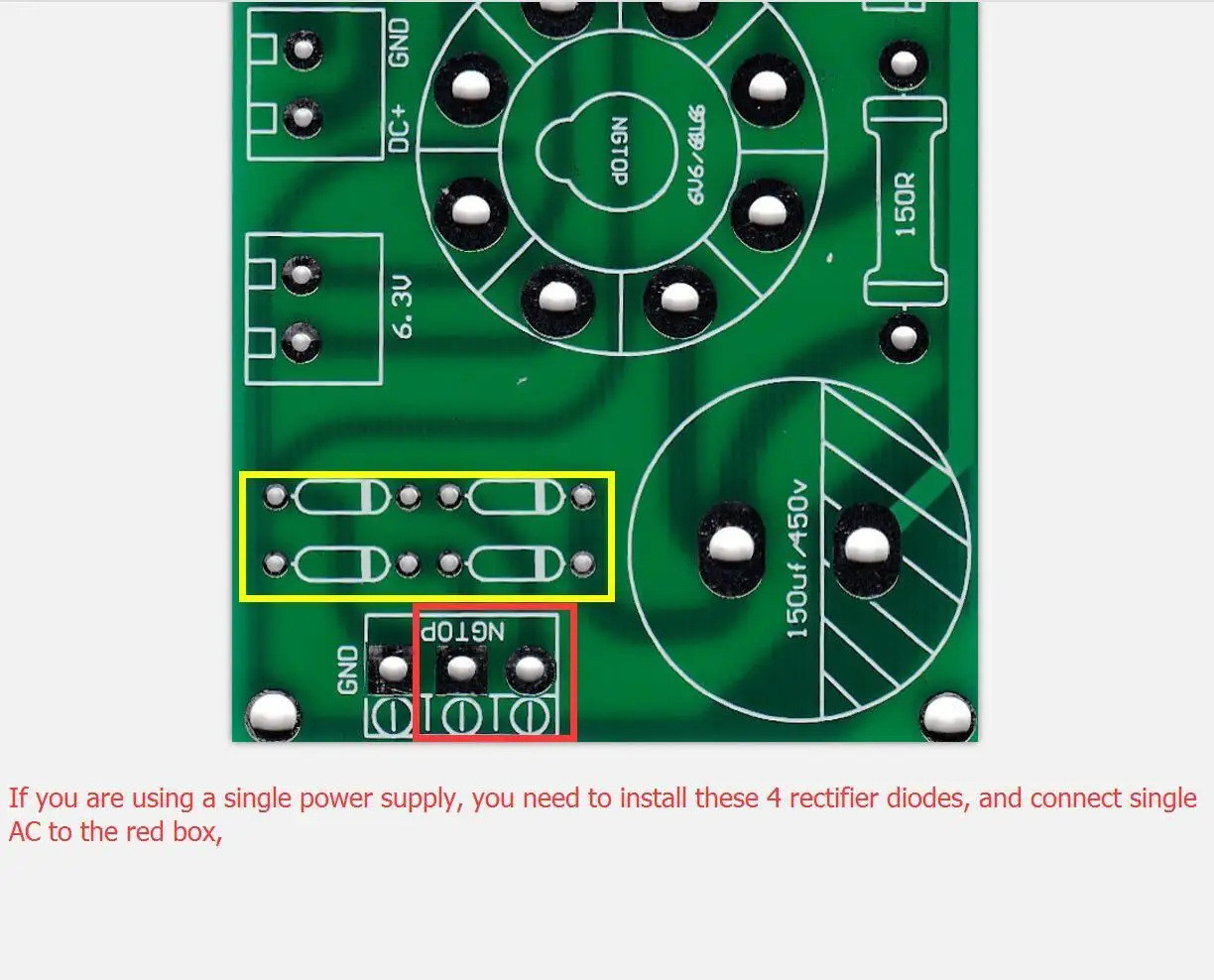

Примечание 2
Отзывы покупателей
M***r
Страна: RU Доставка: Standard Shipping 08.10.2021

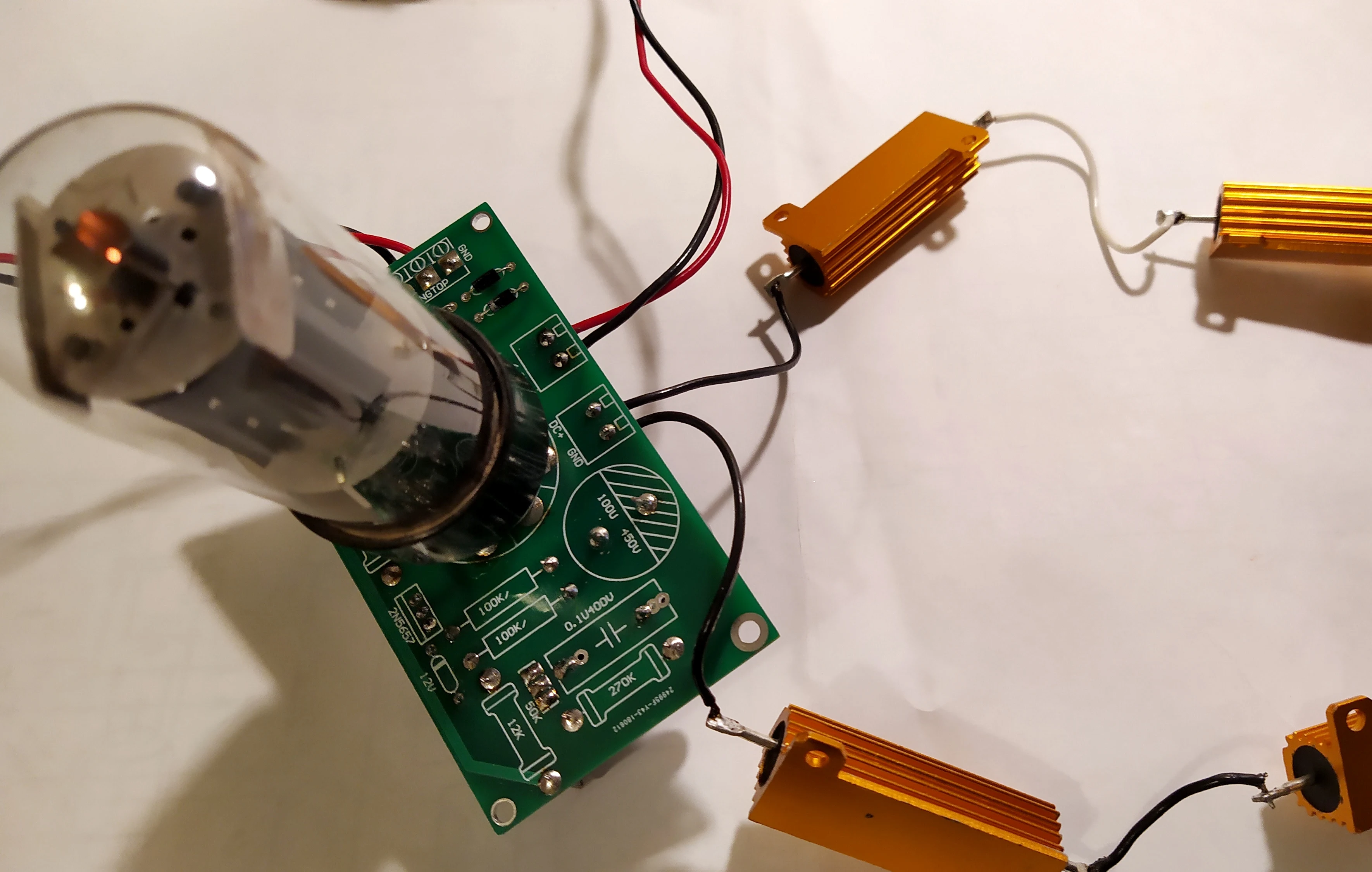

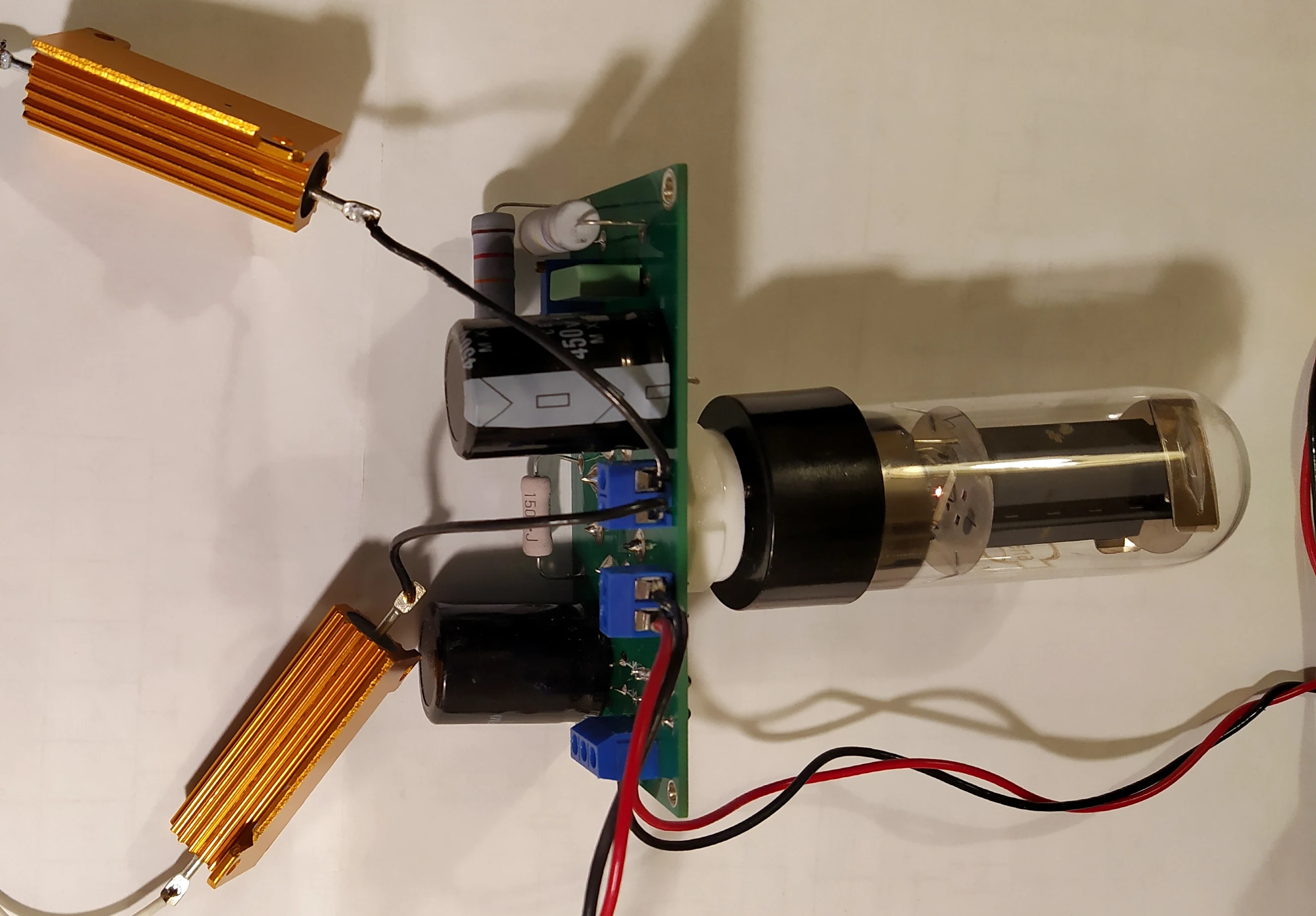

Товар доставлен за 20 дней (Россия, Тула). Упакован хорошо. Схема работает. При входном напряжении ~U ac = 230 V, выходное напряжение регулировалось в пределах 71 - 204 V на нагрузке 4 кОм. Использовал лампу 6П3С (СССР). Покупкой доволен.
