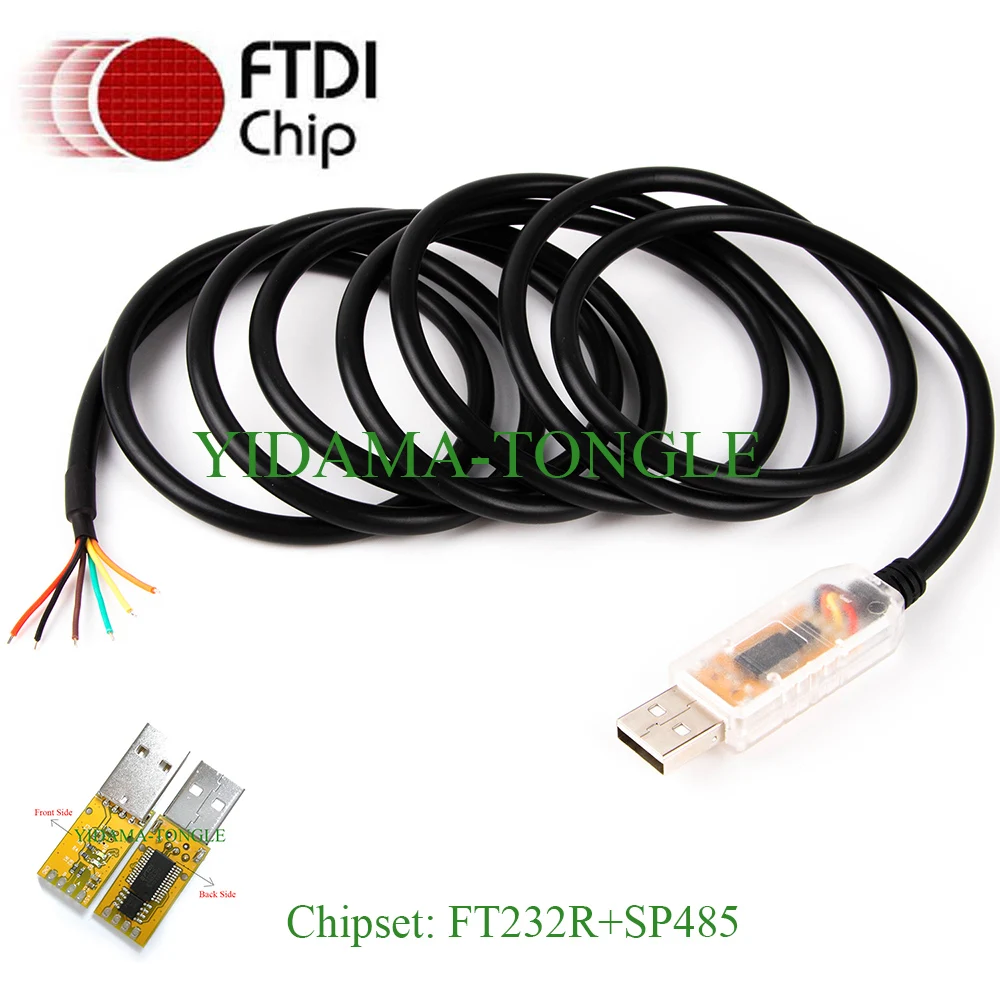

USB к RS485 последовательный порт конвертер адаптер кабель с чипом FTDI с драйвером, совместимым usb-rs485-we-1800-bt Supprot win10

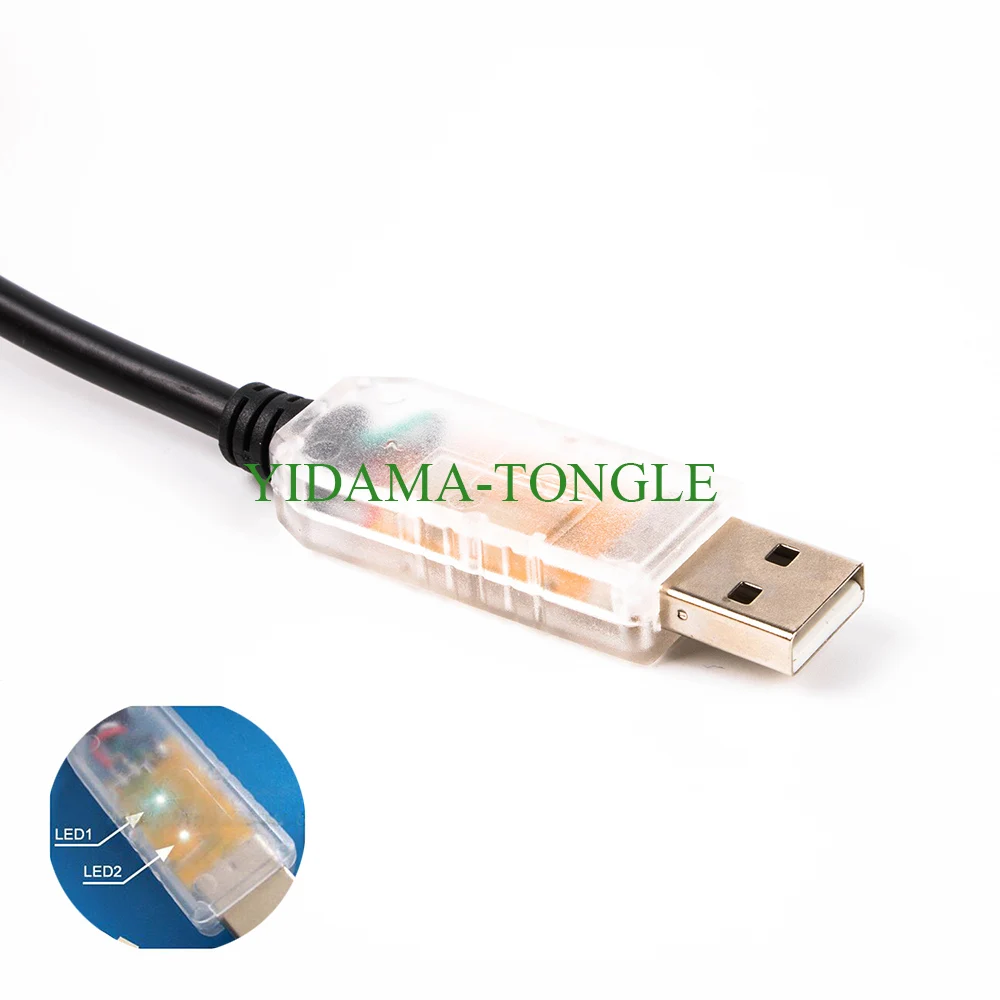

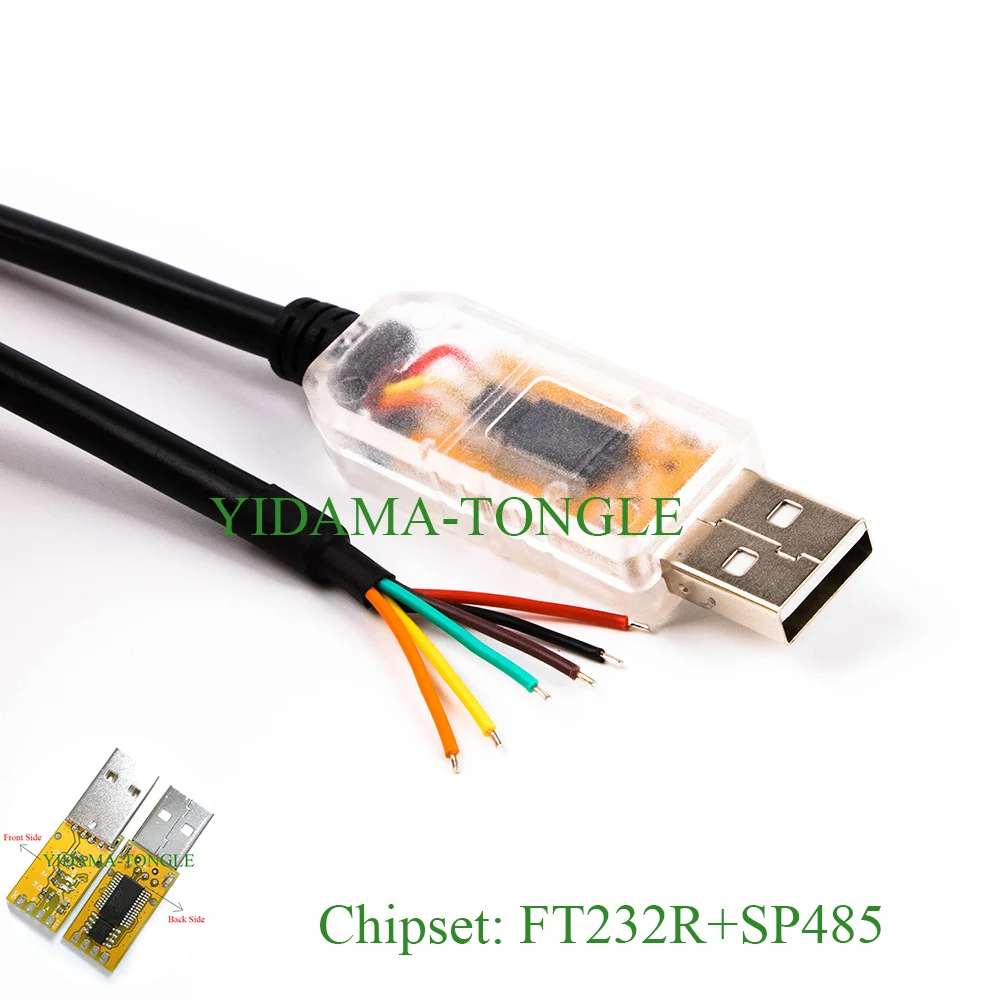

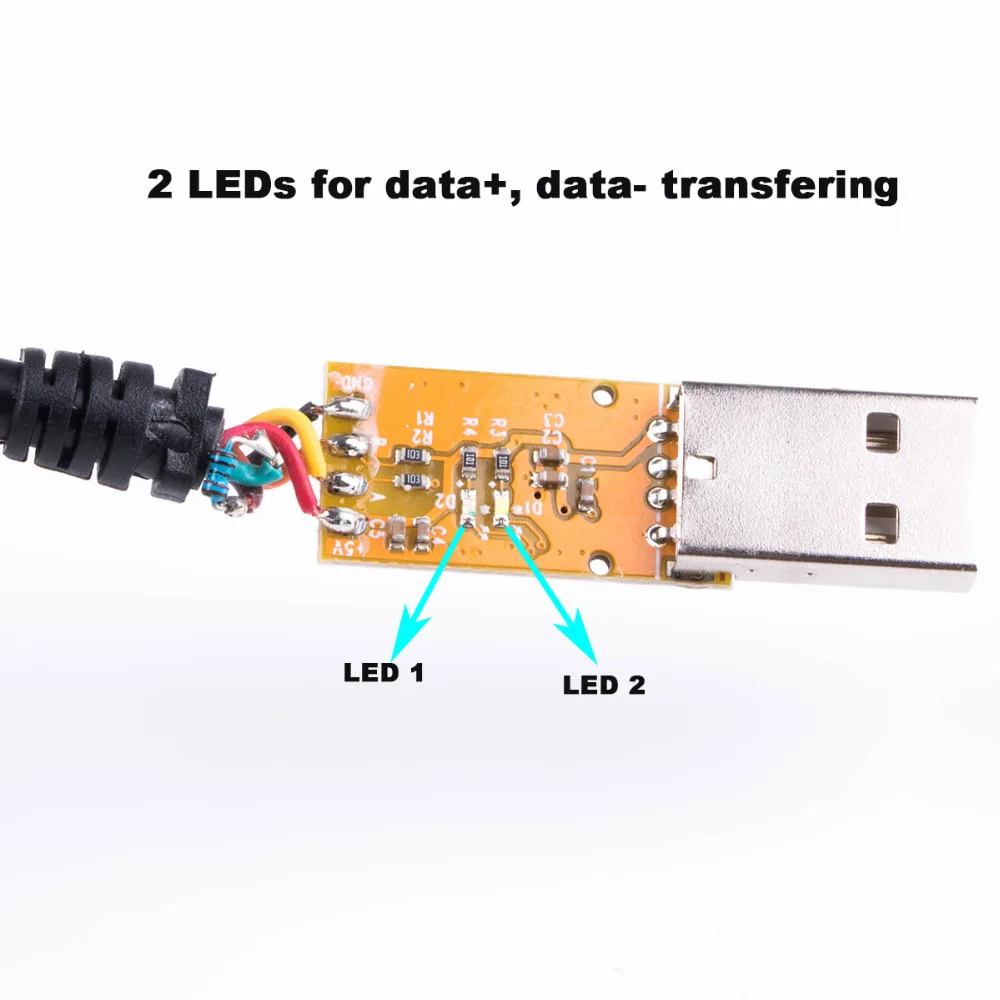

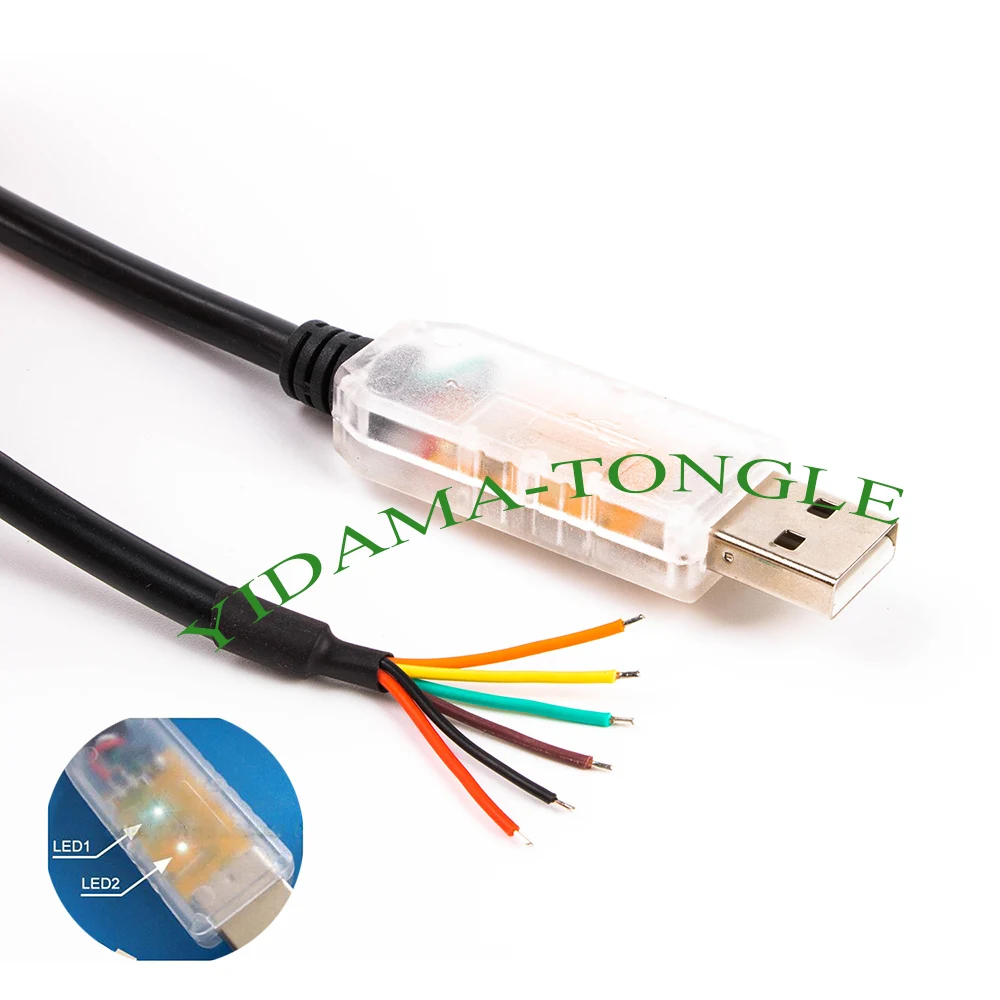

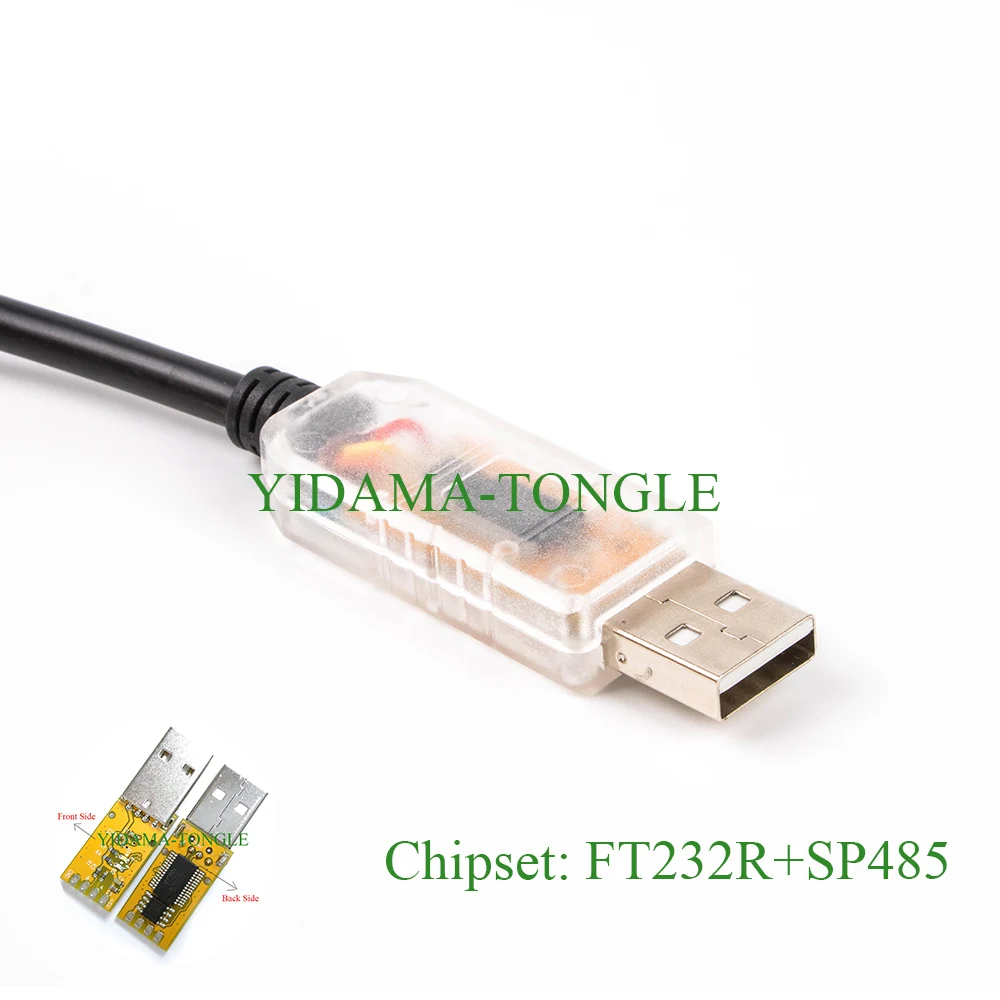

FTDI чип usb к RS485 кабель со светодиодами TX/RX 6 футов к проводу концевой адаптер USB-RS485-WE совместимый rs485 адаптер кабель с Драйвером Кабель конвертера USB-RS485 обеспечивает последовательный интерфейс USB в RS485 с настраиваемыми концевыми разъемами. Весь протокол перевода USB в RS485 обрабатывается электроникой в кабеле Антистатическая Защита для модели человеческого тела RS-485 I/O plusmn15kV (HBM) plusmn15kV EN61000-4-2 разрядка воздушного зазора plusmn8kV EN61000-4-2 контактный разряд Коммуникационный интерфейс с требованиями к низкому энергопотреблению eс/TIA-485. Чипсет FT232R обеспечивает Синхронный Последовательный интерфейс передачи данных с одним чипом USB. Работает со всеми версиями Windows и Mac OS Визуальная индикация мощности и трафика данных Tx/Rx через светодиоды в прозрачном USB-разъеме Каждый кабель прослужит долгие годы благодаря высококачественным материалам промышленного класса. Кабель работает со всеми версиями Windows и Mac OS, включая последние версии Windows 10 и Mac OS X 10,12 (Sierra). Кабель USB-RS485 представляет собой последовательный кабель преобразователя UART с уровнями USB в RS485, включающий интегральное устройство FTDI FT232R USB в последовательный интерфейс UART, который обрабатывает все USB-сигналы и протоколы. Кабель обеспечивает быстрый, простой способ подключения устройств с интерфейсом RS485 к USB. Данный кабель имеет 6 выходов:GND (черный), Data-(желтый), 5vPower (красный), Terminator1 (коричневый), Data + (оранжевый), Terminator 2 (зеленый). В кабеле естьКлеммный резистор 120RРезистор, соединенный между Терминатором 1 и Терминатором 2.

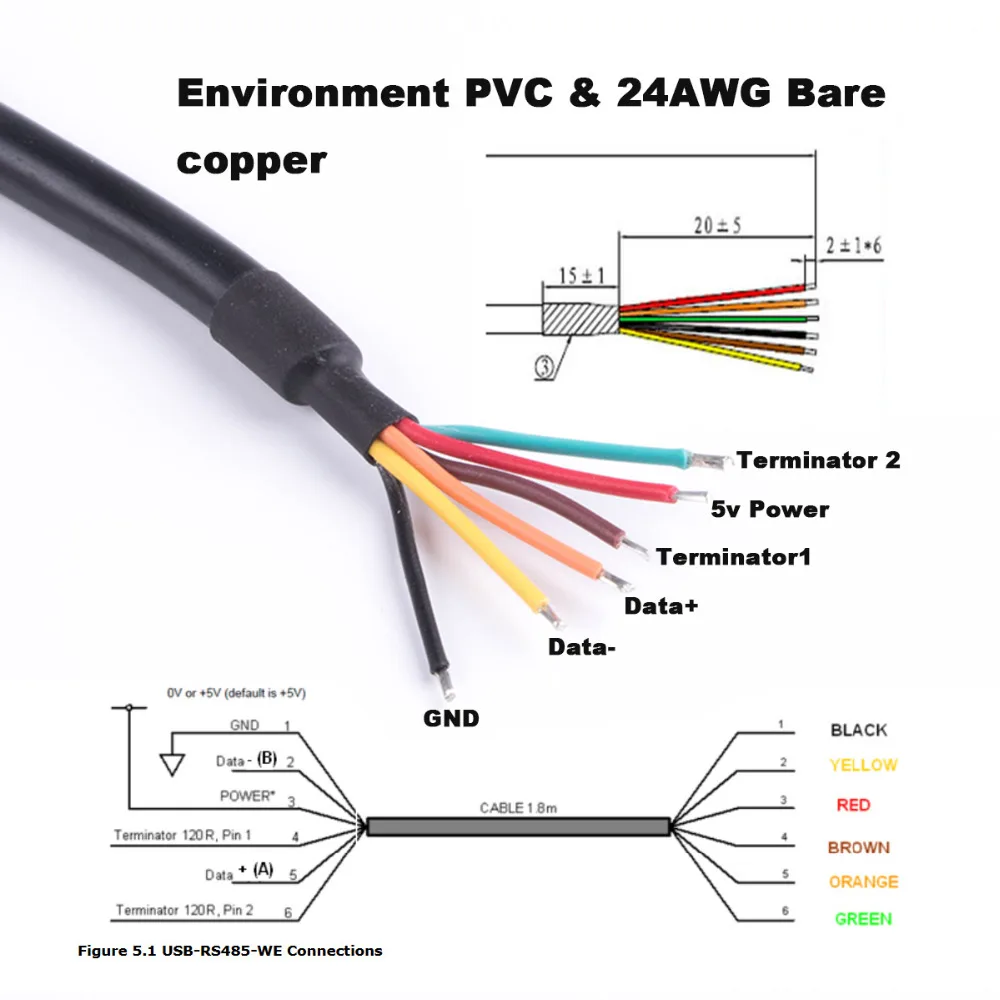

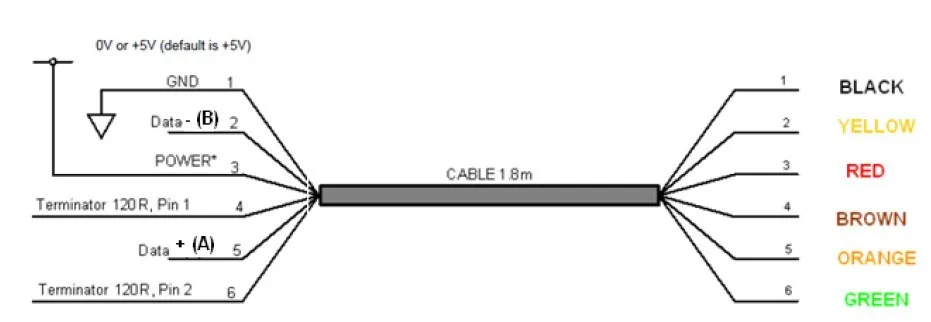

Распинайте как показано ниже

Посылка: 1 x usb rs485 FTDI Кабель

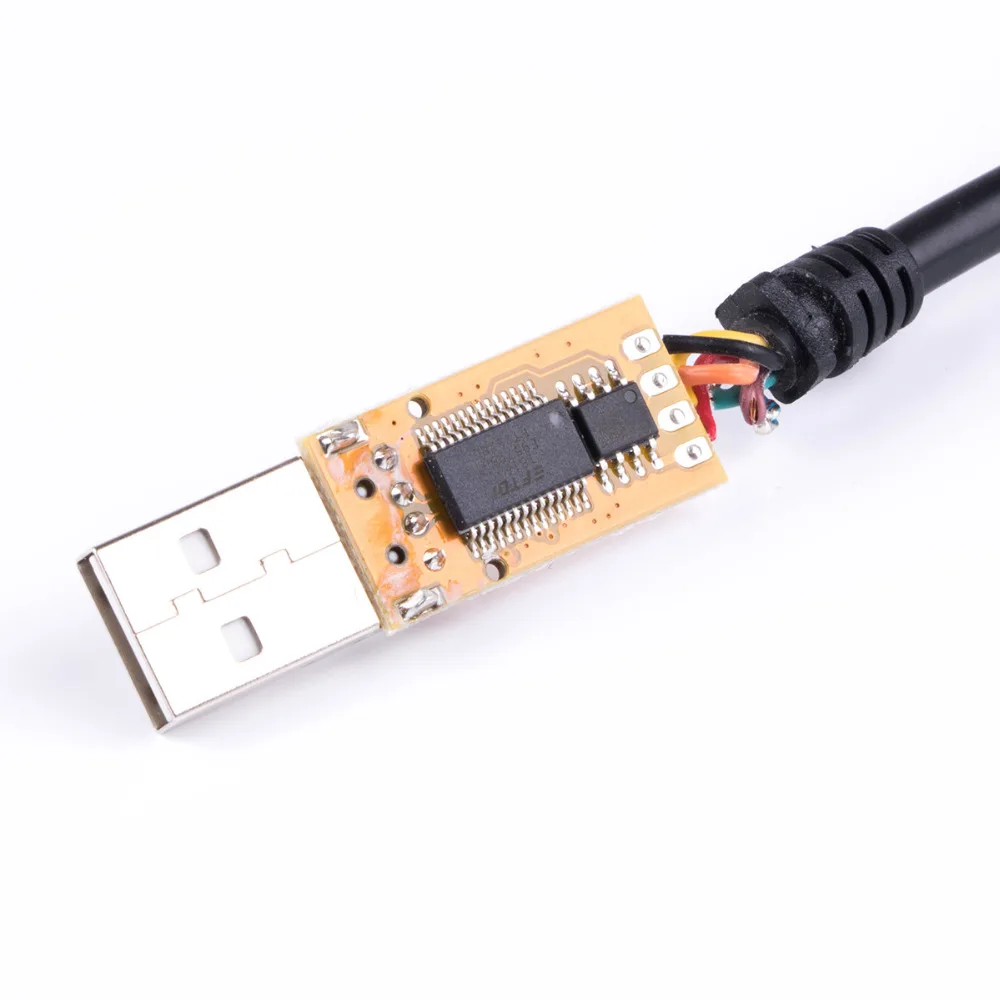

О FT232RL

FT232R новейшее устройство для добавления в ассортимент устройств интегральной схемы интерфейса USB UART FTDI?s. FT232R-это USB к последовательному интерфейсу UART с дополнительным выходом генератора часов, и новый FTDIChip-ID? Функция безопасного ключа. Кроме того, доступны асинхронный и синхронный режимы интерфейса bit bang. Последовательный дизайн USB с помощью FT232R был упрощен путем полной интеграции внешнего EEPROM, тактовой цепи и USB резисторов на устройство.

FT232R добавляет две новые функции по сравнению с предшественниками, что делает его чипом «3 в 1» для некоторых областей применения. Внутренне созданные часы (6 МГц, 12 МГц, 24 МГц и 48 МГц) могут быть выведены из устройства и использованы для управления микроконтроллером или внешней логикой. Уникальный номер (FTDIChip-ID?) сжигается в устройство во время изготовления и читается через USB, образуя, таким образом, основу защитного ключа, который может быть использован для защиты программного обеспечения клиентского приложения от копирования.

Один чип USB для асинхронного последовательного интерфейса передачи данных. Весь USB-протокол обрабатывается на чипе-программирование прошивки не требуется. Поддержка интерфейса UART для 7 или 8 бит данных, 1 или 2 стоп-бита и odd / even / mark / space/без четности. Аппаратное обеспечение с полной поддержкой или программное обеспечение X-On / X-Off handshaking. Скорость передачи данных от 300 бод до 3 мегабод (RS422 / RS485 и на уровнях TTL) и 300 бод до 1 мегабод (RS232). Встроенная поддержка символов событий и условий разрыва строки. Новый USB FTDIChip-ID? Особенность. Новые настраиваемые контакты ввода-вывода CBUS. Автоматический контроль буфера передачи для приложений RS485. Передача светодиодный прием светодиодных приводных сигналов. Новый 48 МГц, 24 МГц, 12 МГц и 6 МГц опции выходного сигнала часов для вождения внешнего MCU или FPGA. Буферы приема и передачи FIFO для высокой пропускной способности данных. Буфер приема 256 байт и буфер передачи 128 байт с технологией сглаживания буфера для обеспечения высокой пропускной способности данных. Регулируемое время ожидания буфера приема. Синхронные и асинхронные варианты интерфейса режима бит bang с strobes RD # и WR #. Новая опция режима перерыва CBUS bit. Интегрированный 1024 бит внутренний EEPROM для конфигурации ввода-вывода и хранения USB VID, PID, серийного номера и строк описания продукта. Устройство поставляется предварительно запрограммированным с уникальным серийным номером USB. Поддержка USB приостановить/возобновить работу. Поддержка шины, самостоятельного питания и высокомощных шин с питанием от USB. Встроенный преобразователь уровня 3,3 В для ввода-вывода USB. Интегрированный преобразователь уровня на UART и CBUS для взаимодействия с логикой 5V-1,8 V. Настоящий 5 В/3,3 В/2,8 В/1,8 в CMOS-привод и TTL-вход. Опция выходного привода с высоким выходом ввода-вывода. Встроенные USB резисторы. Интегрированная схема включения-сброса питания. Полностью интегрированные часы-не требуется внешний кристалл, осциллятор или резонатор. Полностью интегрированная фильтрация подачи AVCC-не требуется отдельный контакт AVCC и внешний фильтр R-C. Функция инверсии сигнала UART. Режим оптовой передачи через USB. Работа от 3,3 В до 5,25 в от одного источника питания. Низкий рабочий ток и подвесной ток USB. Низкое потребление пропускной способности USB. Совместимый контроллер хоста UHCI / OHCI / EHCI. Полная совместимость с USB 2,0. От-40 ° C до 85 ° C расширенный диапазон рабочих температур.

Доступны драйверы, которые позволяют устройствам FTDI работать со следующими операционными системами:

Windows 8,1

Windows 8,1 х64

Windows 8

Windows 8 x64

Сервер Windows 2012

Windows сервер 2008 R2

Windows 7

Windows 7 x64

Windows сервер 2008

Windows сервер 2008 х64

Windows Vista

Windows Vista x64

Windows сервер 2003

Windows сервер 2003 х64

Windows XP

Windows XP x64

Windows ME

Windows 98

Linux

Мак ОС X

Мак ОС 9

Мак ОС 8

Windows CE.NET (версия 4,2 и выше)

Андроид

Windows RT

Поддержка WinCE7.0 Первоначальное функциональное тестирование, проведенное компанией FTDI, показало, что драйверы FTDI функционируют так, как и ожидалось на Windows CE 7,0

Поддержка старых версий Windows Desktop

Примечание: Microsoft завершила поддержку сертификации XP и VISTA в своей программе WHCK test. Поскольку такие текущие сборки по-прежнему работают на XP и VISTA, но не имеют сертификатов Microsoft.

Различия в API драйвера

Для большинства этих операционных систем доступны два типа драйверов: Драйверы Virtual COM Port (VCP) и прямые (D2XX). Драйвер VCP имитирует стандартный последовательный порт ПК таким образом, чтобы USB-устройство могло передаваться как стандартное устройство RS232. Драйвер D2XX позволяет получить прямой доступ к USB-устройству через интерфейсный ей.

Чтобы определить местоположение драйверов, которые вы хотите установить на устройство, выберите, какой из типов драйверов вы хотите использовать (VCP ИлиD2XX), А затем Определите местоположение соответствующих операционных систем. За исключением Windows 98 и Windows ME, все устройства поддерживаются в каждом пакете драйверов.

Если VCP драйвер необходим для Android, обратитесь к следующему приложению Примечание: TN 132 добавление FTDI устройств VCP поддержка драйверов для Android
