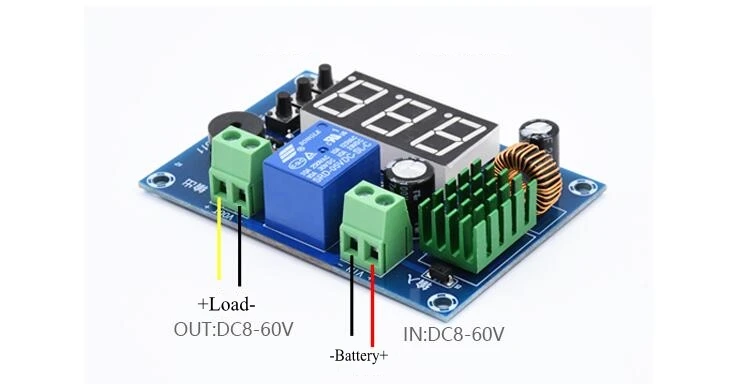

Контроллер разряда свинцово-кислотной литиевой батареи M611, 7-80 В, 12 В, 24 В, 36 В, 48 В, плата защиты от перегрузки и низкого напряжения батареи

Рабочее напряжение: 7-80 В постоянного тока

Выходное напряжение такое же, как и входное напряжение

Точность управления: 0,1 в

Потребляемая мощность: <1,5 Вт

Сфера применения: свинцово-кислотная/литиевая батарея

Вес: 50 г

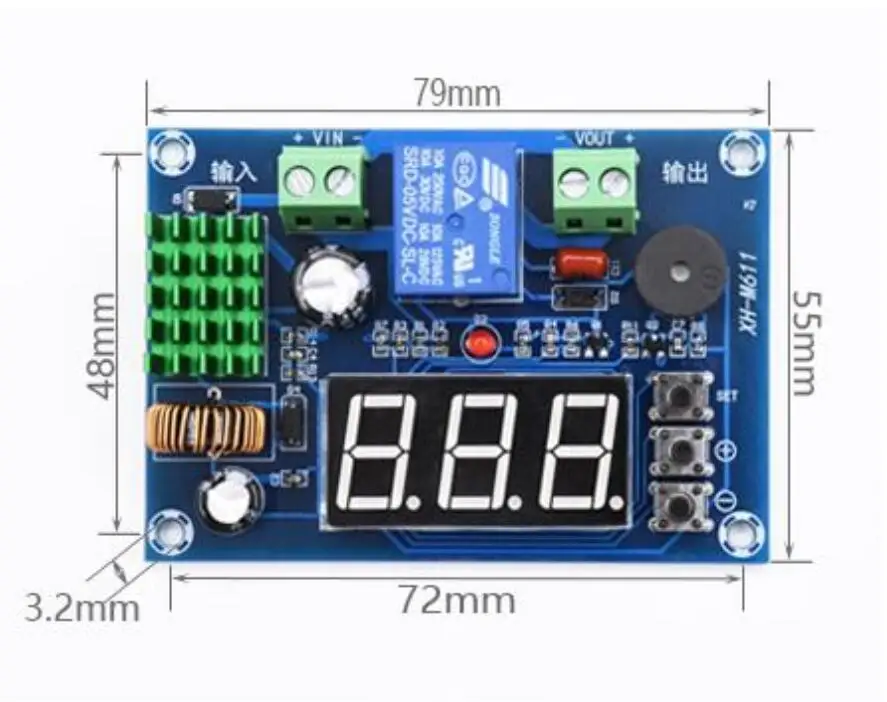

Размер: 79*55*19 мм

Инструкции:

Подключите аккумулятор для отображения напряжения аккумулятора, нажмите кнопку SET, чтобы отобразить P0P0: короткое нажатие +/-для входа в меню (P0 ~ P5)(P0 ~ P5): короткое нажатие SET для отображения параметров, нажмите +/- key для настройки значений параметровПараметры установлены, подождите 5S, автоматически сохраните параметры, вернитесь к интерфейсу отображения напряженияЭнергосберегающий режим: нажмите любую кнопку для выхода. Восстановление заводских настроек: Нажмите кнопку +,-кнопку 3S, дисплей 888.

P0:Установите значение защиты напряжения.

По умолчанию: 11 в, диапазон: 8-80 в

P1:Сколько Вольт Напряжение поднимается после повторного запуска питания

По умолчанию: 1 в, диапазон: 0,1-10 в

Р2:Сигнал тревоги низкого напряжения

По умолчанию: 10 В, диапазон: 7-70 в

P3: Интервал перезапуска после выключения питания

По умолчанию: 2Минут, Диапазон: 0-10Минут

P4:Включение принудительного запуска

По умолчанию:3S, Диапазон:0-5S

P5:Время закрытия светодиодного дисплея

Диапазон:15-30S

Например,

Источник питания аккумулятора 48 В для нагрузки, аккумулятор полностью заряжен 57 в, напряжение аккумулятора падает до сигнала тревоги 46 в, до 45 В для остановки источника питания нагрузки, после использования энергосберегающего режима для работы цифрового экрана управления 15S

Параметры настройки: P0 = 45, P1 = 1, P2 = 46, P3 = 2, P4 = 3, P5 = 15
