Последнее обновление: 11.05.2022
Набор для платы ЖК-контроллер поддерживает модель ЖК-дисплея:
M6-V5.1 VGA HDMI AV аудио USB TV LCD плата контроллера для 23,6 дюймов 1920x1080 M236H1-L01 4 комплект для монитора CCFL LVDS Easy DIYЕсли вы не уверены, поддерживает ли комплект платы контроллера вашу ЖК-панель, пожалуйста, свяжитесь с нами в любое время! :)
Описание товара
1. Общее описание платы ЖК-контроллера

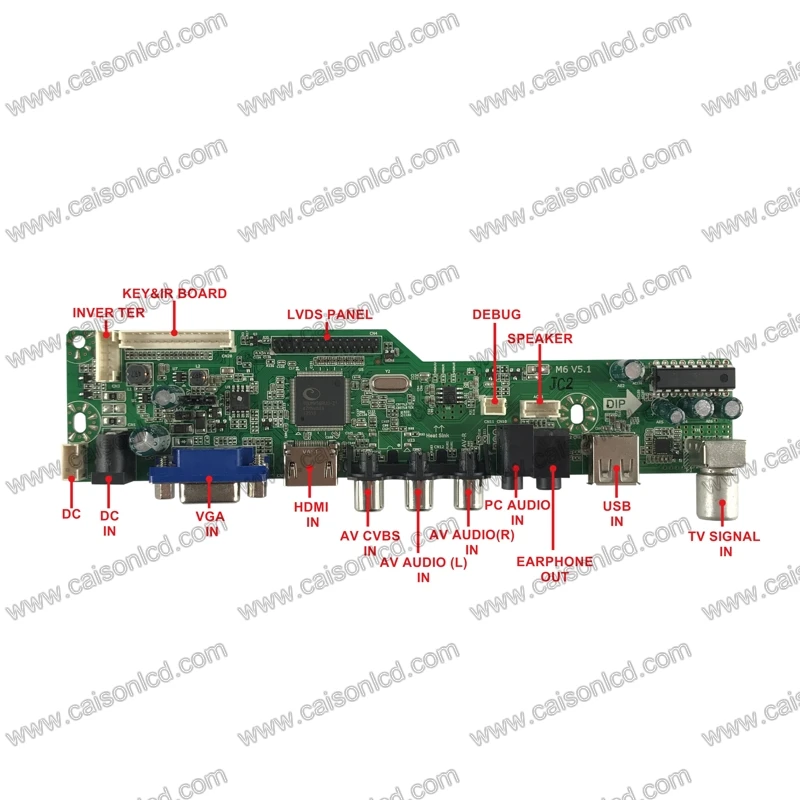

2. Функциональная компоновкаПлаты ЖК-контроллера
Изображение только для справки, фактический товар является стандартным.Дополнительные разъемы и клеммы отмечены
3. Функциональная компоновкаПлаты ЖК-контроллера
Чипсет
TSUMV56RUU-Z1(Mstar)
Поддержка ЖК-панели
Интерфейс
Одиночный/двойной 6/8 бит LVDS
Разрешение
До 1920x1200 @ 60 Гц
Мощность
Для доски
Источник питания 12 В постоянного тока
К ЖК-панели
3,3 В, 5 В, 12 В
Управление
Режим низкого энергопотребления
В режиме ожидания
<1 Вт
Язык OSD
Простой китайский, английский, чешский, французский, испанский
Португальский, Итальянский, Голландский, русский, арабский
Поддержка других языков на заказ.
Ключевая функция
7 клавиш
Мощность, меню, Vol-,Vol +,CH-,CH +, вход
5 клавиш
Питание, меню, вверх, вниз, выход/вход
Видеовход
HDMI
480i,480p,576i,576p,720p
1080i,1080p
VGA
Аналоговый RGB(0.7Vp-p)
Разделитель синхронизации V-H (TTL)
AV(CVBS)
Видеосистема
PAL/NTSC/SECAM
Уровень видео
1,0 ВП-р± 5%
ТВ
Видеосистема
PAL/SECAM по умолчанию
NTSC (опционально)
Звуковая система
BG ,DK ,I, M, L, L
Канал приема
ATV:127
Аудиовход
HDMI
Да
VGA
Да
AV
Да
Аудиовыход
Динамик
2X2W (8Ω) THD + N<10%
Наушники
Стерео аудио разъем 3,5 мм
Функция расширения
ИК-управление, обновление прошивки USB и воспроизведение носителей, Пользовательский логотип загрузки, откидной дисплей (180 градусов), Управление яркостью подсветки (по умолчанию было затемнение постоянного тока, затемнение PWM необходимо настроить), блокировка экранного меню
Размер
188,5x42,3X15 (мм), 3x3,5 мм монтажное отверстие

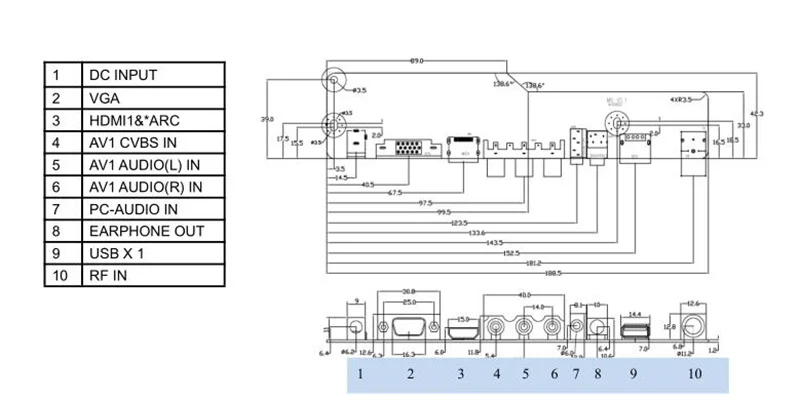

4. Размеры печатной платыПлаты контроллера ЖК-телевизора

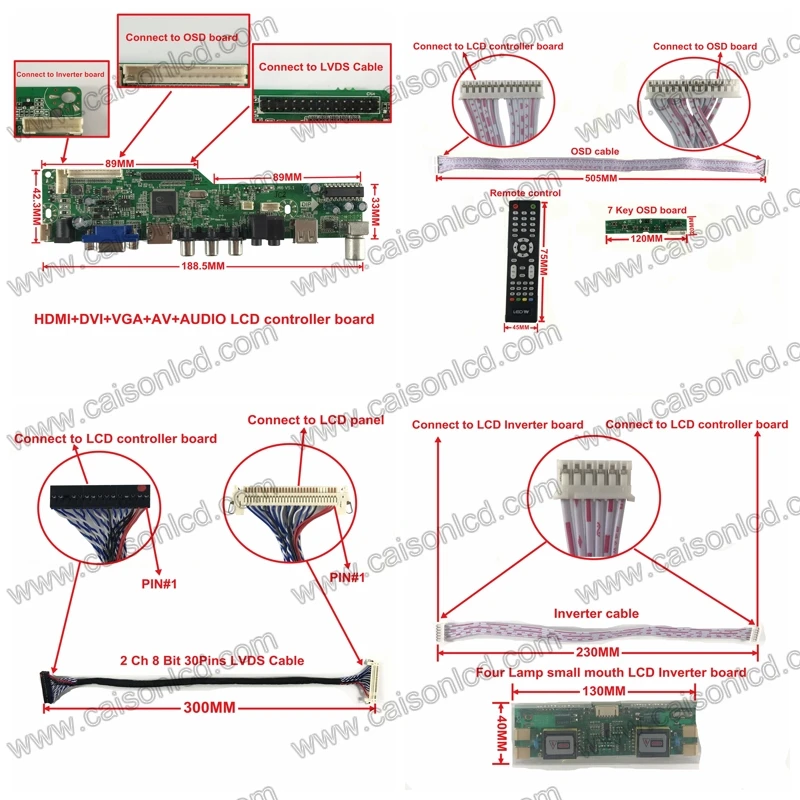

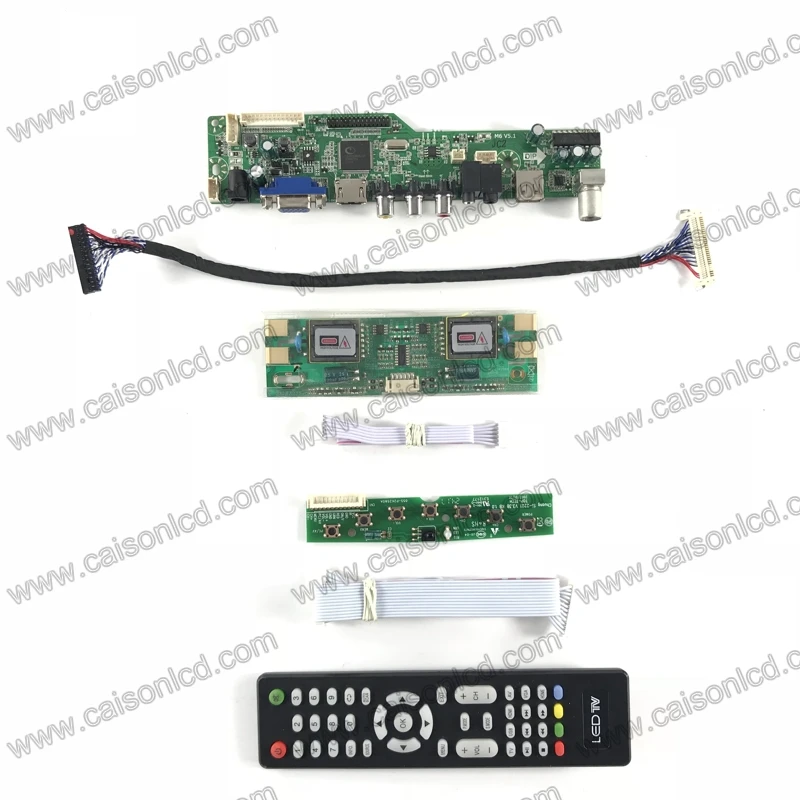

5.Посылка
1 плата ЖК-телевизора
1 x 2-канальный 8-битный 30-контактный кабель LVDS
1 x 7-клавишный кабель плата OSD wit
1 х пульт дистанционного управления
1 x плата драйвера ЖК-дисплея с кабелем

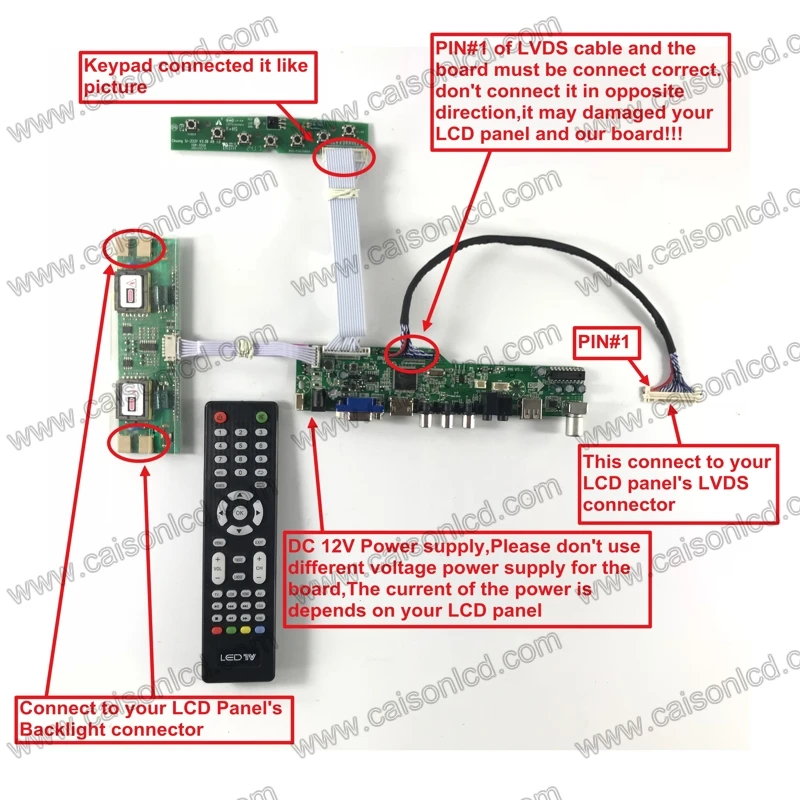

6. Инструкция пользователя
