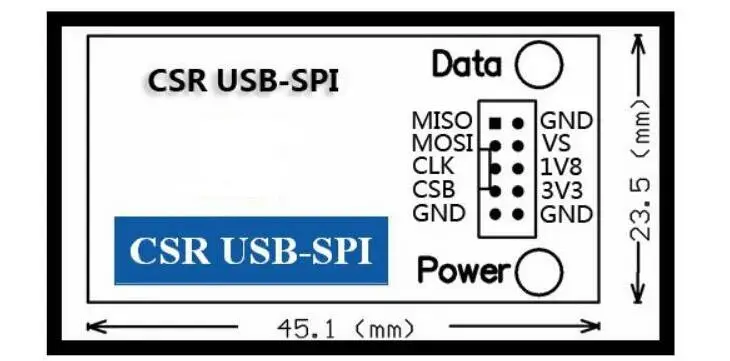

1. MISO, CLK, CSB и CLK-это интерфейсы записи SPI. Они подключены к интерфейсу SPI чипа CSR Bluetooth. Уровень SPI по умолчанию-1,8 в! (Эксклюзивная версия с переключением напряжения)
2. 3V3, 1V8 имеют зарезервированную выходную мощность, могут обеспечивать ток менее 500 мА (более 500 мА автоматически защищают)! (Эксклюзивная версия с переключением напряжения)
3. VS-порт выбора напряжения SPI. Когда VS плавает (с внутренним подъемом), уровень SPI составляет 1,8 в. Когда VS заземлен, уровень SPI составляет 3,3 В! (Эксклюзивная версия с переключением напряжения)
4. RST-это контакт сброса устройства записи, а высокий сигнал RST сбрасывает устройство записи. (Обычное издание)
Характеристики CSR USB-SPI:
1. Отладчик CSR USB-SPI-это настоящий интерфейс USB, который намного быстрее, чем скорость параллельного порта, и решает проблему, связанную с отсутствием пользователей параллельного порта.
2. CSR USB-SPI поддерживает полный спектр инструментов отладки CSR, включая BlueFlash, pchair, BlueTest3, BlueLab и другие.
3. CSR USB-SPI может загружать программы отладки через Bluelab, поддерживать отладку точки останова, одношаговую отладку и т. д., а также записывать программы через BlueFlash.
4. Поддерживает все чипы CSR Bluetooth, такие как
Серия BC2 (например, BC215159A и т. д.)
Серия BC3 (например, BC31A223, BC358239A и т. д.)
Серия BC4 (например, BC413159A06, BC417143B, BC419143A и т. д.)
Серия BC5 (например, BC57F687, BC57E687, BC57H687C и т. д.)
Серия BC6 (например, BC6110, BC6130, BC6145, CSR6030, BC6888 и т. д.)
Серия BC7 (например, BC7820, BC7830 и т. д.)
Серия BC8 (например, CSR8605, CSR8610, CSR8615, CSR8620, CSR8630, CSR8635, CSR8640, CSR8645, CSR8670, CSR8675 и др.)
Серия CSRA6 (например, CSRA64110, CSRA64210, CSRA64215 и т. д.)
Серия CSR10 (например, CSR1000, CSR1001, CSR1010, CSR1011, CSR1012, CSR1013 и т. д.)
Серия CSRB5 (например, CSRB5341, CSRB5342, CSRB5348 и т. д.)
Серии QCC3/QCC5 (например, QCC3008, QCC5120 и т. д.)
5. Поддерживает все операционные системы Windows:
-Windows 98SE
-Windows ME
-Windows 2000 SP4
-Windows XP SP2 и выше (32 и 64 бит)
-Windows Server 2003 (32 и 64 бит)
-Windows Server 2008 / 2008 R2 (32 и 64 бит)
-Windows Vista (32 и 64 бит)
-Windows 7 (32 и 64 бит)
6. Небольшой размер, удобно носить с собой, размер изделия: 49*28*14 м
