Понижающий преобразователь CC CV DC-DC, понижающий модуль питания с 5,3-32 В до 1,2-32 В, 12 А, 160 Вт, регулятор напряжения, ЖК-трансформатор, чехол

Понижающий преобразователь CC CV DC-DC, понижающий модуль питания с 5,3-32 В до 1,2-32 В, 12 А, 160 Вт, регулятор напряжения, ЖК-трансформатор, чехол

Name: 🛍 Понижающий преобразователь CC CV DC-DC, понижающий модуль питания с 5,3-32 В до 1,2-32 В, 12 А, 160 Вт, регулятор напряжения, ЖК-трансформатор, чехол
Brand: Электрооборудование и комплектующие
SKU: 32885632504
Price: 701.10 RUB
Availability: InStock
Rating: 5 (21 reviews)

10 Отзывов

20 Заказов

701,10₽

В наличии!

Перейти

Последнее обновление: 03.09.2024

Описание:

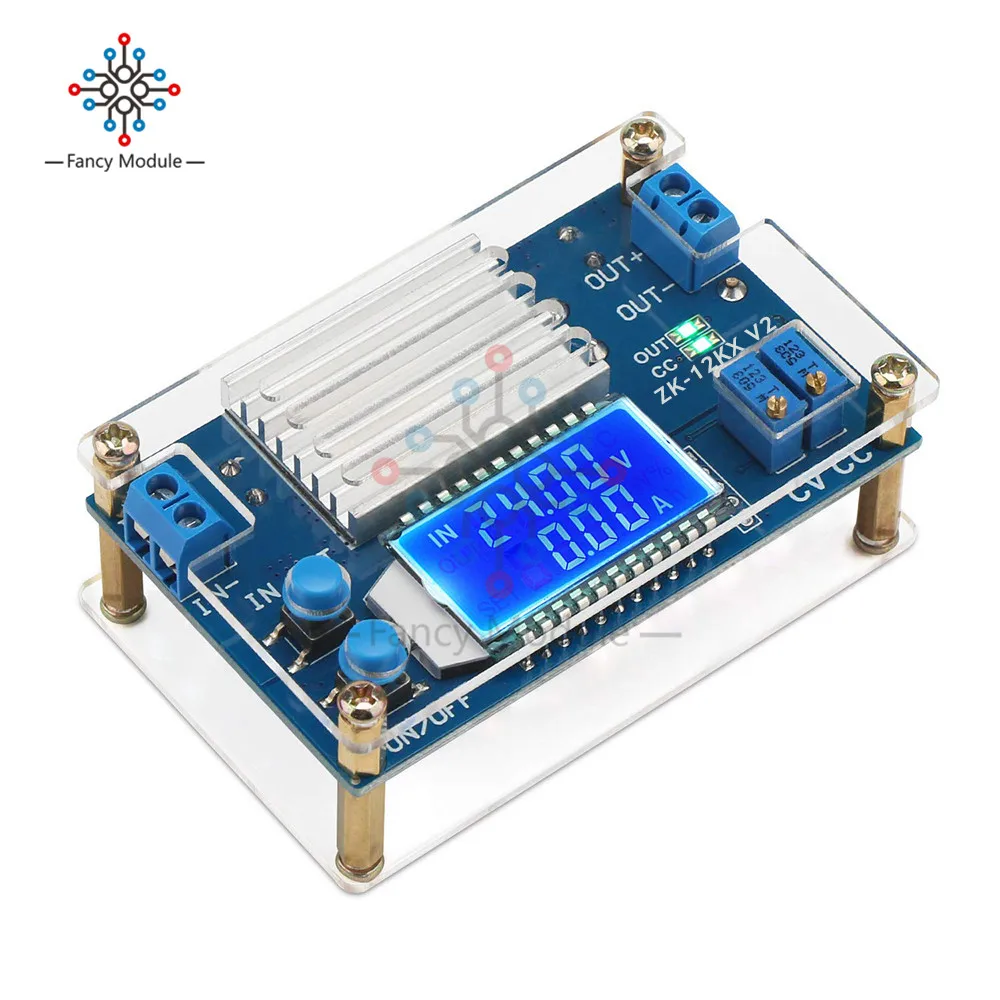

Этот модуль представляет собой модуль питания с понижающим постоянным напряжением постоянного тока и ЖК-дисплеем. HD-дисплей входного напряжения и выходного напряжения, тока, мощности и состояния дисплея. Регулируемое стабильное выходное напряжение и ток. Установите выходной ток для удовлетворения спроса. Может использоваться как обычное модуль питания buck, зарядное устройство и светодиодный драйвер постоянного тока. Простой и эффективный, практичный.

Особенность:

Высоковольтный устойчивый терминал

С высококачественной акриловой оболочкой

Поддержка вывода данных о полной нетрудоспособности

Поддержка защиты от обратного хода

Поддержка защиты от короткого замыкания

Поддержка защиты от обратного потока

ЖК-экран HD дисплей

Поддержка функции зарядки

Поддержка выбора выхода

Поддержка входного напряжения дисплея

Поддержка дисплея выходное напряжение, ток, Поддержка питания индикатор рабочего состояния несколько параметров отображаются одновременно

Высокий ток, низкий нагрев

Параметры:

Номер товара: ZK-JVA-12KX

Рабочее напряжение: постоянный ток 5,3 В-32 В

Выходное напряжение: постоянный ток 1,2 В-32 В

Выходной ток: 12A (12A нужен теплоотвод, 8A стабилен в течение длительного времени)

Выходная мощность: 160 Вт (160 Вт нужен радиатор, 120 Вт-для 8 а)

Диапазон отображения напряжения: 0 -32 в

Точность отображения напряжения: ± 0,5 В

Разрешение дисплея напряжения: 0,05 В

Текущий диапазон отображения: 0 -12A

Точность отображения тока: ± 0,3 A

Разрешение дисплея напряжения: 0,01a

Эффективность преобразования: около 96%

Рабочий ток: 25 мА

Плавный стартер: Да (отказ при высокой мощности нагрузки)

Защита от обратного хода: Да

Защита от обратного потока: Да

Диапазон рабочих температур: -20 ℃ ~ 85 ℃

Диапазон рабочей влажности: 0%-95% RH

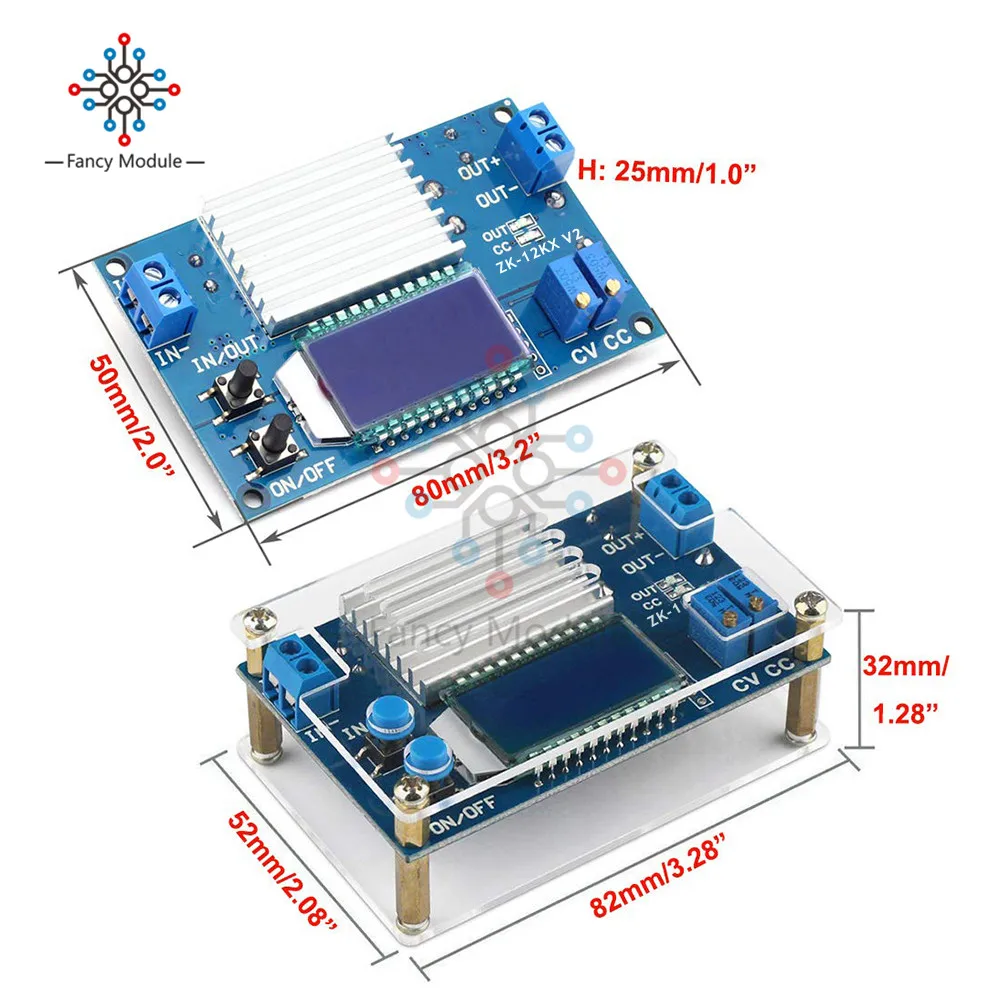

Размер без установочной оболочки: 80*50*25 мм

Размер с оболочкой: 82*52*32 м

Кнопка/потенциометр/светодиодная информация:

Длительное нажатие означает удерживание нажатия более 3 секунд.

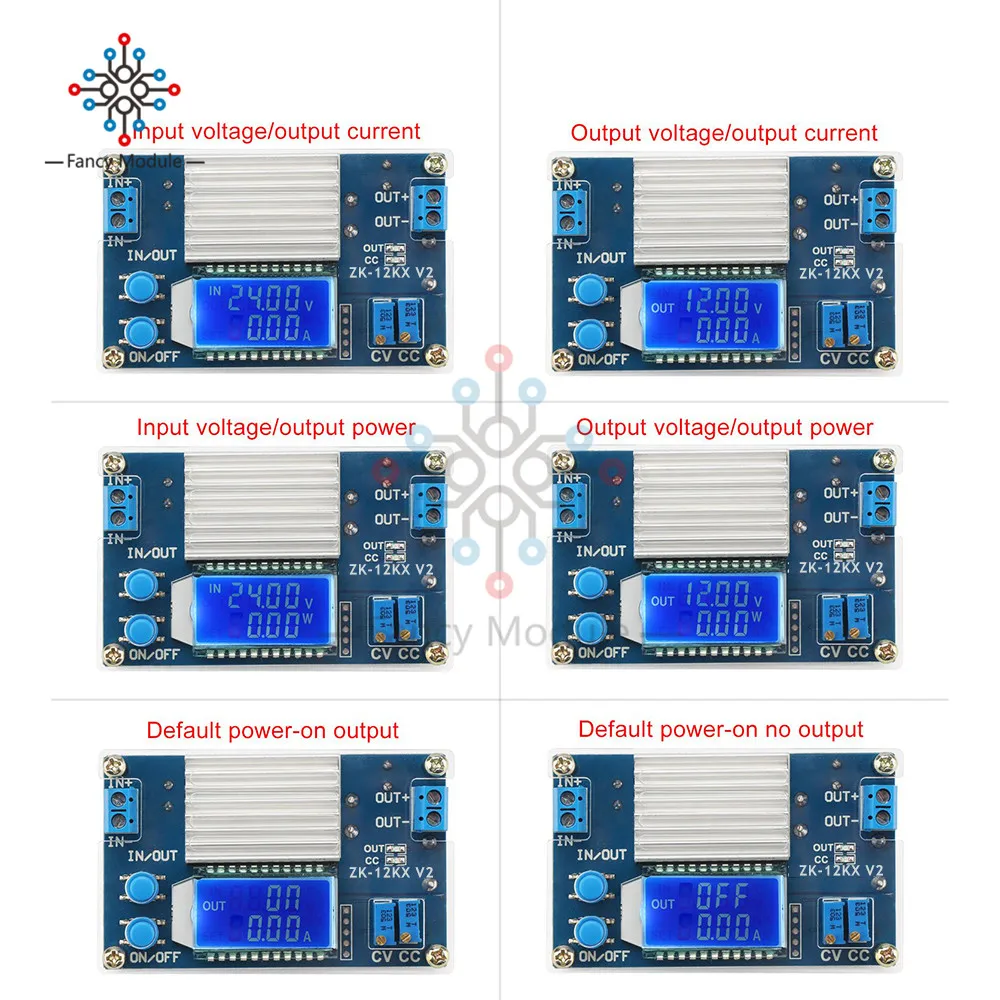

ВКЛ/ВЫКЛ: Коротко нажмите, чтобы выбрать выход. Для восстановления настроек по умолчанию используется Длительное нажатие.

Вход/выход: короткое нажатие для переключения входного напряжения или выходного напряжения дисплея. Длительное нажатие используется для переключения выходного тока или выходной мощности дисплея.

Потенциометр CV: Регулировка выходного напряжения. Увеличить выходное напряжение при вращении по часовой стрелке.

Потенциометр CC: Регулировка выходного тока. Увеличить выходной ток при вращении по часовой стрелке.

Нарусветодиодный ОД: зеленый светодиод, индикатор выхода. Он включается, когда есть выход на выходе.

Светодисветодиодный CC: светодиодный, индикатор постоянного тока на выходе. Переходит в состояние постоянного тока, когда ток нагрузки достигает заданного тока и включается индикатор постоянного тока CC.

Использование:

В качестве обычного понижающего модуля питания:

Подключите прямое входное напряжение на входной клемме.

Настройте потенциометр постоянного напряжения CV для установки выходного напряжения в соответствии с требованиями.

Сначала поверните потенциометр CC против часовой стрелки более 10 оборотов.

Тестовый выходной ток короткого замыкания мультиметром на 10 А или 20 А (Подключите два тестовых щупа к выходному разъему на модуле)

Поверните потенциометр постоянного тока CC по часовой стрелке для установки выходного тока в соответствии со значением защиты от перегрузки по току.

Тестирование и использование (например, максимальный выходной ток модуля составляет 2 А, если на мультиметре отображается 2 А. Красный светодиодный индикатор включится, если выход достигает 2A. В противном случае светодиодный выключен.)

В качестве зарядного устройства:

Верх: модуль питания не может использоваться как модуль зарядного устройства, если он не поддерживает функцию постоянного тока. Разница напряжения между аккумулятором при недостаточном напряжении и зарядным устройством очень большая. Вызывает чрезмерный зарядный ток даже повреждение аккумулятора. Поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. Затем автоматически переключается на зарядку постоянного напряжения.

Убедитесь, что плавающее напряжение заряда и ток заряда аккумулятора. Если параметр литиевой батареи составляет 3,7 в/2200 мАч, тогда плавающее напряжение заряда составляет 4,2 в, а максимальный ток зарядки составляет 1C, что составляет мА. Подключите прямое входное напряжение на входной клемме. (Примечание: Пожалуйста, не подключайте нагрузку во время заданного параметра) Проверьте выходное напряжение мультиметром и Отрегулируйте потенциометр CC, чтобы убедиться, что выходное напряжение достигает, требуя плавающего напряжения заряда. (При зарядке литиевой батареи 3,7 в Отрегулируйте выходное напряжение до 4,2 в) Сначала поверните потенциометр CC против часовой стрелки более 10 оборотов.

Поверните потенциометр постоянного тока CC по часовой стрелке для установки выходного тока в соответствии с требуемым значением тока заряда.

Подключите аккумулятор к выходному терминалу и начните заряжать.

В качестве драйвера постоянного тока светодиода высокой мощности:

Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение.

Подключите прямое входное напряжение на входном терминале. (Примечание: Не подключайте нагрузку во время заданного параметра).

Проверьте выходное напряжение мультиметром на выходном терминале и настройте потенциометр CV для установки выходного напряжения на максимальное рабочее напряжение светодиода.

Поворот потенциометра CC против часовой стрелки более 10 оборотов.

Поверните потенциометр постоянного тока CC по часовой стрелке для установки выходного тока в соответствии с требуемым светодиодным рабочим током.

Подключите светодиодный Проверьте.

Примечание:

Выходное напряжение и ток по умолчанию составляет около 18 в 7 А.

Это понижающий модуль питания, поэтому выходное напряжение должно быть ниже входного напряжения. В противном случае устройство не будет работать нормально.

Поверните потенциометр CV против часовой стрелки более чем на 20 оборотов, если нет выходного напряжения. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.

Пожалуйста, не короткие выходные данные, потому что 7A по умолчанию. Установите выходное напряжение менее 10 в и поверните потенциометр CC против часовой стрелки более 10 оборотов. И затем короткий выход для регулировки выходного тока. Входное напряжение должно быть на 0,8 в выше выходного напряжения.

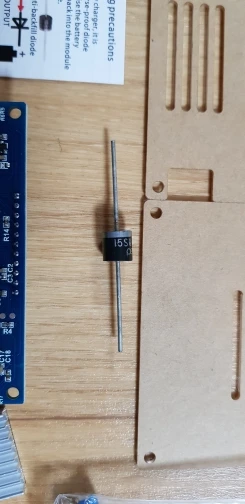

Пожалуйста, подключите вход перед подключением аккумулятора при использовании в качестве заряда и убедитесь, что выходное напряжение выше, чем напряжение аккумулятора. Рекомендуется серийный диод против обратного течения на входном положительном терминале.

«IN-» и «OUT-» нельзя соединить вместе, иначе модуль не может поддерживать выход постоянного тока.

Убедитесь, что входная мощность больше, чем мощность нагрузки.

Пожалуйста, уменьшите выходную мощность, если модуль горячий.

Пожалуйста, прочитайте руководство по эксплуатации и описание перед использованием.

Применение:

Обычный блок питания

Зарядное устройство

Мощность светодиодного привода

Дисплей напряжения прибора

Измерительный прибор

Тест цепи

Преобразование мощности
