24 В постоянного тока наружный водонепроницаемый Флюоресцентный болт для автоматического открывания дверей раздвижных ворот

Распашных ворот 24V 12V электрический замок

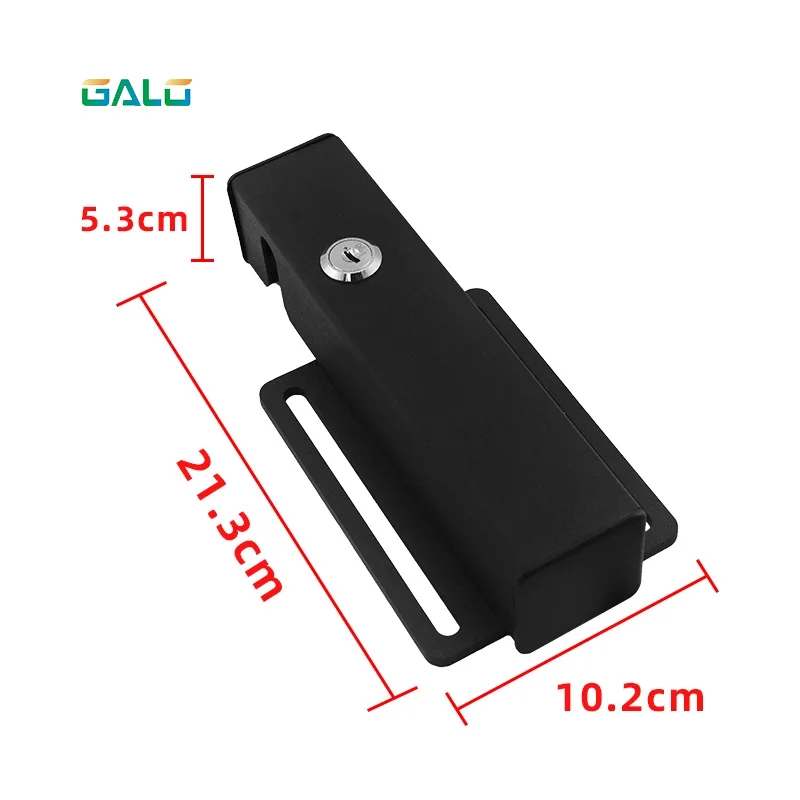

Популярный электромагнитный замок для распашных ворот и дверей, предназначен для обеспечения дополнительной безопасности и стабильности вашей системы открывания ворот. Они подходят для различных типов ворот. Он может работать с Открывателем распашных ворот для обеспечения замка, особенно в тяжелые ветреные дни.

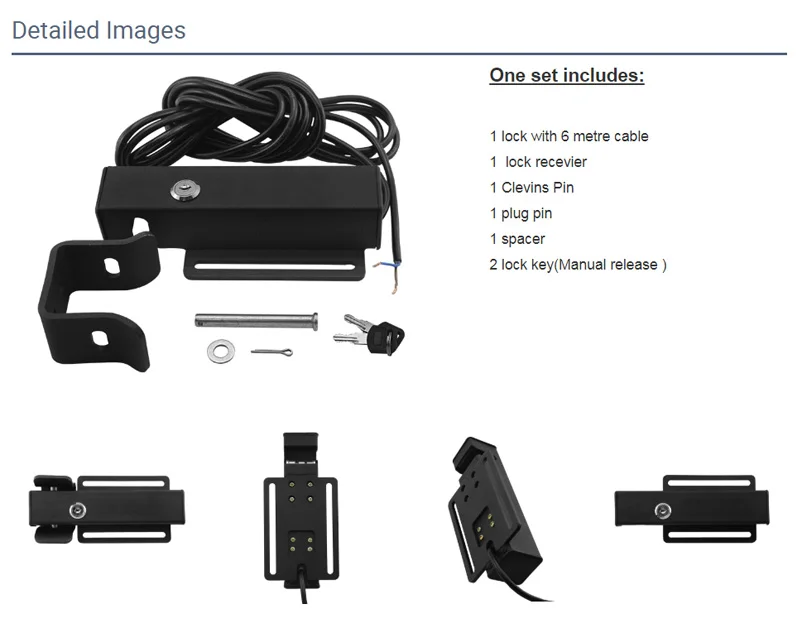

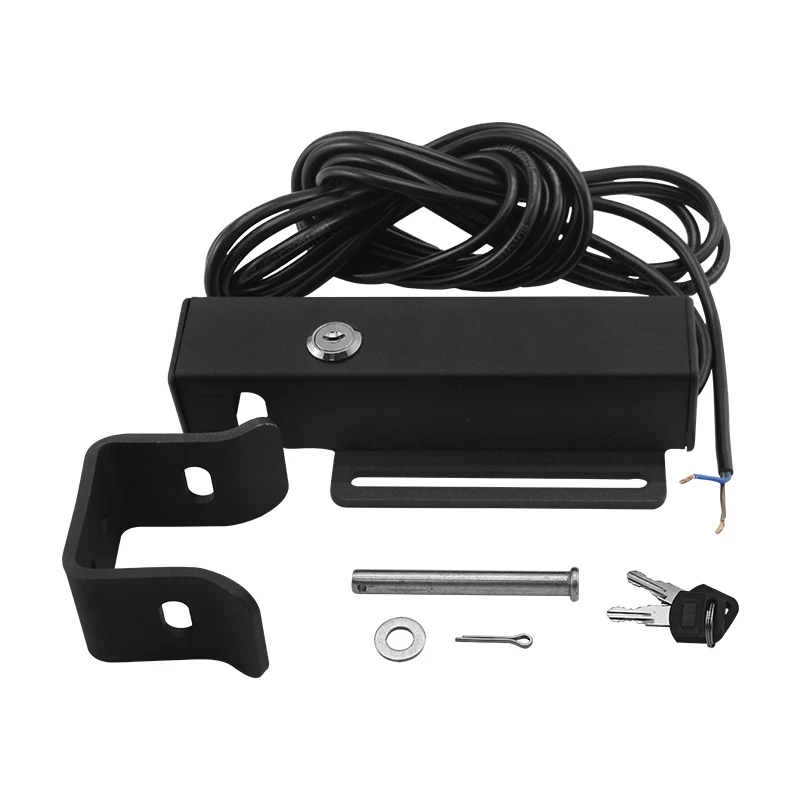

Один комплект включает в себя: 1 замок с 6 м кабель 1 блокировщик 1 шпилька 1 штепсельная вилка 1 прокладка 2 ключа замка (ручной выпуск)

Установка для одиночных ворот

Шаг 1:Отсоедините муфту открывателя с помощью клавиши отпускания. Вы можете перемещать ворота вручную, поэтому ворота могут свободно качаться во время установки электрического замка.

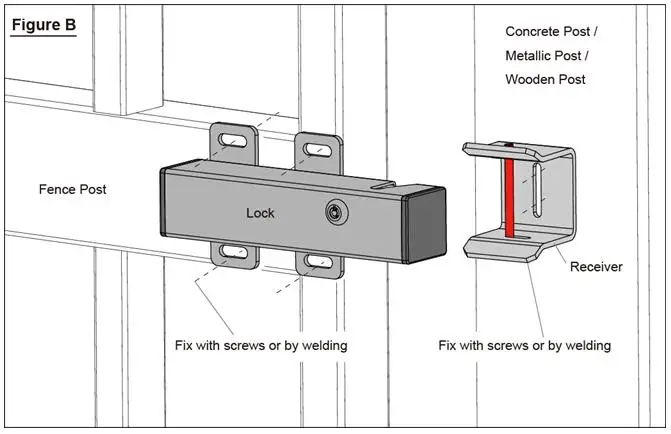

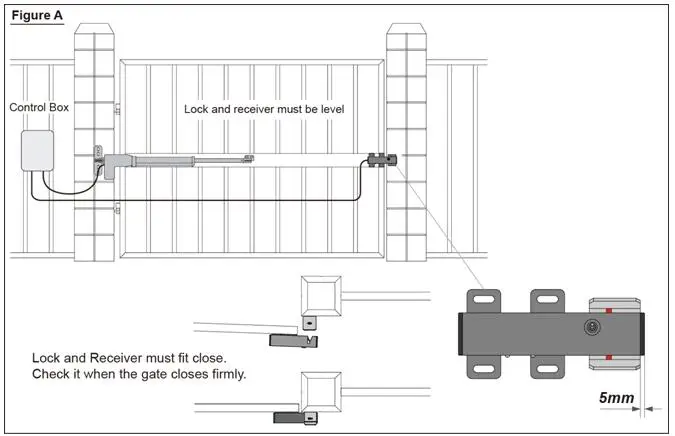

Шаг 2:С затвором в закрытом положении, определите лучшее место для замка и приемника. Замок и приемник должны быть на уровне и выровнены с Открывателем. Замок и приемник должны иметь прочную поверхность или забор трубы для обеспечения стабильности.

Шаг 3:ДляМеталлическая трубкаВорота, если толщина столба забора больше или равна 3 мм, вы можете резьба на столбе забора, и закрепить замок и приемник только с помощью болтов (без гаек). В противном случае Просверлите отверстия через столб забора и закрепите замок и приемник болтами, шайбами замка и гайками.

Конечно, вы можете сварить их напрямую.

ДляЗвено цепиВорота, вам нужны u-болты, седла, шайбы замка и гайки для замка и приемника.

Шаг 4:Перепроверьте положение и выравнивание замка, убедитесь, что Электрический замок работает правильно.

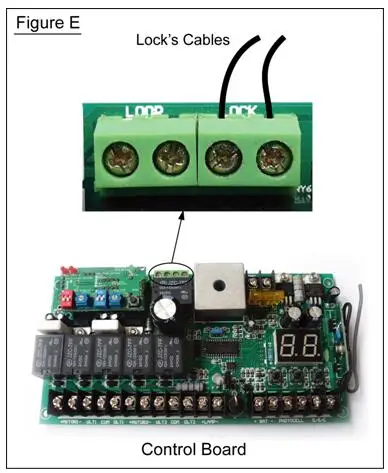

Шаг 5:Подключите силовые кабели замка к контрольной плате открывателя распашных ворот (см. Рис. Е).

Примечание:Убедитесь, что муфта открывателя занята, прежде чем готовиться активировать открывалку (используйте клавишу отпускания).

Установка для двойных ворот

Шаг 1:Отсоедините клатчи открывателей с помощью клавиши отпускания. Вы можете перемещать ворота вручную, поэтому ворота могут свободно качаться во время установки электрического замка.

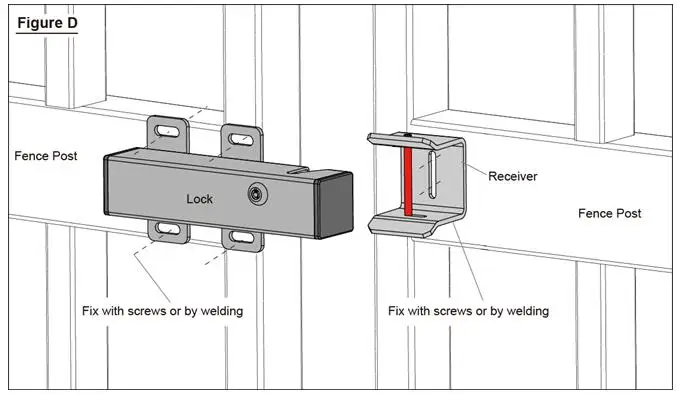

Шаг 2:С воротами в закрытом положении, определить лучшее место для замка и приемника. Замок и приемник должны быть на уровне и выровнены с открывателями. Замок и приемник должны иметь прочную поверхность или забор трубы для обеспечения стабильности.

Шаг 3:ДляМеталлическая трубкаВорота, если толщина столба забора больше или равна 3 мм, вы можете резьба на столбе забора, и закрепить замок и приемник только с помощью болтов (без гаек). В противном случае Просверлите отверстия через столб забора и закрепите замок и приемник болтами, шайбами замка и гайками.

Конечно, вы можете сварить их напрямую.

ДляЗвено цепиВорота, вам нужны u-болты, седла, шайбы замка и гайки для замка и приемника.

Шаг 4:Перепроверьте положение и выравнивание замка, убедитесь, что Электрический замок работает правильно.

Шаг 5:Подключите силовые кабели замка к контрольной плате открывателя распашных ворот (см. Рис. Е).

Примечание:Убедитесь, что клатчи открывателей заняты перед тем, как подготовить к активации открывателя (используйте клавишу релиза).

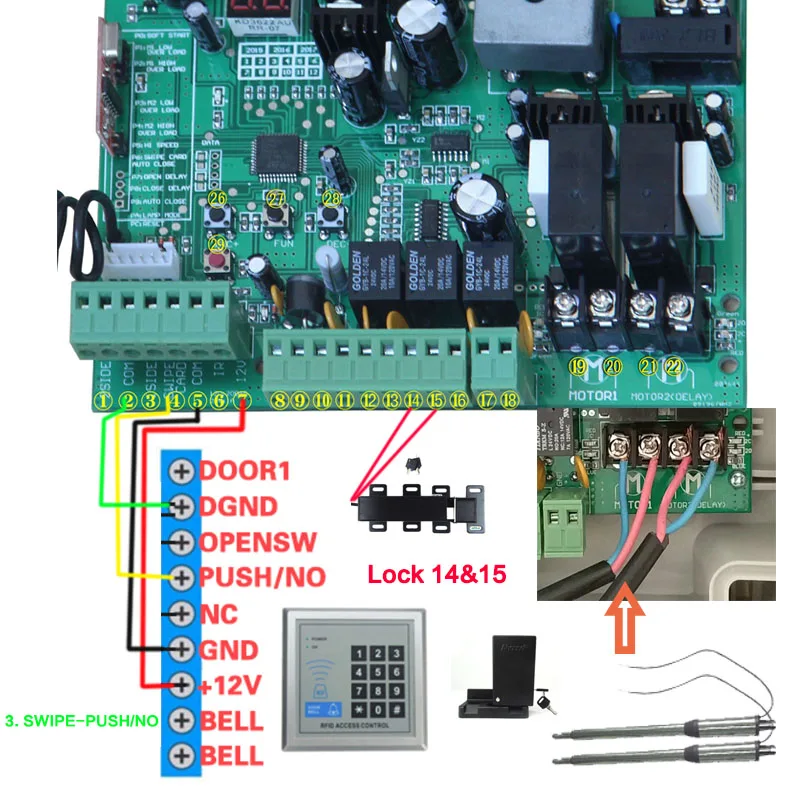

Подключение замка к контрольной плате открывателя ворот

Примечание: схема проводки-это пример только одной модели открывания ворот. Фактическое Подключение провода, пожалуйста, относится к руководству пользователя открывателя ворот.

Автоматический замок ворот может быть установлен на одной и двойной системы ворот..
