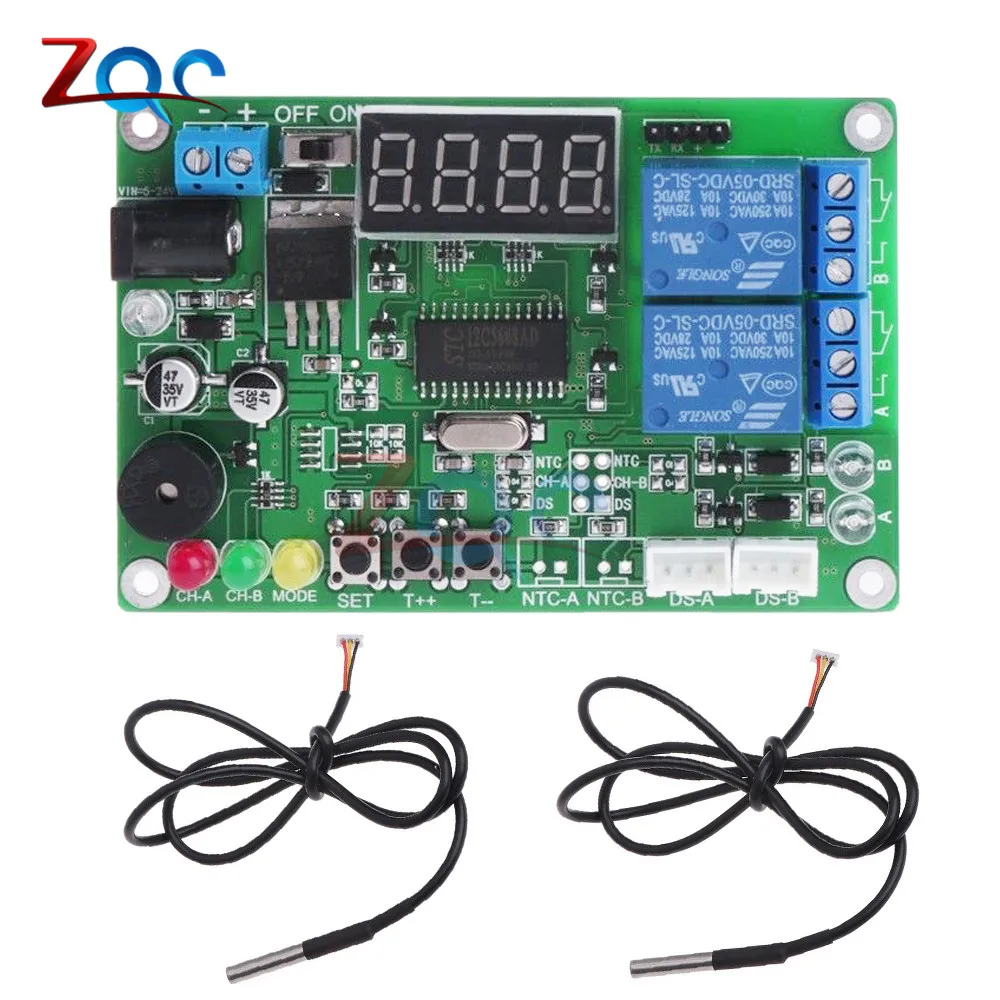

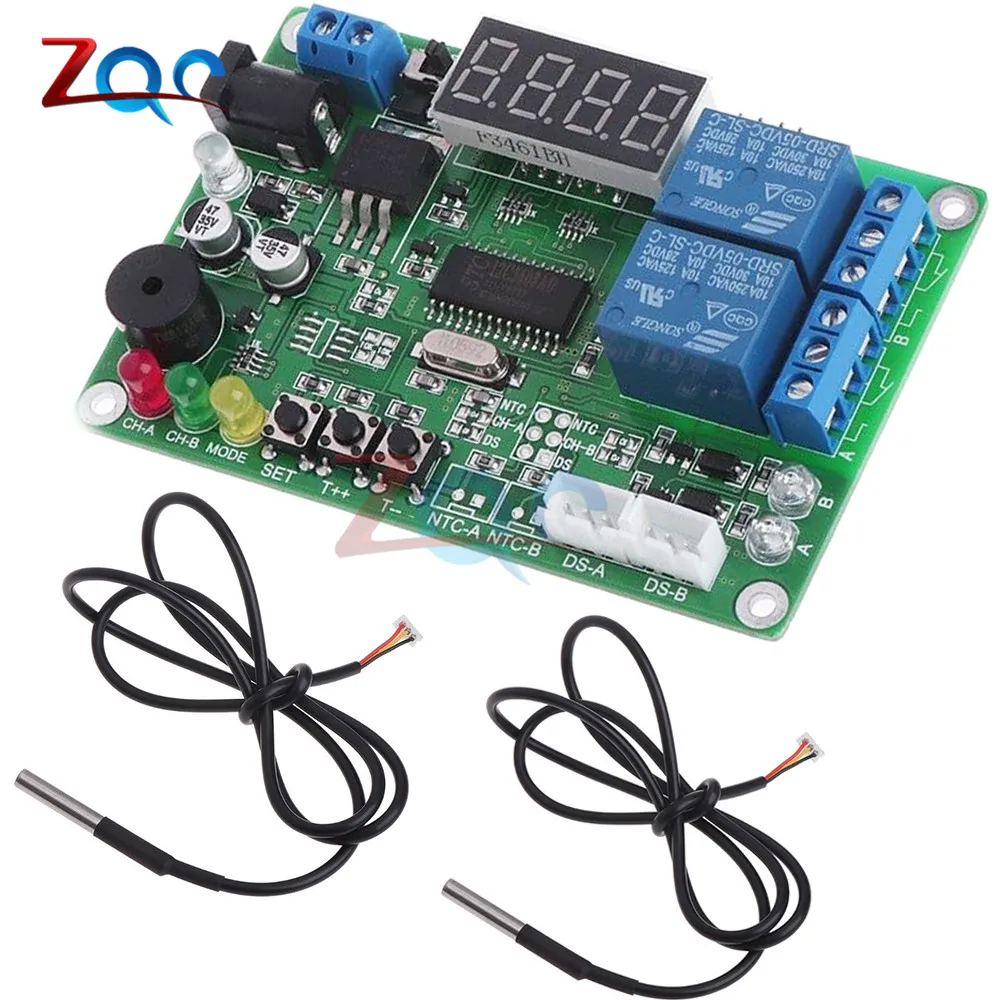

Высокоточный светодиодный цифровой интеллектуальный модуль контроля температуры, термостат с 2 кабелями и зондом, термометр, 5-24 В постоянного тока

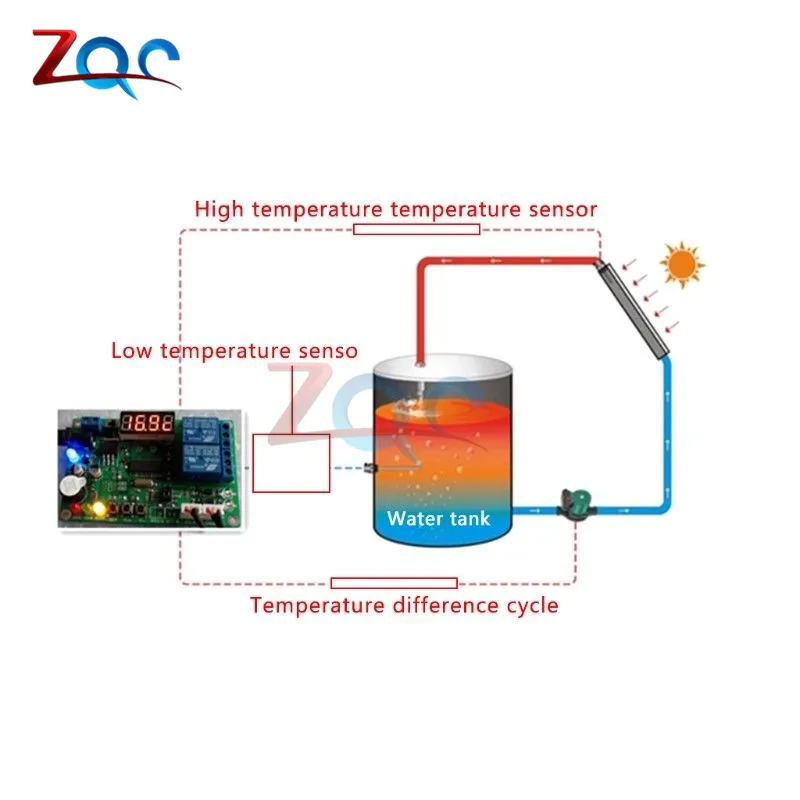

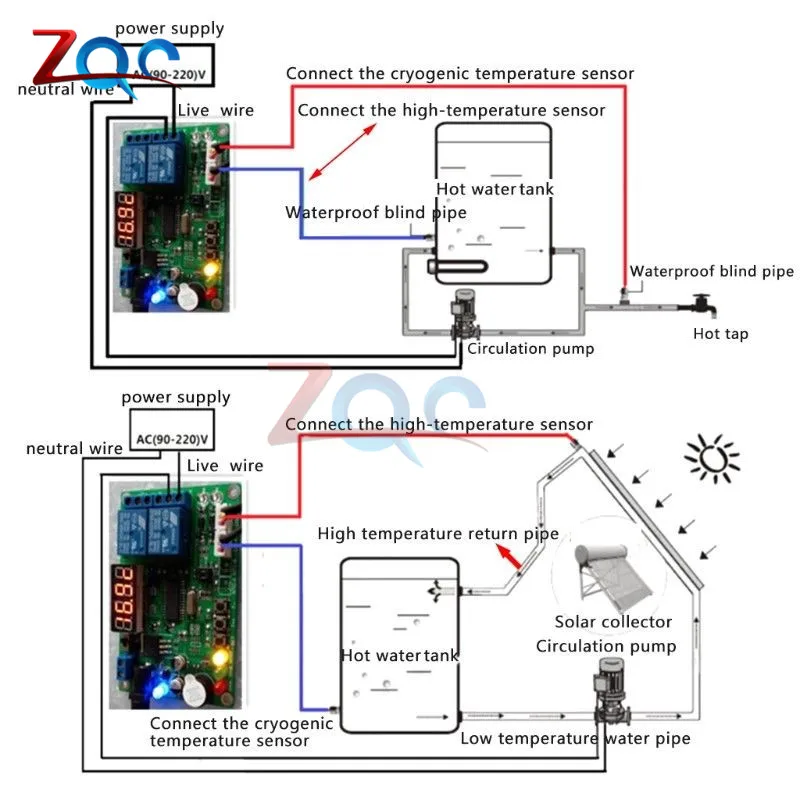

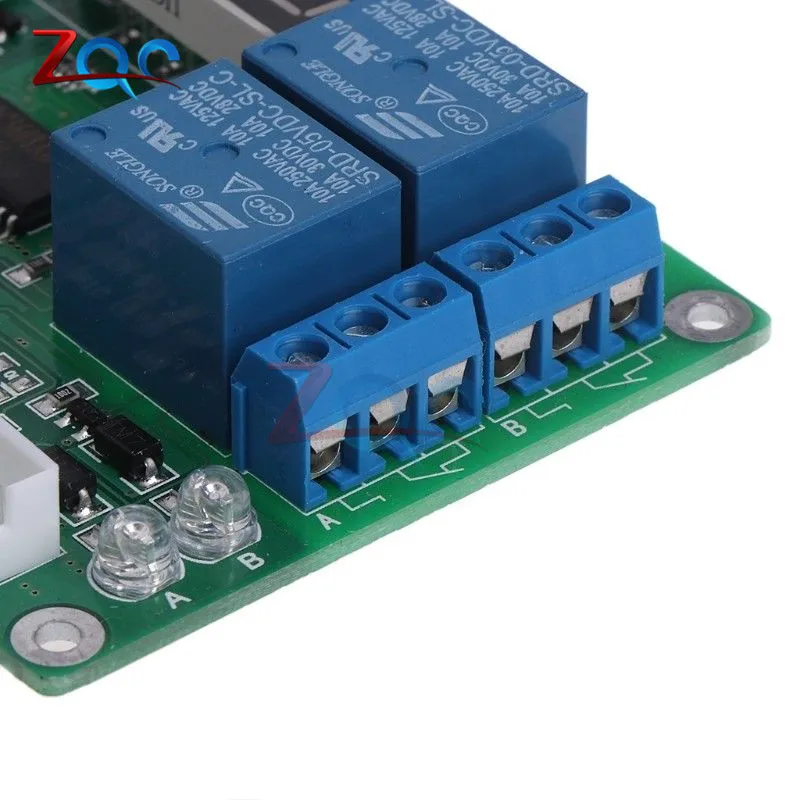

Функция:Высокоточный цифровой дисплей интеллектуальный контроллер температуры, в основном используется в циркуляции горячей воды, система обратного контроля воды и в других случаях. Цифровая трубка в режиме реального времени с высокой и низкой температурой, измерение температуры в зоне. Через разницу в высоких и низких температурах между температурой и установленными значениями температуры и более низким пределом разницы температур для контроля выхода реле, реализации холодного, теплового цикла, повышение тепловой эффективности. Работа и блок питания управления используются для изоляции источника питания, а колебания напряжения платы управления предотвращаются от запуска и остановки большого энергетического оборудования.Рабочее напряжение:Два рабочих режима интеграции этого продукта: Один из способов работы и два режима работы.Один из способов работы: когда DS-A температура минус DS-B температура больше, чем заданная разница температур, реле действия, вы можете начать релейное оборудование. Когда разница в температуре меньше заданной разницы в температуре, реле A отключено, и соответствующее оборудование перестает работать. DS-B больше DS-A, реле не двигается.Двусторонний режим работы: когда абсолютное значение разницы между двумя датчиками температуры больше, чем заданная разница температур, реле действия, вы можете начать релейное оборудование. Когда разница в температуре меньше заданной разницы в температуре, реле A отключено, и соответствующее оборудование перестает работать.Пример 1: солнечный циркуляционный горячей воды, высокая температура Зонд из нержавеющей стали-низкий температурный зонд> 5,0 градусов, реле, разницу назад к 4,5 градусов реле выключено. Датчик низкой температуры больше, чем зонд высокой температуры, и реле не двигается.Установите разницу температур 5.0C, разница в возврате установлена до 0,5 градусов, рабочий режим установлен на PP 1.Пример 1: цикл конвекции воздуха, разница между двумя зонды> 3,0 градусов, реле, разницу назад к 2,7 градусов реле выключено. Низкая температураУстановите разность температур 3.0C, разница в возврате установлена до 0,3 градусов, рабочий режим установлен на PP 2.Параметр:1. На основе сравнения разницы температур между двумя точками измерения температуры высокой температуры и низкой температуры, Работа водяного насоса:1) разница температур = высокая температура значение низкой температуры.2 режима работы: высокая температура-низкая температура> установленная температура, откройте выход, высокая температура-низкая температура <установка температуры-обратная температура, остановите выход.2 загрузки автоматически обнаруживает количество датчиков, нет датчика вилки или просто подключите зонд зонда, индикатор тревоги 0000 светильник.3. Постоянная память: после того, как питание снова отключено на последний набор параметров и запущено состояние в эксплуатациюНомер канала: 2 каналаДатчик: цифровой водонепроницаемый датчик DS18B20 (1 м)Температура Точность измерения: 0,1 ℃Разрешение дисплея: 0,1 ℃Управление возвратная разница: 0,1 ℃Диапазон контроля температуры: -45 ℃ -125 ℃Выход мощность привода: 10A, 250VНапряжение питания: 5-24 В постоянного тока 0.1AРежим отображения: цифровая трубка 0,36 дюйма, 4 БитВспомогательный модуль дисплея: красный, желтый, зеленый светодиодный, вспомогательная настройка параметровРежим ввода: сенсорная кнопкаВспомогательная функция: каждое реле с фиолетовым светодиодный сигналом показывает, что выключение выключено, сигнал тревогиРазмер: 94*62*18 ммРасположение отверстия: 85*56 мм m3ммПримечание: изначально это было два релейных дизайна, 4 белых клеммы нижнего правого угла сварены, но многие покупатели подключают не ту линию, чтобы избежать подключения неправильной линии, теперь мы только сварили реле и белый терминал, полностью возможны.Метод настройки параметров-Нажмите клавишу SET, желтый светильник начинает мигать, экран дисплея отображает разницу в настройках температуры, в соответствии с «T + + T-», чтобы установить требуемое значение разницы температур. Шаблоны дисплея, такие как 7.1C-Нажмите кнопку SET еще раз, желтый светильник начинает мигать, экран дисплея отображает разницу в настройках температуры в зависимости от «T + + T-», чтобы установить разницу в температуре. Шаблоны дисплея, такие как H 1,2-Нажмите клавишу SET снова, зеленый начинает мигать, экран дисплея отображает рабочий режим, в соответствии с «T + + T-» для настройки режима. Шаблоны отображения, такие как PP 2. PP 1 представляет односторонний режим работы, PP 2 представляет двусторонний режим работы.-Нажмите клавишу SET снова, чтобы выйти из набора, светодиодный индикатор выключается, показывая фактическую температуру измерения, система автоматически сохраняет параметры настройки, начала вводить в работу.-Специальное примечание: после установки, T + +, T-key настройки, без каких-либо действий ключа в течение 4S, система автоматически сохраняет текущие настройки параметров, А затем показать температуру измерения и войти в режим работы. Нажмите и удерживайте кнопку, значение ключа автоматически увеличивается.
