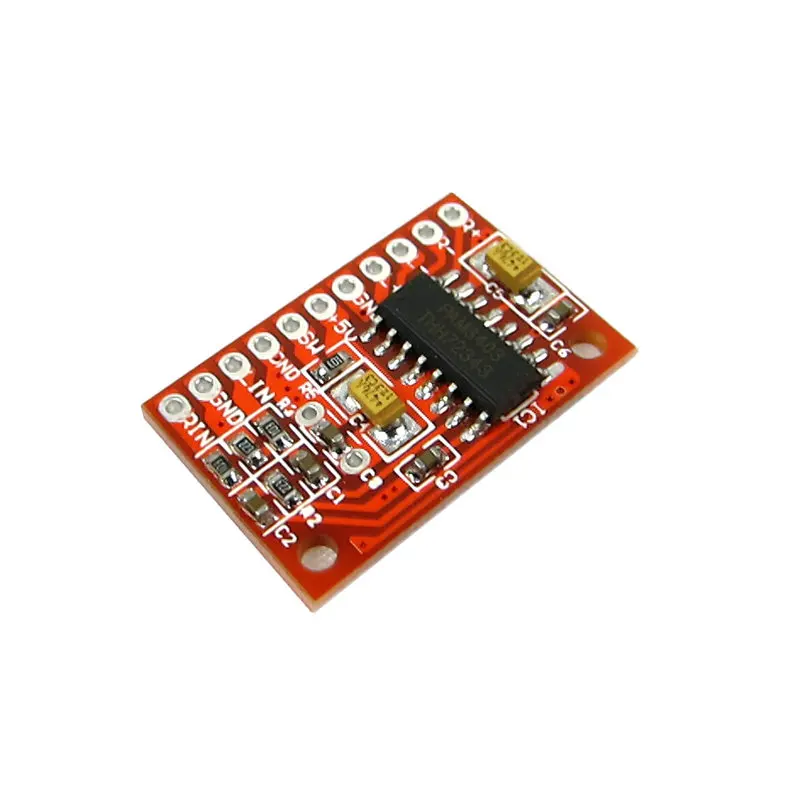

Плата цифрового мини усилителя мощности OTM179 PAM8403, встроенный фильтр конденсатора тантала, 3 Вт * 2 HD, высокая мощность

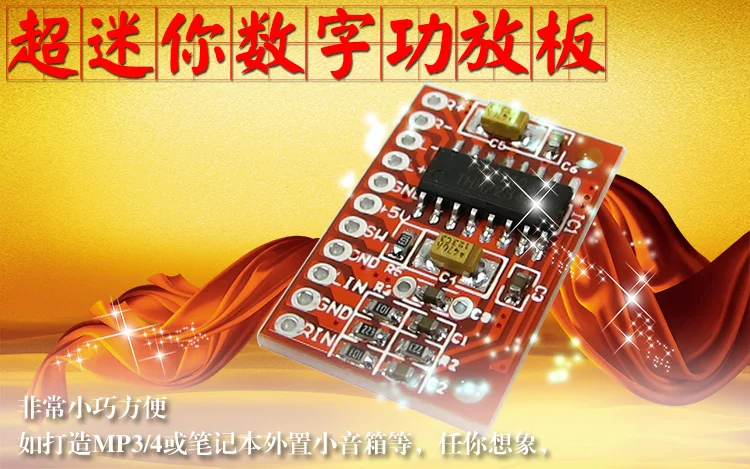

Ультра мини цифровой Супер Мини цифровой усилитель мощности доска в течение многих лет, новинка, высокое мощность цифровой усилитель мощности, 3x2 6 Вт Входное напряжение 5V, ультра-тонкий, очень удобно вставлять в маленькую пластиковую коробку или другое оборудование, например, создавать внешние динамики MP3/4 или ноутбука, как вы себе представляете, Источник питания USB или 5 В предлагается с одним литиевым аккумулятором.

Использование:PAM8403-это цифровой усилитель класса D с высокой эффективностью и устраняет традиционную сеть LC, которая ниже значения EMI LC! Для достижения максимальной выходной мощности при меньшем напряжении, супер энергосбережение, встроенный резервный электронный переключатель, встроенный буферный усилитель с высоким коэффициентом усиления, встроенная защита от короткого замыкания.Когда вход 5 В может получить выходную мощность 3 Вт + 3 Вт (4 о); Супер Мини PCB, может быть очень удобно в небольшой пластиковой коробке или щелке других устройств, такие как строительство MP3/4 или ноутбук внешние маленькие колонки и т. Д., как вы можете себе представить, Это лучшая альтернатива обновлению TDA2822, TEA2025!Можно использовать один литиевая батарея или USB источника питания, также может быть использован в четырех 1,5 V аккумулятор и зарядное устройство источника питания трансформатор должны добавить 5V регулятор напряжения цепи свыше 6V чип будет гореть! USB 5 В или источник питания предлагается с одним литиевым аккумулятором питания. Применение:ЖК-телевизор/монитор, Мегафон, ноутбук, портативный динамик, вставной звуковой ящик, портативный dvd-плеер, игровой плеер, мобильный телефон/телефон ручной работы и т. д.: Размер платы: 15,5*24 мм. Очень подходит для электронных энтузиастов DIY обучения.

Преимущество:

Внутренняя специальная схема обработки выходного сигнала отменяет традиционную сеть LC, которая ниже значения EMI LC! Для достижения максимальной выходной мощности при меньшем напряжении, супер энергосбережение, встроенный резервный электронный переключатель, встроенный буферный усилитель с высоким коэффициентом усиления, встроенная защита от короткого замыкания. Мощность ": 3,6 до 5,5 V, литиевая батарея или USB источника питания заказа соответствует нормам почтовой пересылки, также можно использовать в качестве четыре 1,2 V аккумулятор и зарядное устройство источника питания трансформатор должны добавить 5V регулятор напряжения цепи, 5,5 V чип будет гореть больше.

Параметр:

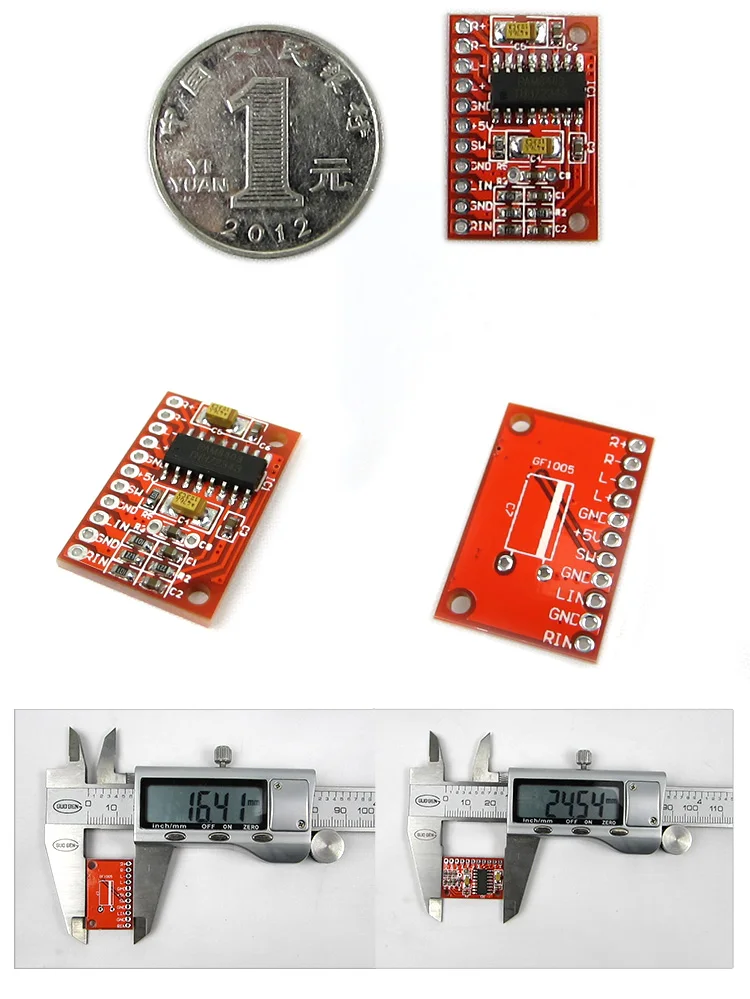

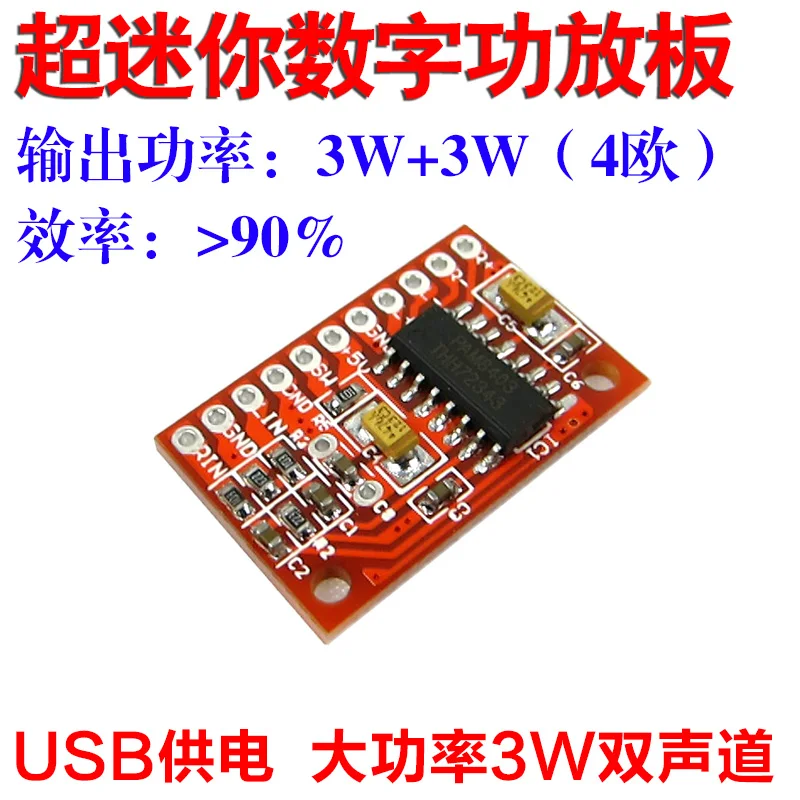

Мощность питания: постоянный ток (постоянный ток): 3,6 v до 3,6 vВыходная мощность: 3 Вт + 3 Вт (4 евро)Отношение сигнал-шум: 90 дБЭффективность: & gt; 90%Размеры: 24*15,5 * мм и удачно потраченные деньги расположение отверстий Размеры: интервал 20 мм Диаметр: 2 мм

Будьте внимательны:1: мощность положительный и отрицательный, не может быть перевернут, источника питания напряжение не может превышать 5,5 V, эти два нарушения приведет к повреждению IC.2: Встроенный буфер с высоким коэффициентом усиления, не может менять любые компоненты на параметрах платы, непоследовательные параметры приведут к повреждению ИС3: Входная линия, пожалуйста, используйте экранированную линию, насколько это возможно, может играть роль анти-помех, устраняет шум тока волны.4: КМОП-матрица трубки выход BTL Высота каблука примерно Рог катод может не собираются вместе, а именно палочки Рог линии 4 полностью независимый, не разрешается для того, чтобы подобрать!

И потратили на установку проводки:
