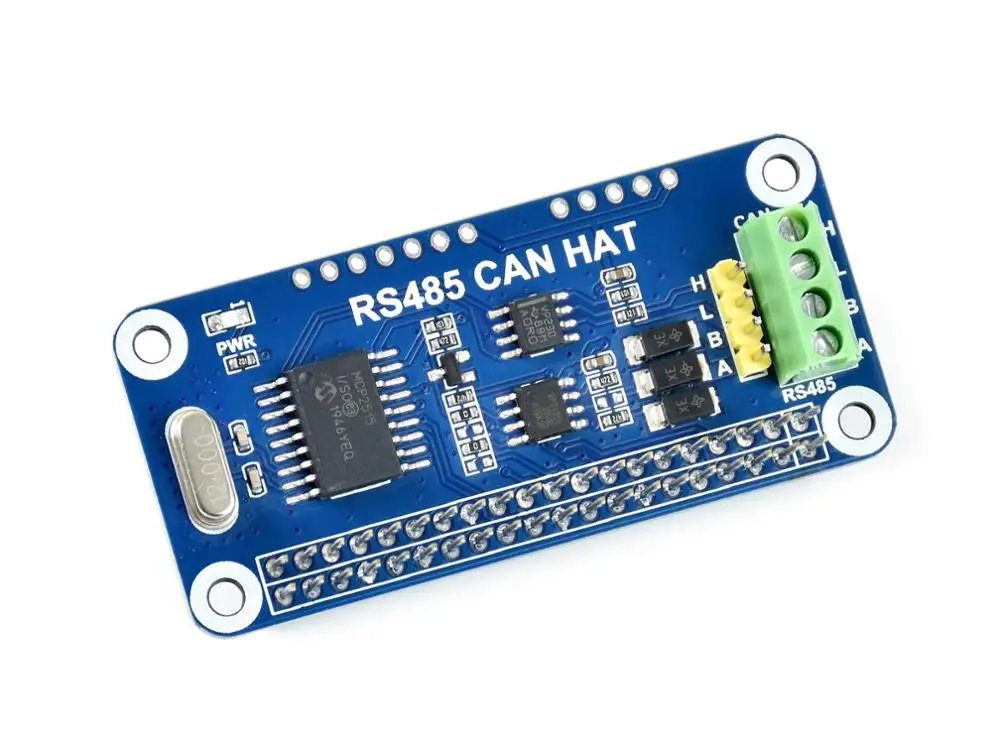

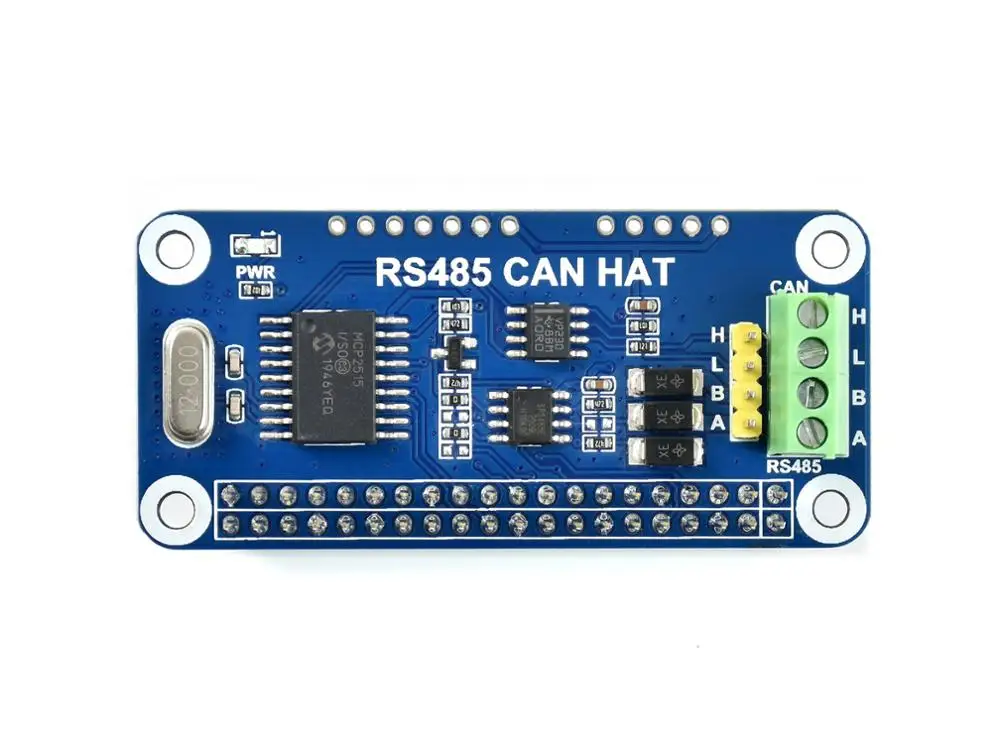

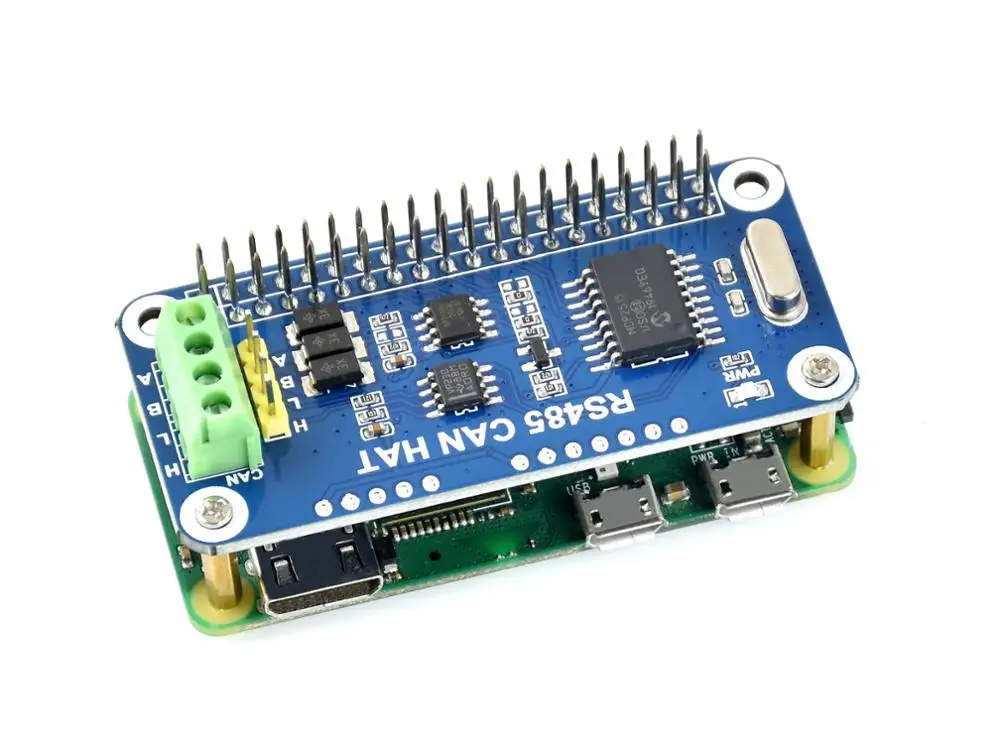

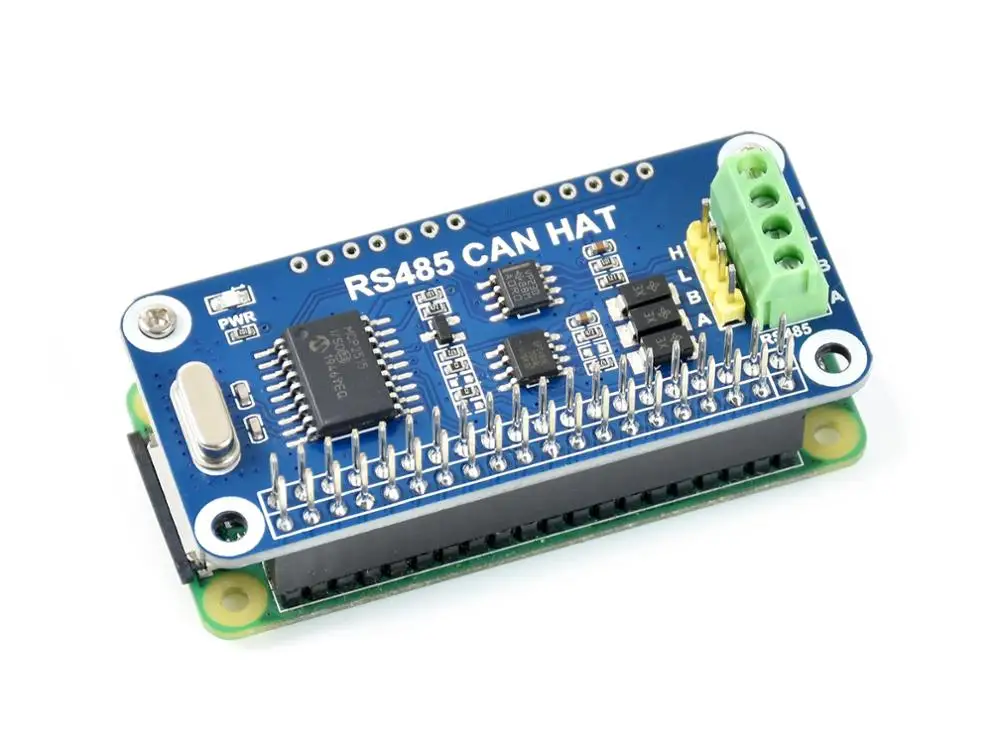

Waveshare RS485 CAN HAT для Raspberry Pi, обеспечивает стабильную связь на большие расстояния через функции RS485CAN

RS485 CAN HAT позволит вашему Pi стабильно общаться с другими устройствами на больших расстояниях через функции RS485/CAN.

Стандартный 40-контактный удлинитель Raspberry Pi GPIO, поддерживает платы серии Raspberry Pi

Может функционировать, встроенный может контроллер MCP2515 через интерфейс SPI, встроенный трансивер SN65HVD230

Функция RS485, управляется через UART, полудуплексная связь, поддерживает автоматическое управление TX/RX без программирования, встроенный трансивер SP3485

Встроенные телевизоры (подавитель переходного напряжения), эффективно подавляют перенапряжение и переходное напряжение шипа в цепи для приема RS485, светонепроницаемые и антиэлектростатические

Зарезервированные контакты управления, позволяют работать с другими платами управления

Поставляется с ресурсами разработки и руководством (примеры в wiringPi/python)

Рабочее напряжение: 3,3 В

Контроллер CAN: MCP2515

CAN приемопередатчик: SN65HVD230

Приемопередатчик 485: SP3485

Размеры: 65 мм x 30 мм

Размер монтажного отверстия: 3,0 мм

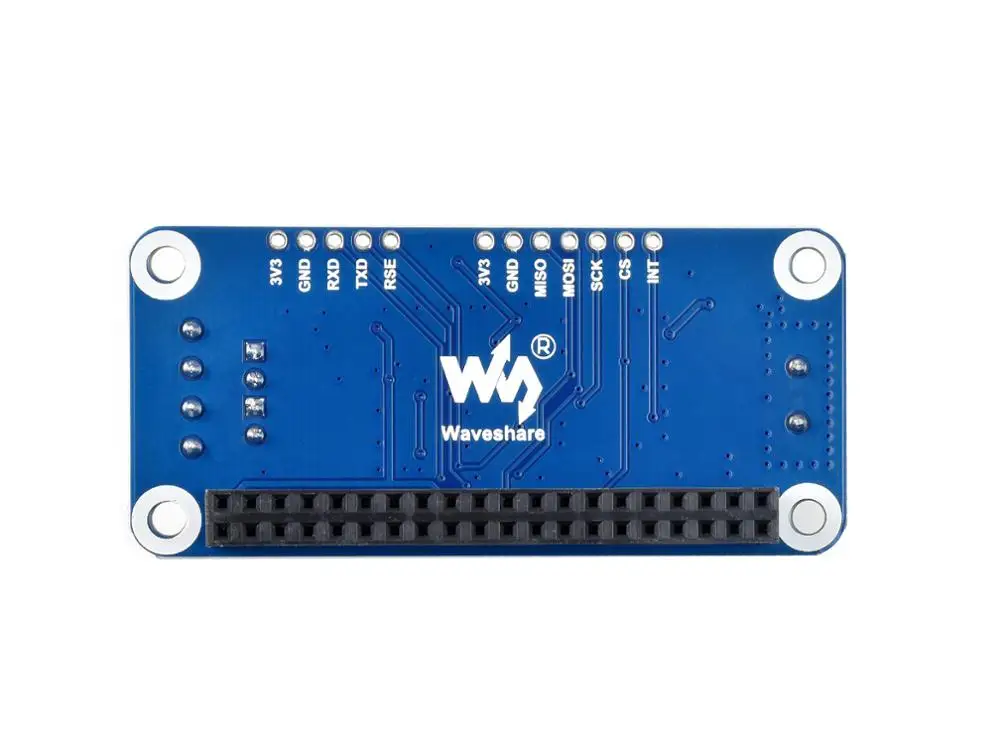

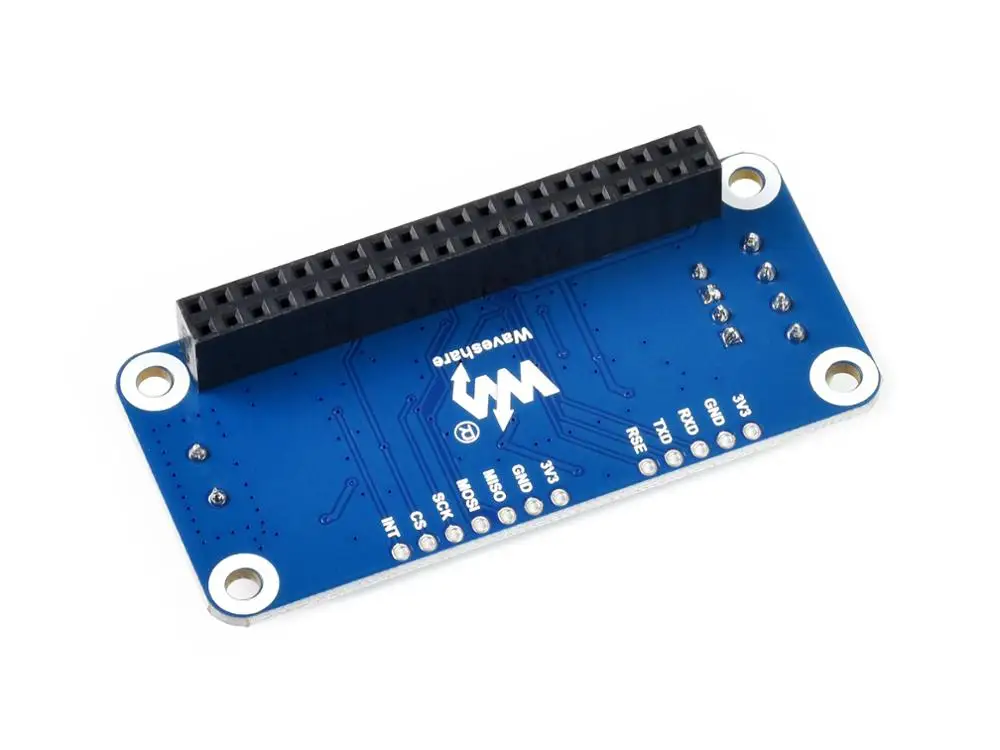

Булавка

RASPBERRY PI (BCM)

Описание

3V3

3V3

Мощность 3,3 В

GND

GND

Земля

SCK

P11 / SCLK

Вход часов SPI

MOSI

P10 / MOSI

Ввод данных SPI

Мисо

P9 / MISO

Вывод данных SPI

CS

P8 / CE0

Выбор чипа SPI

INT

P25

Прерывание

RXD

P15 / RXD

RS485 UART получает

TXD

P14 / TXD

RS485 UART передача

RSE

P4

Управление RS485 TX/RX (автоматическое управление по умолчанию, требуется некоторая Пайка для включения ручного управления), высокое для TX, низкое для RX

Вики:Www.waveshare.com/360/rs485_can_hat

Мы также предоставляем изолированный преобразователь интерфейсаUSB к RS232/485/TTLДля легкого тестирования.

Содержимое упаковки

Вес:0,192 кг

USB к RS232/485/TTL x1

USB кабель x1
