Особенности:

С функцией start / stop, после запуска модуля в режим infinite loop, реле работает в соответствии с установленным временем.

Это модуль реле таймера с высокой точностью, стабильной и надежной производительностью.

Есть широкий диапазон времени, который вы можете установить, регулируемое время "RUN" и "STOP".

Поддержка функции start/stop, модуль переходит в режим бесконечного цикла после включения питания, реле работает в соответствии с установкой запуска и времени остановки.

Отлично подходит для контроля возвратно-поступательного хода или повторного включения и выключения для тестирования оборудования и продуктов.

Широко используется на таймерном рабочем оборудовании, машинная повторяющаяся испытательная схема, прерывистый насос для аквариума и т. д.

Характеристики:

Рабочая модель:

Нажмите кнопку Пуск, чтобы начать цикл, а затем нажмите кнопку Пуск, чтобы прекратить работу.

Запуск режима цикла: ВКЛ-ВЫКЛ--

Напряжение: 100 В-250 В переменного тока, используется для питания 100 В/110 В/120 В/127 в/220 В/230 В/240 В.

Мощность Потребляемая мощность: <1,0 W

Выход: активный выход, выходное напряжение равно входному напряжению.

Макс. Выходной ток: <10A

Вход: Пассивный вход переключателя, Зеленый светодиод включается после включения, красный светодиод включается после остановки

Диапазон времени: 0,5 секунд-1000 минут

Точность времени: максимальное значение диапазона * 0,001 (разрешение 1000 ).

Вход (кнопка пуска): Пассивный вход переключателя, Зеленый светодиод включается после включения, красный светодиод включается после остановки

-Запуск ввода не является необходимым. Вы можете подключить два терминала 2 с коротким проводом, а затем плата будет цикл бесконечно петли (без кнопок) после включения.

Срок службы: 100 тысяч раз

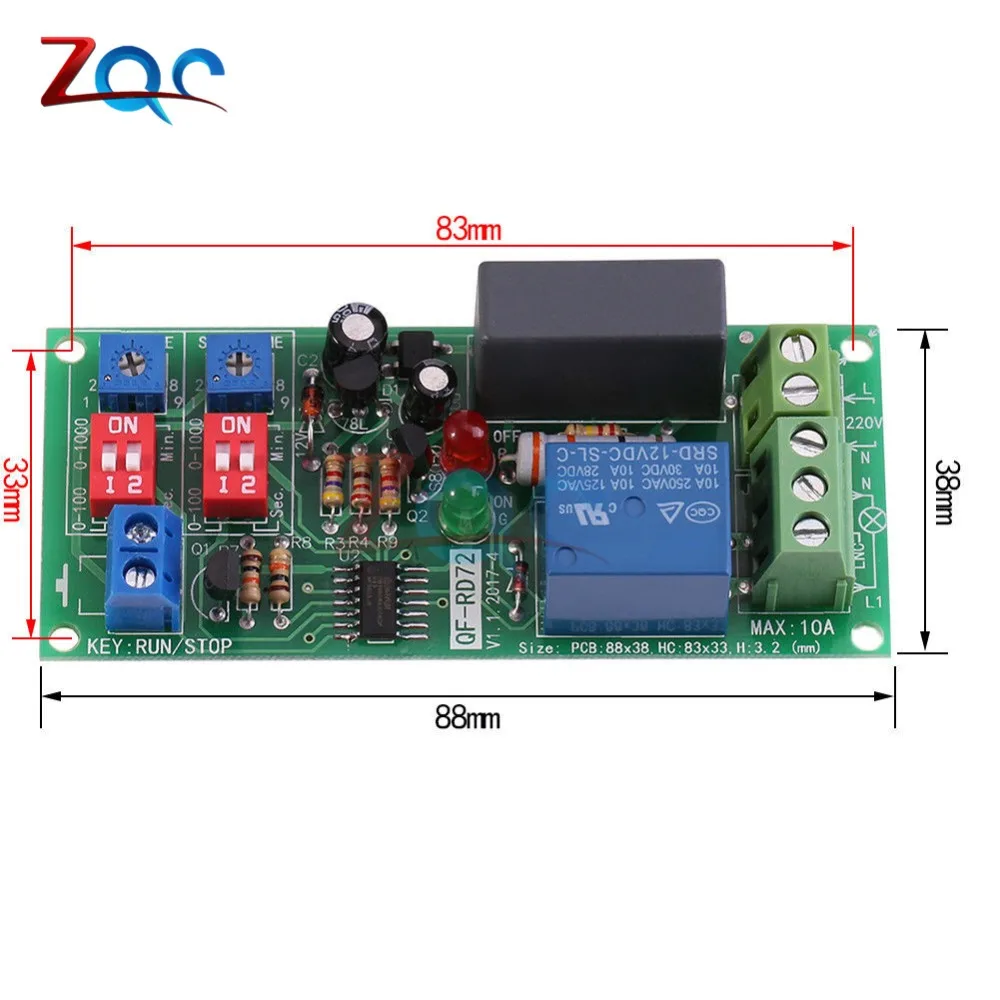

Размер: 88x38x22 мм/3,46x1,49x0,86"

Расстояние между монтажными отверстиями: 83x33 мм/3,26x1,3"

Монтажное отверстие Диаметр: 3,2 мм/0,12"

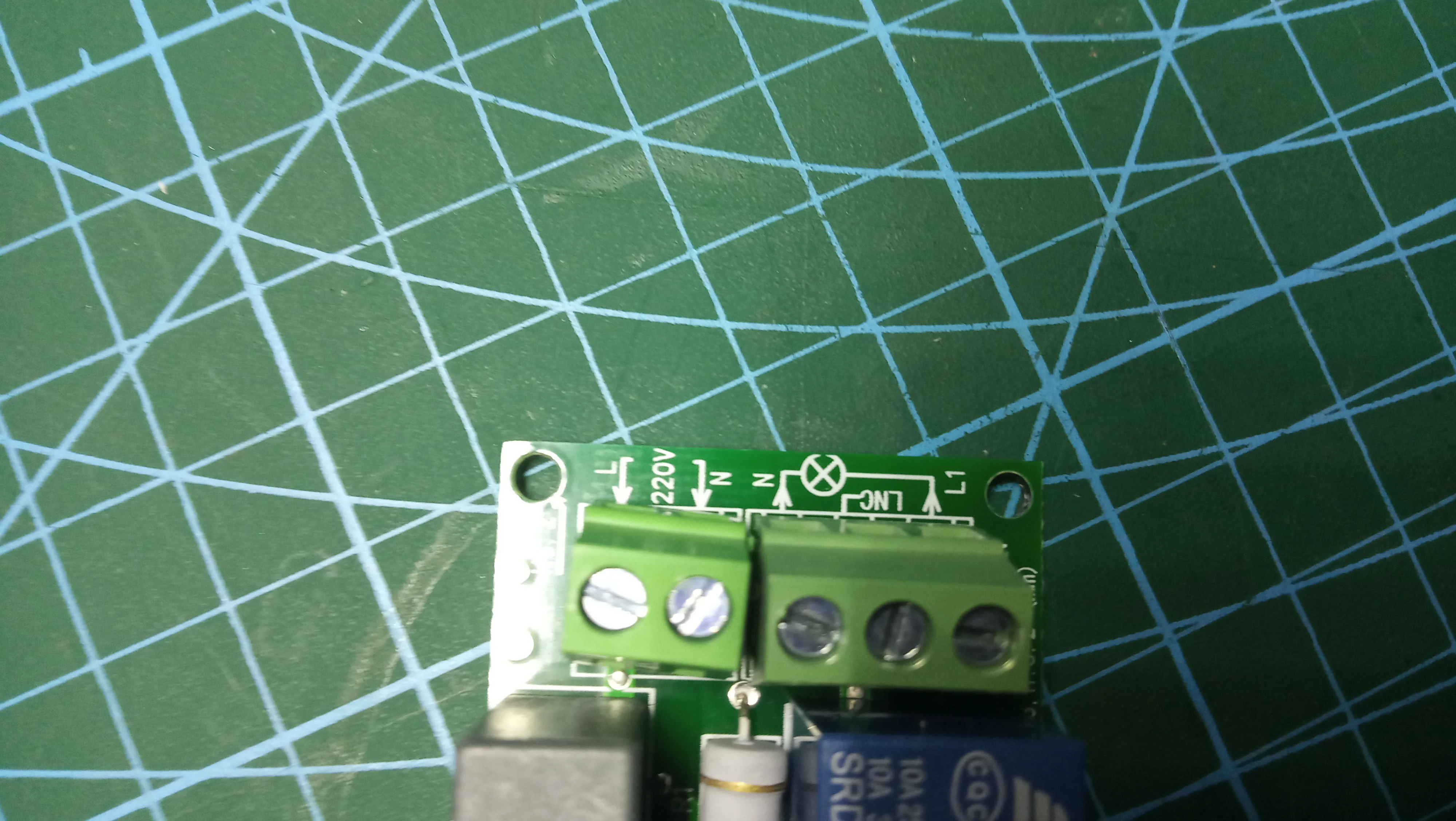

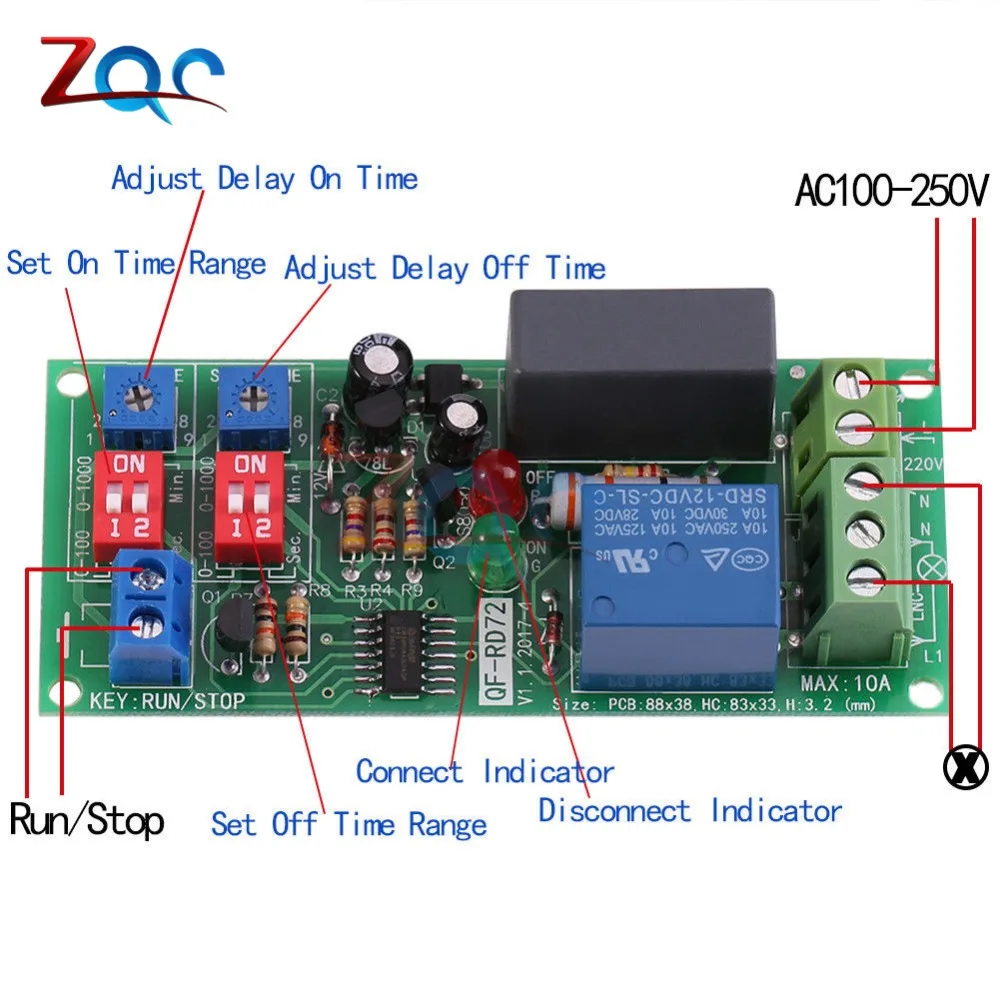

Терминал:

<-- L Мощность L линия (fireWire) вход

<-- N Мощность N линия (нулевая линия) вход

-->Ouput N, нагрузка N линия

--> Output: L1, загрузка L линии

Большинство приборов не должны строго различать линии LN

-->LNC L линейный выход нормально закрыт, как правило, не подключается.

Инструкции по эксплуатации:

Время может быть установлено, когда плата включена или выключена.

1. Установите время работы (при настройках времени):

Время работы под идентификацией времени регулировки потенциометра, по часовой стрелке для увеличения длины, против часовой стрелки, чтобы сократить время.

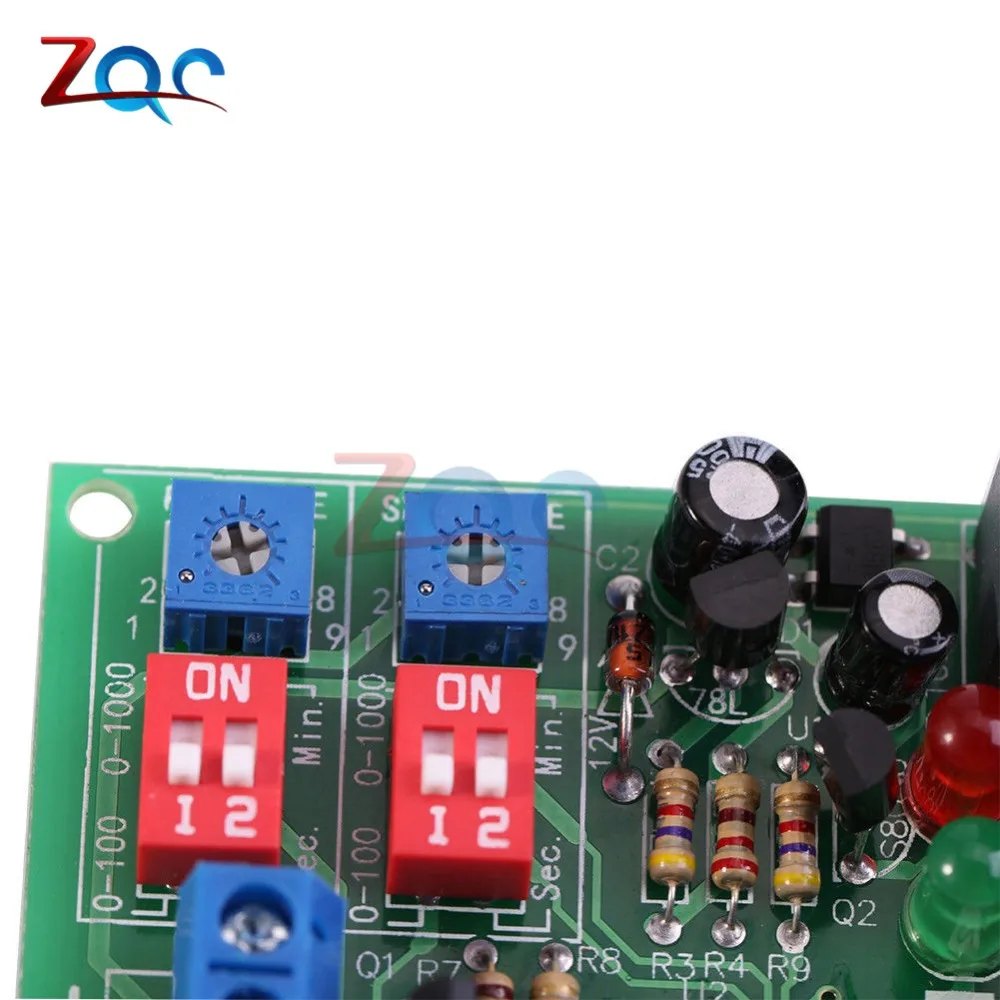

Красный переключатель ниже может установить диапазон времени (слева, 0-100 или 0-1000) и блок (справа, сек. Или мин.)

Распределенный кодовый переключатель потенциометра установлен в левом диапазоне времени. Регулируемый диапазон регулируемого резистора 0-100; Диапазон циферблата 0-1000.

Распределенный кодовый переключатель с потенциометром устанавливается справа. Наберите до сек. Указывая единицу в течение секунд; Наберите до мин. Чтобы указать единицу в течение минуты.

2. Установка времени остановки (настройка времени выключения):

Время выключения при идентификации времени регулировки потенциометра, по часовой стрелке для увеличения длины, против часовой стрелки, чтобы сократить время.

Отрегулируйте потенциометр времени остановки по часовой стрелке для увеличения, против часовой стрелки для уменьшения.

Красный переключатель ниже может установить диапазон времени (слева, 0-100 или 0-1000) и блок (справа, сек. Или мин.)

3. Кнопка запуска (не входит в комплект):

Подключите Мгновенный кнопочный переключатель и нажмите его, затем зеленый светодиодный индикатор загорается, указывая, что он работает. Плата будет автоматически работать в соответствии с установкой времени запуска и времени остановки, бесконечного цикла. Нажмите кнопку запуска снова, затем красный светодиодный индикатор загорается, указывая, что он останавливается.

Доступ к кнопке сброса, нажмите, переключитесь на зеленый светильник, указав, что рабочее состояние, модуль будет автоматически установлен в соответствии с временем работы и временем, чтобы остановить работу, бесконечная петля. Нажмите кнопку Пуск снова, модуль переключится на красный светильник, сказал, что находится в остановленном состоянии.

4. Пример настройки времени:

Требования: запуск в течение 20 секунд, остановка в течение 30 минут, бесконечный цикл цикла (подключение 20 секунд, отключение 30 минут).

Настройки:

(1) Установите диапазон времени запуска до 0-100;

(2) Установите время работы до сек.;

(3) Установите потенциометр времени запуска до 20 позиций, а именно положение 20/100 слева;

(4) Установите диапазон времени остановки до 0-100;

(5) установка времени остановки до минут;

(6) Установите потенциометр времени остановки в положение 30, а именно положение 30/100 слева;

Положение потенциометра также может быть установлено с помощью метода измерения напряжения. Минимальный заказ с напряжением 0 В, не может превышать 5V.20/100 * 5В = 1,0 V; 30/100 * 5В = 1,5 V.

Примечание:

1. Используйте кнопку пуска, ток которой превышает 0,1a

2. Мощность переменного тока, безопасная Остерегайтесь, оповещение о электрическом ударе, кнопка запуска провода имеет высокое напряжение, будьте осторожны, пожалуйста!

Применение:

Для контроля за циклом, или оборудования, испытание на старение продукта повторное включение/выключение.

Посылка:

1 xДвойное время Регулируемая задержка цикла реле времени повторение включения выключения бесконечный цикл модуль таймера переменного тока 100 в 110 в 120 в 220 в 230 в 240 В

Эти контакты НЕ должны быть постоянно замкнуты (Можно использовать кнопку БЕЗ фиксации, которая замыкается только в момент нажатия, и размыкается, когда отпускаешь)
