Keyestudio для макетной платы Arduino MEGA R3 + USB-кабель, совместимый с платами Arduino MEGA Arduino

Введение

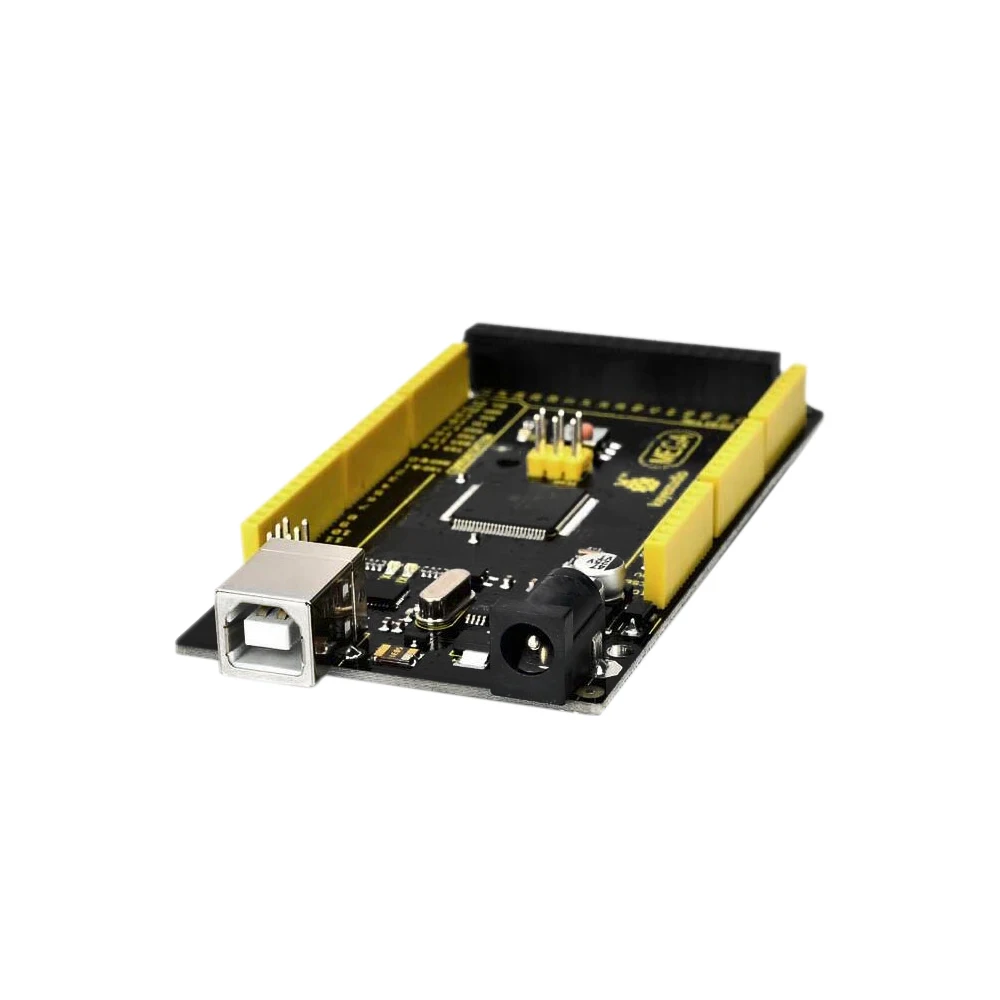

Keyestudio Mega (core to ATmega2560)-это макетная плата (используется с кристаллическим осциллятором 16 МГц) микроконтроллера. Есть 54 I/O (вход/выход) цифровые интерфейсы (из которых 14-выходы PWM), 16 аналоговых входов и 4 UART (hardwaрезеральные порты). С его загрузчиком, программа может быть загружена непосредственно с USB, и вам не нужно использовать другие внешние программисты. Он может управляться непосредственно через USB или адаптер переменного тока в постоянный ток и аккумулятор.

Дизайн источника питания:

Есть два варианта (прямой источник питания через USB или внешний источник питания) для системы питания Arduino Mega, и они могут быть автоматически переключены. Внешний источник питания может быть адаптером AC-to-DC или батареей. Входное напряжение этой платы управления составляет 6 В ~ 12 В, но если Входное напряжение превышает 12 В, устройство стабилизации напряжения, вероятно, будет перегреваться и повредить Arduino MEGA. Поэтому мы предлагаем источника питания должен быть 6,5 ~ 12V в эксплуатации и рекомендуемый блок 7,5 или 9V.

Параметры

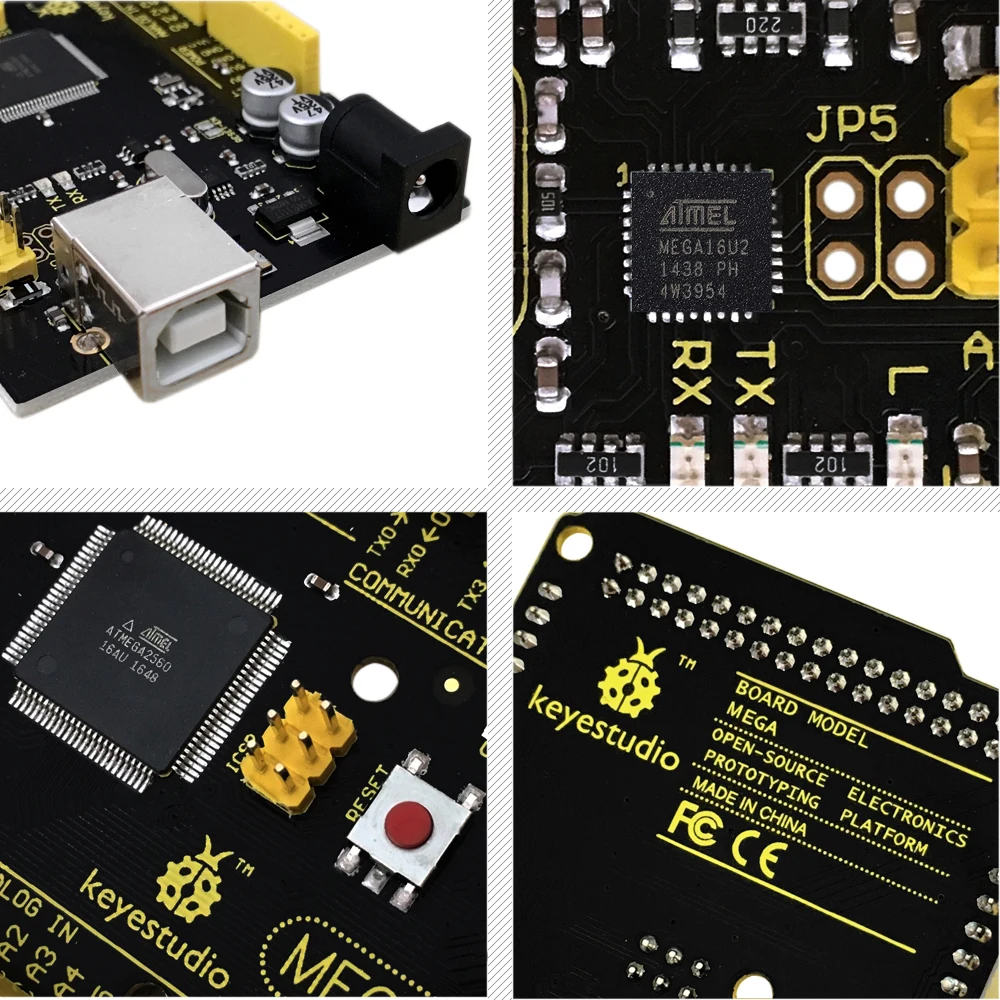

Микроконтроллер: ATmega2560

Рабочее напряжение: 5 В

Входное напряжение (рекомендуется):7-12 В

Входное напряжение (лимиты):6-20 в

Цифровые контакты ввода/вывода: 54 (из которых 15 обеспечивают выход ШИМ)

Аналоговые входные контакты: 16

Ток постоянного тока на I/O Pin:40 мА

Постоянный ток для 3,3 V Pin-код: 50 мА

Флэш-память: 256 Кб, из которых 8 КБ используется загрузчиком

SRAM:8 КБ

EEPROM:4 Кб

Частота часов: 16 МГц

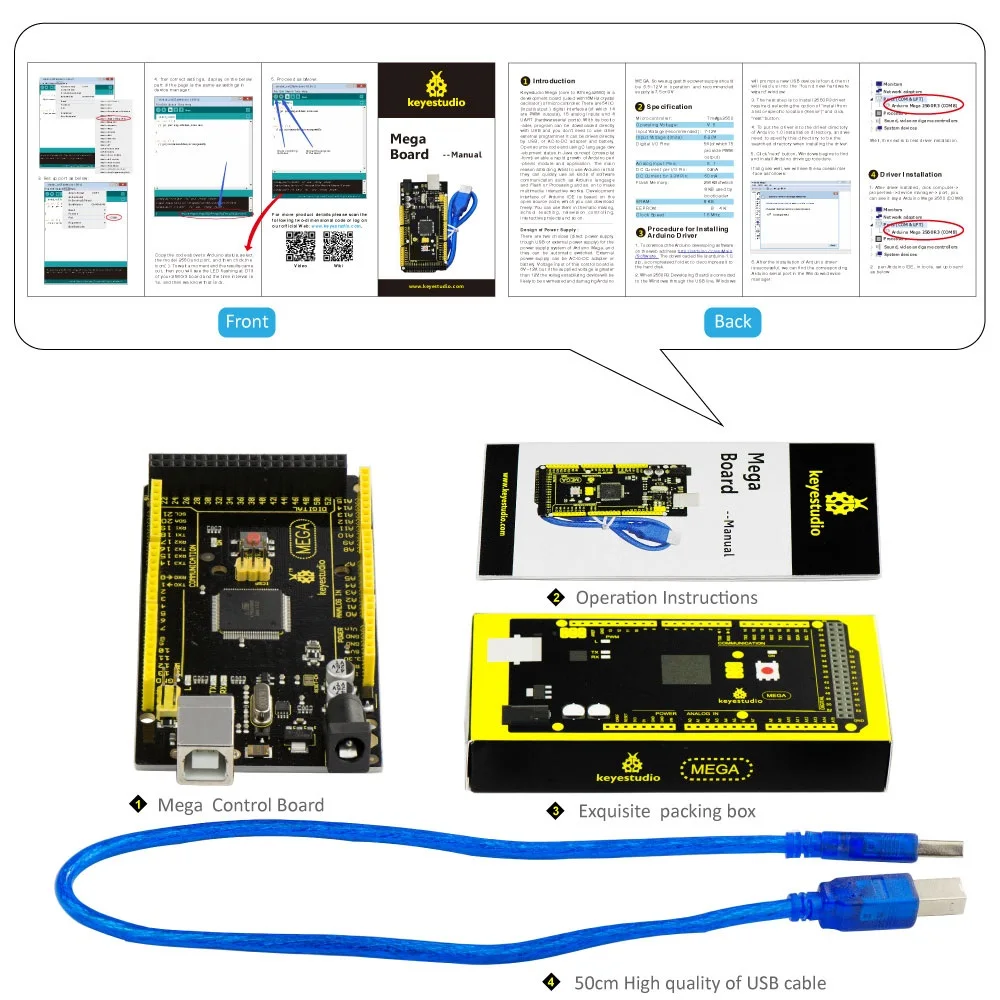

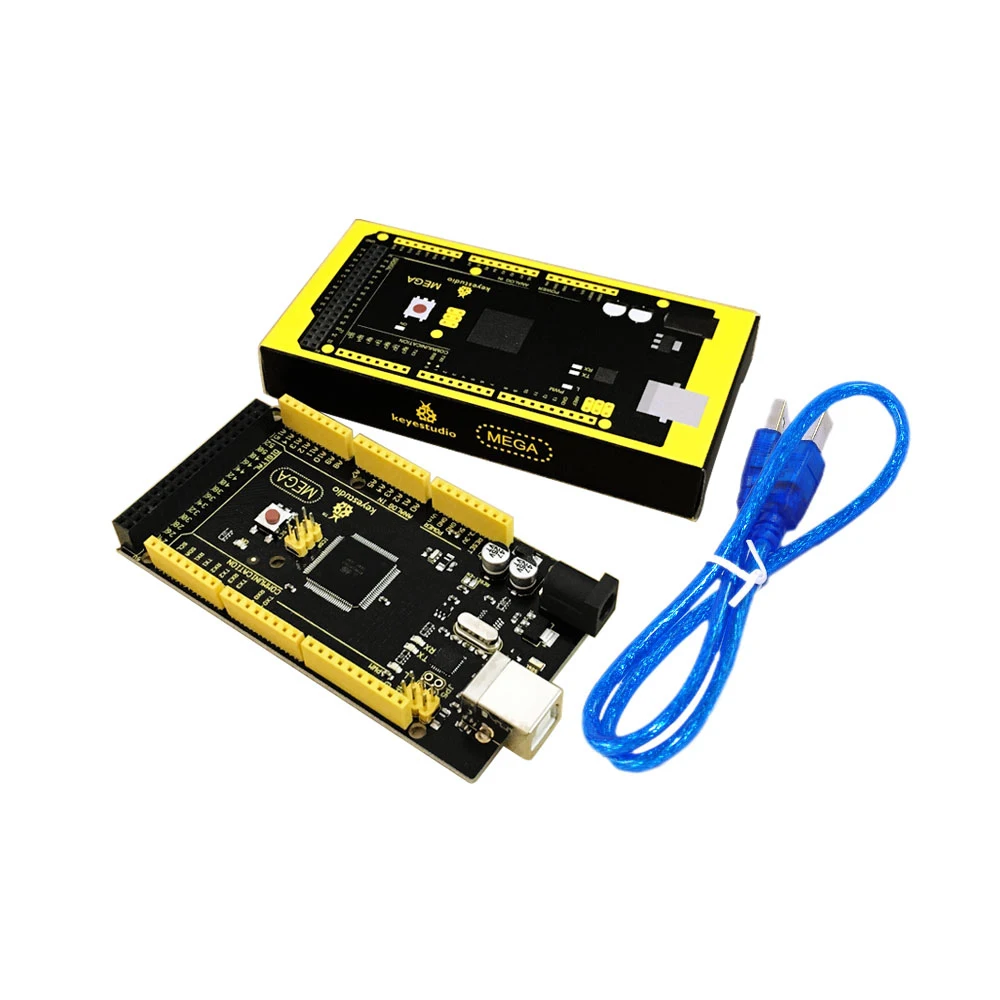

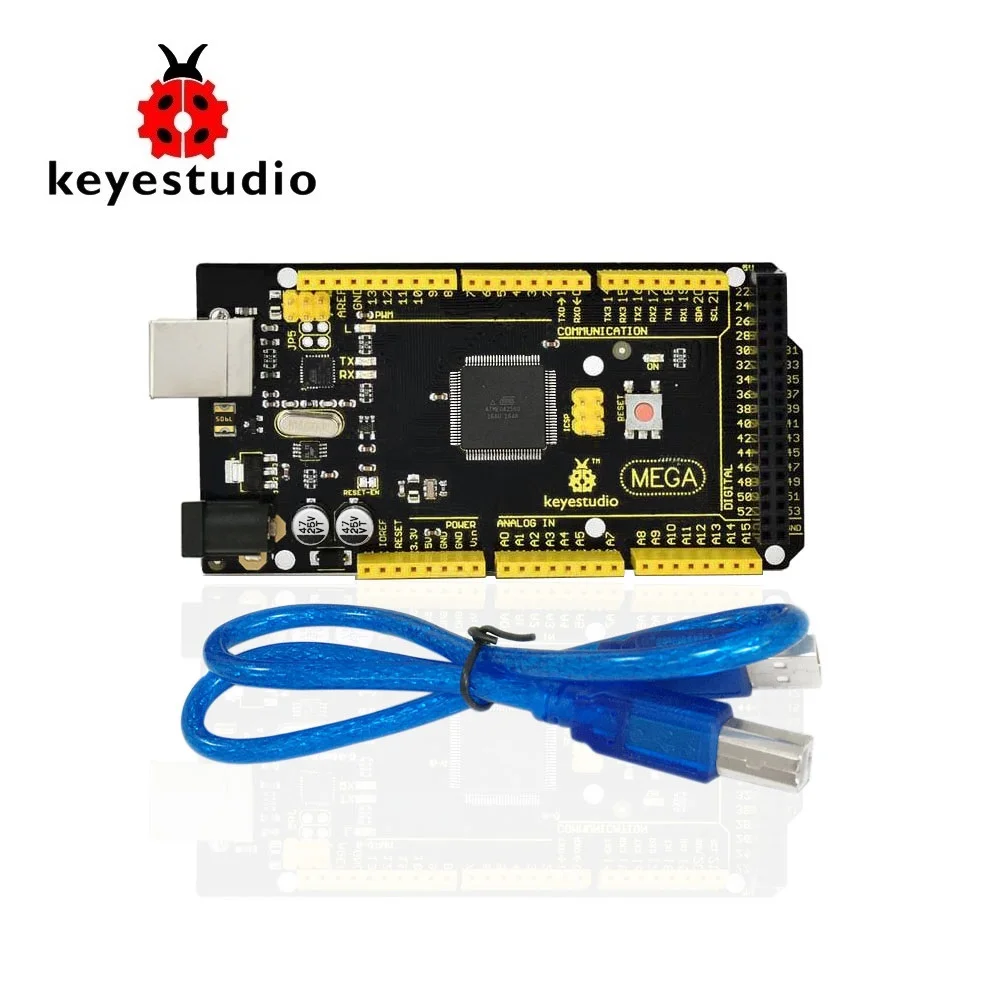

Список доставки:

Keyestudio MEGA development board x1

USB кабель x1

Wiki ссылка:Http://wiki.keyestudio.com/index.php/Ks0002_keyestudio_Mega_2560_R3_Development_Board
