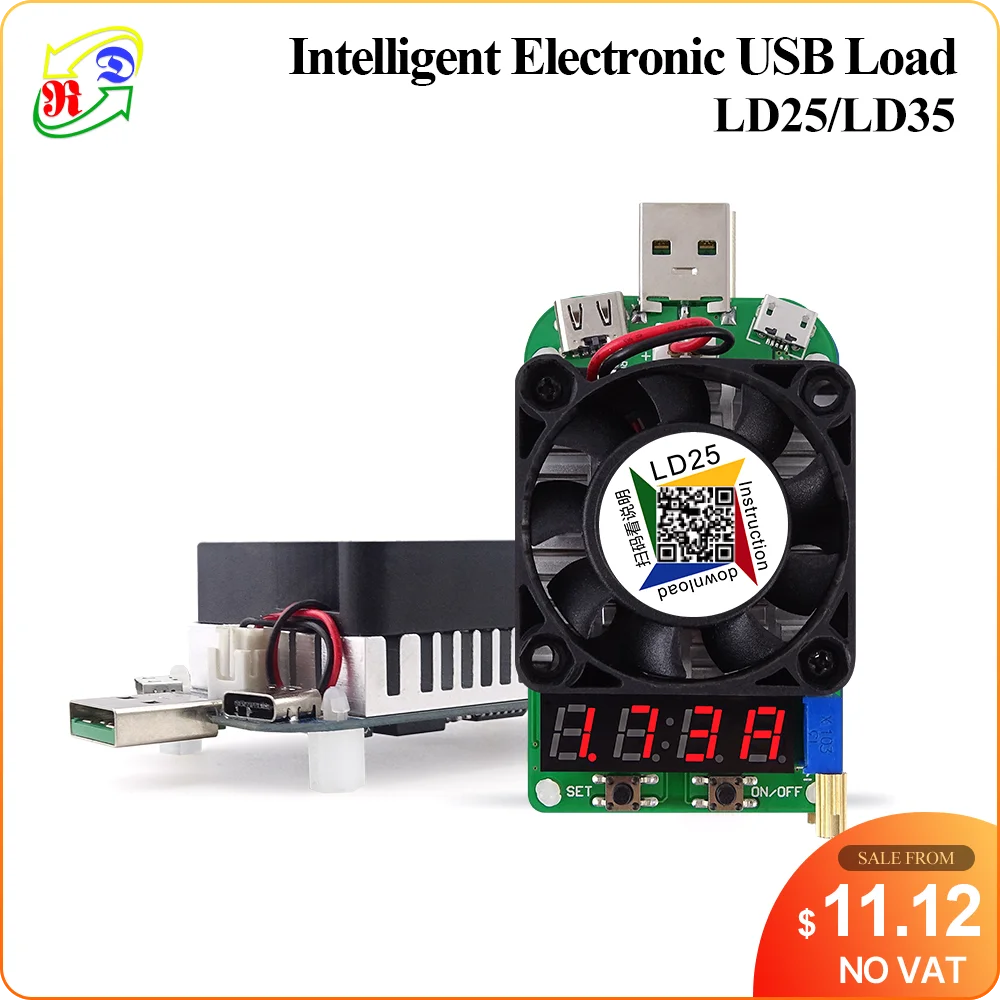

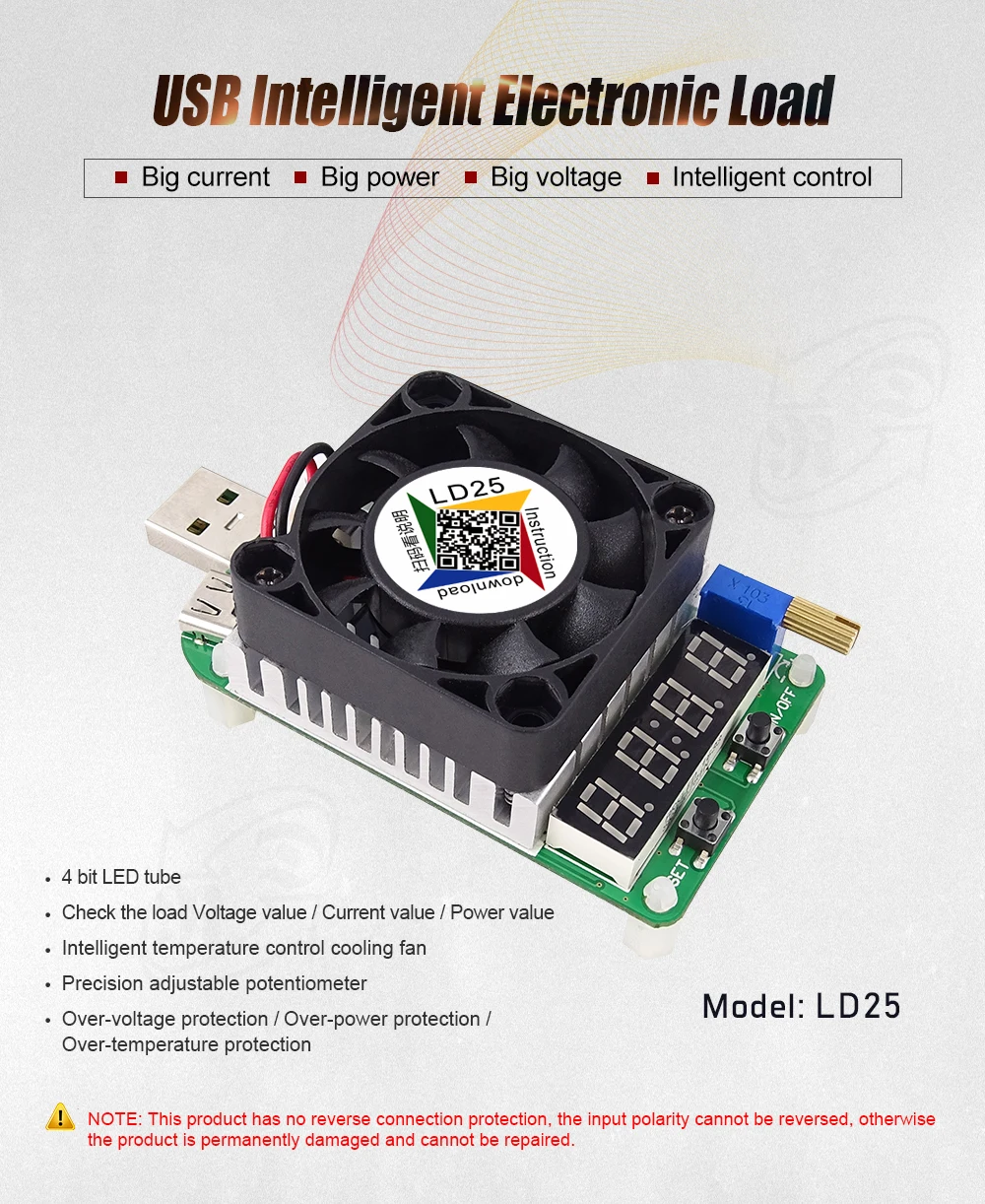

Инструкции по интеллектуальному электронному зарядному устройству USB
-Модель: LD25/LD35
Примечание:
Этот продукт не имеет защиты обратного соединения, входная полярность не может быть изменена, в противном случае продукт постоянно поврежден и не может быть отремонтирован

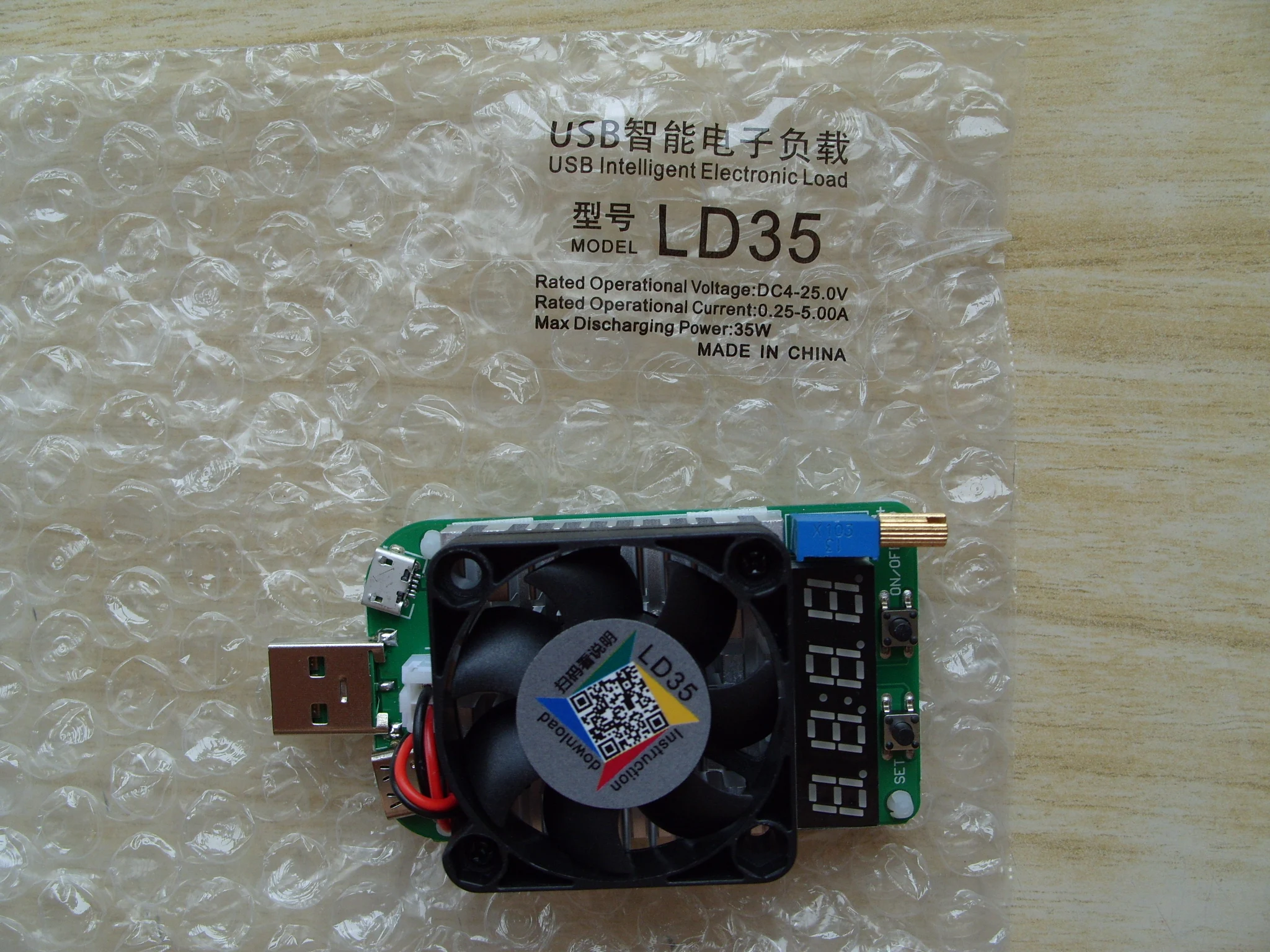

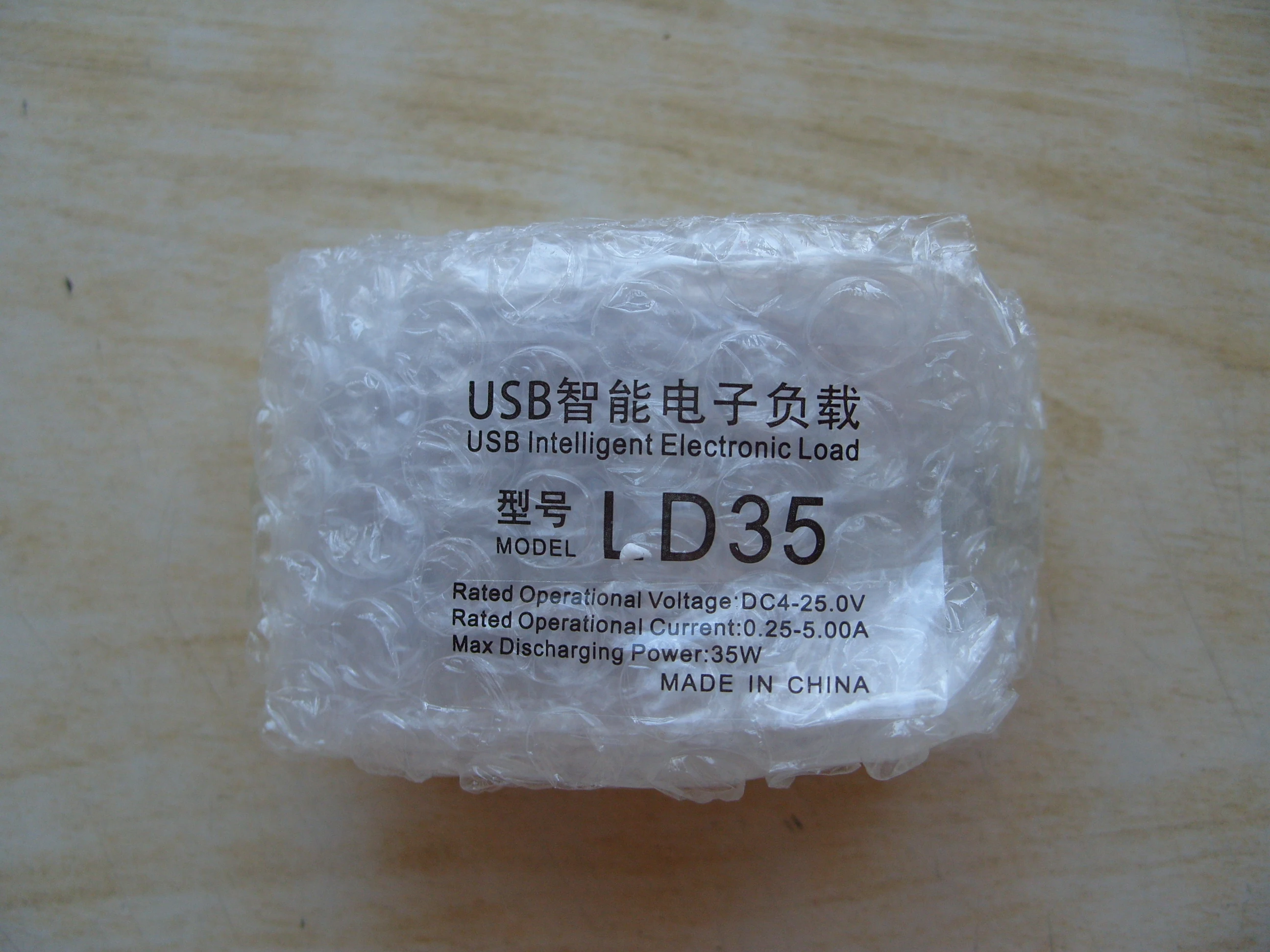

Модель продукта
LD25
LD35
Номинальное рабочее напряжение
DC4-25.0V
Максимальная мощность разрядки
25 Вт
35 Вт
Номинальный рабочий ток
0,25-4.00A (если вентилятор не работает, минимальный постоянный ток 0.05A)
0,25-5.00A (если вентилятор не работает, минимальный постоянный ток 0.05A)
Скорость вентилятора
Масляный подшипник Интеллектуальный вентилятор контроля температуры, скорость 5800 ± 10% об/мин
Гидравлический подшипник Умный вентилятор контроля температуры, скорость 8000 ± 10% об/мин
Применение
Рекомендации по применению: зарядное устройство, источник питания и другие производители устройств хотят долгосрочные разрядки или пакетный тест старения продуктов, пожалуйста, выберите LD35 (LD25 не применимо)
Точность постоянного тока
±(2% + 3 цифры)
Точность постоянного напряжения
±(2% + 3 цифры)
Способ отправки тепла
Умный вентилятор контроля температуры + алюминиевый вентилятор
Рабочая температура
-10 ℃-40 ℃
Регулируемый потенциометр
Прецизионный мультициклический регулируемый потенциометр
Режим отображения
4 бит светодиодный трубки
Расширительный порт
Порт Micro USB, порт Type-C
Вес продукта
Около 57 г

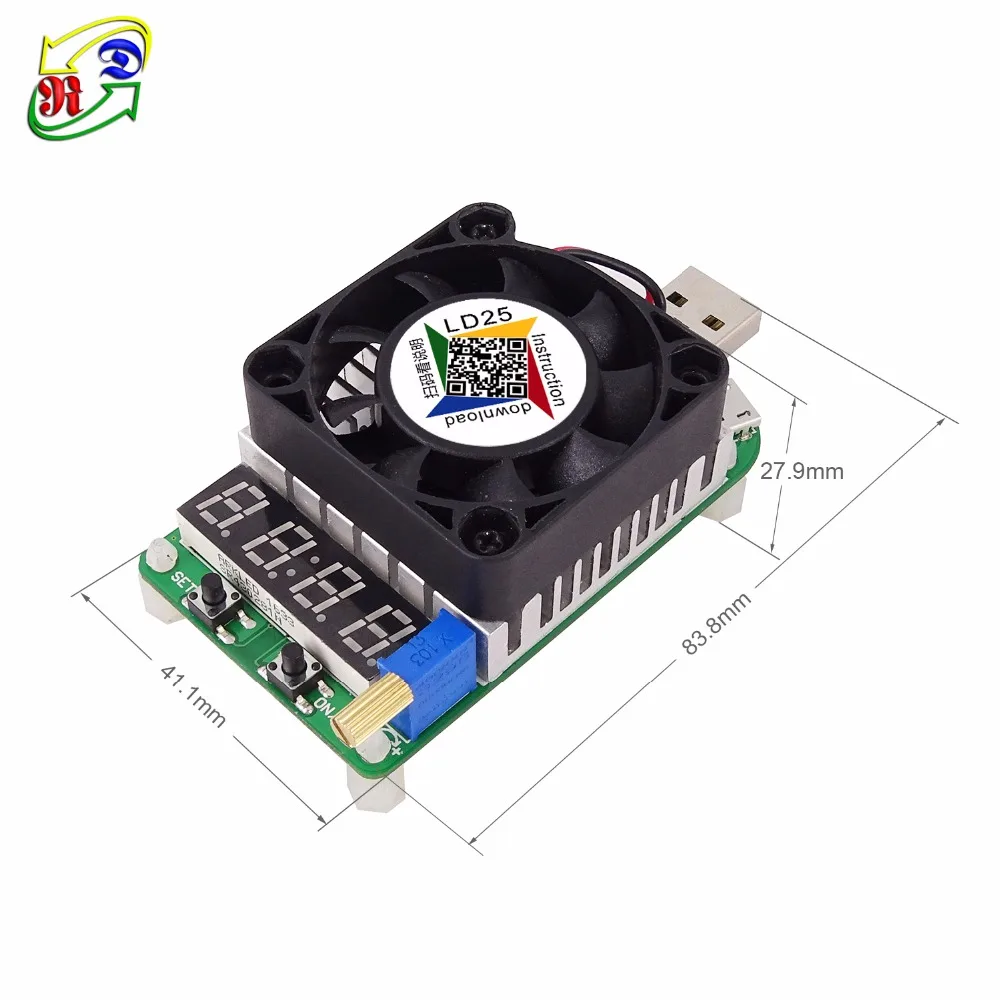

Размер изделия
84x41x28мм
Информация:
1, LD25 руководство пользователя страница загрузки:Http://www.mediafire.com/folder/q2o63jc8df6qc/LD25
2, видео https://youtu.be/M5gLYlfJKyg Youtube

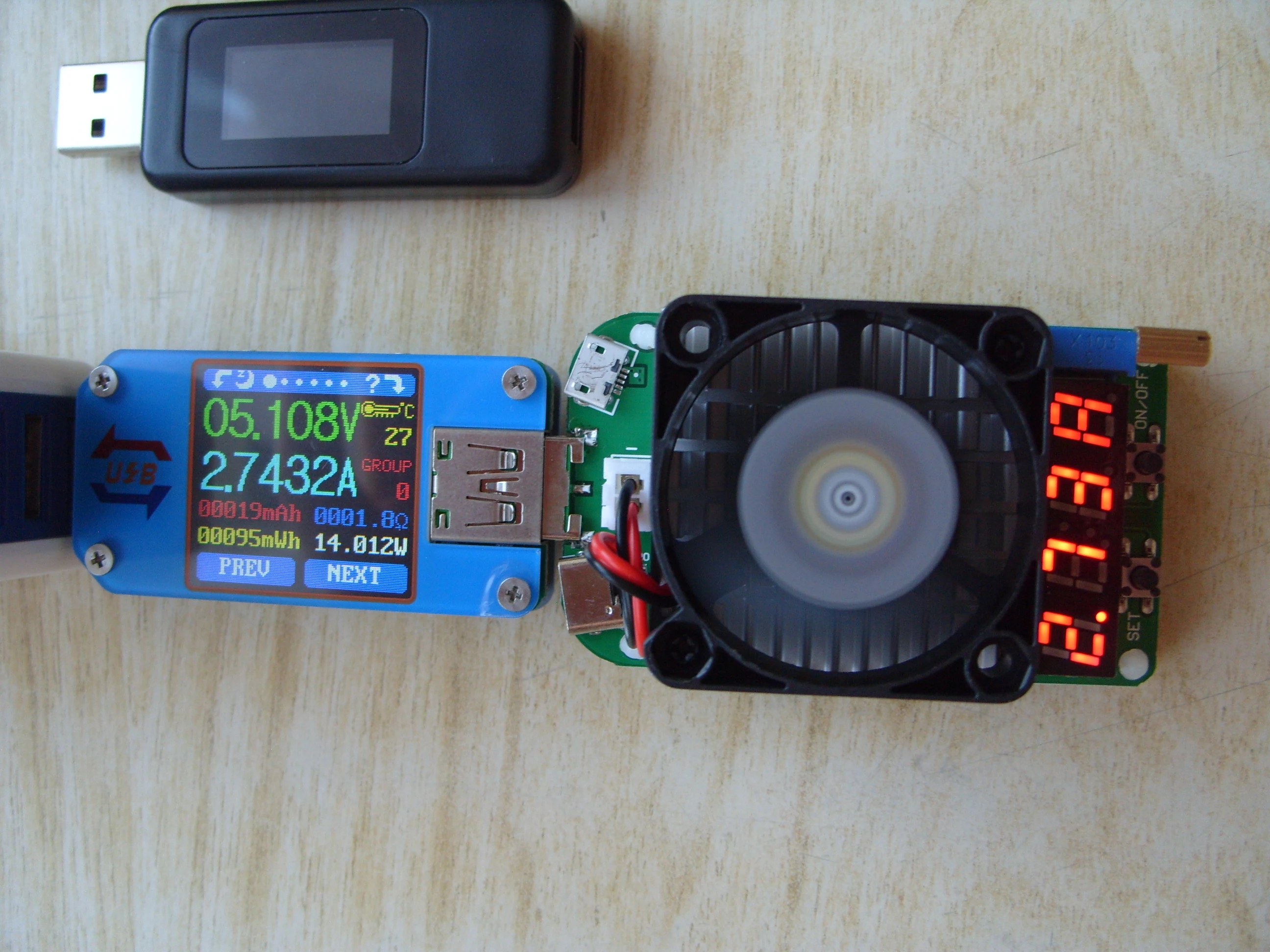

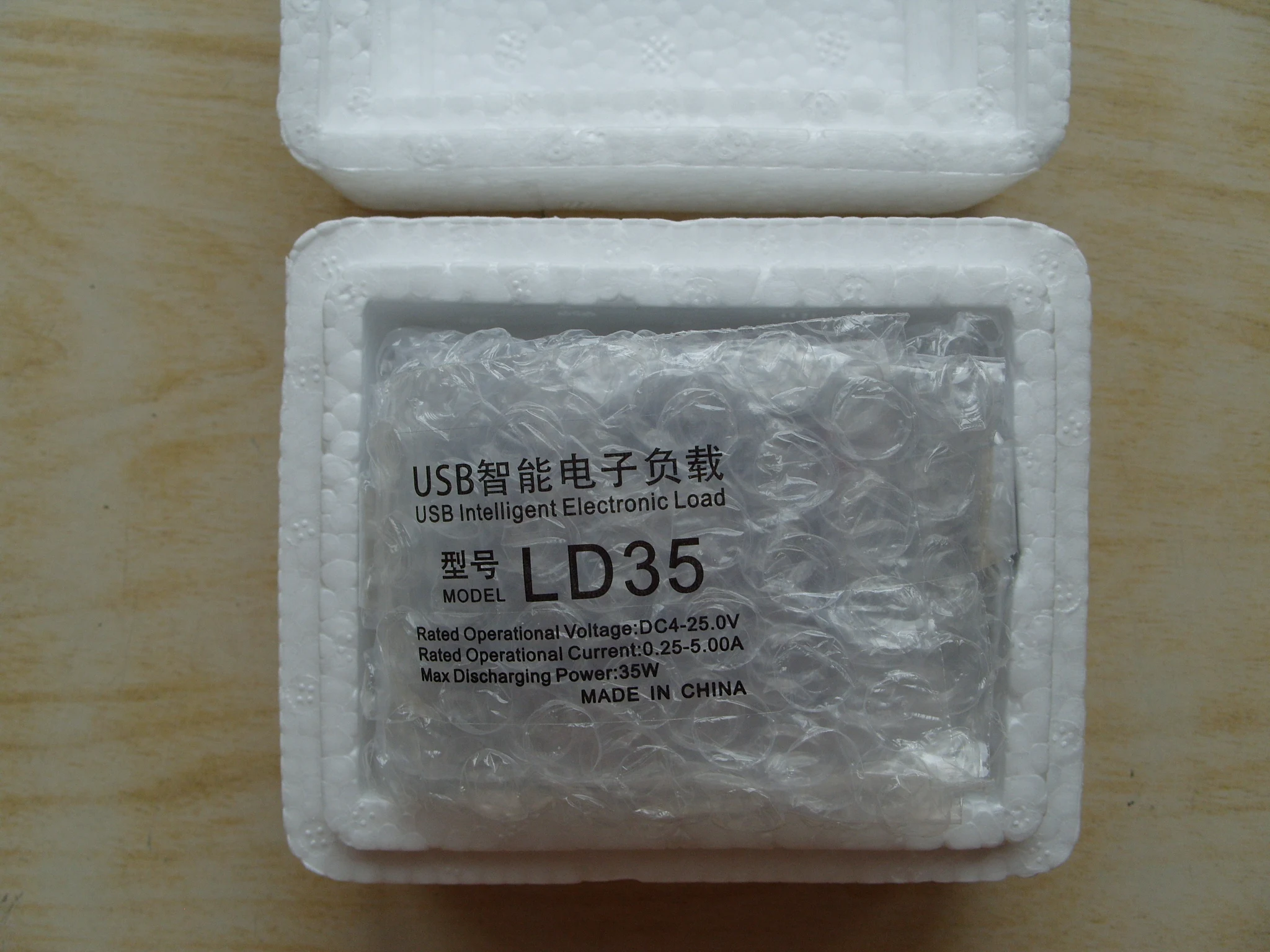

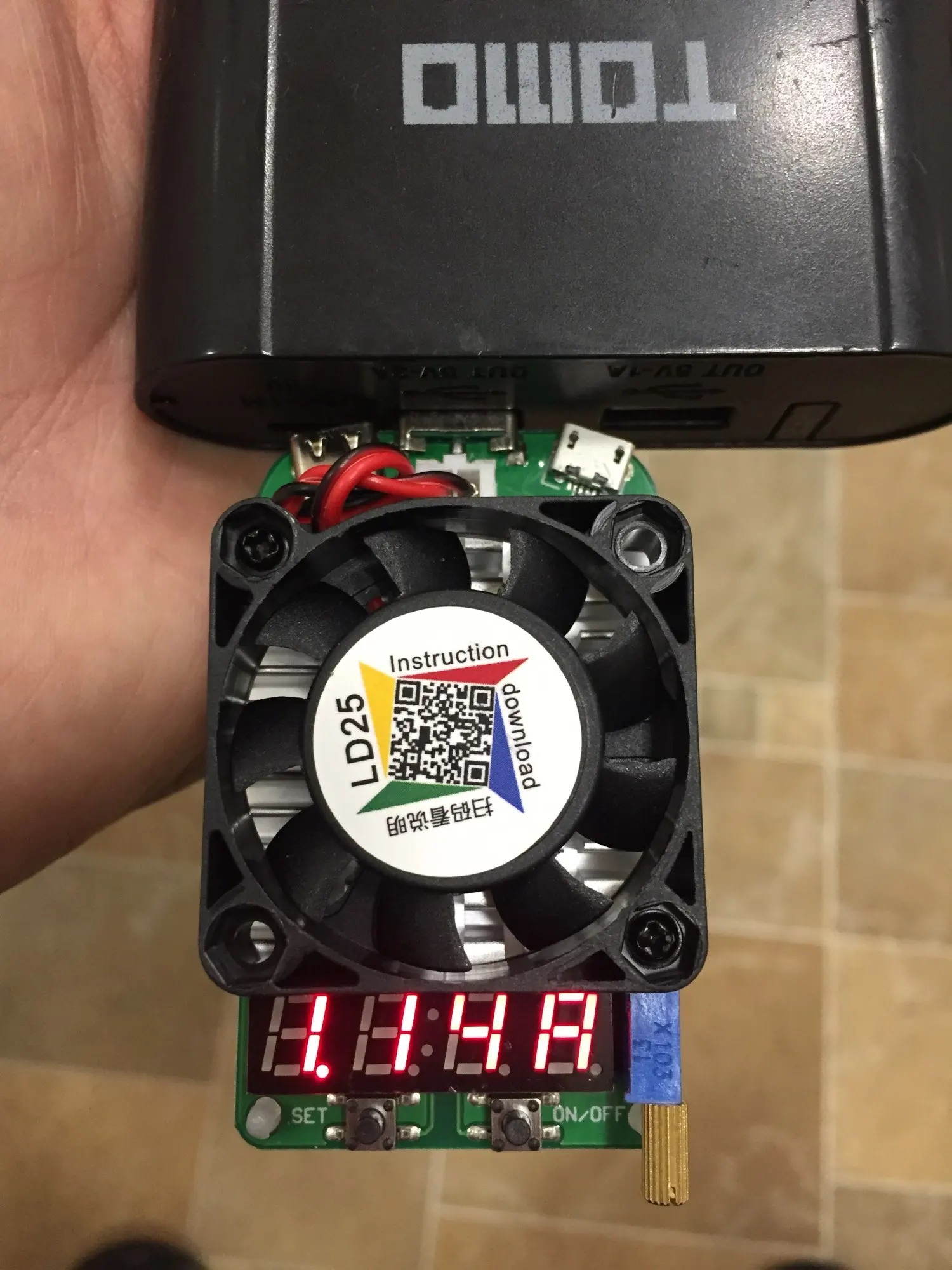

3. Отзывы покупателей

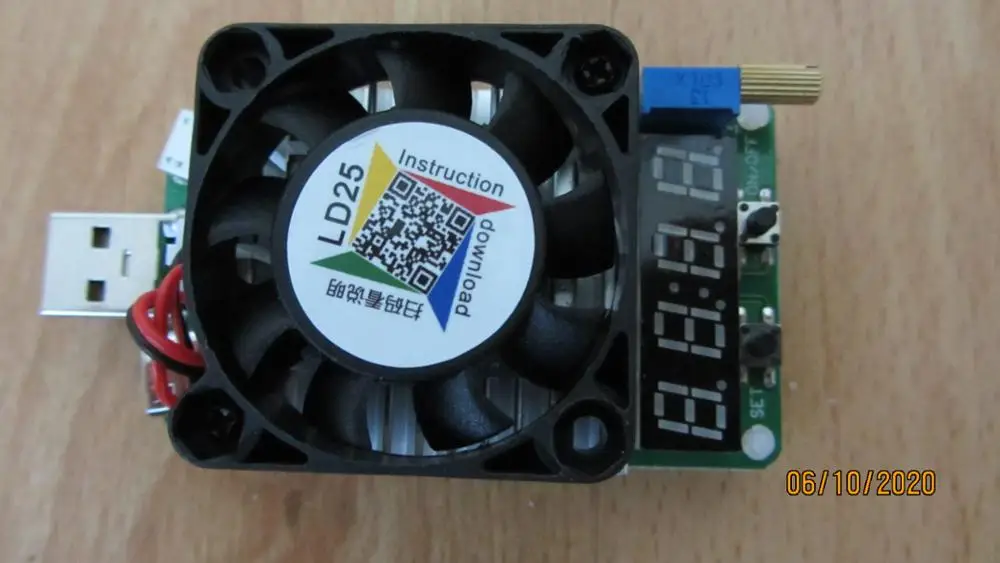

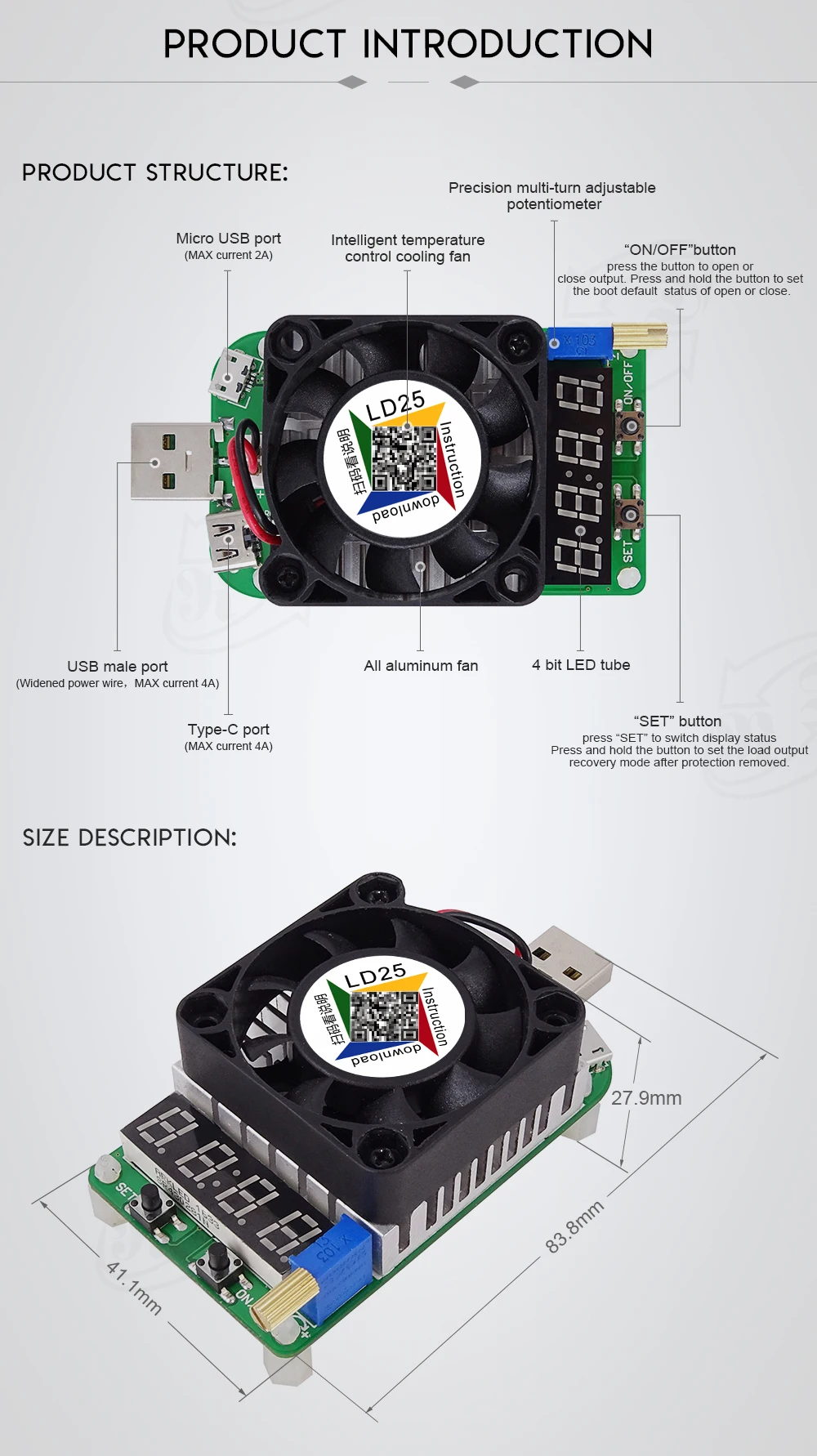

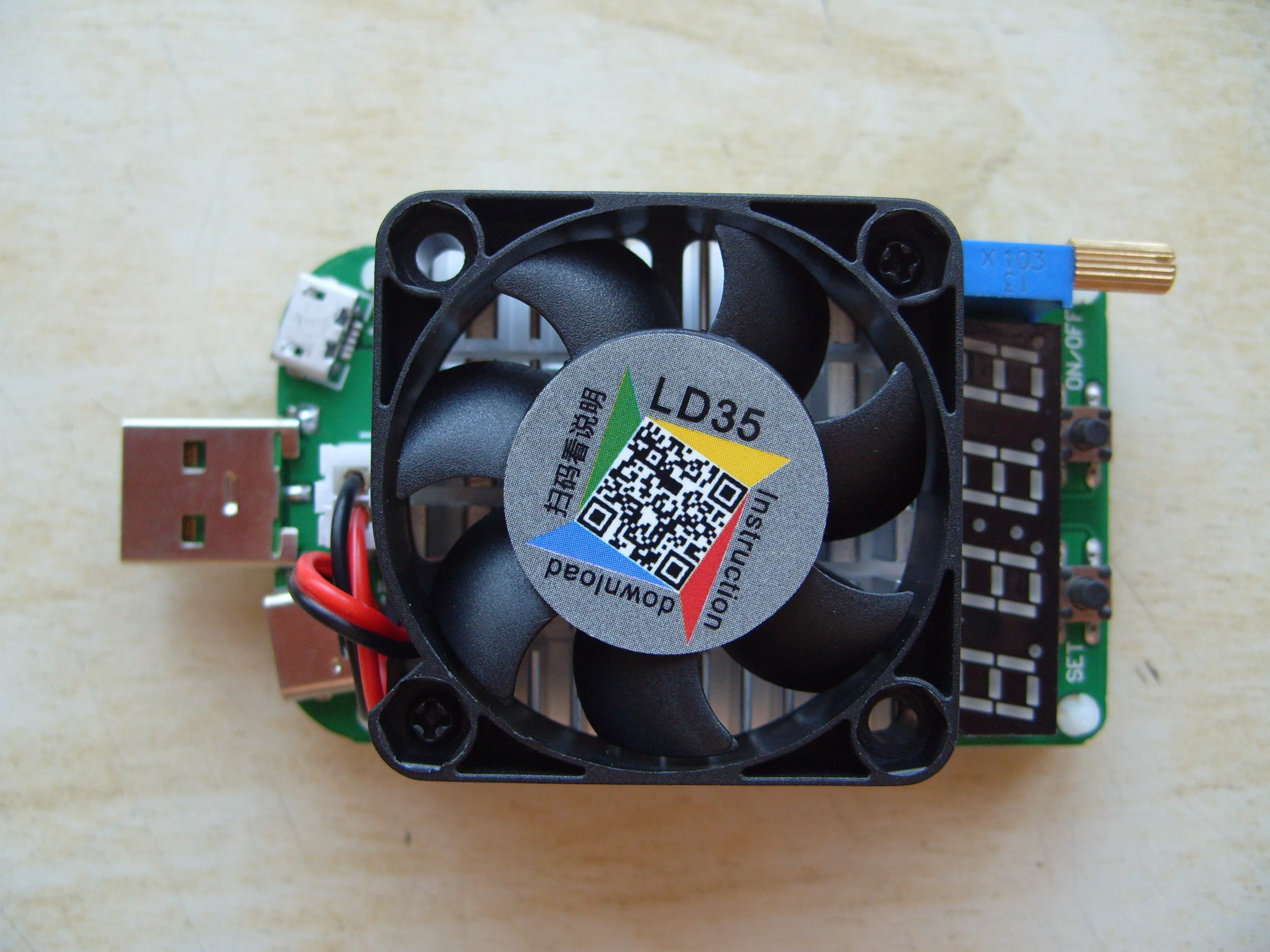

Структура продукта
А. Порт Micro USB: максимальный ток 2A
B. Usb-порт (расширенный провод питания, максимальный ток 4A)
C. Порт Type-C: максимальный ток 4A
D. Алюминиевый вентилятор
Е. Интеллектуальный вентилятор контроля температуры
F. 4 бит светодиодный трубки
G. Прецизионный мультициклический регулируемый потенциометр
H. Кнопка «SET»: нажмите «SET», чтобы переключить состояние дисплея, нажмите и удерживайте кнопку, чтобы установить выход нагрузкиВосстановлениеРежимПосле удаления защиты.
I. Кнопка «Вкл/Выкл»: Нажмите кнопку, чтобы открыть или закрыть выход. Нажмите и удерживайте кнопку, чтобы установить статус загрузки по умолчанию для открытия или закрытия

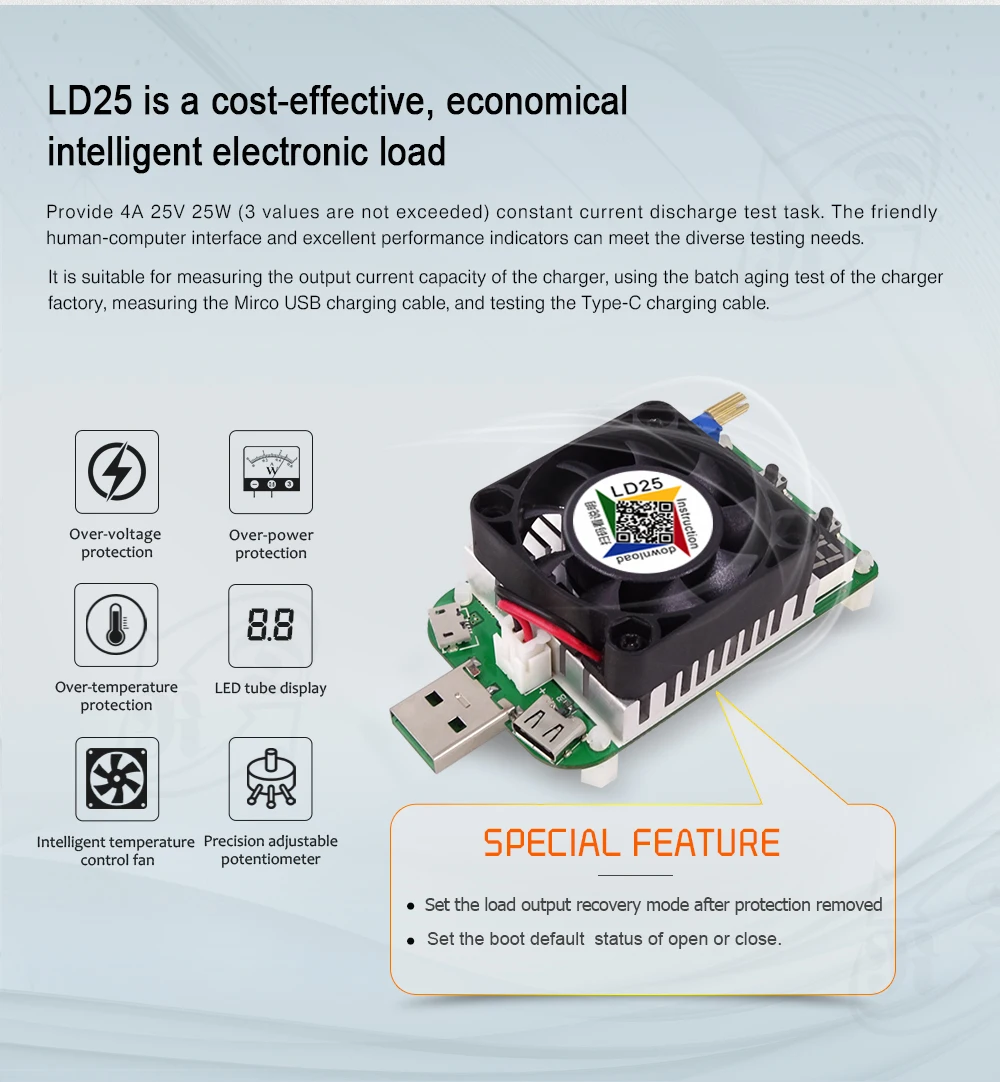

Введение функции:
A. Функция защиты:

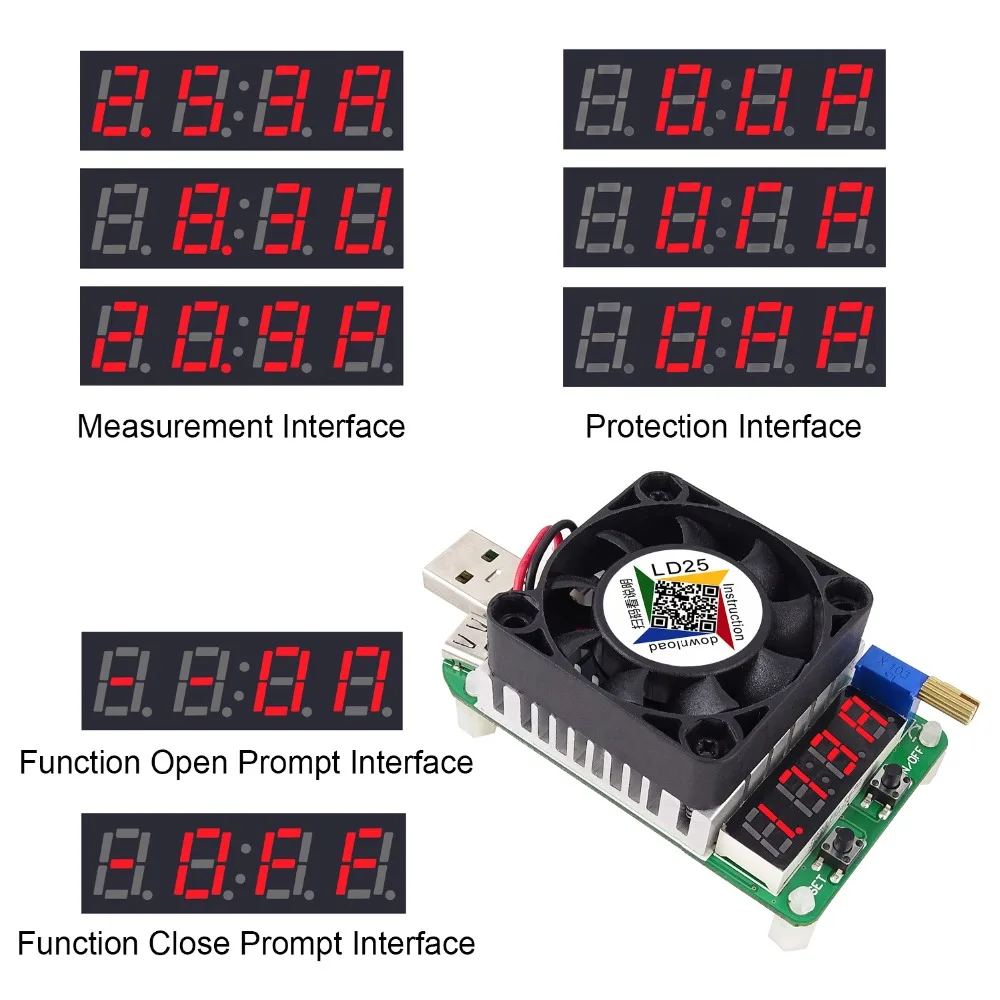

OVP (защита от перенапряжения): есть OVP при 25-30 в; Он будет поврежден постоянно более 30 в. На OVP, светодиодный показ OVP, как показано на рисунке 1)
OTP (защита от перегрева): температура нагрузки выше 80 ℃, светодиодный OTP, как показано на рисунке 2.
OPP (защита от превышения мощности): мощность составляет более 80 ℃, светодиодный дисплей OPP, как показано на рисунке 3.
B. Набор выходных данныхВосстановлениеРежимПосле ввода нагрузки статус защиты, ручной или автоматический
C. Просмотреть значение напряжения, значение тока и значение мощности нагрузки.
D. Интеллектуальный вентилятор контроля температуры. Когда ток превышает 2 А или температура превышает 40 ℃, вентилятор начнет работать.
E. Прецизионный мультициклический регулируемый потенциометр: вы можете точно настроить ток, до 0,01a. Поэтому вам не нужно регулировать большой ток ошибочно, чтобы повредить источник питания. Поэтому источник питания не будет поврежден из-за ошибочной регулировки
F. Вы можете установить статус загрузки по умолчанию, открыть или закрыть.

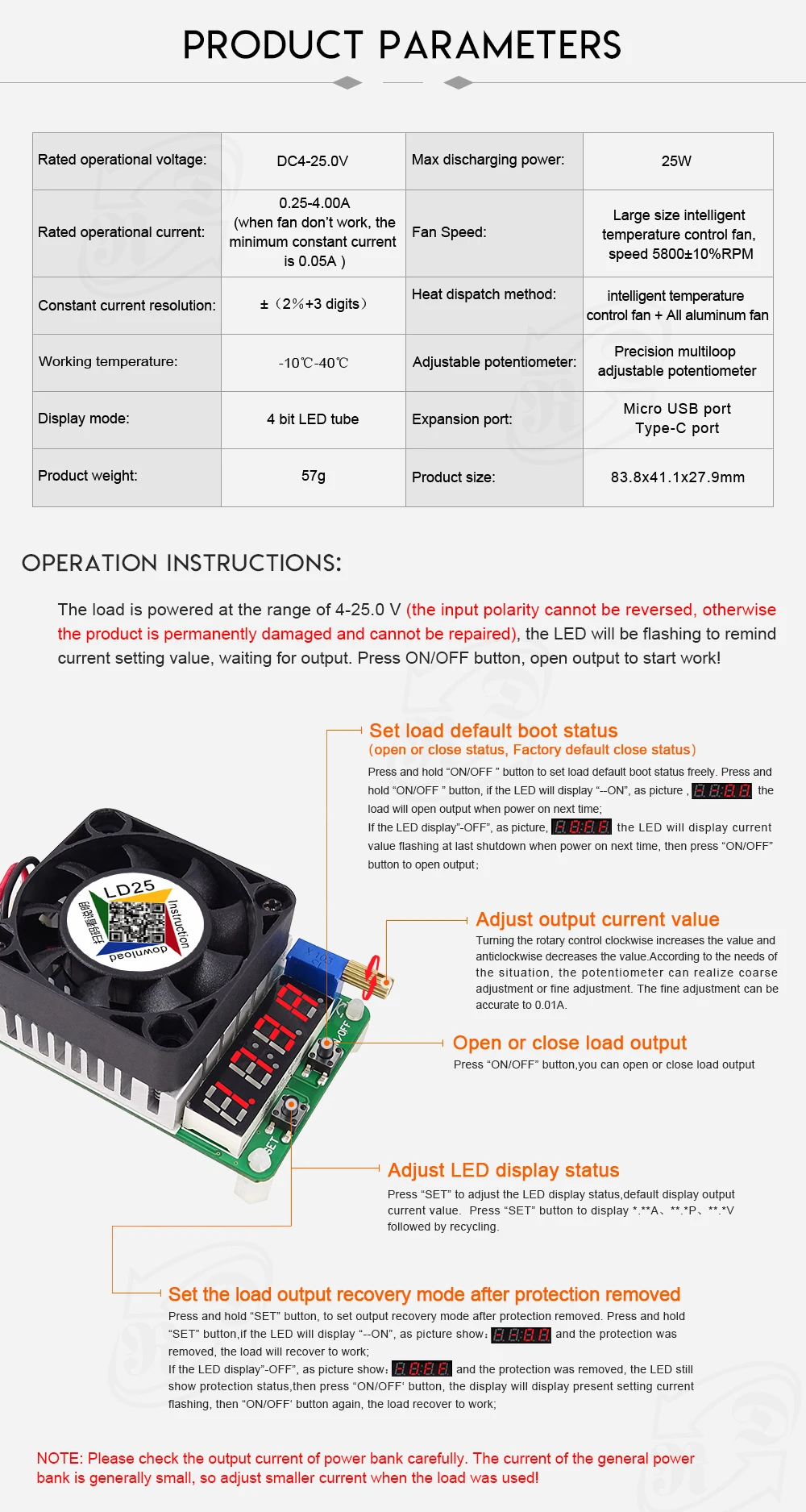

Инструкция по эксплуатации
Нагрузка работает в диапазоне 4-25,0 в (Входная полярность не может быть изменена, в противном случае продукт постоянно поврежден и не может быть отремонтирован), светодиодный индикатор будет мигать, чтобы напомнить значение настройки тока, ожидая выхода. Нажмите кнопку ВКЛ/ВЫКЛ, откройте выход, чтобы начать работу.
1. Отрегулируйте значение выходного тока.
Поворотное Управление по часовой стрелке увеличивает значение и против часовой стрелки уменьшает значение. В соответствии с потребностями ситуации потенциометр может осуществлять крупную регулировку или точную регулировку. Точная регулировка может быть точной до 0,01a.
2. Настраиваемый светодиодный дисплей
Нажмите «SET», чтобы настроить светодиодный статус дисплея, значение выходного тока по умолчанию. Нажмите кнопку «SET» для отображения *.** A, **.* P, **.* V с последующим переработкой.
3. Открыть или закрыть выход нагрузки
Нажмите кнопку «Вкл/Выкл», вы можете открыть или закрыть выход нагрузки
4. Установите статус загрузки по умолчанию (состояние открытия или закрытия, заводское состояние закрытия по умолчанию)
Нажмите и удерживайте кнопку «Вкл/Выкл», чтобы установить статус загрузки по умолчанию. Нажмите и удерживайте кнопку «Вкл/Выкл», если светодиодный индикатор будет отображаться «-- ON», как показано на рисунке 4, нагрузка откроет выход при включении питания в следующий раз; если светодиодный дисплей «-OFF», как показано на рисунке 5, светодиодный индикатор будет отображать текущее значение, мигание при последующем выключении при включении в следующий раз, Затем нажмите кнопку «Вкл/Выкл», чтобы открыть выход.
5, установите выход нагрузкиВосстановлениеРежимПосле удаления защиты.
Нажмите и удерживайте кнопку «SET», чтобы установить выходВосстановлениеРежимПосле удаления защиты. Нажмите и удерживайте кнопку «SET», если светодиодный индикатор будет отображаться «-- ON», как показано на рисунке 4, и защита была удалена, нагрузка восстановится для работы; если светодиодный дисплей «-OFF», как показано на рисунке 5, и защита была удалена, светодиодный индикатор все еще показывает статус защиты, затем нажмите кнопку «Вкл/Выкл», На дисплее будет отображаться Настройка мигающего тока, затем нажмите кнопку «Вкл/Выкл» снова, нагрузка восстановится для работы.
Примечание:Пожалуйста, внимательно проверьте выходной ток внешнего аккумулятора. Ток общего блока питания обычно небольшой, поэтому Отрегулируйте меньший ток при использовании нагрузки.

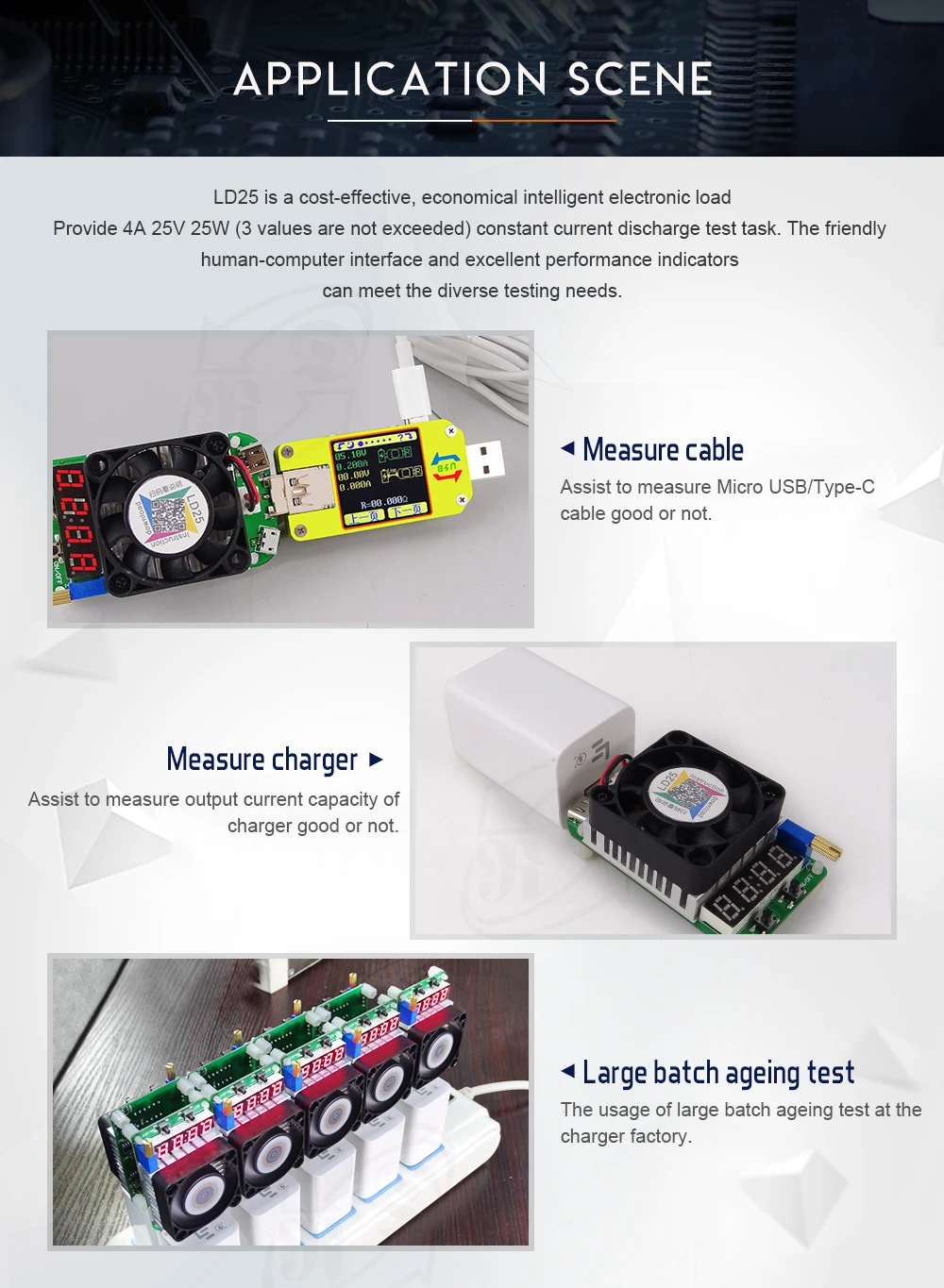

Применение
Помогает измерить кабель Micro USB хорошо или нет
Помогает измерить кабель типа C хорошо или нет

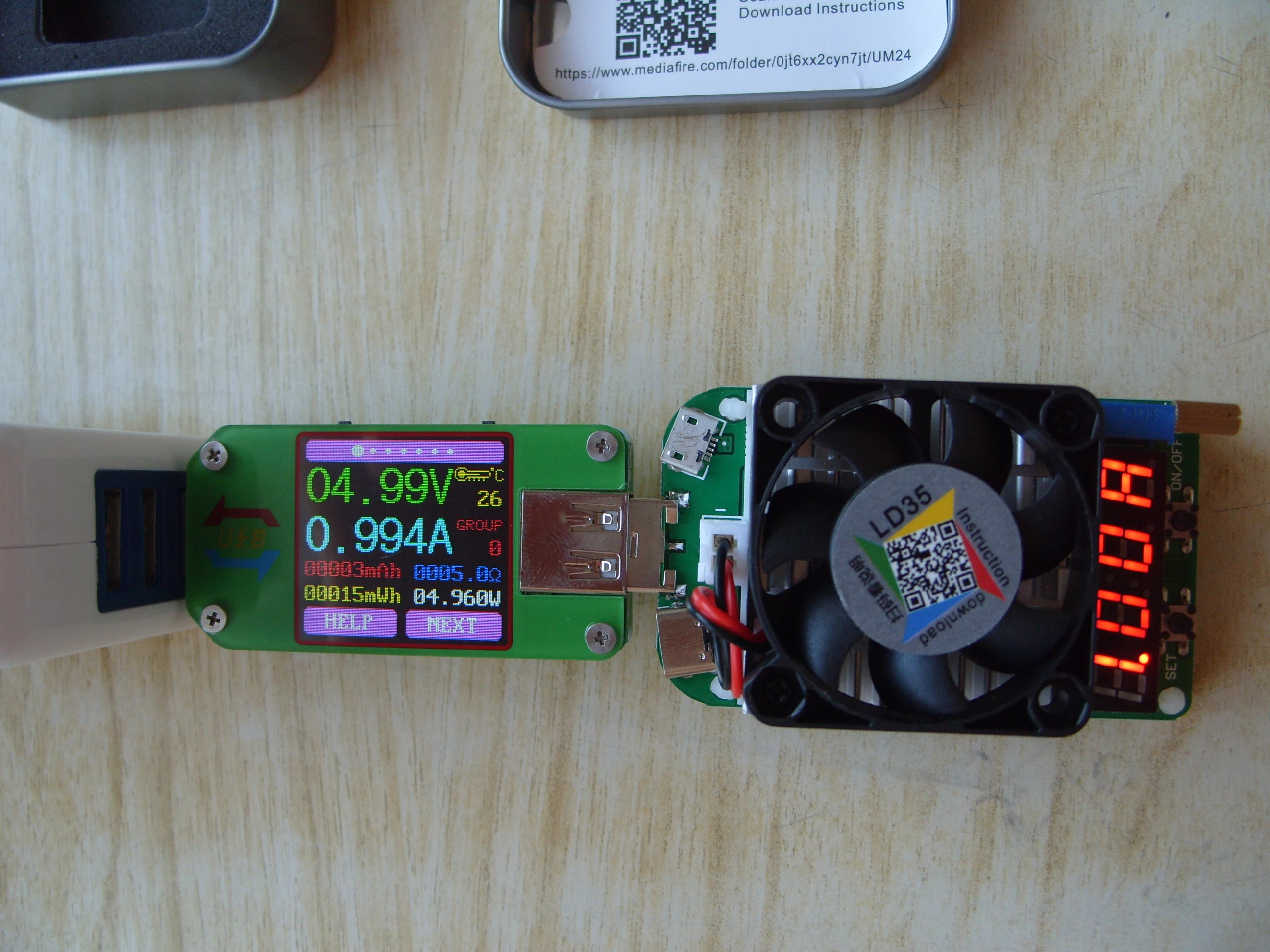

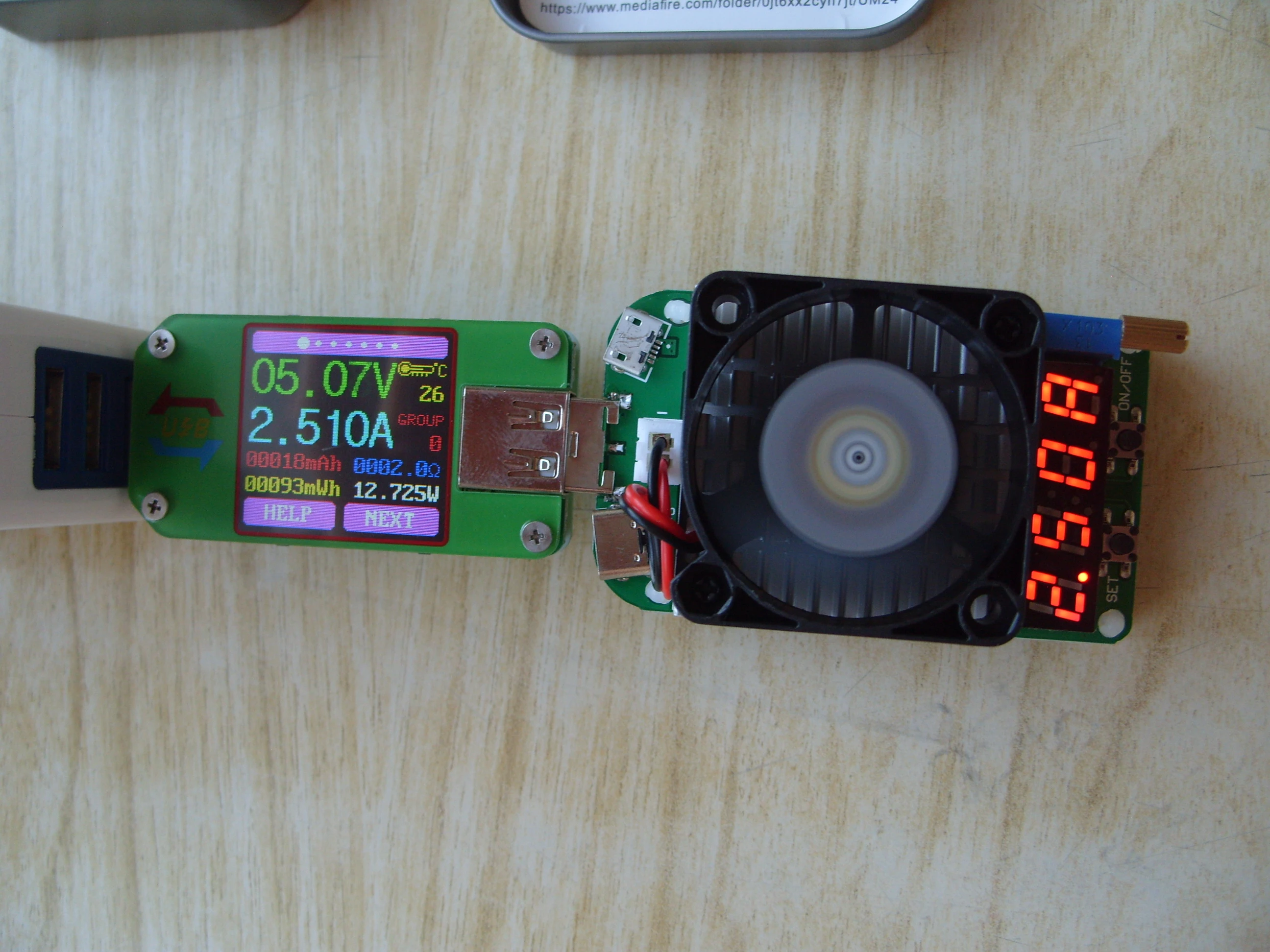

Помогает измерить выходную мощность зарядного устройства хорошо или нет
Использование больших партий испытаний на старение на зарядном заводе
