Последнее обновление: 15.09.2024
1. Обзор:
HP831-это небольшой генератор радиочастотных сигналов.
Модуль прост в использовании, ввод данных частоты через ключевое управление, и мгновенное обновление выходной частоты.
2. Применение продукта:
Генератор сигналов;
Инструмент для калибровки;
3. Таблица технических параметров:
ПРИМЕЧАНИЯ по изделию с серийным номером, единица измерения
1 диапазон сигнала 140 ~ 4400 МГц, рабочий цикл импульсного сигнала
2 амплитуда сигнала от-10 ° до 0 дБм
3. Диапазон времени подметания 10 мс ~ 10000 мс
4 рабочих напряжения 7 ~ 12 В постоянного тока
5 рабочих тока <50 мА
Длина X Ширина X высота, 6 размеров 57*45*20 мм
4, описание интерфейса и связанные с ним операции
Интерфейс P1 (источник питания)
VDD: источник питания (7 ~ 12 В)
GND: блок питания с отрицательным полюсом
Интерфейсный выход сигнала P5 1 (RP SMA KE KHD наружное отверстие для винта)
Интерфейсный выход сигнала P6 2 (RP SMA KE KHD наружное отверстие для винта)
5, описание ключа
Веселье: (Выберите место установки данных) или (нажмите и удерживайте нажатой, чтобы сохранить функцию настройки параметров).
Вверх: на страничке.
Внизу: на следующем сайте.
Добавить: добавляется к клавише.
SUB: само-сокращение.
6. Интерфейс и описание работы:

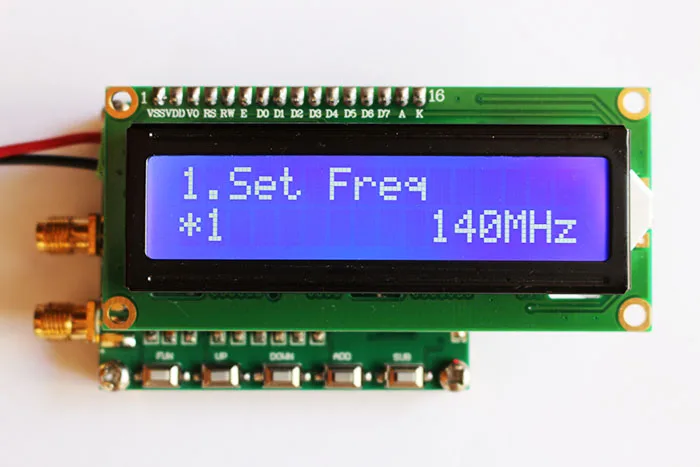

6. Частота настройки
Дисплей интерфейса, шрифты:
Первая строка «1.Set Freq»
Вторая линия «* 1 150 МГц»
Клавиша:
Веселье: функциональная клавиша; (Выберите местоположение работы данных) или (нажмите и удерживайте нажатой, чтобы сохранить функцию настройки параметров).
Добавить: самодобавленная клавиша;
SUB: саморегулирующийся ключ

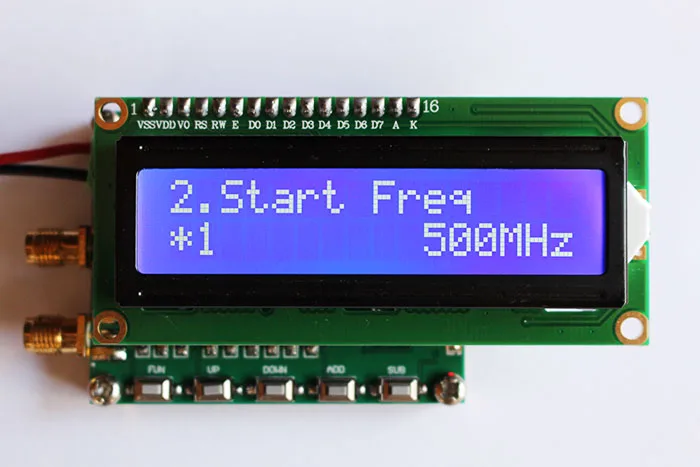

6,1. Настройка запуска частоты сканирования
Дисплей интерфейса, шрифты:
Первая линия «2. Запуск Freq»
Вторая линия «* 1 150 МГц»
Клавиша:
Веселье: функциональная клавиша; (Выберите местоположение работы данных) или (нажмите и удерживайте нажатой, чтобы сохранить функцию настройки параметров).
Добавить: самодобавленная клавиша;
SUB: саморегулирующийся ключ

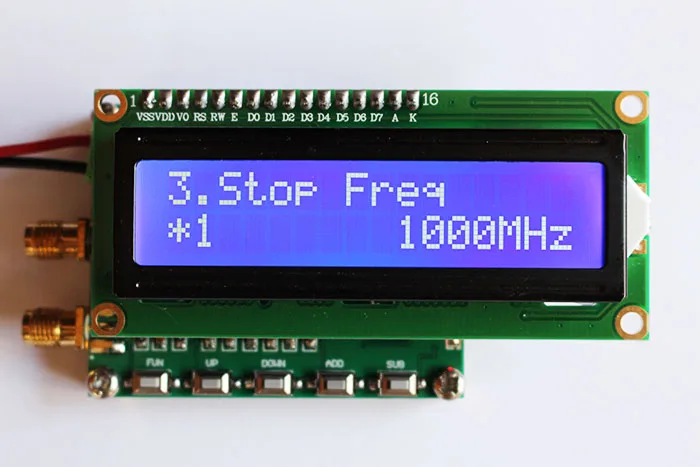

6,2. Установка стоп-сигнал частоты сканирования
Дисплей интерфейса, шрифты:
Первая линия «3.Stop Freq»
Вторая линия «* 1 550 мгц»
Клавиша:
Веселье: функциональная клавиша; (Выберите местоположение работы данных) или (нажмите и удерживайте нажатой, чтобы сохранить функцию настройки параметров).
Добавить: самодобавленная клавиша;
SUB: саморегулирующийся ключ

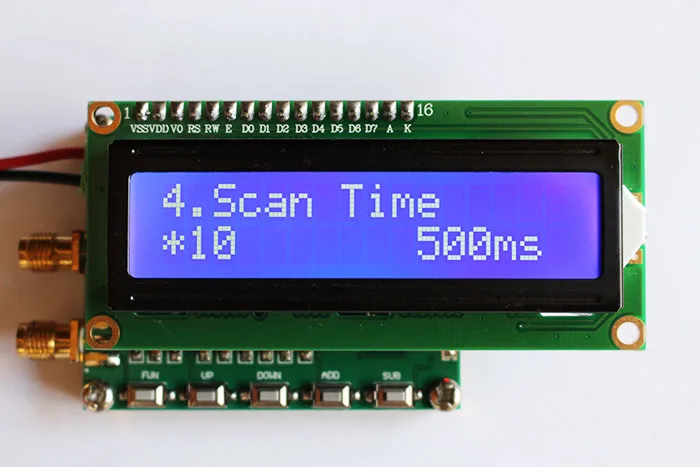

6,3. Установка времени, используемого для сканирования
Дисплей интерфейса, шрифты:
Первая строка «4. Время сканирования»
Вторая линия «* 1 150 ms»
Клавиша:
Веселье: функциональная клавиша; (Выберите местоположение работы данных) или (нажмите и удерживайте нажатой, чтобы сохранить функцию настройки параметров).
Добавить: самодобавленная клавиша;
SUB: саморегулирующийся ключ

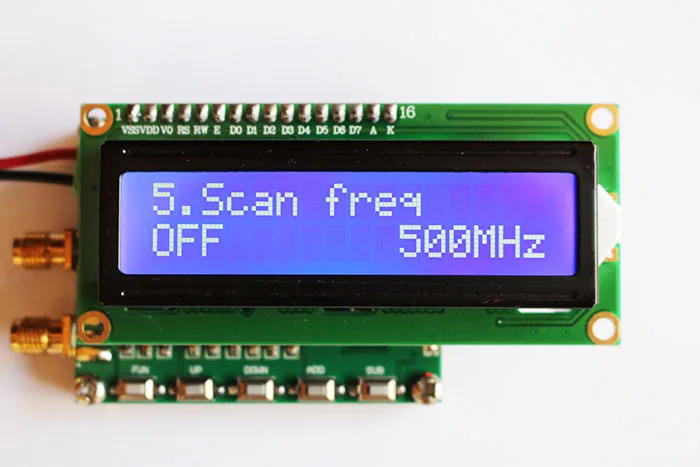

6,4. Частота управления и сканирования дисплея
Дисплей интерфейса, шрифты:
Первая линия "4.Scan Freq"
Вторая линия «OFF 150 МГц»
Клавиша:
Веселье: функциональная клавиша, (запуск/остановка) сканирование частоты
