Последнее обновление: 10.03.2022
Кодовый декодер Morse, кодировщик 54 Ярда, код Морзе, тренер CW
0 Отзывов
0 Заказов
3 027,65₽
1. Кодовый модуль кодового декодера Мура.
Два. Применение продукта:
Изучение кода Морзе;
Декодирование кода Морзе;
Код Морзе;
Три. Таблица технических параметров:
Примечания к единицам параметров проекта серийного номера
1 рабочее напряжение 7 ~ 12 В постоянного тока
2. Рабочий ток <50 мА
3 размера 65*45*20 мм Длина X Ширина X высота

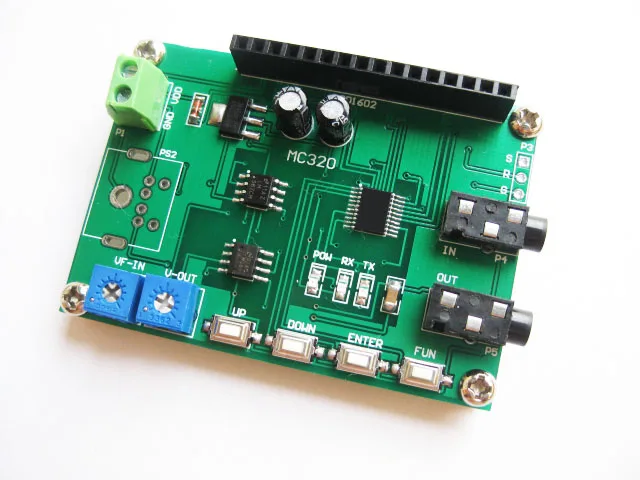

4. Интерфейс модуля:
(1) интерфейс P1:
VDD: катодный интерфейс питания.
GND: интерфейс заземления питания.
(2) интерфейс входного сигнала J1: интерфейс аудиовхода 3,5 мм.
(3) Интерфейс выхода сигнала J2: Это интерфейс аудиовыхода 3,5 мм.
Отрегулируйте вход (диапазон 700 Гц ~ 3000 Гц) с помощью потенциометра VF-IN.
Регулируйте громкость выходного сигнала с помощью потенциометра V-OUT.
Четыре. Отображение интерфейса и описание работы:
(1) Описание ключа:
UP: добавляется к ключу.
Вниз: самоуменьшающийся.
Введите: Очистить/излучать сигнал.
Весело: прием сигнала/Отправка выбор сигнала.

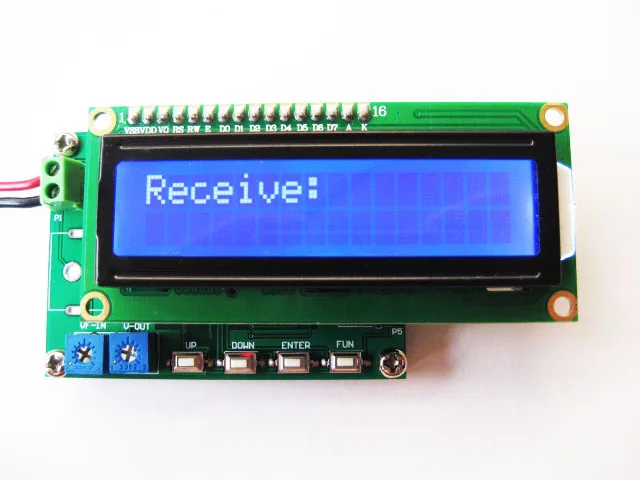

4,1. Получить код CW
Шрифт дисплея интерфейса:
Первая строка «получение»:
Вторая линия ""
Ключевая операция:
UP: не использовался;
Пух: не использовался;
Введите: Прозрачный экран
Весело: Установите изменения (получите код CW/отправьте код CW)
Примечание: полученный код CW отображается во второй строке.

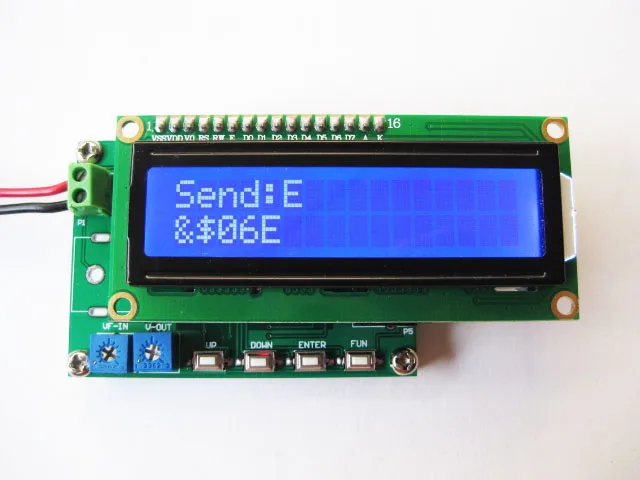

4,2. Отправить код CW
Шрифт дисплея интерфейса:
Первая строка «Отправка: 5»
Вторая линия "5645"
Ключевая операция:
UP: Самостоятельная кнопка;
Вниз: самовосстанавливающаяся кнопка;
Введите: издает выбранный код CW
Весело: Установите изменения (получите код CW/отправьте код CW)
Примечание: код CW отображается во второй строке.
Код Морзе
Введение: телеграмма была впервые изобретена Морзе Америки в 1844 году, так что она также называется Морзе код.
Он состоит из двух основных сигналов и Различных интервалов: коротких точечных сигналов "*", "Di" и "one".
Длительный сигнал "-", читайте "ответ" (Da).
Интервал времени: падение, 1т; Ответ, 3Т; Тиковая комната, 1т; Алфавит, 3Т; Слово, 5Т (настройка времени t).
Примечание: * представляет собой короткий номер сообщения,-длинный сигнал

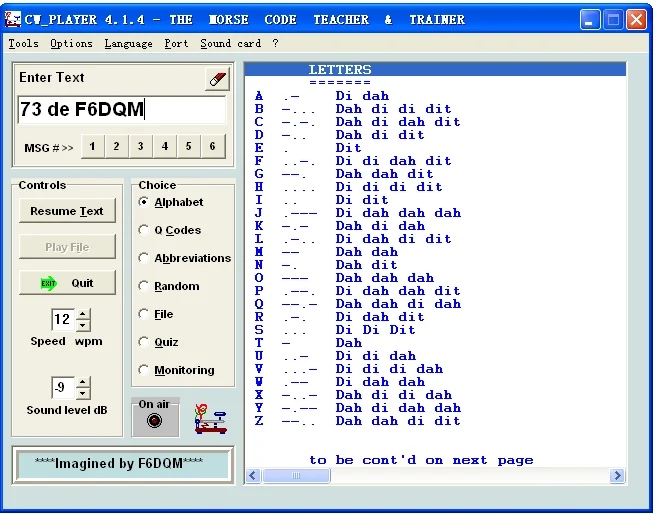

Программное обеспечение:
