Фрезерный станок для гравировального станка с ЧПУ 3040, 3 оси, 4, 5, колонкового типа

Ссылка-это многомодельный продукт. Пожалуйста, выберите нужную вам модель;

Если детали являются неполными или не соответствуют модели, которую вы приобрели, пожалуйста, используйте руководство в натуральной форме, спасибо!

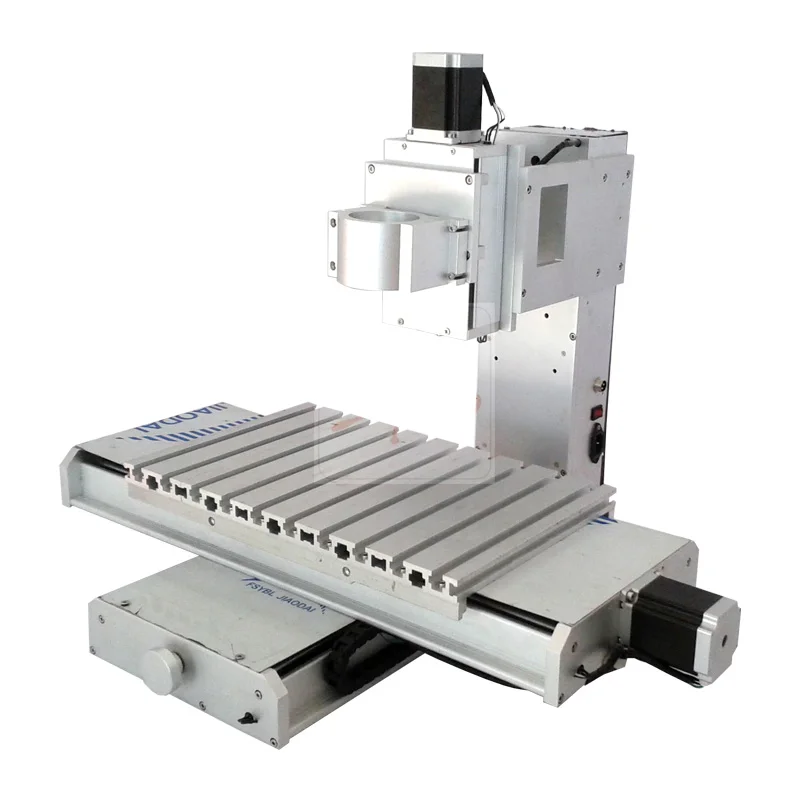

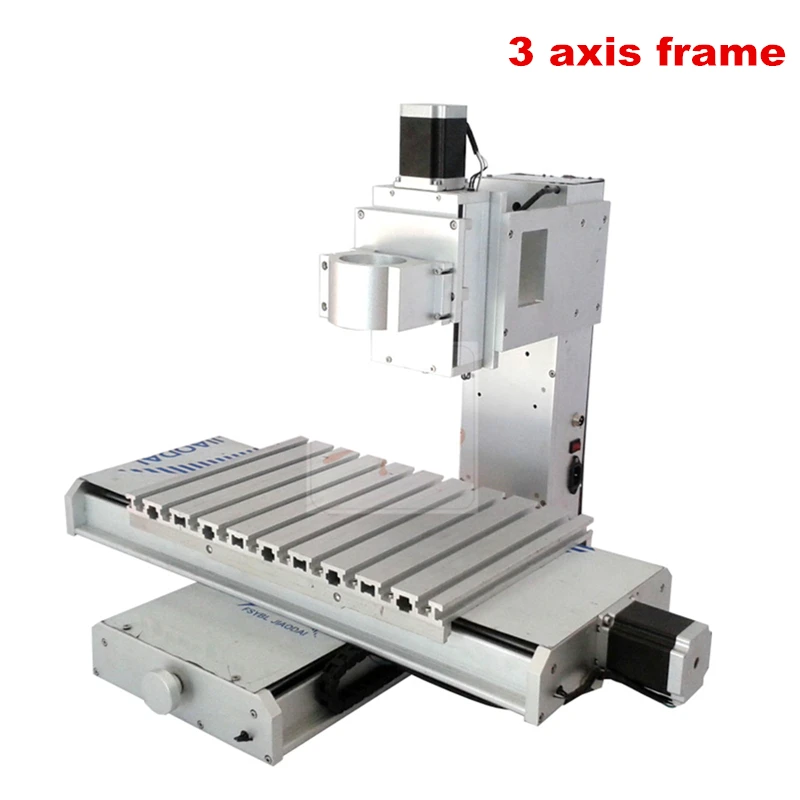

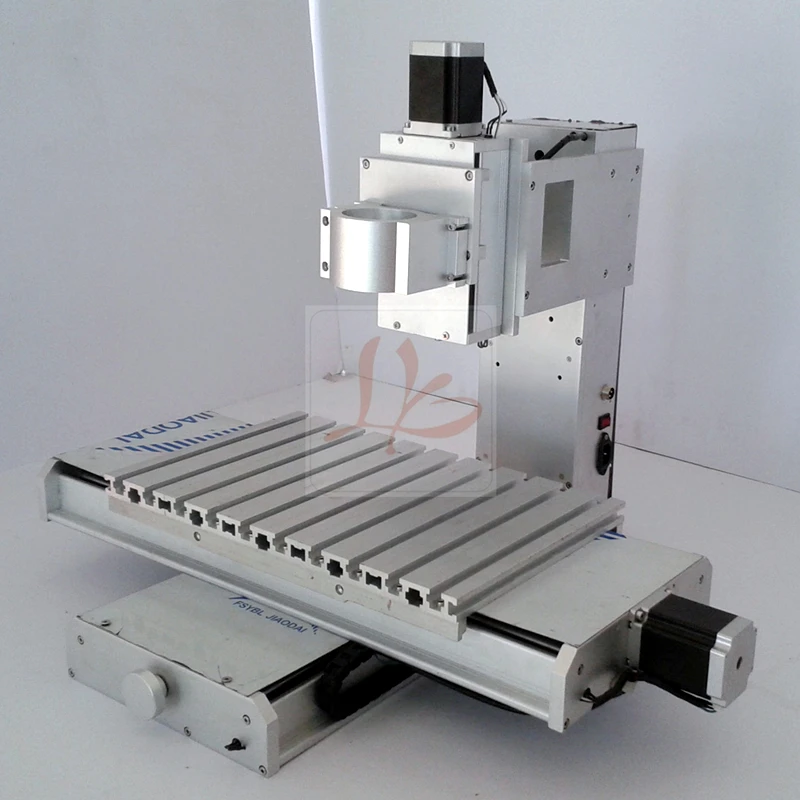

3 оси ЧПУ кадр ------- без 4th оси, без 5th оси, около 75 кг

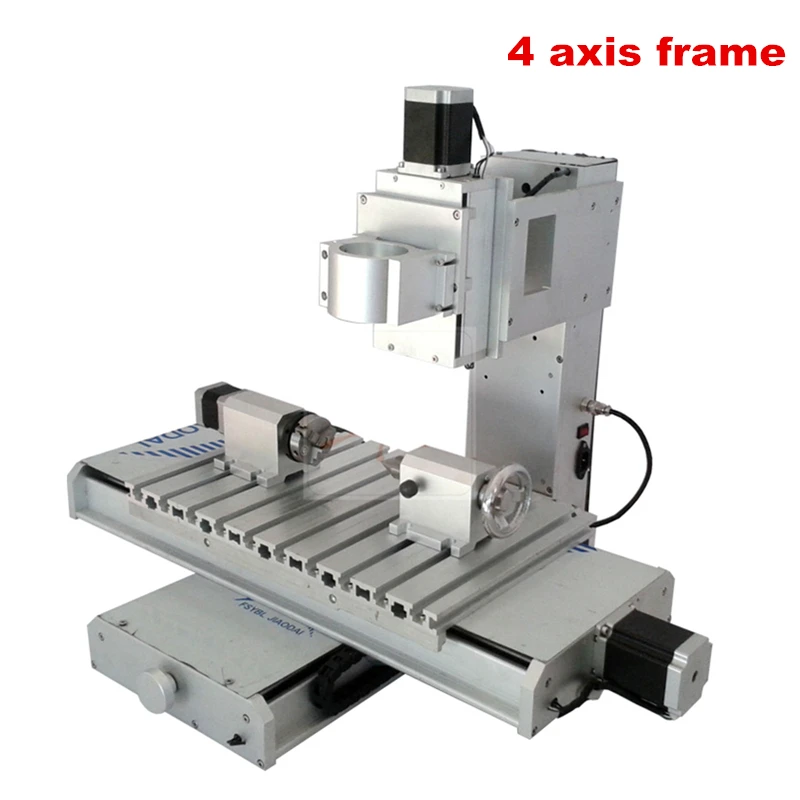

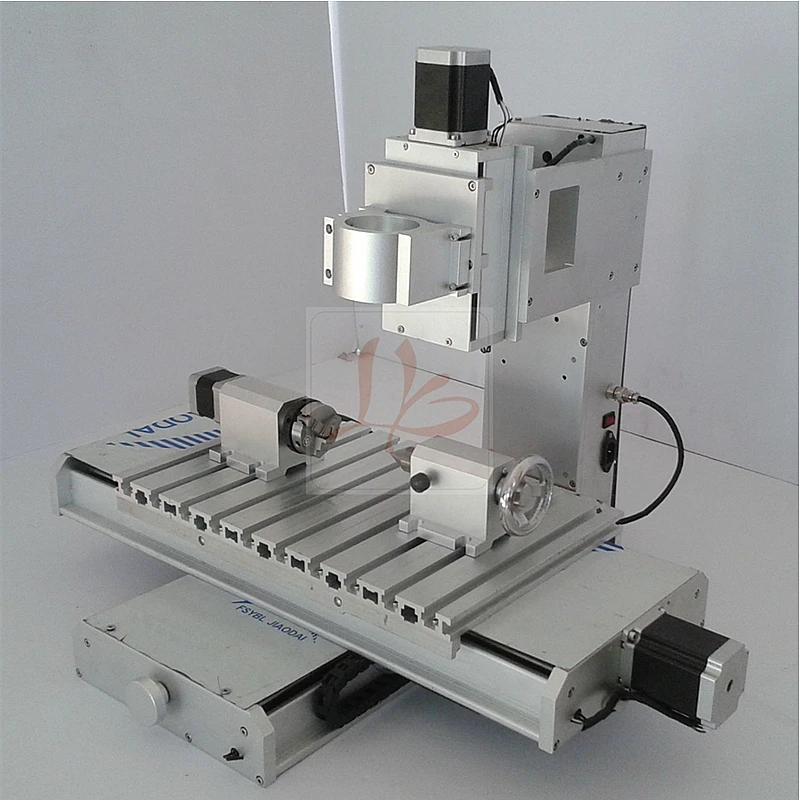

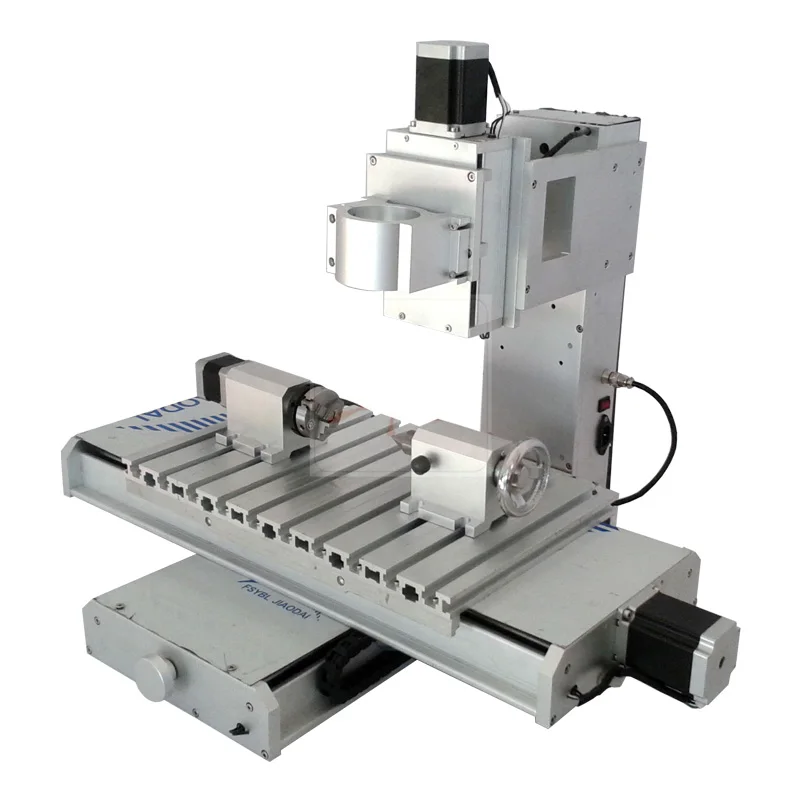

4 оси ЧПУ кадр ------- с 4th оси, но без 5th оси, около 80 кг

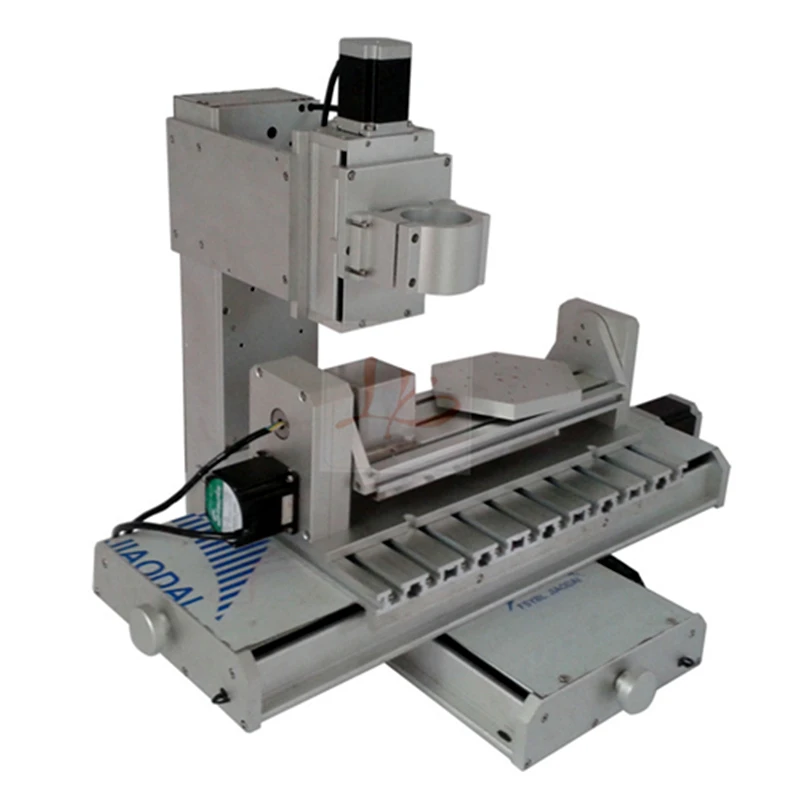

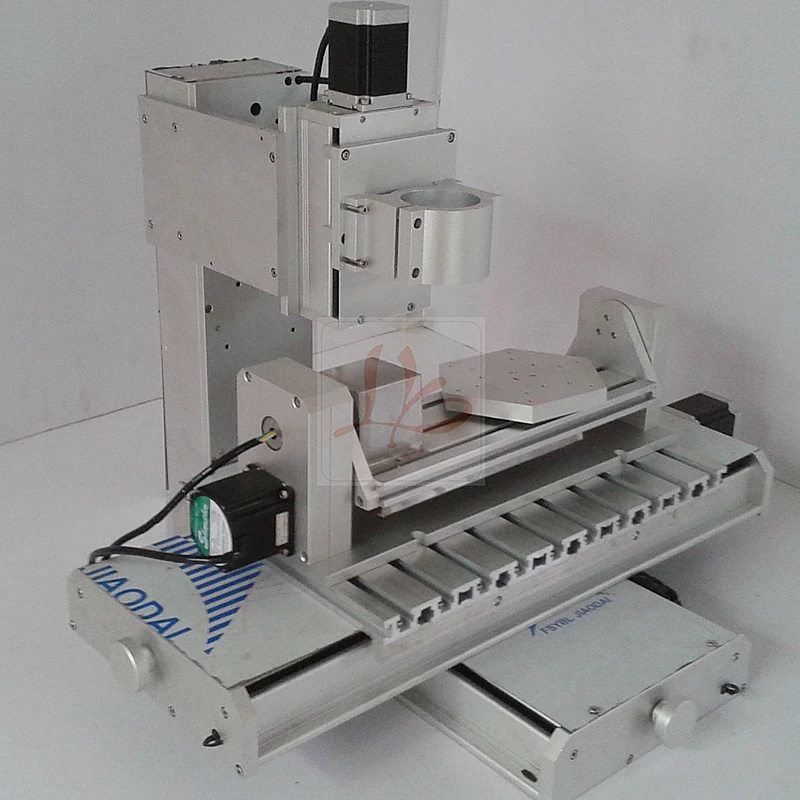

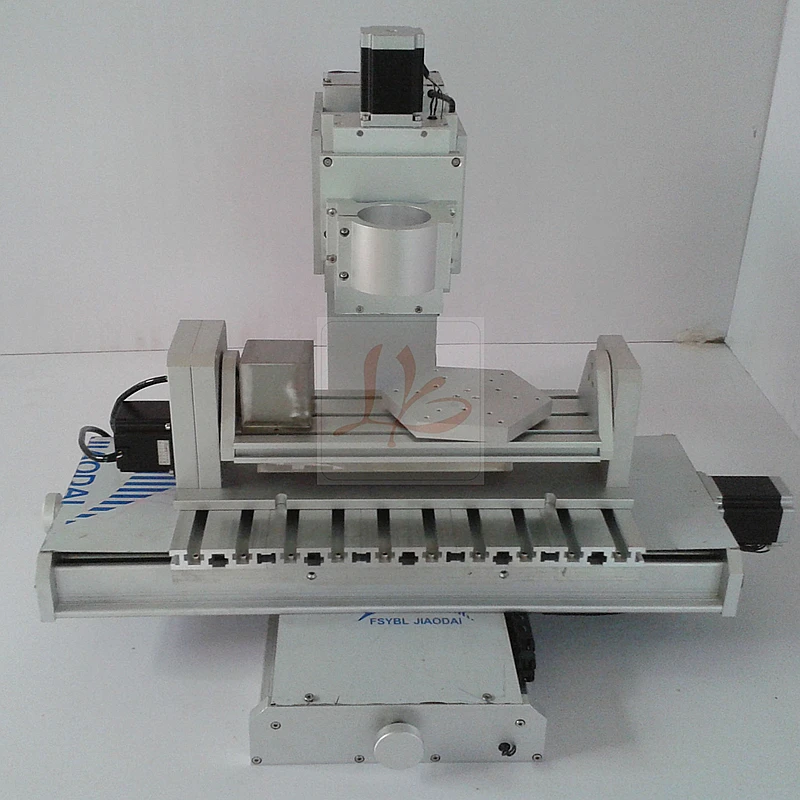

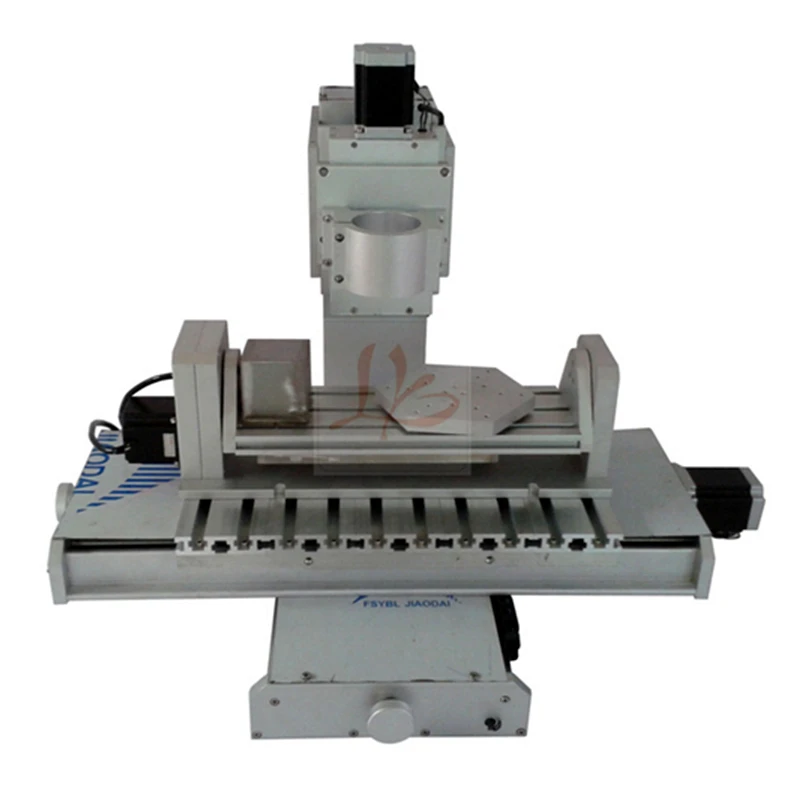

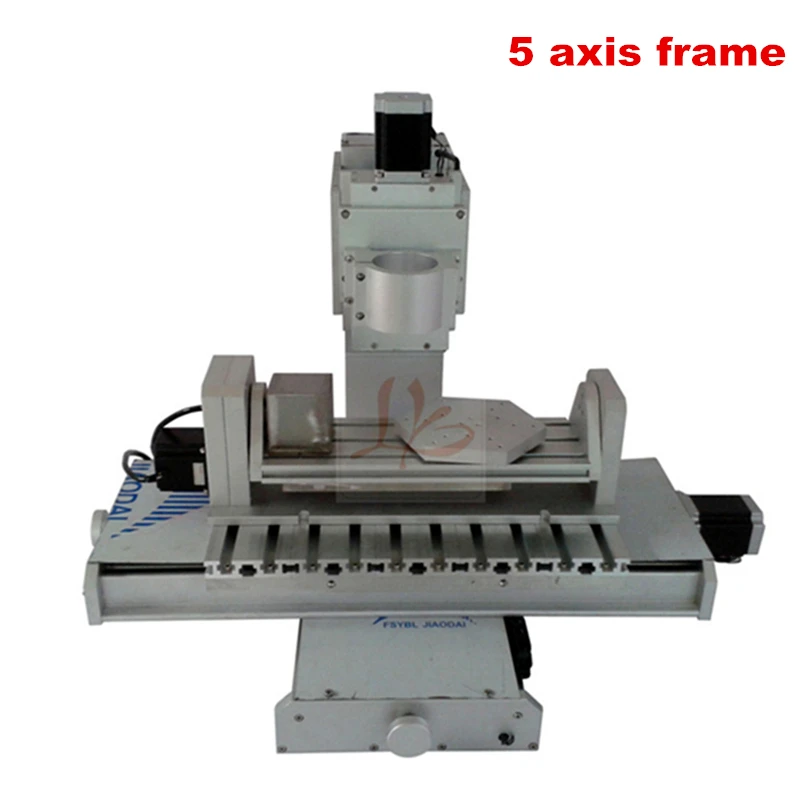

5 оси ЧПУ кадр ------- без 4th оси, с 5th оси, около 85 кг

1: высокий внешний вид размер 520*660 * длина ширина 580 (мм)

2: эффективный ход 300*400 * (150) (мм)

3: 1605 точный шариковый винт

4: XY направляющий диаметр 20 плюс твердый хром. Z-axis направляющий вал диаметром 16 и твердым хромированным валом

5: XYZ3 вал 57*78 шаговый 250 унций/дюйм (2,2 Н/см)

6: повторная точность позиционирования 0,01 мм, точность 0,02 мм

7: скорость обработки 0-4000 мм/мин

8: Максимальная нагрузка на стол 50 кг

9: задняя дверь из нержавеющей стали

14: 4-осевой 5-осевой шаговый 57*56, коэффициент передачи 1: 6

Электрические свойства (температура окружающей среды Tj = 25 ℃, когда):

Входная мощность: 220 В или 110 В переменного тока

Шаговый рабочего вала: 200 импульсов/360 ° full шаговый привод импульсов 40 / 1 мм

Привод: 2 Фаза 3.5A езды на автомобиле.

Вес: около 75 ~ 85 кг.
