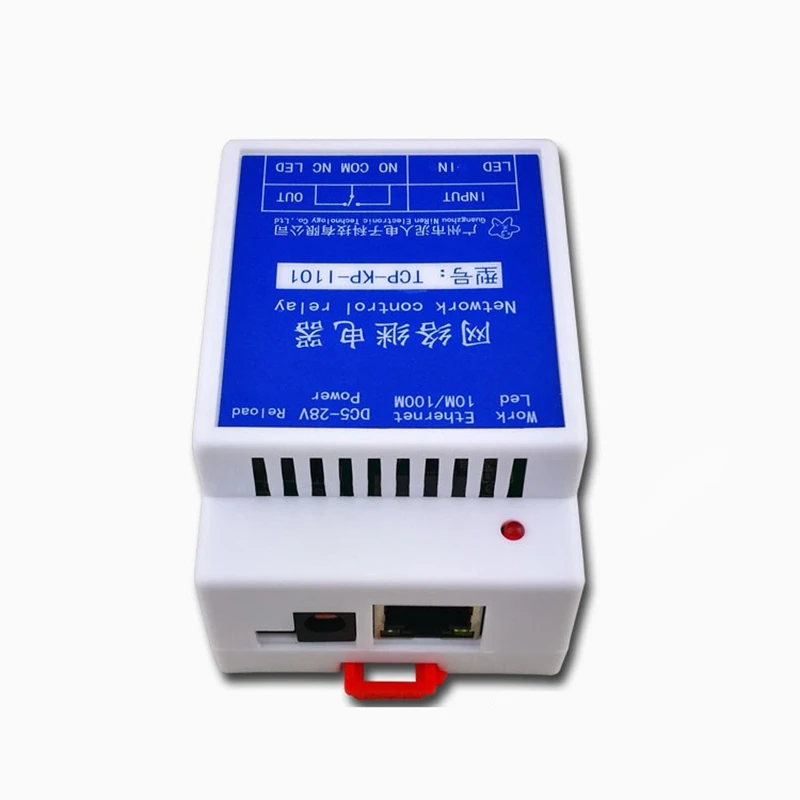

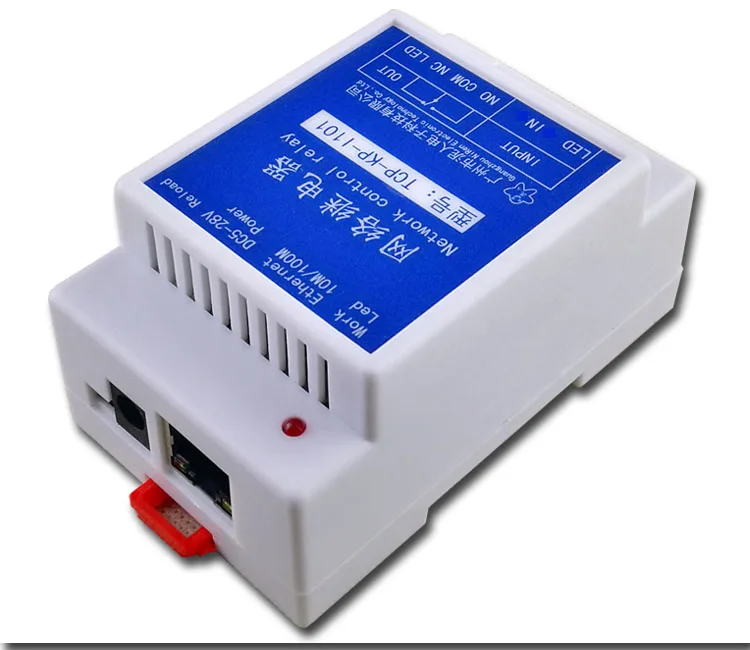

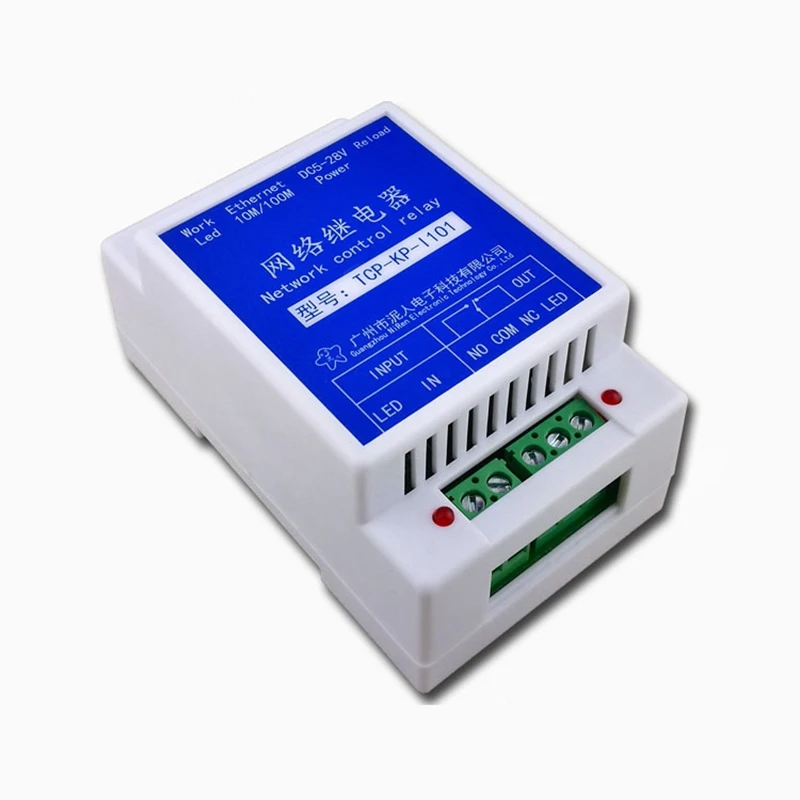

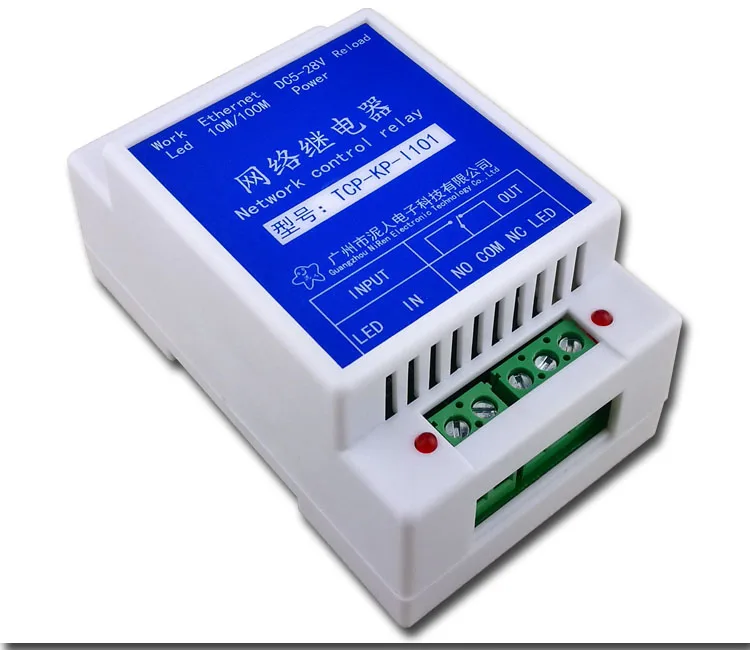

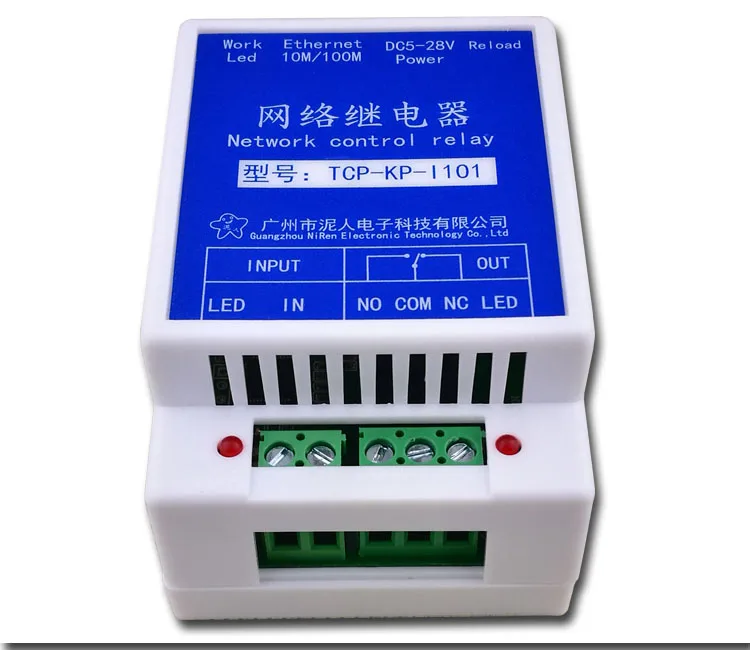

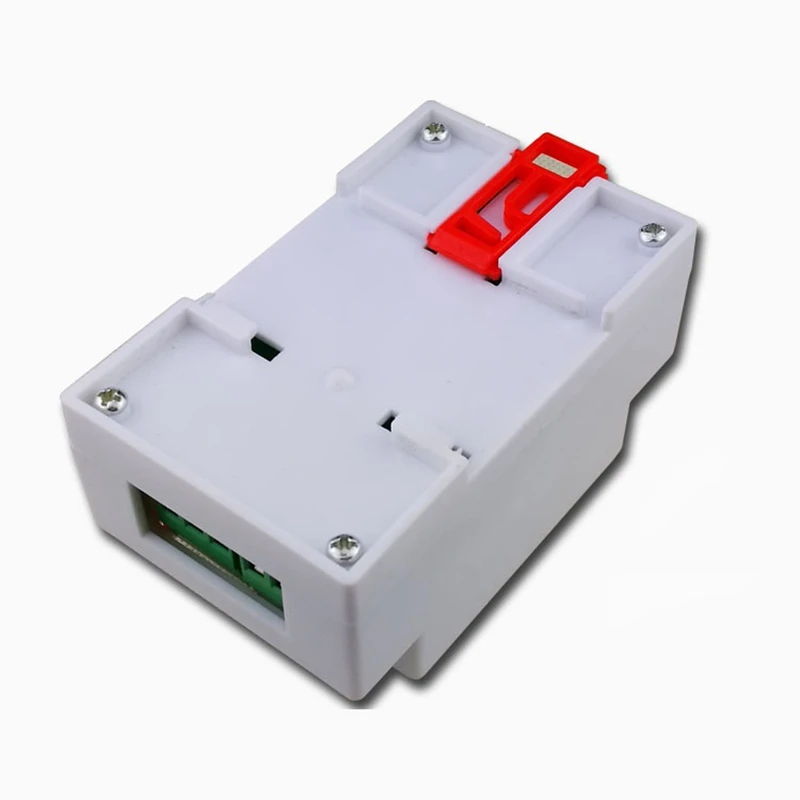

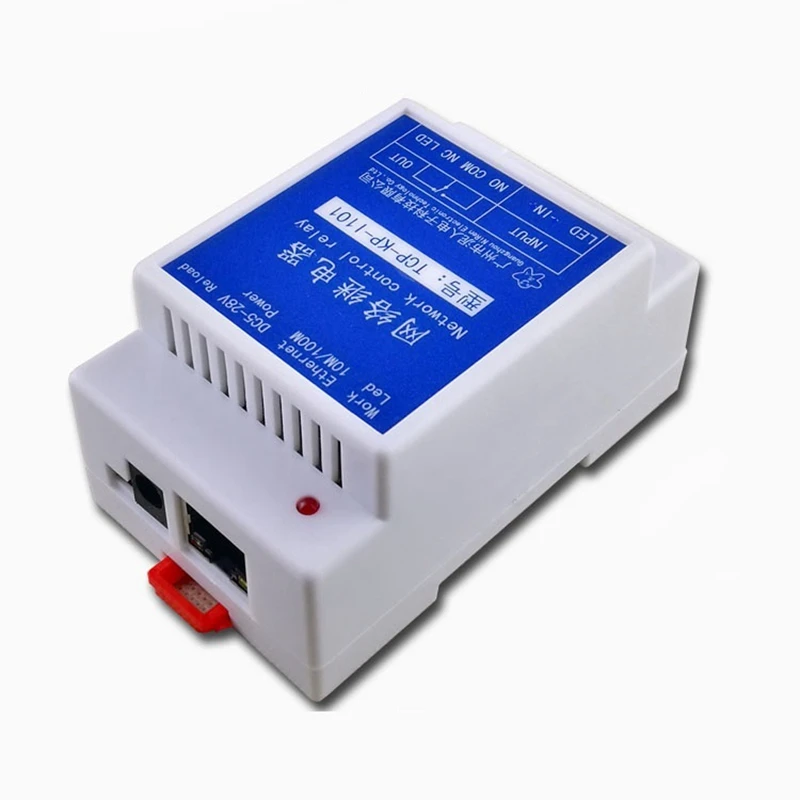

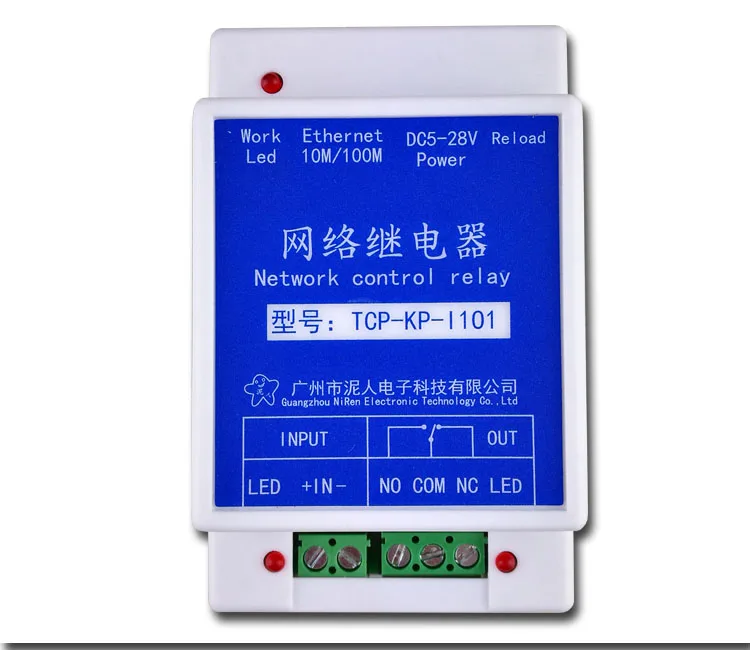

Промышленный сетевой релейный модуль класса 1, реле Ethernet, удаленный сетевой коммутатор, 1-полосный изолированный вход

Специальная функция

1. Реле управления в реальном времени, скорость отклика КОМАНДЫ БЫСТРАЯ;

2. Контроль задержки реле, точная задержка, максимальная поддержка 99999 секунд задержки;

3. Статус реле поддерживает Энергосбережение и восстановление включения питания;

4. Входная и выходная связь поддерживает связь в режиме реального времени, связь с бегом и связь с контактами;

5. Статус входного интерфейса поддерживает пассивное чтение инструкций и активную загрузку времени;

6. Сеть поддерживает четыре режима: TCP _ Server, TCP _ клиент, UDP, UDP _ Server:

7. Статический IP можно установить или получить автоматически через DHCP.

8. Поддержка 5 подключений в режиме TCP_Server;

9. Поддержка разрешения доменных имен DNS, возможность доступа к удаленному серверу:

10. Поддержка посылка регистрации сети для регистрации сервера и проверки подлинности;

11. Поддержка пакетов сердцебиения сети, сеть автоматически подключается при отсутствии ответа после таймаута;

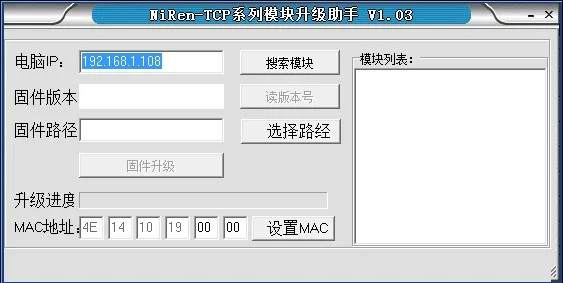

12. Прошивка устройства может быть обновлена через сеть, а Кастомизация может быть выполнена без возврата на завод;

13. С помощью заводской кнопки сброса параметры устройства восстанавливаются в заводское состояние одной кнопкой;

14. Параметр сохраняется после отключения питания. Не нужно сбрасывать после включения:

Вторичное развитие

Клиенты могут разработать собственное программное обеспечение для управления в соответствии с потребностями проекта, а технология Cuiren предоставляет соответствующие вторичные разработки.

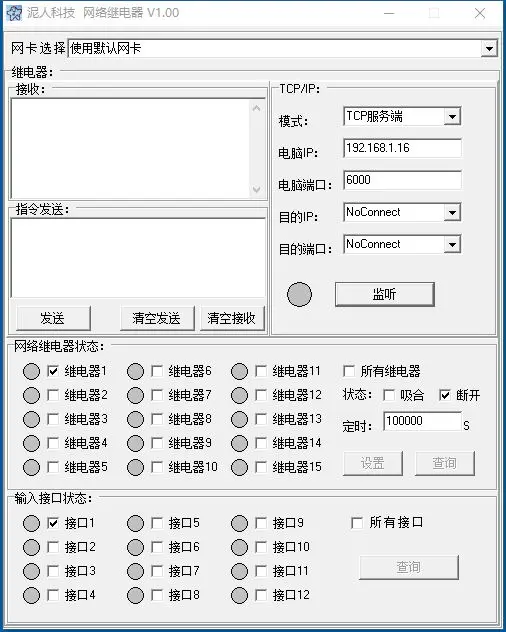

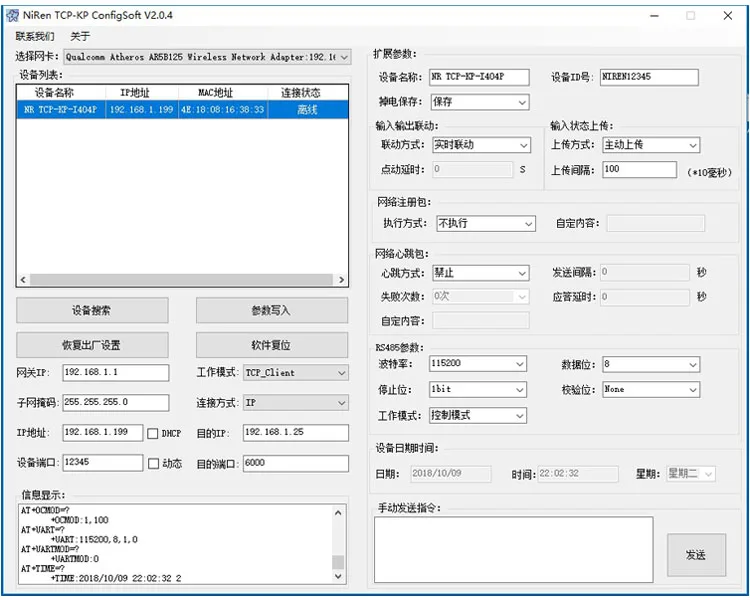

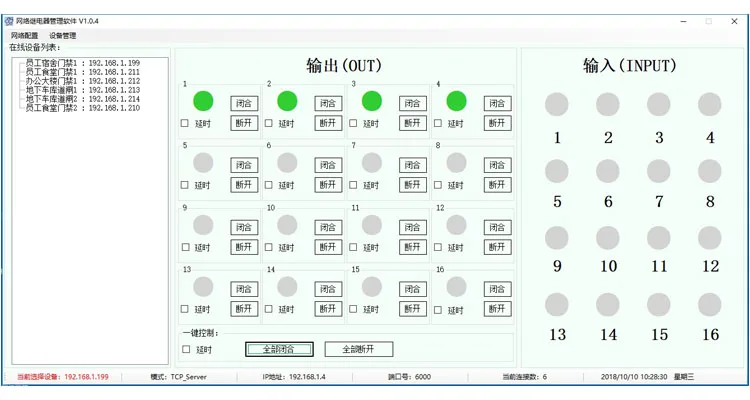

1. Предоставьте Полное руководство по эксплуатации. Клиенту нужно только написать TCP программное обеспечение. После того, как программное обеспечение установит розетку с устройством, оно может отправить реле управления командой:

Инструкции по тестированию:

Инструкция

Описание

В

Инструкции по тестированию

Инструкция по управлению

AT + STACHn

Выполните запрос, установите статус выходного реле (DO) в режиме реального времени

AT + KPKEEP

Запрос, установка состояния реле для экономии энергии

На + ОКЧН

Интерфейс ввода запроса (DI) в режиме реального времени

AT + OCMOD

Запрос, настройка режима загрузки интерфейса ввода (DI)

AT + гангкон

Запрос, установка привязки ввода и вывода

Сетевая инструкция

AT + IP

Задайте сетевой IP-адрес

AT + DHCP

Запрос, настройка режима DHCP

AT + шлюз

Задайте IP-адрес шлюза

Маска AT +

Запрос, Установите маску подсети.

AT + MAC

Задайте сетевой MAC-адрес

Модель AT +

Выполните запрос, установите режим работы сетевого порта

Порт AT +

Запрос, Задайте номер сетевого порта

AT + DYNPORT

Запрос, установка динамического порта

AT + DIP

Запрос, задайте IP-адрес назначения

AT + DPORT

Запрос, Задайте номер сетевого порта назначения

AT + DNSEN

Запрос, установка разрешения доменных имен

AT + DOMAINNAME

Запрос, задайте адрес домена

AT + DNSIP

Запрос, задайте IP-адрес DNS-сервера

AT + DNSGETIP

Запрос IP-адреса назначения, полученного через DNS-сервер

AT + LINKSTATn

Запрос состояния подключения к сетевому порту

В + сердце

Запрос, установка параметров пакета сердцебиения сети

AT + THEARTDT

Запрос, задайте содержимое пакпосылка сердцебиения сети

AT + TCPREG

Задайте механизм выполнения посылка регистрации сети

AT + ушррег

Запрос, задайте содержимое посылка регистрации сети

Другие инструкции

AT + WID

Запрос, установка идентификатора устройства

Адрес + имя

Запрос, задайте имя устройства

AT + по умолчанию

Параметры устройства восстанавливаются до заводских настроек по умолчанию и устройство перезапущено.

AT + RST

Сброс программного обеспечения устройства, эффект эквивалентен повторному питанию

Инструкция по расширению

В + раз

Запрос, установка системного времени

В + раз

Время действия запроса, установки, удаления времени реле

AT + UART

Запрос, установка параметров последовательного порта (RS485)

AT + UARTMOD

Запрос, настройка режима работы последовательного порта (RS485)

AT + Отправка

Прием сети, отправка данных последовательного порта (RS485)

2. Предоставьте для справки пользователя исходный код программного обеспечения, написанный на C ++, сокращая цикл вторичного развития пользователя.
