Датчик тока серии ICP5000 Способен измерять до 50 МГц сигналы тока с погрешностью в <3% постоянного тока через передовую технологию close loop со встроенным преобразователем, который в основном используется для измерения тока в различных промышленных применениях, и его Диапазон тока до 20A(DC + peak AC).
Больше преимуществ, этот датчик тока хорошо сочетается с IIP1000 серии дифференциальный Зонд высокого напряжения на задержке сигнала, ошибка задержки <1ns, это обеспечивает большую выгоду для конечных клиентов, чтобы измерить напряжение в реальном времени и текущий сигнал в то же время, и выполнять анализ мощности более удобно, но гораздо дешевле.
Этот зонд обеспечивает высокую точность и надежность производительности, а также очень портативную, прочную структуру.
Область применения:
Измерение тока без касания
Анализ/Измерение мощности
Новый дизайн применения энергии
Светодиодный дизайн для вождения
Переключатель режима PS дизайн
Конструкция преобразования энергии
Обратная система ps3m UPS PS
Сварка, покрытие PS измерение
Привод переменной частоты (VFD)
Монитор двигателя и техническое обслуживание
Электрический/электронный эксперимент
Эксперимент с аппаратом низкого напряжения
Силовая электроника и Электропривод
Основные характеристики
Техническая спецификация
Модель

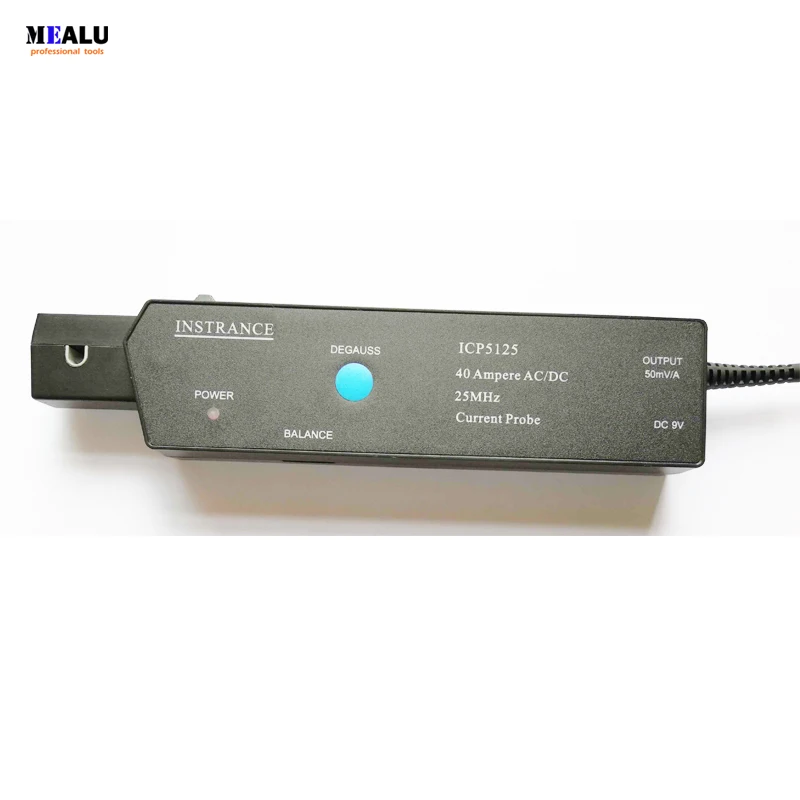

ICP5125

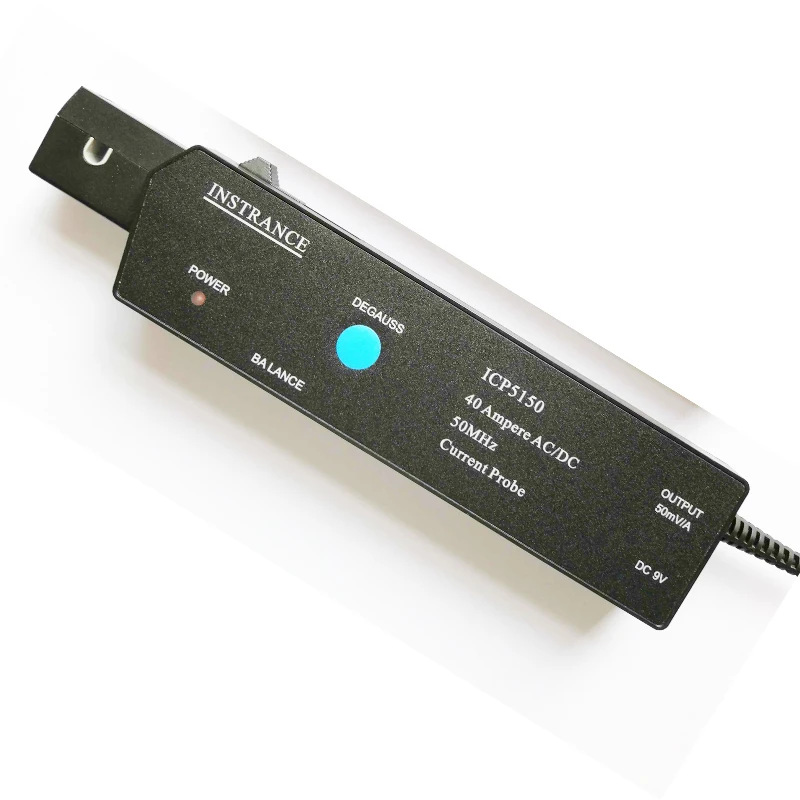

ICP5150
Полоса пропускания (-3 дБ)
25 МГц
50 МГц
Время подъема
14ns
7ns
Точность
± 3%
Коэффициент преобразования тока
50 мВ/а
Макс. Измерение тока
40А (постоянный ток + Пик переменного тока)
Измерение пикового импульсного тока
50A(Tp≤ 10μs)
Макс. Напряжение на неизолированном проводе
400 В (постоянный ток + Пик переменного тока)
Шум
≤ 1mVrms
Линейность
± 1%
Задержка во времени
20ns ± 1ns
Выход адаптера переменного тока
DC9V,1000mA
Вход адаптера переменного тока
AC100 ~ 240 В, 50 ~ 60 Гц

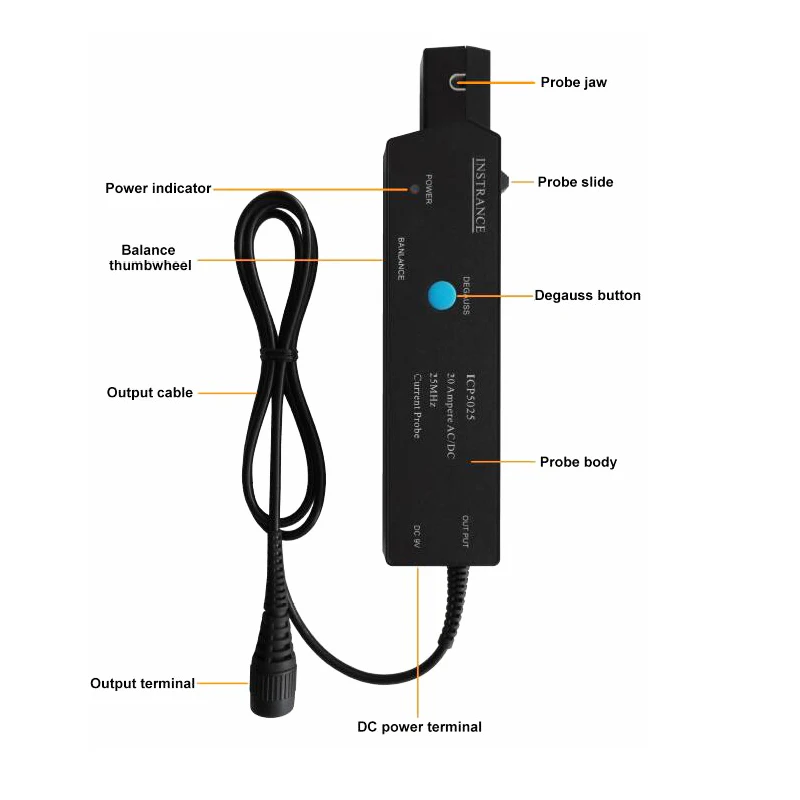

Механическая Спецификация
Отверстие для челюсти
4,5 мм
Длина кабеля
Около 130 см
Размер корпуса зонда
188 × 40 × 24 (мм)
Вес тела зонда
150 г
Характеристики окружающей среды
Рабочая температура
0 ~ 40 ℃
Температура хранения
-10 ~ 45 ℃
Операционная RH
85% RH
Хранение RH
90% RH
Рабочая высота
3000 м
Высота хранения
12000 м
